Satel AQUA Ring S Cyfrowa czujka PIR do montażu sufitowego

102.09 PLN
83.00 PLN netto

Producent: Satel
  • Podwójny pyroelement
  • Soczewka 360°
  • Cyfrowy algorytm detekcji
  • Zasilanie napięciem zmiennym lub stałym 24 V

 Dostawa:
Dostępny, wyślemy dzisiaj!
Planowane dostarczenie: 2018-01-25 Czwartek
Przesyłka kurierska
20.00 PLN 16.26 netto
Przesyłka kurierska pobranie
20.00 PLN 16.26 netto

Mikroprocesorowa, w pełni cyfrowa czujka ruchu AQUA RING S do montażu sufitowego wyróżnia się dużą czułością oraz odpornością na zakłócenia. W czujce zastosowano podwójny element piroelektryczny. Czujka może być zasilana napięciem stałym lub zmiennym 24 V.

Czujka jest wyposażona w funkcję prealarmu. Prealarm sygnalizowany jest krótkim błyśnięciem diody LED po zarejestrowaniu w chronionym przez czujkę obszarze zmian nie spełniających kryterium alarmu. Czułość prealarmu zależy od ustawionej na kołkach czułości czujki. Częste występowanie prealarmów może wywołać alarm.

Przez 30 sekund po włączeniu napięcia zasilania czujka jest w stanie rozruchowym, co sygnalizuje szybkim miganiem diody LED. Dopiero po upływie tego czasu czujka jest gotowa do pracy.

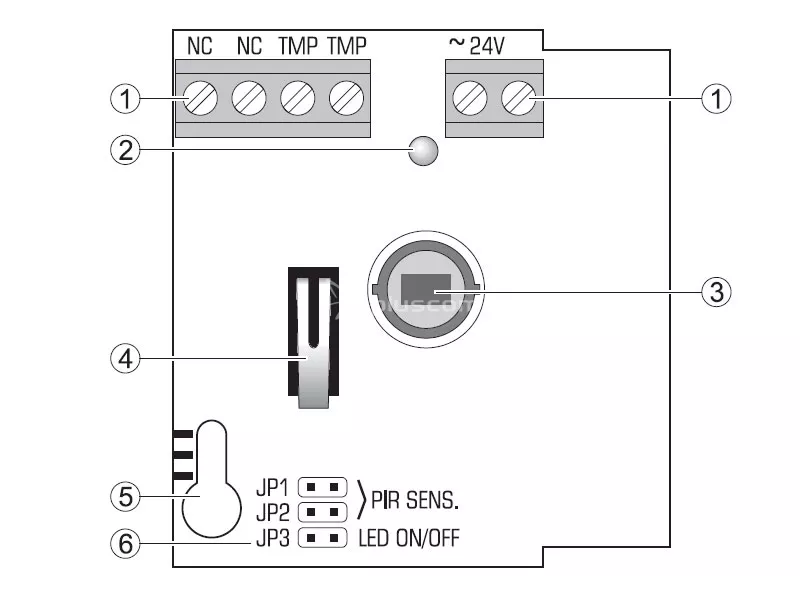

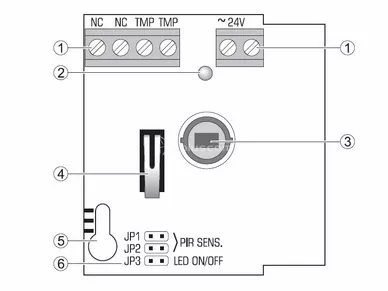

Schemat płytki czujki SATEL AQUA Ring S

Schemat płytki czujki SATEL AQUA Ring S

Objaśnienia do rysunku:

  1. zaciski:
    • NC – przekaźnik (NC)
    • TMP – styk sabotażowy
    • 24V – wejście zasilania (AC/DC)
  2. czerwona dioda LED sygnalizująca:
    • prealarm – krótkie błyśnięcie (ok. 120 ms);
    • alarm – świeci przez 2 sekundy;
    • rozruch – szybko miga;
    • niskie napięcie zasilania – świeci na czerwono.
  3. pyroelement.
  4. styk sabotażowy.
  5. otwór na wkręt mocujący.
  6. kołki do konfiguracji czujki:
    • PIR SENS. - określanie czułości czujki
    • LED ON/OFF - włączenie/wyłączenie sygnalizacji przy pomocy diody LED. Sygnalizacja jest włączona, gdy kołki są zwarte.

Montaż

Czujka przystosowana jest do montażu wewnątrz pomieszczeń.

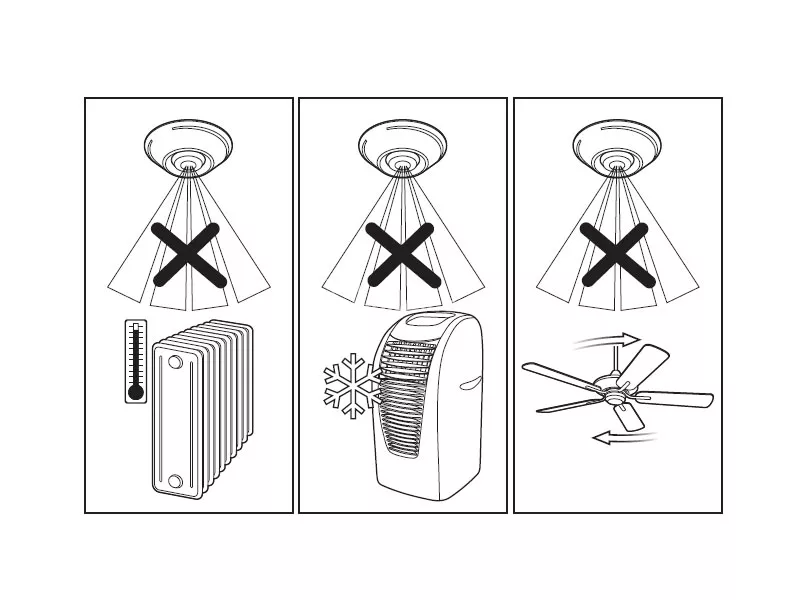

Obiekty, które nie powinny znaleźć się w polu widzenia czujki SATEL AQUA Ring S

Obiekty, które nie powinny znaleźć się w polu widzenia czujki SATEL AQUA Ring S

Wskazane jest zachowanie szczególnej uwagi, aby podczas montażu nie zabrudzić, ani nie uszkodzić piroelementu.

  1. Otworzyć obudowę

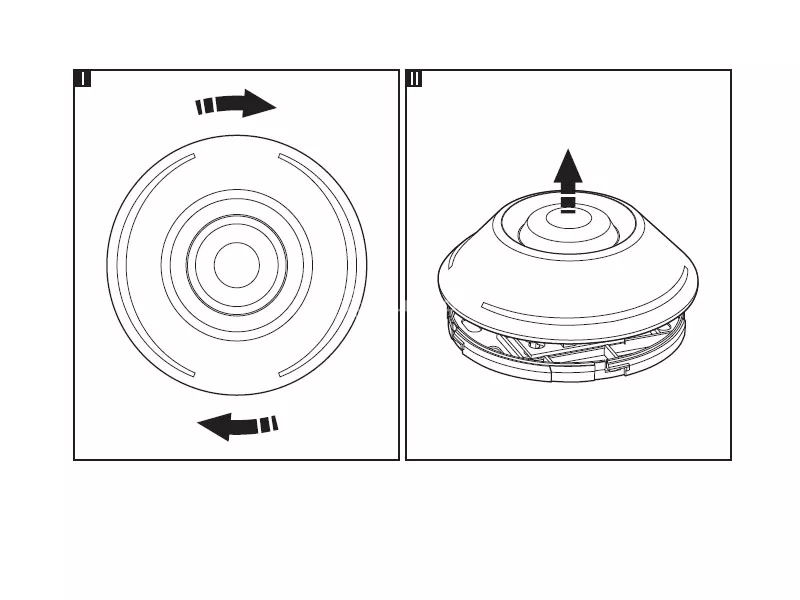

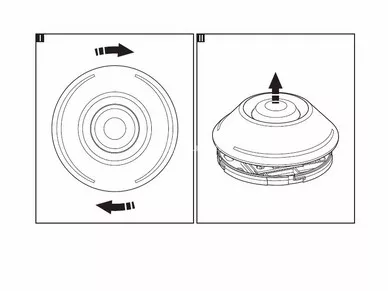

  2. Sposob otwarcia czujki SATEL AQUA Ring S

    Sposob otwarcia czujki SATEL AQUA Ring S

  3. Wyjąć płytkę z elektroniką.
  4. Wykonać odpowiednie przepusty pod wkręty i kabel w górnej części obudowy.
  5. Przeprowadzić kabel przez wykonany otwór.
  6. Przymocować górną część obudowy do sufitu.
  7. Zamocować płytkę elektroniki.
  8. Podłączyć przewody do odpowiednich zacisków.
  9. Przy pomocy zworek ustawić parametry pracy czujki.
  10. Zamknąć obudowę czujki.

Specyfikacja techniczna
Warunki pracy: -30 ... +55°C
Zalecana wysokość montażu: 2,20 - 4,50m
Dopuszczalne obciążenie styków przekaźnika (rezystancyjne): 40mA, 16V DC
Obszar chroniony przy montażu na wysokości 2,4 m: 36m2
Obszar chroniony przy montażu na wysokości 3,7 m: 80m2
