Roger XM-2DR Ekspander we/wy w obudowie na szynę DIN

Roger XM-2DR Ekspander we/wy w obudowie na szynę DIN

XM-2DR to moduł rozszerzeń we/wy. Posiada dwie dwustronne linie wejściowe i dwa wyjścia przekaźnikowe z izolowanym stykiem NO/NC o nastpujących obciążeniach:

• 1,5 A/30 VDC
• 5 A/30 VDC

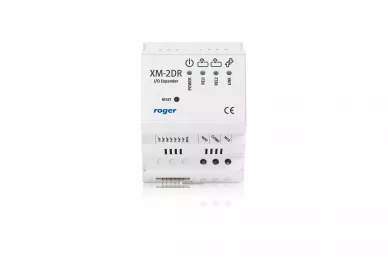

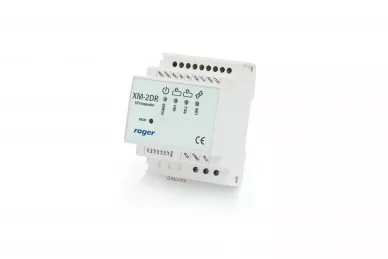

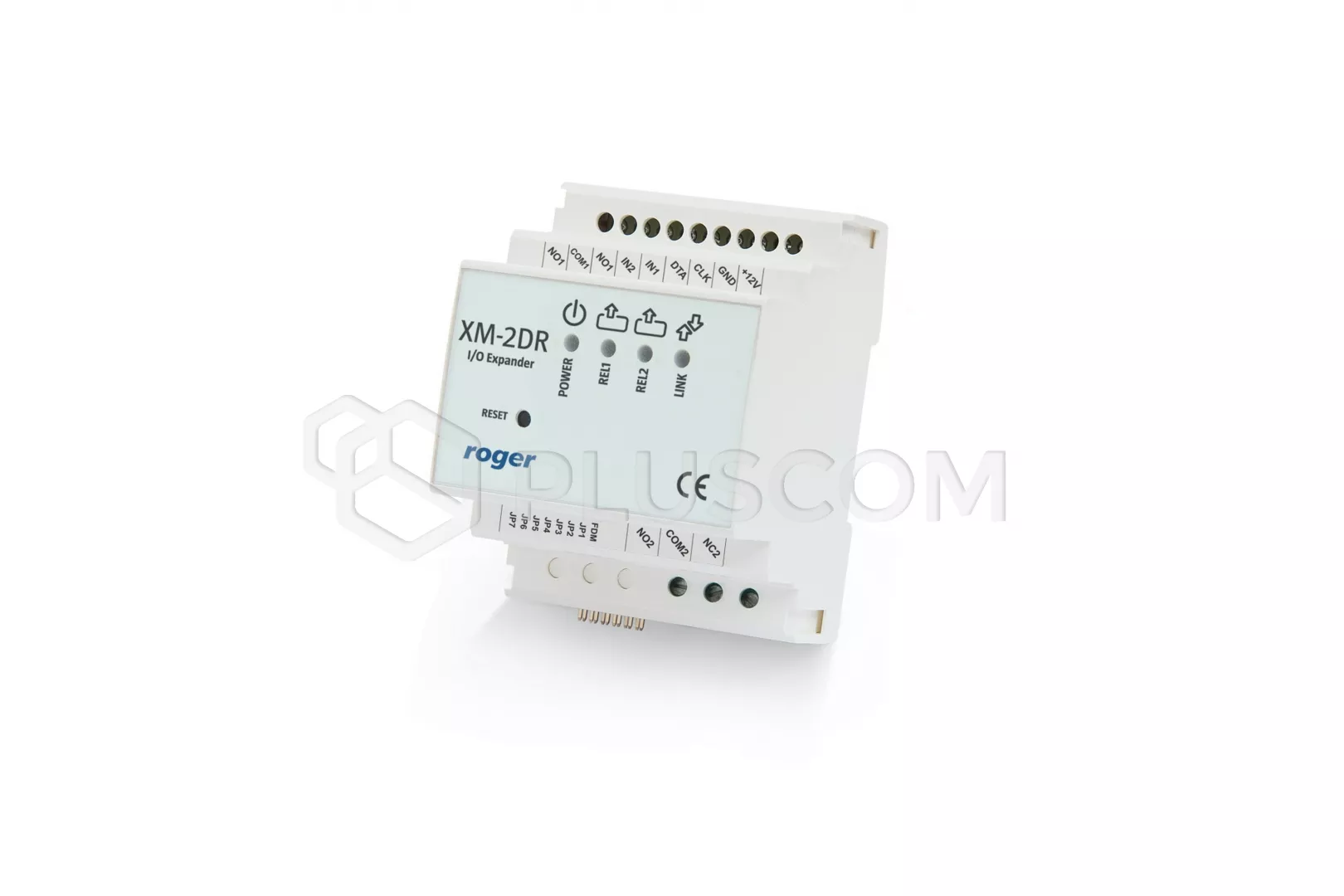

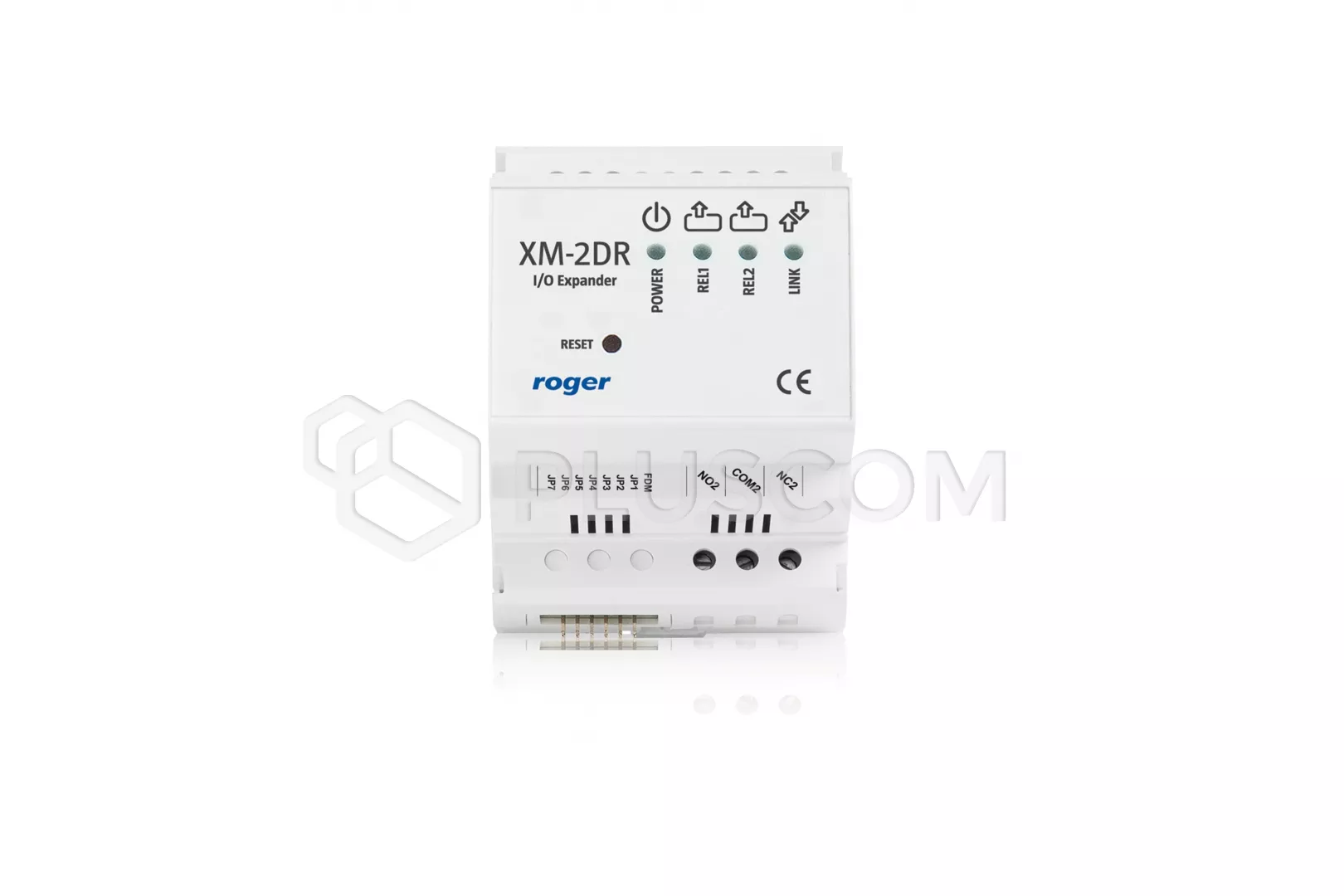

Na froncie obudowy,ekspander ma cztery diody sygnalizacyjne, z których dwie wskazują aktualny stan wyjść przekaźnikowych, dioda LED LINK sygnalizuje stan wyjść przekaźnikowych a wskaźnik LED Power może przyjmować cztery stany:

• stan - znaczenie
• świeci światłem ciągłym - normalna praca urządzenia
• miga 2x na sekundę - brak komunikacji z urządzeniem nadrzędnym
• miga 10x na sekundę - zbyt niskie napięcie zasilania
• dwa krótkie błyski powtarzane co 2s - uszkodzenie pamięci mikroprocesowa

Urządzenie jest dedykowane wyłącznie do systemów, które wykorzystują protokół komunikacyjny RACS CLK/DTA i może pracować rónież w trybie autonomicznym.

DANE TECHNICZNE:

• znamionowe napięcie zasilania modułu:
• • nominalne 12VDC
  • dopuszczalne 10-15VDC
• pobór prądu:
• • 25mA - pzy wyłączonych obu przekaźnikach
  • 110mA - pzy załączonych obu przekaźnikach
• wyjście przekaźnikowe z jednym stykiem NO/NC 1,5 A/30 VDC
• wyjście przekaźnikowe z jednym stykiem NO/NC 5 A/30 VDC
• temperatura pracy: -25°C- +60°C
• wymiary: 62x85x73mm
• waga: 110g
