Interfejs komunikacyjny UT-2, służy do programowania i zarządzania systemem kontroli dostępu, składającego się z wielu kontrolerów połączonych magistralą komunikacyjną RS485. urządzenie umożliwia dwustronny przepływ danych pomiędzy urządzeniami kontroli dostępu a programem zarządzającym rezydującym na komputerze PC.
wykorzystywany podczas integracji systemu RACS 4 z centralami Integra firmy Satel.

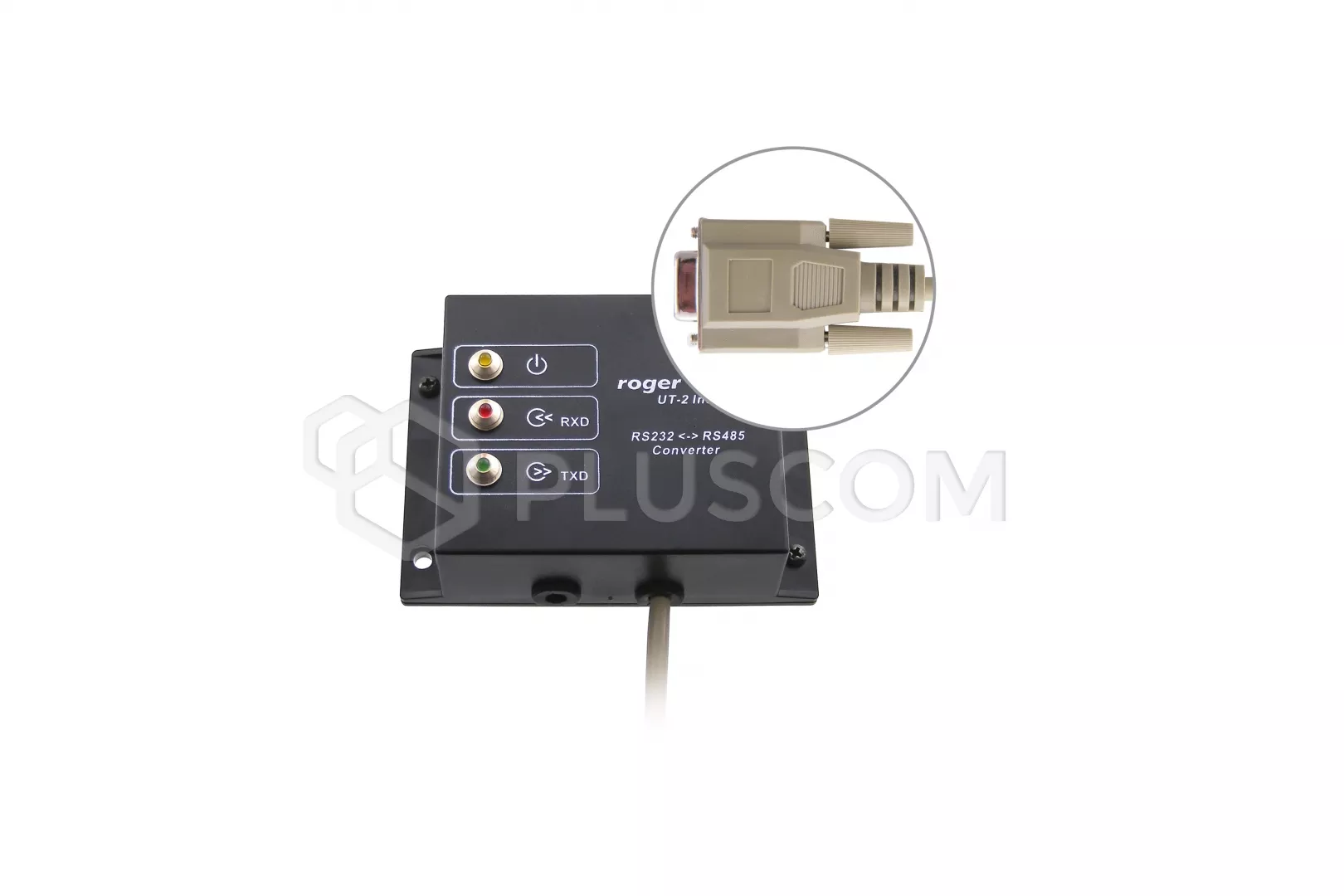

UT-2 ma trzy wskaźniki LED, sygnalizujące obecność zasilania modułu oraz sygnalizację danych nadawanych i odbieranych do/z komputera.
Moduł został umieszczony w obudowie z tworzywa sztucznego umożliwiającą montaż na płaskiej powierzchni. Wyposażony jest w kabel z złączem DB9 (9-pin) po stronie interfejsu RS232 oraz w listwę zaciskową typu śrubowego, po stronie RS485, do podłączenia zasilania oraz magistrali komunikacyjnej.

STEROWANIE NADAWANIEM
Sterowanie przepływem danych jest realizowane na zasadzie czasowej. W stanie normalnym linie A i B interfejsu RS485 są ustawione w trybie odbioru. Z chwilą gdy komputer rozpoczyna transmisję, linie RS485 są natychmiastowo przełączane w tryb nadawania i pozostają w tym stanie tak długo jak komputer kontynuuje przesyłanie pakietów danych przez port szeregowy. Linie RS485 (A i B) powracają do trybu odbioru automatycznie po czasie ok. 1.5ms od momentu nadania ostatniego bitu danych przez komputer.

DANE TECHNICZNE:

• napięcie zasilania: 10-15VDC
• średni pobór prądu: 60mA
• maksymalny pobór prądu: 150mA
• odległość do komputera (liczona pokablu): maks. 15 metrów
• maksymalna długość magistrali: RS485 1200 metrów
• temperatura pracy: 0°C- +55°C
• wymiary: 68x100x35mm
• waga: 80g
