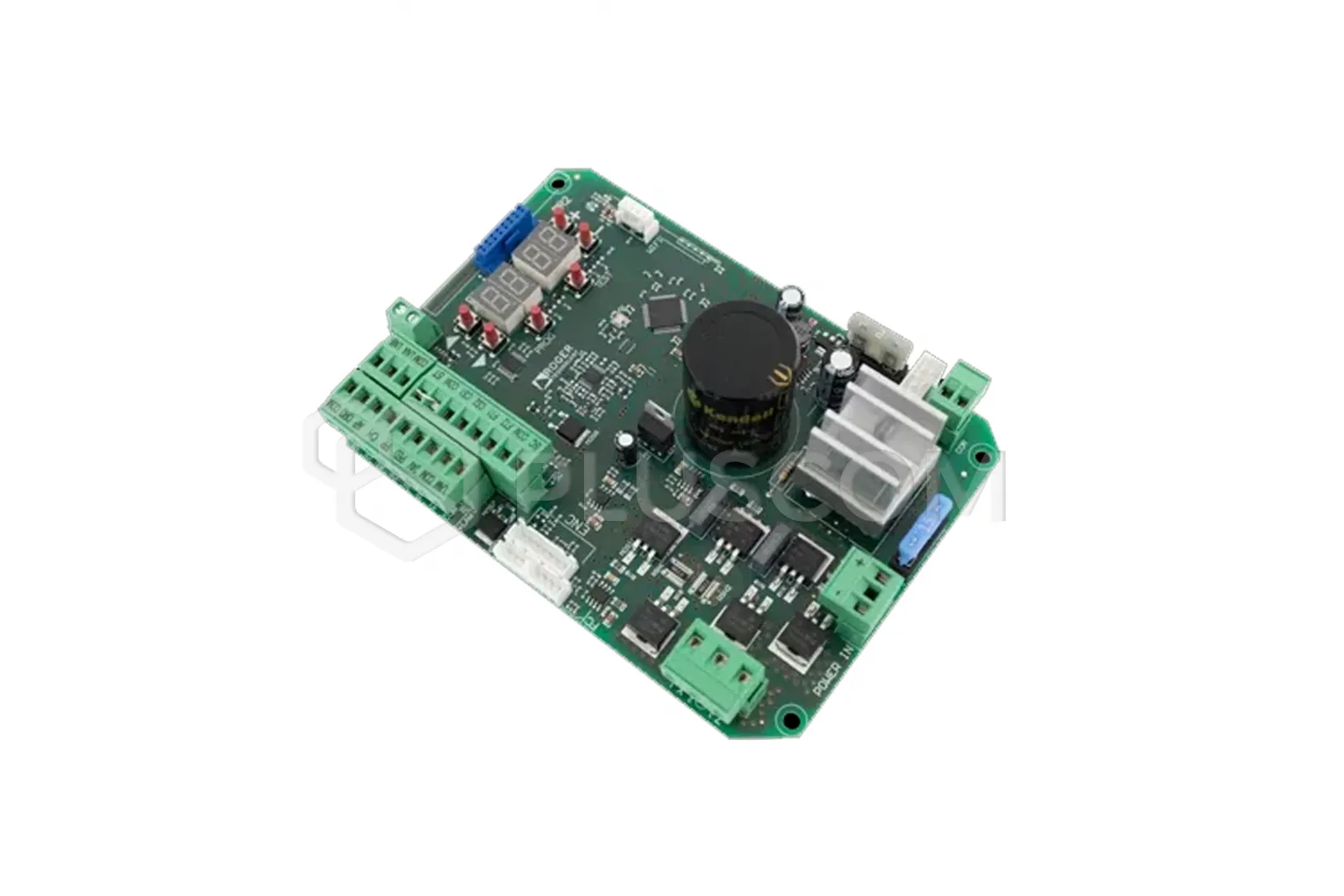

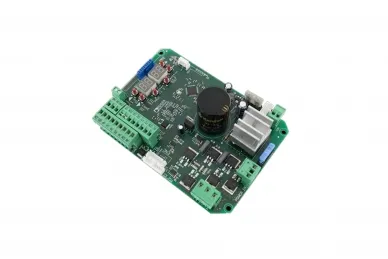

Roger Technology B70/1THP Unità di controllo

Pannello di controllo Roger Technology B70/1THP

CARATTERISTICHE:

• Programmazione automatica del movimento
• Regolazione della forza
• Forza massima all'inizio della manovra
• Regolazione della sensibilità di rilevamento degli ostacoli
• Regolazione dell'accelerazione (SOFT-START)
• Regolazione della velocità di apertura
• Regolazione della velocità di chiusura
• Controllo del movimento lento
• Regolazione della frenata (SOFT-STOP)
• Funzione - Chiusura automatica
• Regolazione del tempo di chiusura automatica
• Funzione - Timer
• Programmazione dell'uscita di sicurezza
• Funzione - Test di sicurezza (test della fotocellula)
• Funzione - Chiusura al rilascio della fotocellula
• Funzione - Bordo di sicurezza NC/8K2
• Funzione - Arresto di emergenza
• Funzione - Apertura parziale (Wicket)
• Controllo dell'apertura parziale
• Funzione - Complesso residenziale
• Funzione - Uomo morto (Totmann)
• Funzione - Garanzia di chiusura
• Funzione - Illuminazione supplementare
• Funzione - Indicatore di stato della porta
• Protezione termica
• Gestione della batteria
• Informazioni sull'uso del sistema
• Protezione contro la modifica dei parametri
• Ripristino delle impostazioni di fabbrica

DATI TECNICI:

• Tensione nominale di alimentazione: 230 V AC ± 10% 50 Hz
• Max. consumo di energia: 240W
• Max. consumo di energia durante l'avvio: 570W
• Fusibili utilizzati:
• F1 = 20A (ATO257) protezione del circuito di alimentazione del motore
• F2 = T2A (ATO257) protezione primaria del trasformatore
• F3 = 3A (5x20 mm) protezione dell'alimentazione accessoria
• Numero di azionamenti supportati 1
• Alimentazione motore: 36 V CA (tramite inverter con protezione automatica)
• Tipo di motore supportato: brushless, sinusoidale (ROGER BRUSHLESS)
• Tipo di controllo del motore: orientato al campo (FOC - FIELD ORIENTED CONTROL), senza sensore (SENSORLESS)
• Max. potenza nominale del motore: 190W
• Massima potenza nominale del motore: 190 W. consumo di potenza del motore: 530W
• Max. potenza della lampada di segnalazione: 25W (24V DC)
• Frequenza di lampeggiamento della spia: 50%
• Max. Potenza illuminazione ausiliaria: 100 W (230 V CA) - 40 W (24 V CA/CC) / (contatto a potenziale zero)
• Max. potenza della luce di stato del cancello: 3 W (24 V CC)
• Potenza massima della luce di stato del cancello: 3 W (24 V CC) potenza consumata dall'elettroserratura: 15 W (12 V CC) / (tensione media)
• Max. potenza consumata dagli accessori: 20 W (24 V CC / 750 mA)
• Intervallo di temperatura di esercizio: da -20°C a +55°C
• Dimensioni: 380 x 145 x 130 mm
• Peso: 0,46 kg
