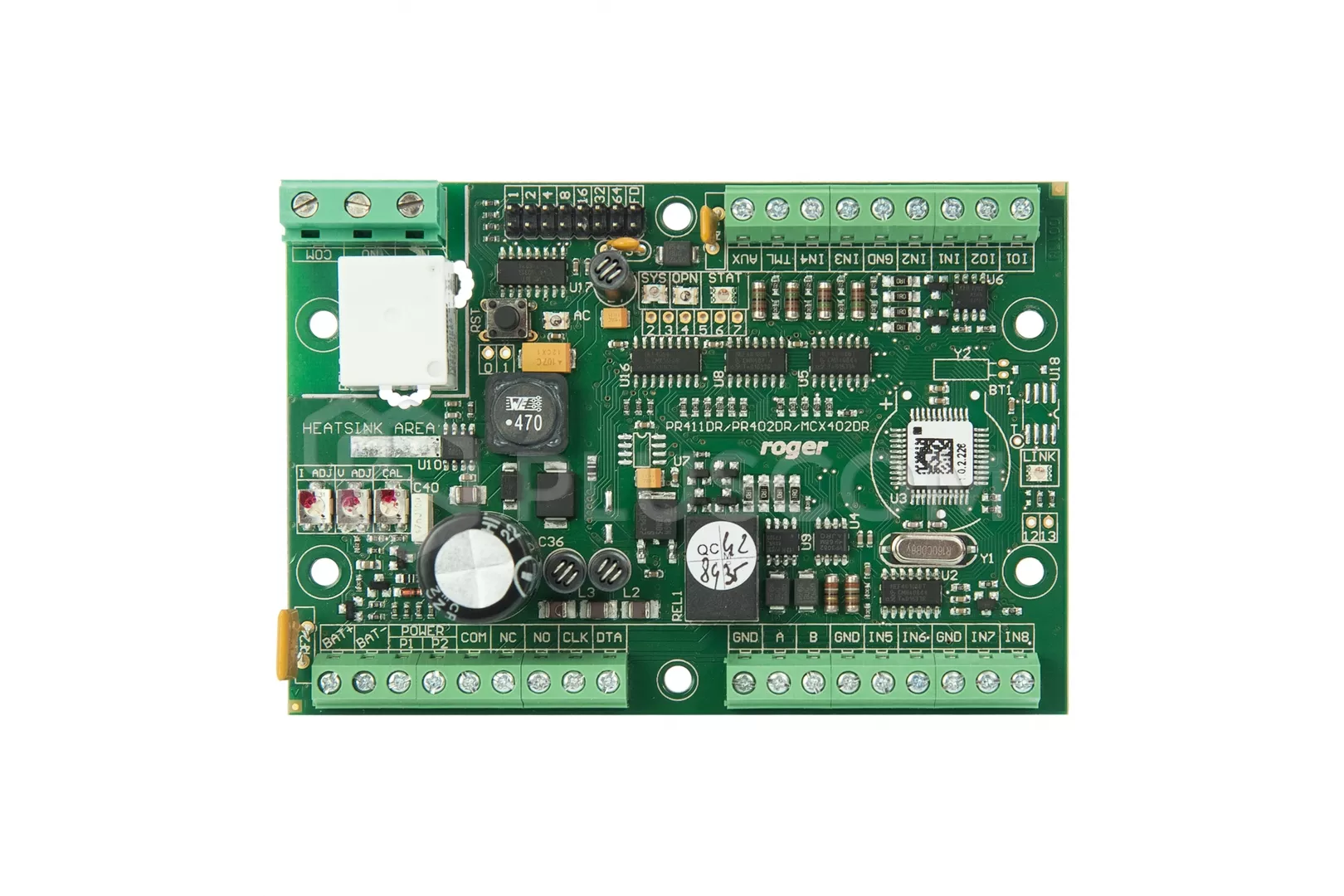

Roger MCX402-BRD Ekspander 1 przejścia

Roger MCX402-BRD Ekspander 1 przejścia

MCX402-BRD to ekspander we/wy dedykowany do systemu RACS 5. Głównym przeznaczeniem urządzenia jest obsługa 1 przejścia dwustronnego lub 2 przejść jednostronnych z użyciem czytników Wieganda.
Współpracuje z dwoma czytnikami serii PRT (interfejs RACS CLK/DTA) lub dwoma czytnikami Wieganda.
Interfejs Wiegand może być wykorzystywany do komunikacji z czytnikami i terminalami innych producentów. Komunikacja Wiegand jest realizowana poprzez linie wejściowe (IN1, IN2) ekspandera i pozwala ona na obsługę 1 czytnika
Dołączone urządzenia możemy wykorzystać na tych samych zasadach co czytniki serii MCT dołączane bezpośrednio do magistrali RS485 kontrolera.

Ekspander udostępnia osobne wyjście zasilania czytników 0,2 A oraz wyjście zasilania elementów wykonawczych 1,0 A (zamek, sygnalizator). Wyjścia zasilania oraz wyjścia programowalne są zabezpieczone przed przeciążeniem.
Komunikację ekspandera z kontrolerem dostępu MC16 zapewnia magistrala RS485, do której można w sumie podłączyć do 16 urządzeń systemu RACS 5, każde o indywidualnym adresie w zakresie 100-115.

MCX402-BRD ma wbudowany dozorowany zasilacz buforowy 1.5 A oraz zestaw programowalnych linii we/wy, w tym dwa wyjścia przekaźnikowe.
Opcjonalnie, ekspander można zasilić z transformatora 18 V/50 VA i uzupełnić o moduł zasilania PS1A-LCK. W takim przypadku zestaw udostępnia 2 wyjścia zasilania 1,0 A i 2 wyjścia 0,2 A.

CECHY

• dystrybucja zasilania dla urządzeń na przejściu
• ekspander 2 przejść do systemu RACS 5
• obsługa dwóch czytników Wiegand (26-66bit)
• obsługa 2 czytników serii PRT (RACS 4)
• 8 wejść NO/NC
• 1 wyjście przekaźnikowe 1,5 A
• 1 wyjście przekaźnikowe 5,0 A
• 2 wyjścia tranzystorowe 1,0 A
• 1 wyjście zasilania 1,0 A
• 1 wyjście zasilania 0,2 A
• zasilanie 18 VAC/12 VDC/24 VDC
• dozorowany zasilacz buforowy 1,5 A
• obsługa akumulatora 7 Ah
• komunikacja RS485 bez wymogu topologii magistralowej
• interfejs RS485
• interfejs Wiegand
• interfejs RACS CLK/DTA
• zaciski śrubowe

PARAMETRY TECHNICZNE

• napięcie zasilania:
• • nominalne 24VDC (22-26VDC)
  • nominalne 18VAC (17-22VAC)
  • nominalne 12VDC (10-15VDC)
• średni pobór prądu: 100mA
• prąd ładowania akumulatora: 300mA
• odległości:
• • do 1200 m długości magistrali RS485 pomiędzy kontrolerem a ekspanderem
  • do 150 m pomiędzy ekspanderem a terminalami PRT lub Wiegand
• klasa środowiskowa: I
• stopień ochrony: IP20
• temperatura pracy: +5°C ~ +40°C
• wymiary: 80x115x28mm
• waga: 100g
