Obudowa natynkowa Pulsar AWO301 24/TRP80/DS jest przeznaczona do
montażu:

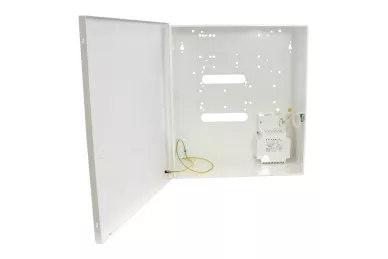

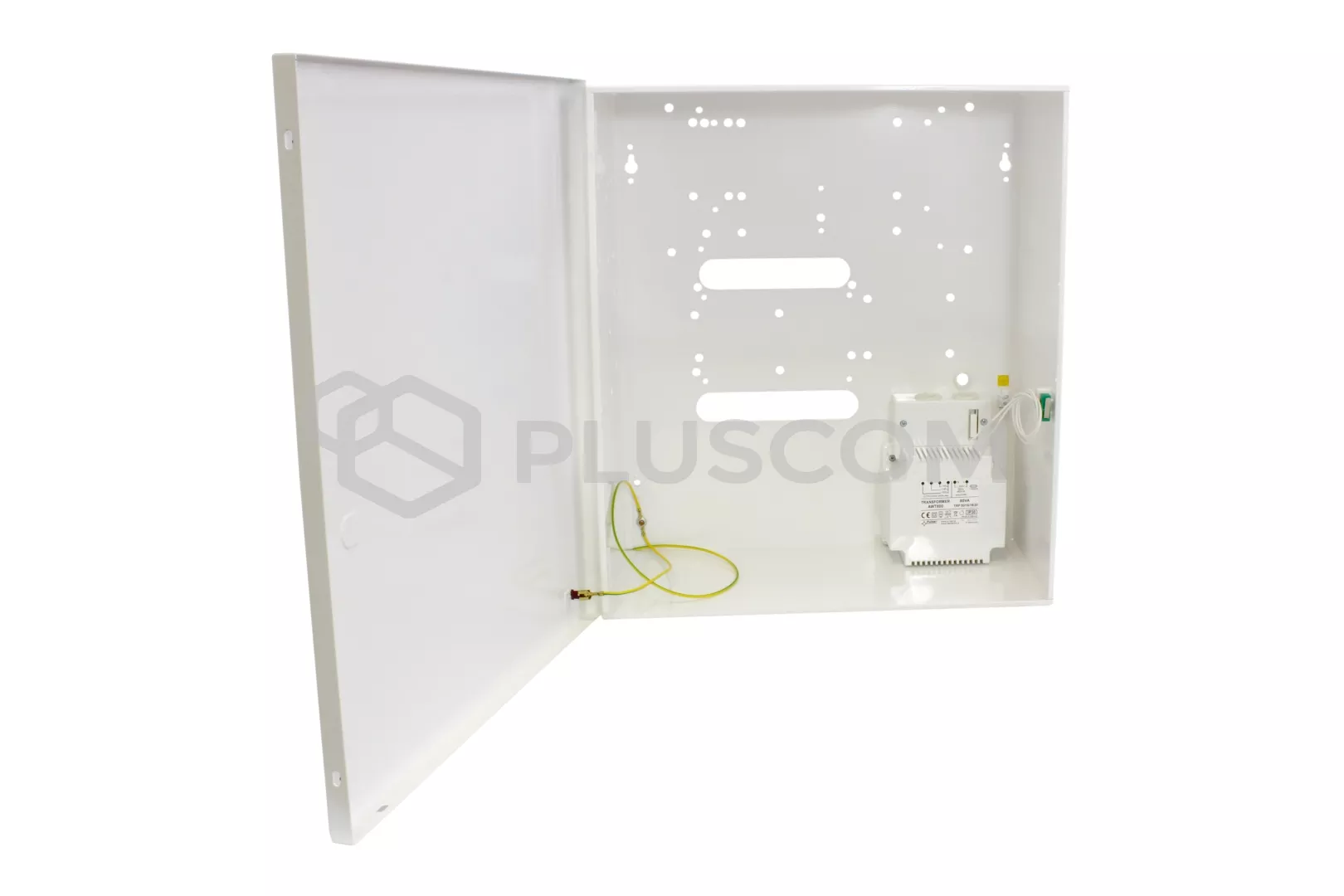

Obudowa Pulsar AWO301
- płyty centrali alarmowej i opcjonalnych modułów dodatkowych
- kontrolera systemu KD i modułów dodatkowych
- nadajnika radiowego, GSM
- modułu zasilacza buforowego
- innych dedykowanych urządzeń
Obudowa jest wyposażona w transformator: TRP 80VA/16V/18V/20V, w
obudowie PC/ABS, IP20

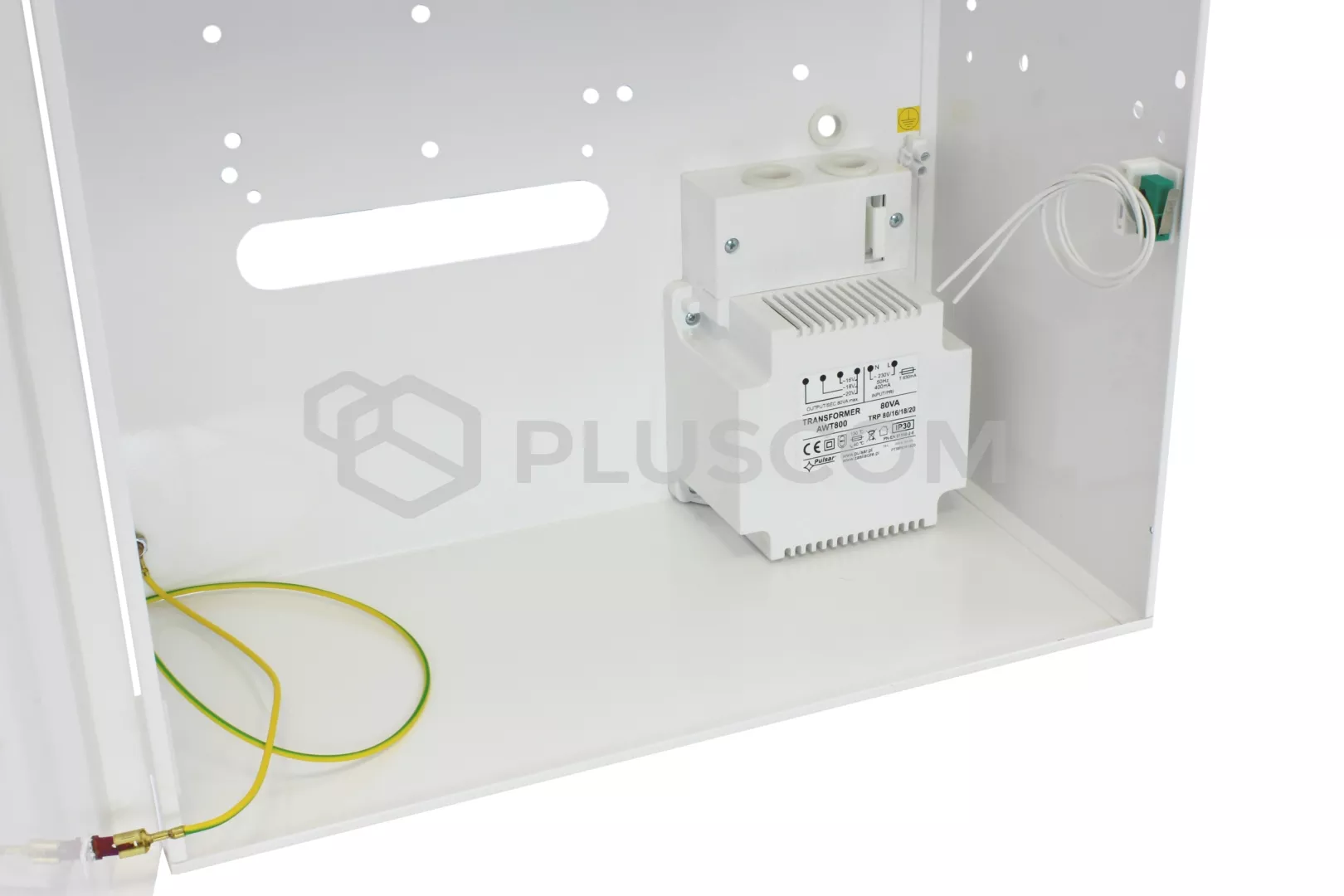

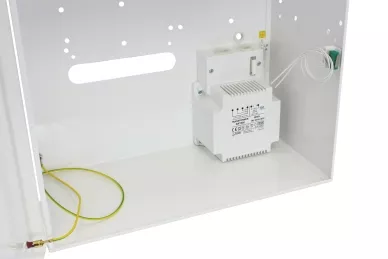

Wbudowany transformator:
Obudowa posiada
miejsce na akumulator 12V/24Ah. W standardzie
jest też
zabezpieczenie antysabotażowe w postaci czujnika otwarcia
obudowy
PARAMETRY TECHNICZNE:
- transformator TRP 80VA/16V/18V/20V
-
- napięcie zasilania 230V/AC 50Hz
- napięcie wyjściowe: 20V/4A, 18V/4,5A, 16V/5A
- miejsce na akumulator: 12V/24Ah
- zabezpieczenie antysabotażowe: TAK
- materiał: blacha 0,7mm kolor RAL9003
- szczelność: IP20
- wymiary wewnętrzne: 350x400x170mm
- zamykanie: skręcana 4x blachowkręt, opcjonalny zamek
- dystans od ściany 8mm

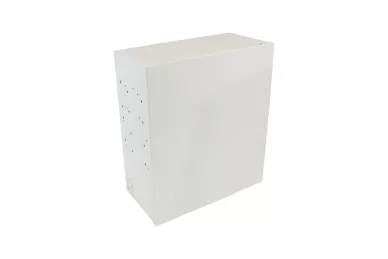

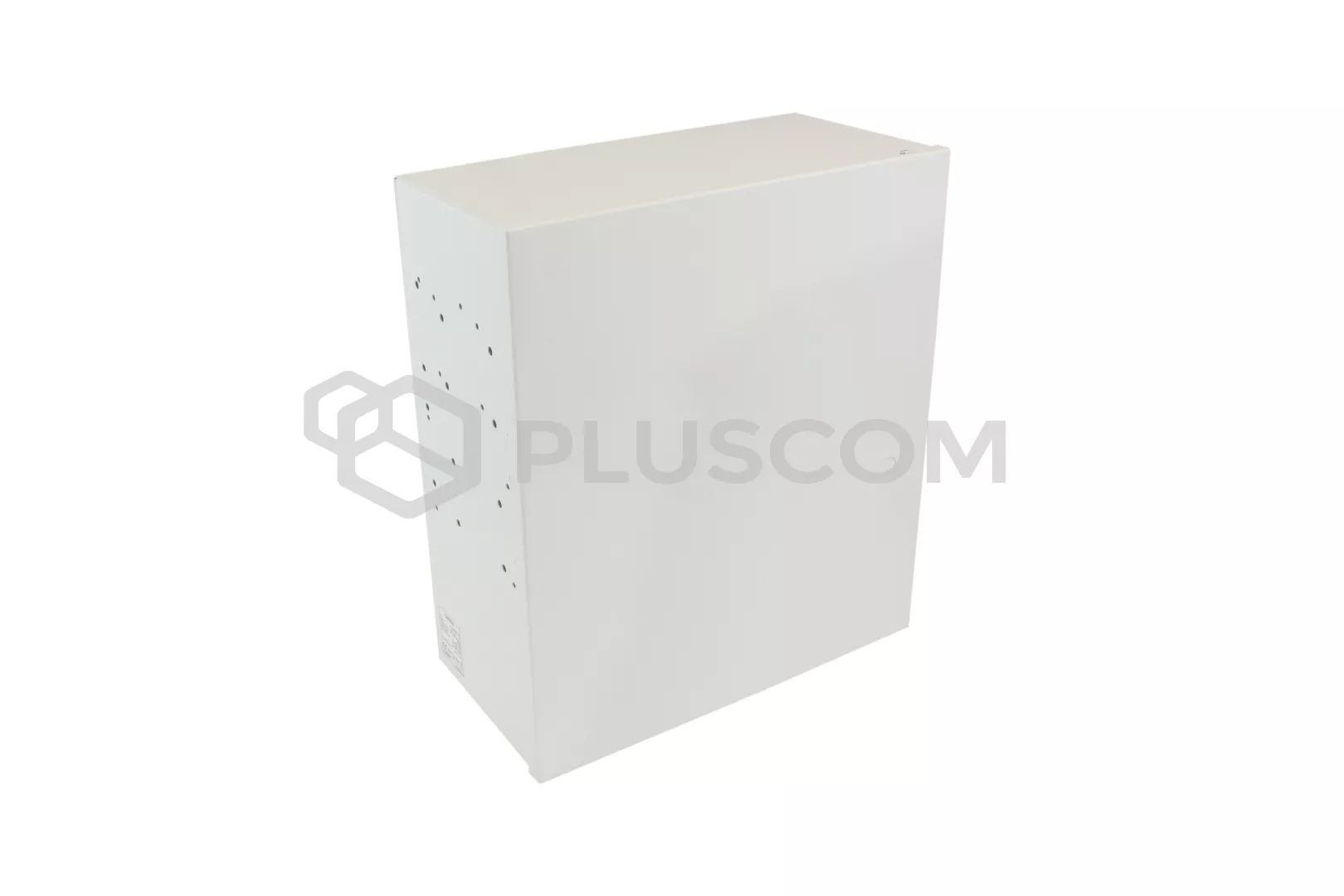

Front obudowy:
|

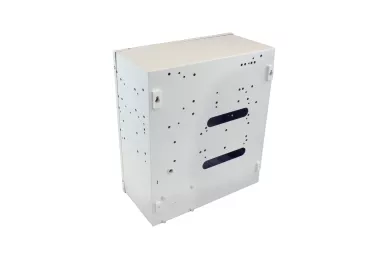

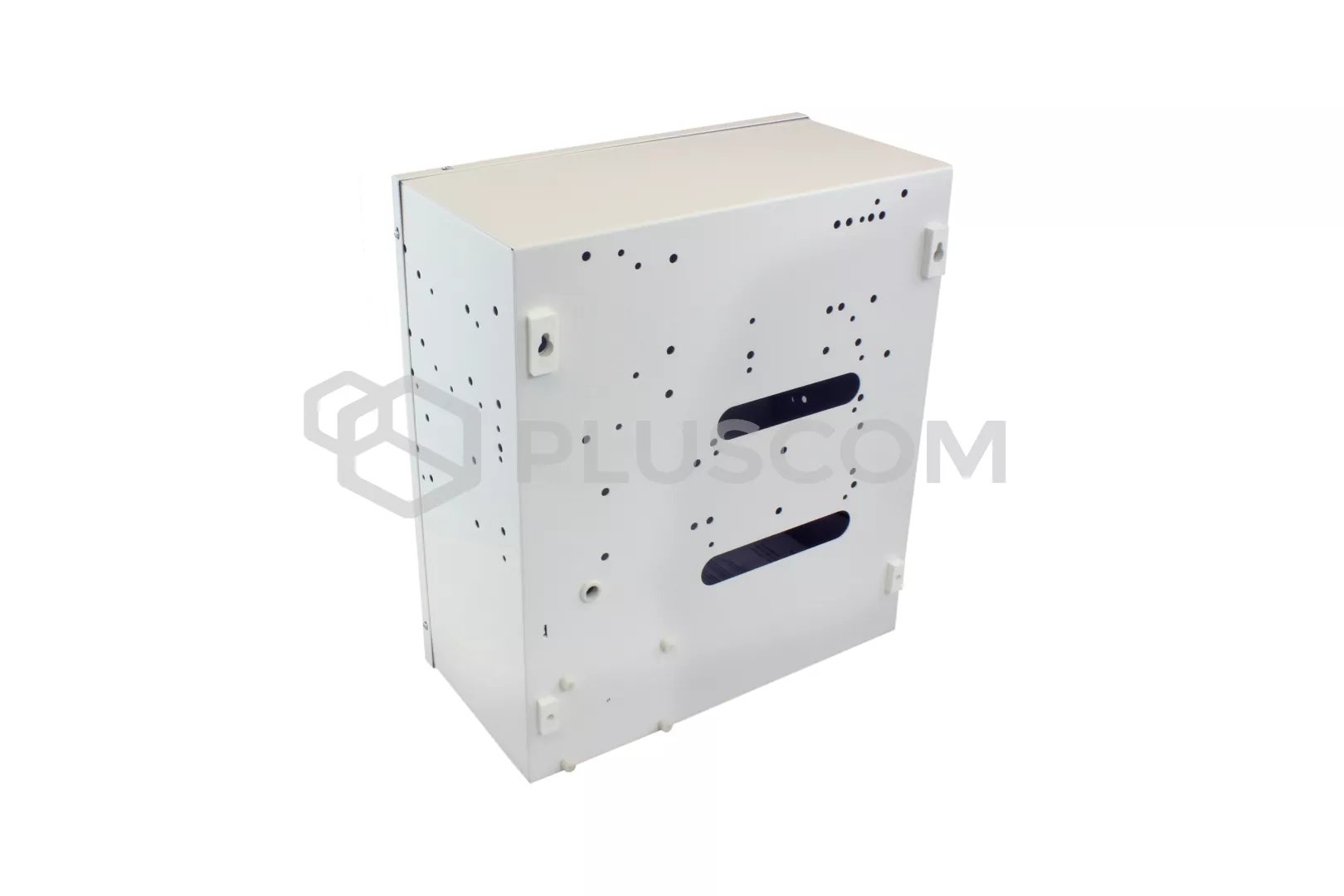

Tył obudowy:
|
Obudowa doskonale nadaje się do montażu centrali SATEL
- CA10, VERSA10,15, INTEGRA 24, 32, 64, 128 + 6x CA64E ( SM)
- CA10, VERSA10,15, INTEGRA 24, 32, 64, 128 + 5x CA64 ( EPS, O-OC, O-ROC,
O-R, VGM- 16,
SR, ADR, ACC-KP-PS)
- 6x CA64 ( EPS, O-OC, O-ROC, O-R, VGM- 16, SR, ADR, ACC-KP-PS)
- 3x CA64 ( PP, OPS-OC, OPS-R, OPS-ROC) + CA64 ( EPS, O-OC, O-ROC, O-R,
VGM-16,
SR, ADR, ACC-KP-PS) + 3x CA64E (SM)
Przykładowe rozmieszczenie centrali SATEL w obudowie

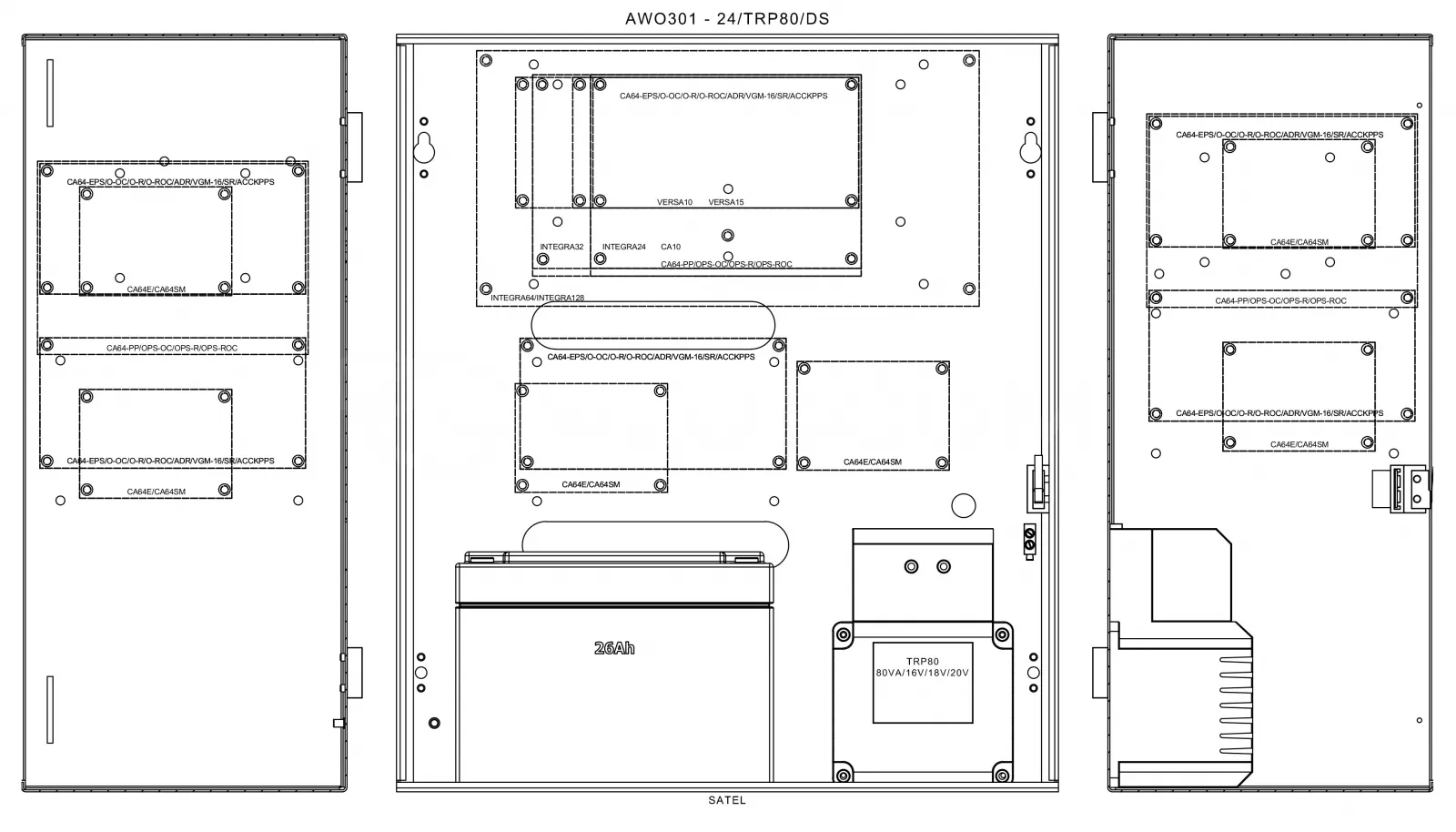

Możliwe rozmieszczenie modułów SATEL
Inne centrale które można zamontować w tej obudowie:
DSC:
PC1616, 1832, 1864, 4020, 6010, 4x ( 4108, 5108, 6108, 5100, 4116, 5208) + 3x (
5204, 5400, 5200, 5580, 4216, 6216, 6400)
Moduły:
(4204, 6204) + 4x (4108, 5108, 6108, 5100, 4116, 5208) + 3x (5204, 5400, 5200,
5580, 4216, 6216, 6400)
