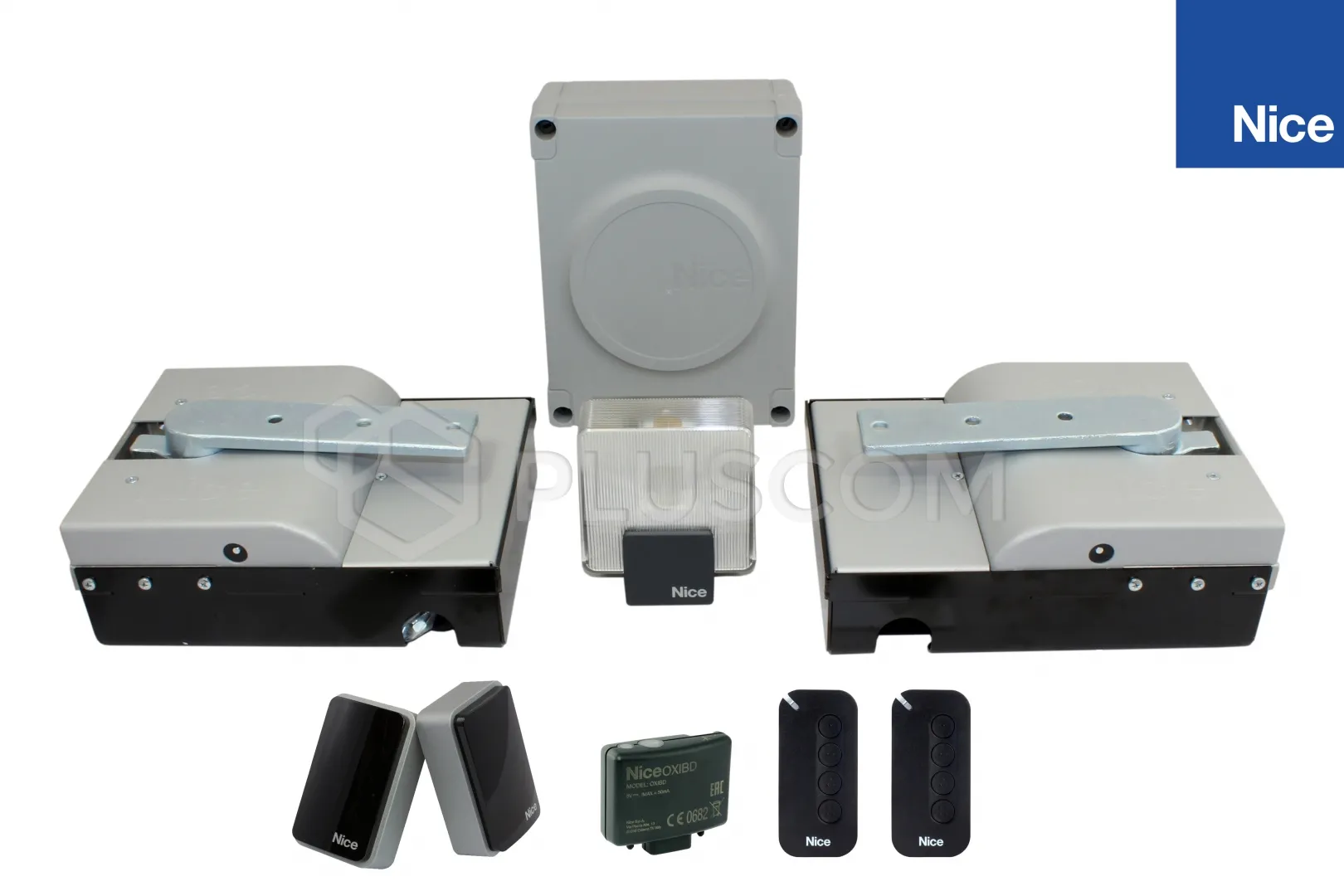

Nice S-FAB 2124 Zestaw do bram o długości do 2.3m i ciężarze do 400kg
Zestaw składa się z:
|
Nice S-FAB 2124 ERA ONE BLUEBUS Zestaw
|
ZASTOSOWANIE
Wykorzystując siłowniki podziemne Nice brama i wjazd nabierają unikatowego
wyglądu, zyskując jednocześnie całkowitą automatyzację. To właśnie estetyka i
dyskrecja jest największą zaletą napędów podziemnych. Inne istotne cechy które
wyróżniają napędy podziemne to możliwość instalacji w miejscu gdzie z powodu:
- wąskiego wjazdu
- bardzo wąskich słupków gdzie wymiar A jest mniejszy od 100mm
nie ma miejsca na instalację napędów śrubowych lub z ramieniem łamanym.
Warto również zaznaczyć że jako jedyne napędy podziemne mają możliwość
otwierania do 180° w standardzie bez dodatkowych akcesoriów.

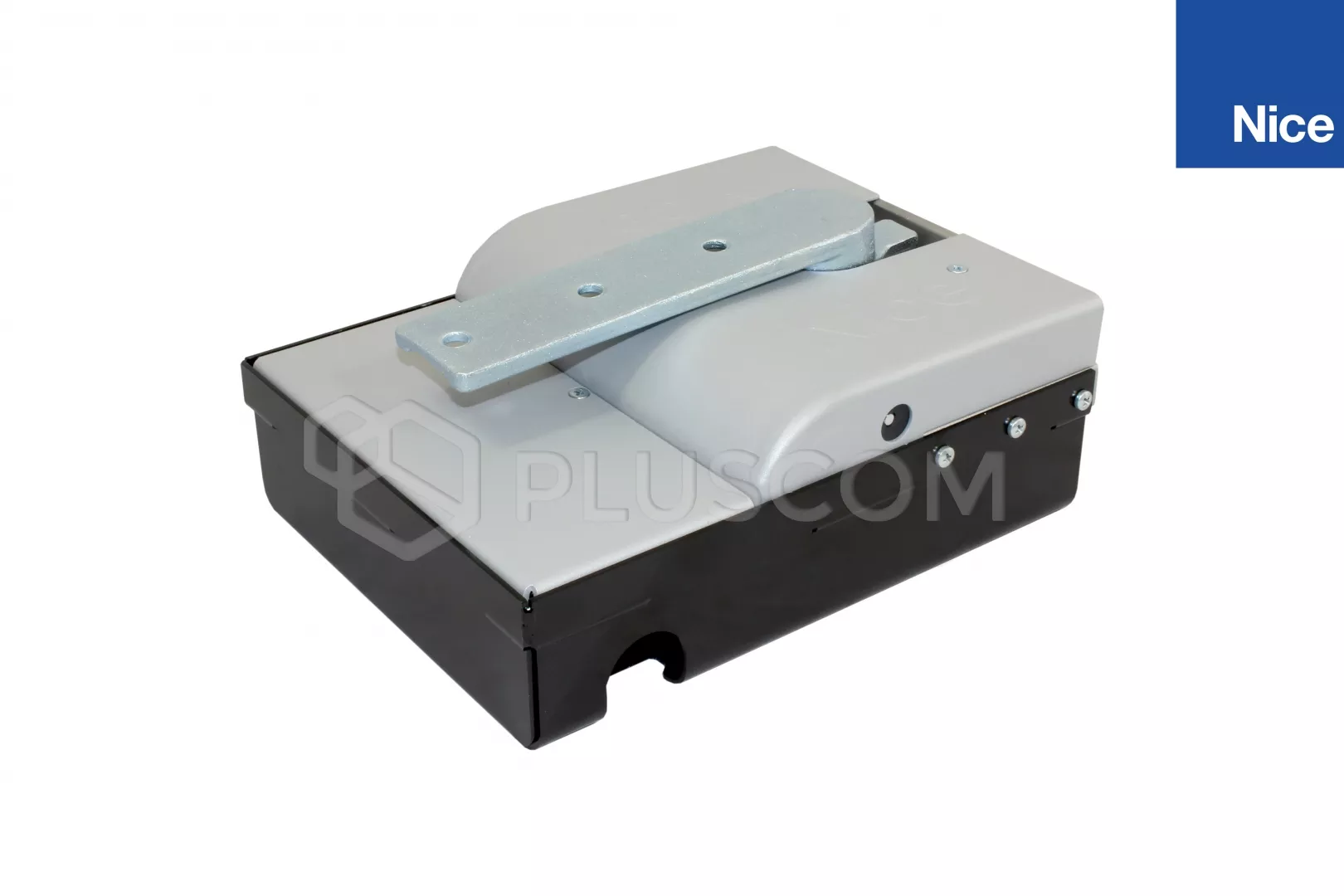

Obudowa XMBOX:
|

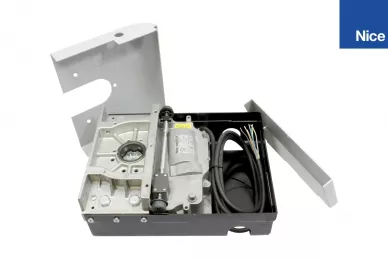

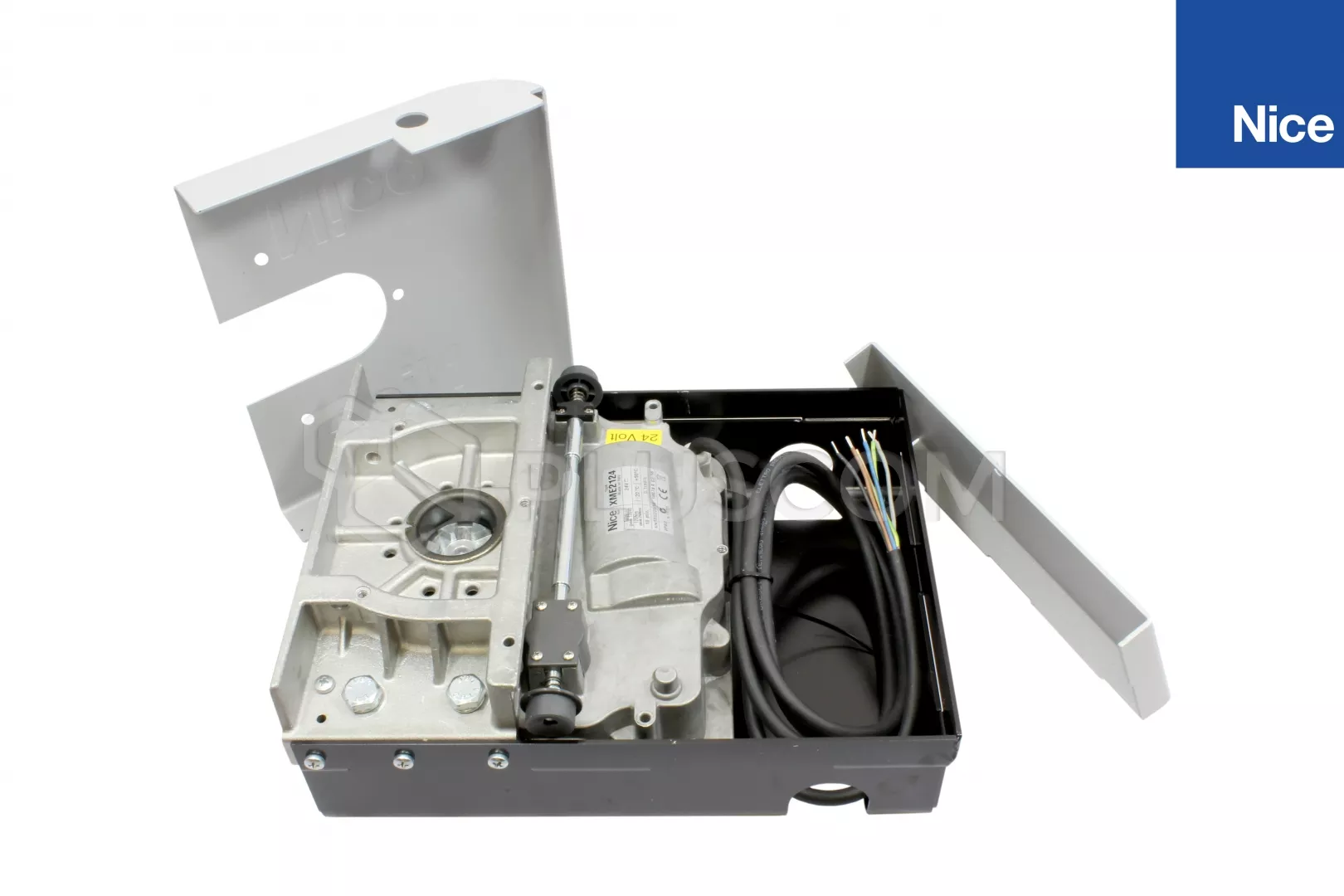

Siłownik XME2124 w obudowie:
|
BUDOWA I MONTAŻ:
Przed instalacją siłowników podziemnych
należy wykonać drenaż
odprowadzający nadmiar wody z obudowy siłownika. Pomimo że siłownik jest
zamknięty w szczelnej obudowie o klasie ochrony IP67 nie może on znajdować się
w całkowitym zanurzeniu dłużej niż 30min.
Kompaktowa skrzynia fundamentowa ma wysokość tylko 81mm.
Ścianki o grubości 2,5mm gwarantują konieczną wytrzymałość mechaniczną. Całość
jest zabezpieczona kataforetycznie co zapewnia optymalną odporność na korozję.
Po osadzeniu obudowy fundamentowej wyjściowe ramię napędowe jest montowane
bezpośrednio do skrzydła bramy (stając się dolnym zawiasem).
Z obu stron korpusu siłownika znajdują się gniazda na
kluczyk Nice
umożliwiające wysprzęglenie napędu.
W obudowie zostały również
zintegrowane mechaniczne ograniczniki
krańcowe. Ich regulacja jest prosta i praktyczna.
Dwukierunkowy radioodbiornik OXIBD do montażu bezpośrednio w
centrali napędu.
Odbiornik można zapamiętać do 750 dwukierunkowych nadajników lub 1024
jednokierunkowych.
Dwukierunkowy protokół radiowy ma wiele zalet
(funkcja dostępna tylko
z pilotami ON3EBD):
- rozszerzenie zasięgu radiowego do 500 m (maks. 10 skoków)
- potwierdzenie przez automatyzację prawidłowego odbioru poleceń
- możliwość sprawdzenia stanu automatyzacji w dowolnym momencie
- wysokie bezpieczeństwo dzięki szyfrowanej komunikacji
- niskie zużycie energii w trybie czuwania
zapewnia sterowanie radiowe kodem
dynamicznie zmiennym, o częstotliwości 433,92 MHz, co daje wysoki poziom
bezpieczeństwa użytkowania i czyni kod niemożliwym do skopiowania.
MYGO4 posiada tajny kod tzw „KOD WŁĄCZAJĄCY”. Przenosząc ten kod z
zapamiętanego nadajnika na nowy nadajnik, ten ostatni jest rozpoznawany (i
zapamiętywany) automatycznie przez odbiornik.
Nadajnik MYGO4 można zaprogramować za pomocą urządzenie ProView. Pilot jest
domyślnie skonfigurowany w trybie jednokierunkowym z kodowaniem radiowym
„O-Code”.
CENTRALA STERUJĄCA NICE MC824HR10
Pracą siłowników steruje centrala Nice MC824HR10, która ma następujące funkcje:
- sterowanie pracą dwóch siłowników 24V z enkoderem
- działanie ręczne, pół-automatyczne, automatyczne
- wbudowane radio plus dodatkowe złącze SM
- interface IBT4N do połączenia urządzeń BusT4
- technologia BLUEBUS
- auto programowanie w czasie pierwszego programowania centrala
automatycznie określa i zapamiętuje położenia krańcowe bramy
- łagodny start i zwolnienie przy zamknięciu
- regulacja prędkości działania siłowników
- funkcja częściowego otwarcia bramy - furtka
- możliwość podłączenia akumulatora PS124 dzięki czemu brama otworzy się
nawet przy braku zasilania sieciowego
- możliwość podłączenia do systemu zasilania energią słoneczną
''Solemyo''
- obsługa elektrozamka

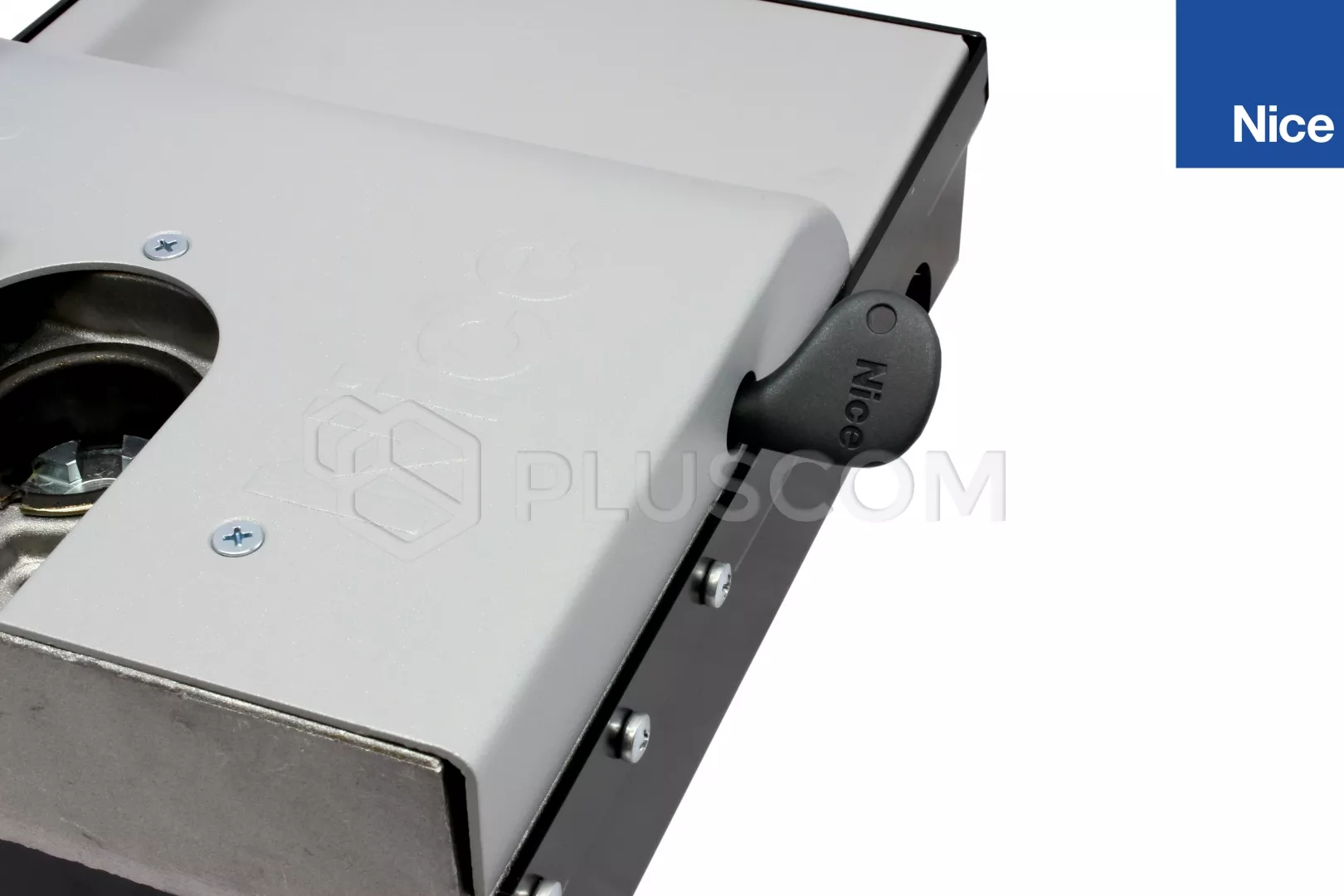

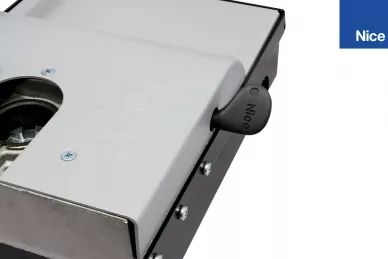

Kluczyk wysprzęglenia:
