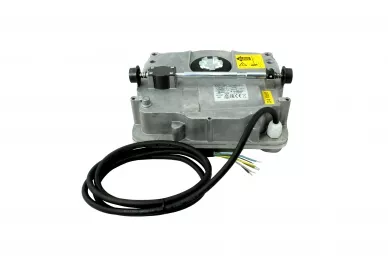

Nice XME2124 Actionneur simple S-FAB avec encodeur

Nice S-FAB XME2124 opérateur autobloquant enterré avec encodeur magnétique pour portails jusqu'à 2,3 m de longueur de vantail et 400 kg de poids

PARAMÈTRES DU PORTAIL

• poids du portail jusqu'à 4000 kg
• longueur du vantail : jusqu'à 2,3 m


Nice S-FAB XME2124 actionneur souterrain 24V

PARAMÈTRES DE L'ACTIONNEUR alimentation du moteur : 24V consommation électrique : 120W max vitesse : 1.25 rpm couple : 250Nm intensité : 60 cycles/heure degré de protection : IP67 température de travail : -20°C...+50°C dimensions : 230x206x88mm encodeur magnétique intégré

Nice XME2124 est un opérateur enterré qui permet une installation d'automatisation élégante et discrète pour des portails jusqu'à 2,3 m de longueur de vantail et 400 kg de poids.

Le plus grand avantage des opérateurs enterrés est l'esthétique et la discrétion de la motorisation, qui est invisible et ne gâche pas l'image du portail.
Le deuxième point fort des motorisations enterrées est la possibilité d'installation dans un endroit où, en raison de la présence de

• entrée étroite
• piliers très étroits dont la dimension A est inférieure à 100 mm


il n'y a pas d'espace pour l'installation d'une vis sans fin ou d'un bras articulé.
Il convient également de noter qu'il s'agit des seuls entraînements souterrains ayant la capacité d'ouvrir jusqu'à 180° en standard sans accessoires supplémentaires.

ASSEMBLAGE ET INSTALLATION

Avant l'installation de l'actionneur souterrain, il est nécessaire d'installer correctement le drainage pour évacuer l'excès d'eau. Bien que l'actionneur soit enfermé dans un boîtier étanche conforme à la norme IP67, il ne doit pas être totalement immergé pendant plus de 30 minutes.

Nice S-FAB XME2124 actionneur souterrain 24V

Nice S-FAB XME2124 actionneur souterrain 24V

Les actionneurs doivent être installés dans dans un boîtier spécial XMBOX.

Le déverrouillage d'urgence du vantail s'effectue par l'intermédiaire de mécanismes de déverrouillage à l'aide d'une clé ou d'un levier. L'utilisateur peut accéder au mécanisme de l'intérieur comme de l'extérieur et l'opération ne nécessite pas une grande force.

UNITÉ DE CONTRÔLE
Il est recommandé d'utiliser une unité de commande pour contrôler l'actionneur :

• MC824HR10 BLUEBUS pour les actionneurs 24V avec encodeur
