Nice IBT4ZWAVE BUST4-ZWAVE interface BiDi

Nice IBT4ZWAVE BUST4-ZWAVE interface BiDi

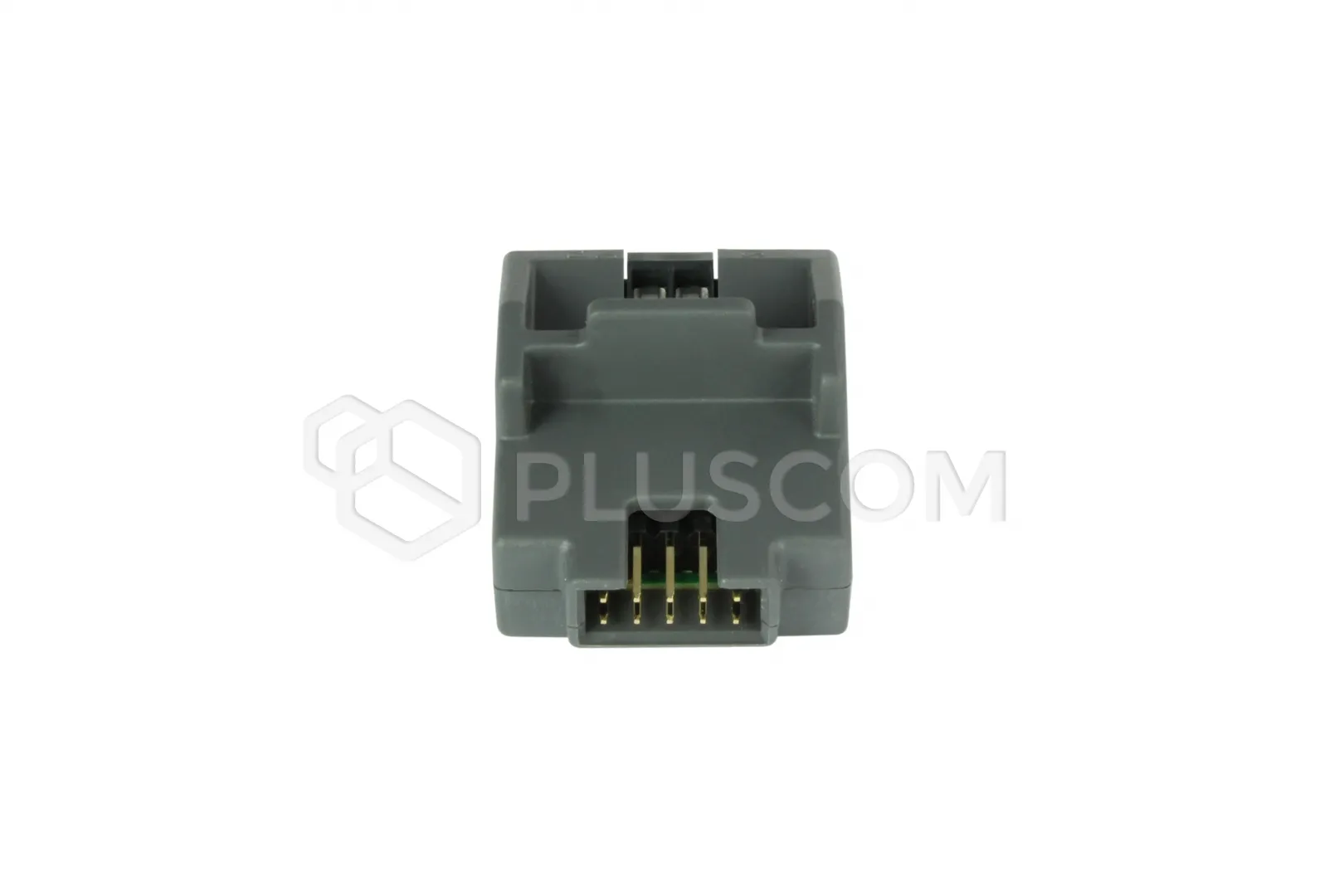

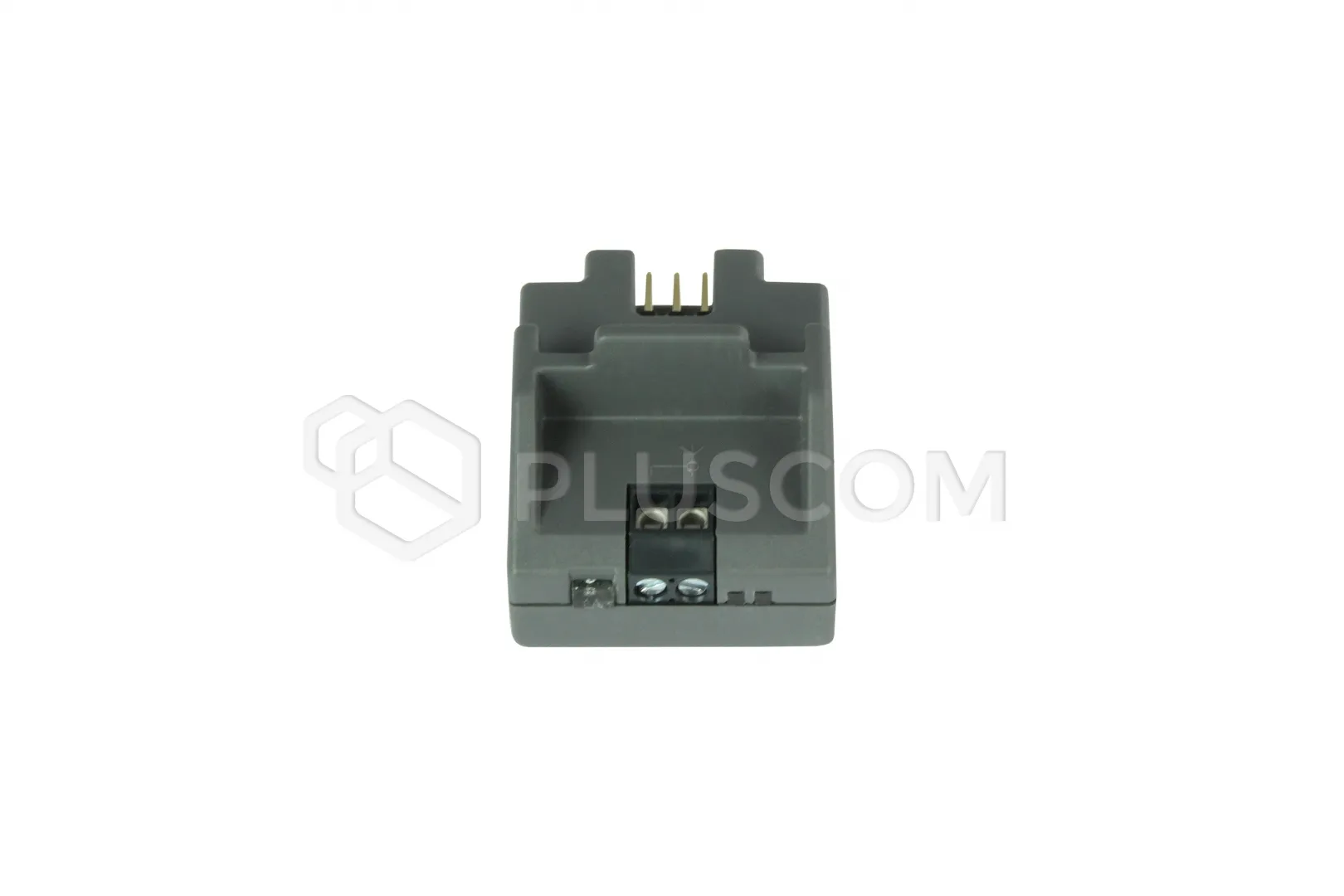

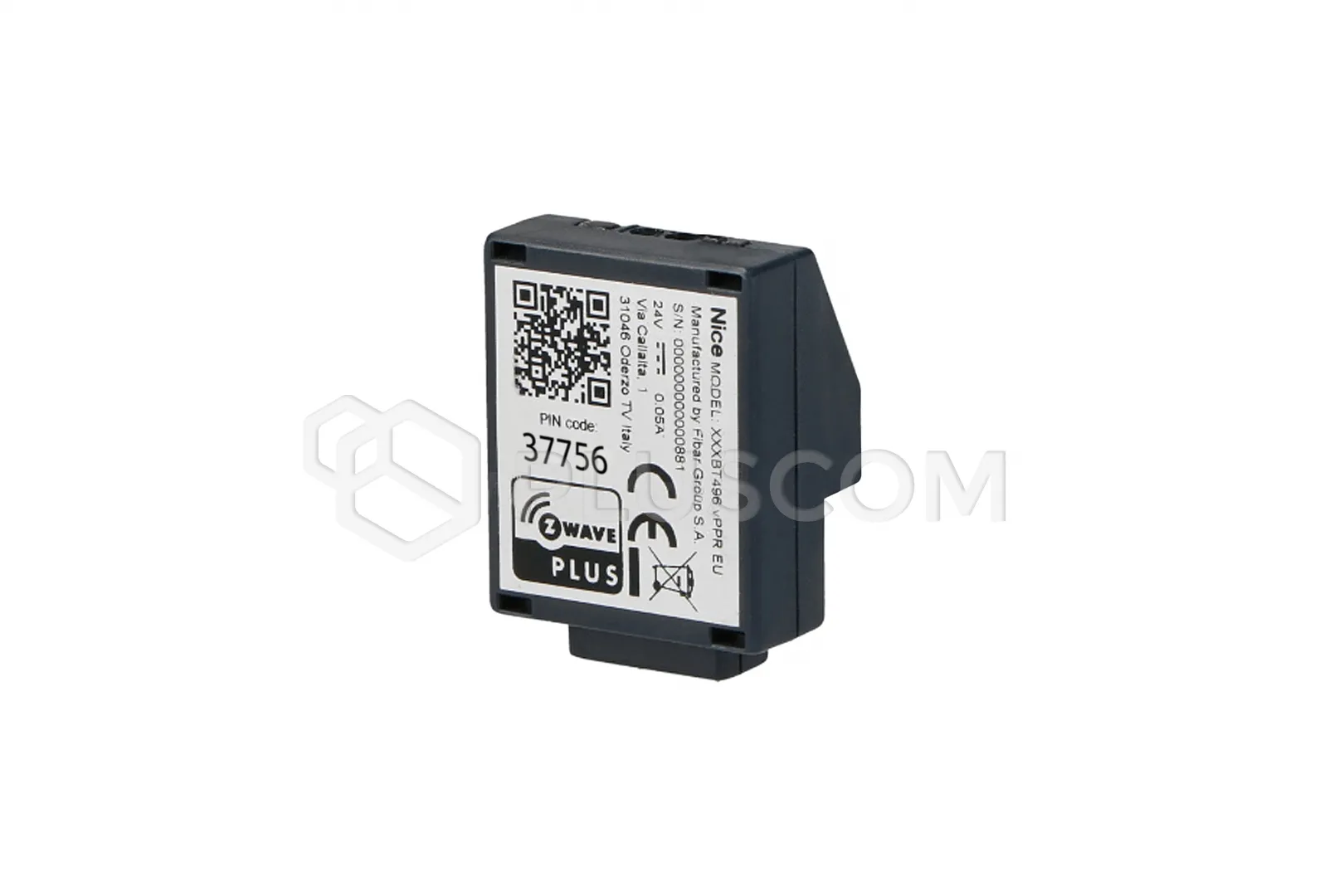

Nice IBT4ZWAVE BiDi-ZWave to kompaktowy interfejs Z-Wave™ do integracji kompatybilnej automatyki bramowej i drzwiowej Nice z systemem inteligentnego domu. Moduł montowany jest w złączu BUS T4, zasilany z centrali napięciem 24 V i umożliwia sterowanie ruchem oraz odczyt statusu automatyki przez kontroler Z-Wave. Dzięki obsłudze anteny wewnętrznej i opcjonalnej anteny zewnętrznej urządzenie może być dopasowane do różnych warunków instalacji. Jest to rozwiązanie przeznaczone do stosowania wyłącznie z kompatybilnymi centralami Nice Gate&Door wyposażonymi w BUS T4.

Moduł wyposażony jest w diody T4 LED w kolorze zielonym oraz ZW LED w kolorze niebieskim. Diody informują o stanie dodania do sieci Z-Wave oraz o stanie anteny.
Posiada wbudowaną antenę wewnętrzną jak również możliwość podłączenia anteny zewnętrznej, która może poprawić zasięg komunikacji Z-Wave, na przykład gdy brama znajduje się w większej odległości od domu.

CECHY:

• Kompatybilność: centrale automatyki Nice wyposażone w złącze zgodne z BUS T4
• Umożliwia sterowanie automatyką Nice za pośrednictwem sieci Z-Wave
• Do sterowania ruchem można używać interfejsu bramki Z-Wave
• Pozwala sterować ruchem lokalnie za pomocą przycisku S1, który działa w trybie Step-by-Step
• Interfejs przekazuje informacje pomiędzy centralą automatyki Nice a kontrolerem Z-Wave
• Zasilanie 24 V dostarczane jest przez centralę automatyki, do której podłączony jest moduł
• Sygnalizacja LED:
• • ZW LED: sygnalizacja statusu Z-Wave oraz wybranej anteny wewnętrznej
  • T4 LED: sygnalizacja magistrali T4 oraz wybranej anteny zewnętrznej
  • Brak dodania do sieci: diody wskazują stan „Not added”
  • Dodanie do sieci: diody mogą sygnalizować dodanie w trybie non-secure, S0, S2 Unauthenticated albo Security S2 Authenticated
  • Antena zewnętrzna: stan podłączenia anteny zewnętrznej jest sygnalizowany przez diody zgodnie z tabelą producenta
  • Wybrana antena: niebieska dioda ZW wskazuje antenę wewnętrzną, a zielona dioda T4 wskazuje antenę zewnętrzną

BiDi-ZWave oferuje możliwość sterowania, raportowania stanu a także przesyła informacje diagnostyczne, pozwala na prostą integrację z Systemem FIBARO.

DANE TECHNICZNEL

• Zasilanie: 24 V, dostarczane przez centralę automatyki
• Pobór prądu: maks. 50 mA
• Technologia połączenia z centralą: półdupleksowa komunikacja szeregowa 19200 Bps na magistrali różnicowej
• Częstotliwości radiowe: 868,0...868,6 MHz oraz 869,7...870,0 MHz
• Antena wewnętrzna: wbudowana, maks. moc nadawania 10 dBm
• Możliwość podłączenia anteny zewnętrznej: tak, w celu poprawy zasięgu Z-Wave
• Maksymalny zysk anteny zewnętrznej: 3 dBi
• Długość przewodu anteny zewnętrznej: 1...3 m
• Kompatybilność: centrale automatyki Nice wyposażone w złącze zgodne z BUS T4
• Protokół automatyki Nice: BUS T4 / Opera
• Komunikacja bezprzewodowa: Z-Wave™
• Obsługiwane dodawanie do sieci: ręczne dodawanie oraz SmartStart, jeżeli kontroler Z-Wave obsługuje tę funkcję
• Obsługa bezpieczeństwa: możliwość dodawania z Security S2, w tym Security S2 Authenticated z użyciem kodu DSK
• Stopień ochrony obudowy: IP40
• Warunki stosowania: wyłącznie wewnątrz pomieszczeń lub w środowisku chronionym przed warunkami atmosferycznymi, np. przez obudowę centrali
• Temperatura pracy: −20...+50 °C
• Wymiary: 37 × 28 × 21 mm
• Waga: 10 g
