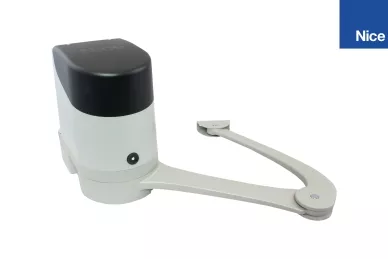

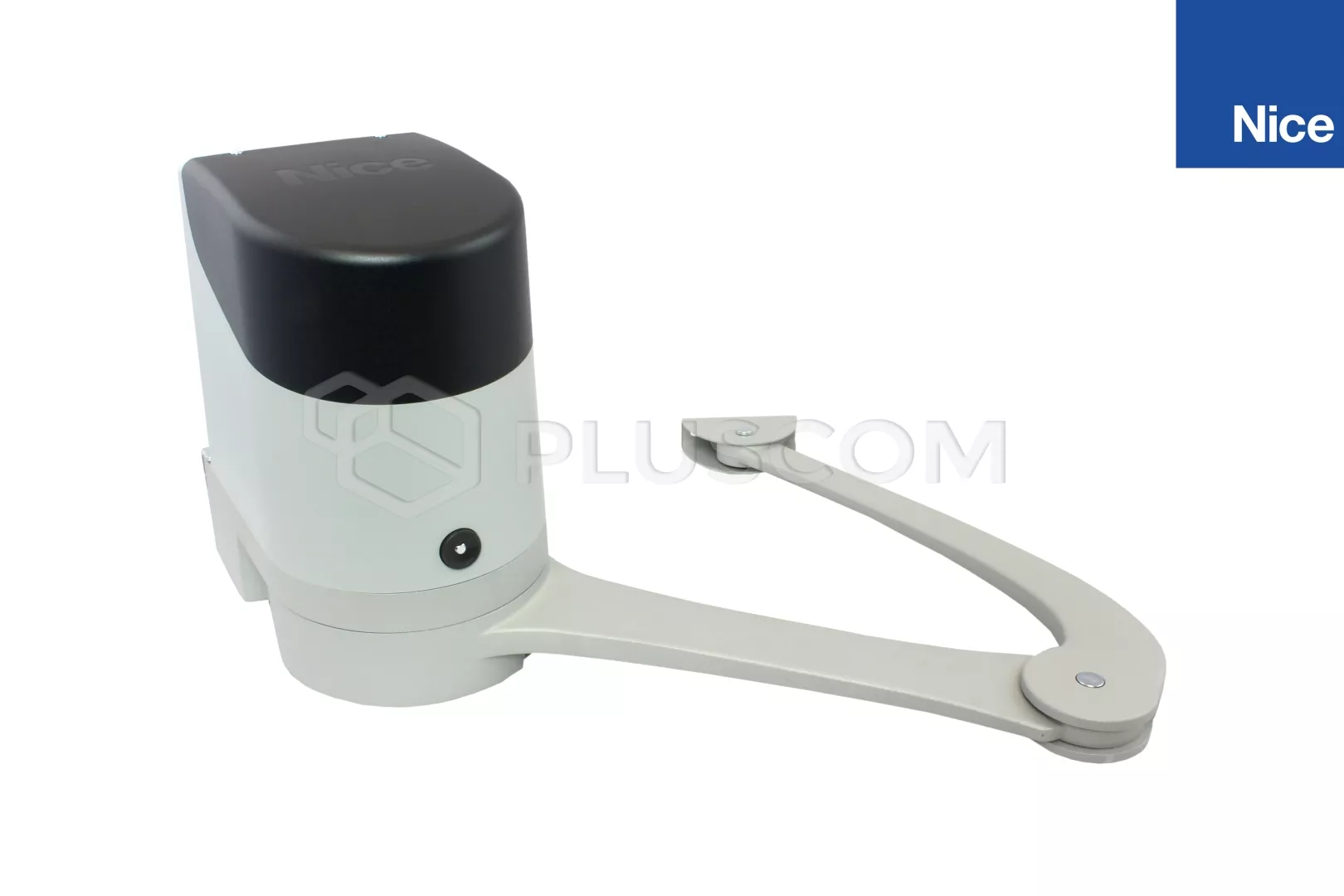

Nice HO7124 R10 - siłownik do bram skrzydłowych
2.4m/250kg
PRZEZNACZENIE NAPĘDU
Siłownik z ramieniem łamanym Nice HOPP przeznaczony jest do automatyzacji bram
o:
- długości skrzydła do 2.4m
- masie skrzydła do 250kg
Doskonale nadaje się do montażu na szerokich słupkach murowanych gdzie
głębokość osadzenia zawiasu może wynosić do 25cm.
CECHY WYRÓŻNIAJĄCE
- łatwy i szybki montaż nie wymagający spawania:
- trwała i zwarta konstrukcja:
Wytrzymały aluminiowy korpus siłownika oraz mocna przekładnia planetarna
daje siłownikowi moment obrotowy na poziomie 250Nm. Centrala sterująca została
umieszczona w napędzie, nie trzeba szukać dodatkowego miejsca na jej montaż.
Upraszcza to również proces podłączenia zasilania i ilość potrzebnych kabli.
- bardzo wysoka kultura pracy i precyzja działania
Napęd pracuje bardzo cicho i płynnie, łagodnie rozpoczyna i kończy cykl.
Wbudowane ograniczniki otwarcia/zamknięcia umożliwiają bardzo dokładną
regulację.
Centrala Nice POA3R10 udostępnia szereg zaawansowanych i
praktycznych funkcji. Pierwsze uruchomienie to automatyczne rozpoznanie
podłączonych akcesoriów oraz określenie i zapamiętanie położeń krańcowych. Inne
parametry konfigurujemy przy użyciu tylko trzech przycisków oraz zestawu diod
LED.
Możliwość zastosowania programatora O-View docenią profesjonalni instalatorzy.
Z jego pomocą uzyskujemy dostęp do bardzo szczegółowych ustawień oraz funkcji
dostępnych tylko za jego pomocą.
Centrala automatycznie wykrywa ewentualne usterki i zdarzenia zakłócające
pracę np zadziałanie fotokomórek. Sygnalizuje błędy za pomocą specjalnych
kodów.

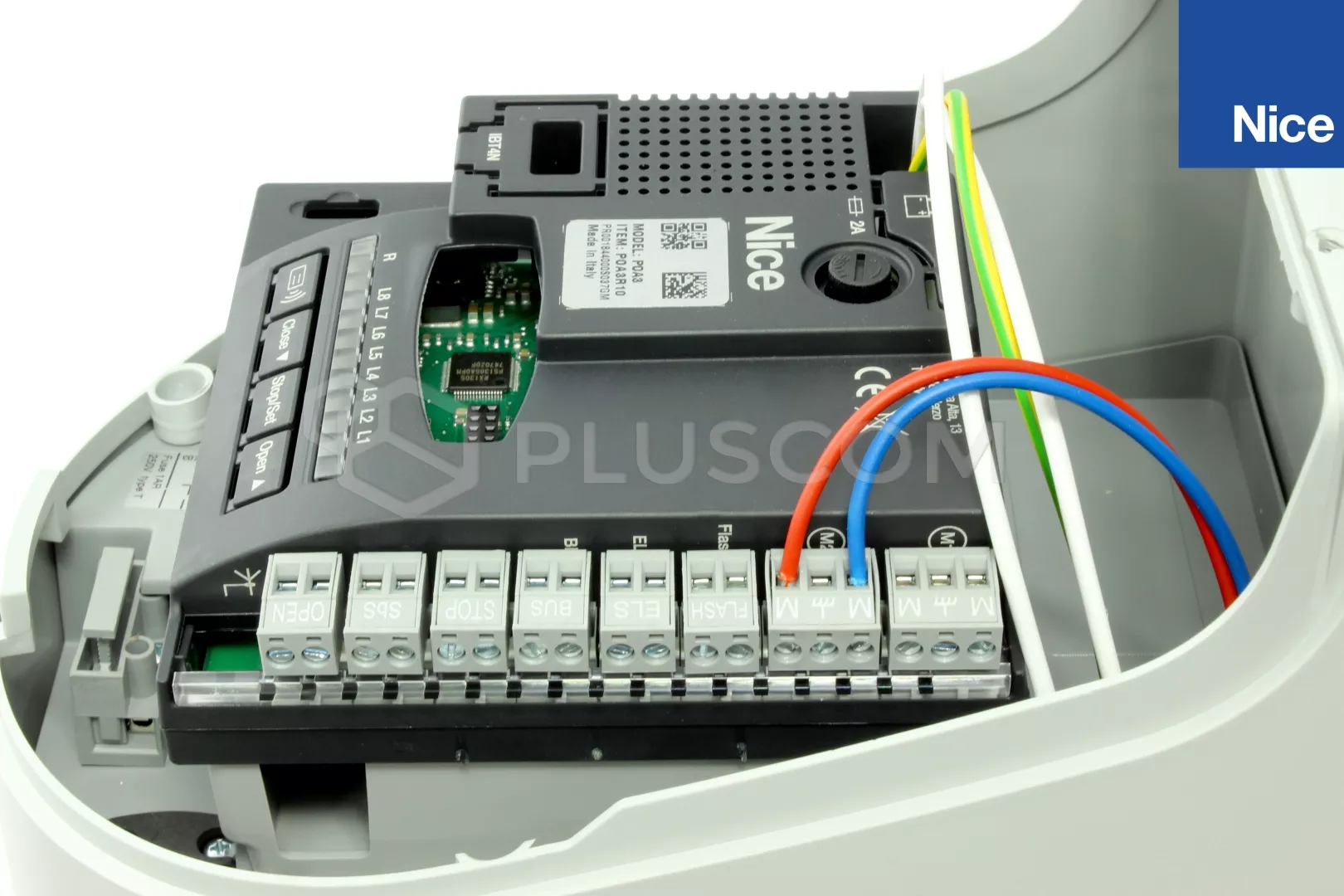

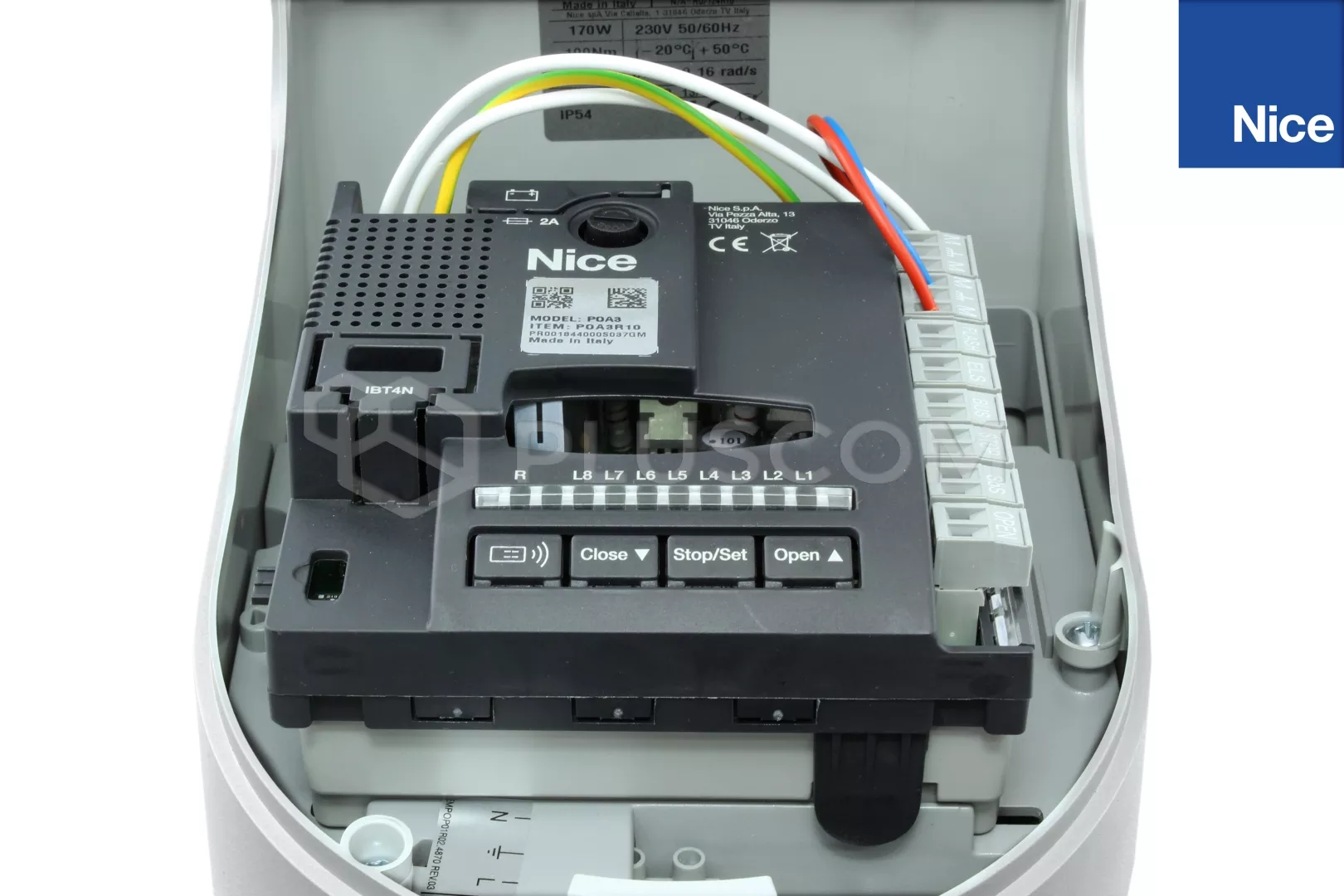

Centrala POA3R10:
Centrala POA3R10:
Model R10 został dostosowany do surowych standardów w
dziedzinie bezpieczeństwa bram automatycznych wprowadzonych przez Unię
Europejską. Centrala wyposażona jest w złącze typu ''IBT4N'',
które umożliwia podłączenie wszystkich urządzeń wyposażonych w interface
BusT4 oraz ma wbudowany radioodbiornik.
ŁATWY I SZYBKI MONTAŻ
Montaż siłowników HOPP jest prosty i szybki. Nie wymaga spawania. Zarówno
siłownik jak i mocowanie do skrzydła jest przykręcane za pomocą śrub.
Uchwyt siłownika to C-ownik z wieloma otworami który mocujemy do słupka za
pomocą kołków rozporowych. Skrzydło bramy mocujemy do uchwytu przy użyciu
dwóch śrub. Najlepiej wykorzystać do tego celu wzmocnione nie uginające się
przęsło. Korzystając z przepustów na kabel w spodzie siłownika można
wprowadzić peszle lub kable do siłownika tak aby woda i zanieczyszczenia
nie wnikały do środka.

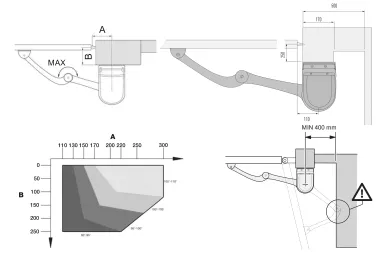

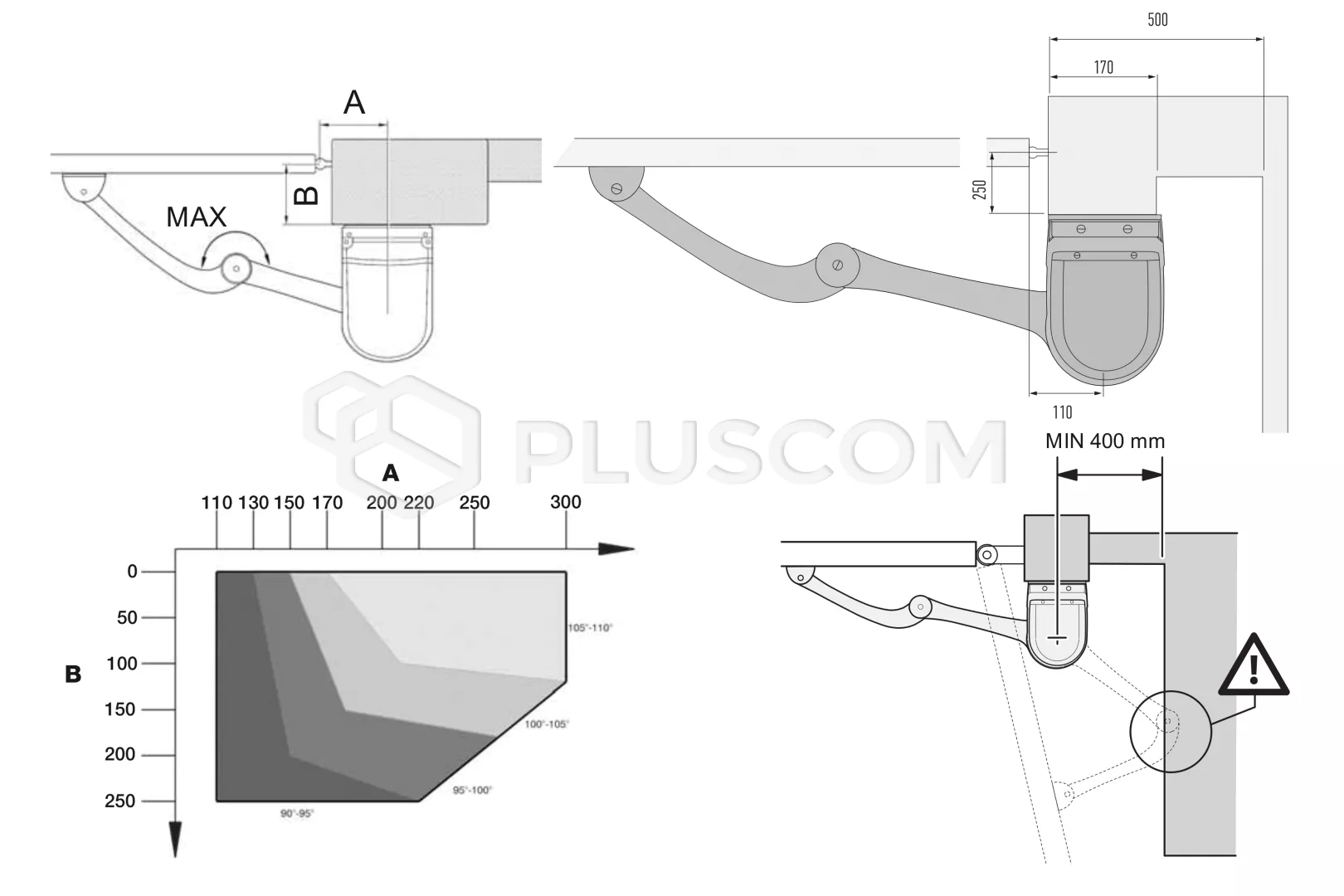

Ustalenie wymiarów montażu:
SCHEMAT INSTALACJI
Bardzo istotną rzeczą jest poprawne przygotowanie instalacji już na etapie
projektowania i budowania bramy. Bardzo ułatwia to późniejsze podłączenie
siłownika oraz poprawia estetykę instalacji. Nie trzeba układać dodatkowych
kabli w korytkach lub peszlach na zewnątrz słupków.
Kable do instalacji:
- 3x 1,5mm2 zasilanie siłownika z centralą
- 3x 1,5mm2 połączenie pomiędzy siłownikami
- 2x0,5mm2 linia foto BLUEBUS podłączenie fotokomórek
- 2x0,75mm2 podłączenie lampy BLUEBUS
- RG58, H155 - kabel do podłączenia anteny 433MHz zintegrowanej w
lampie
