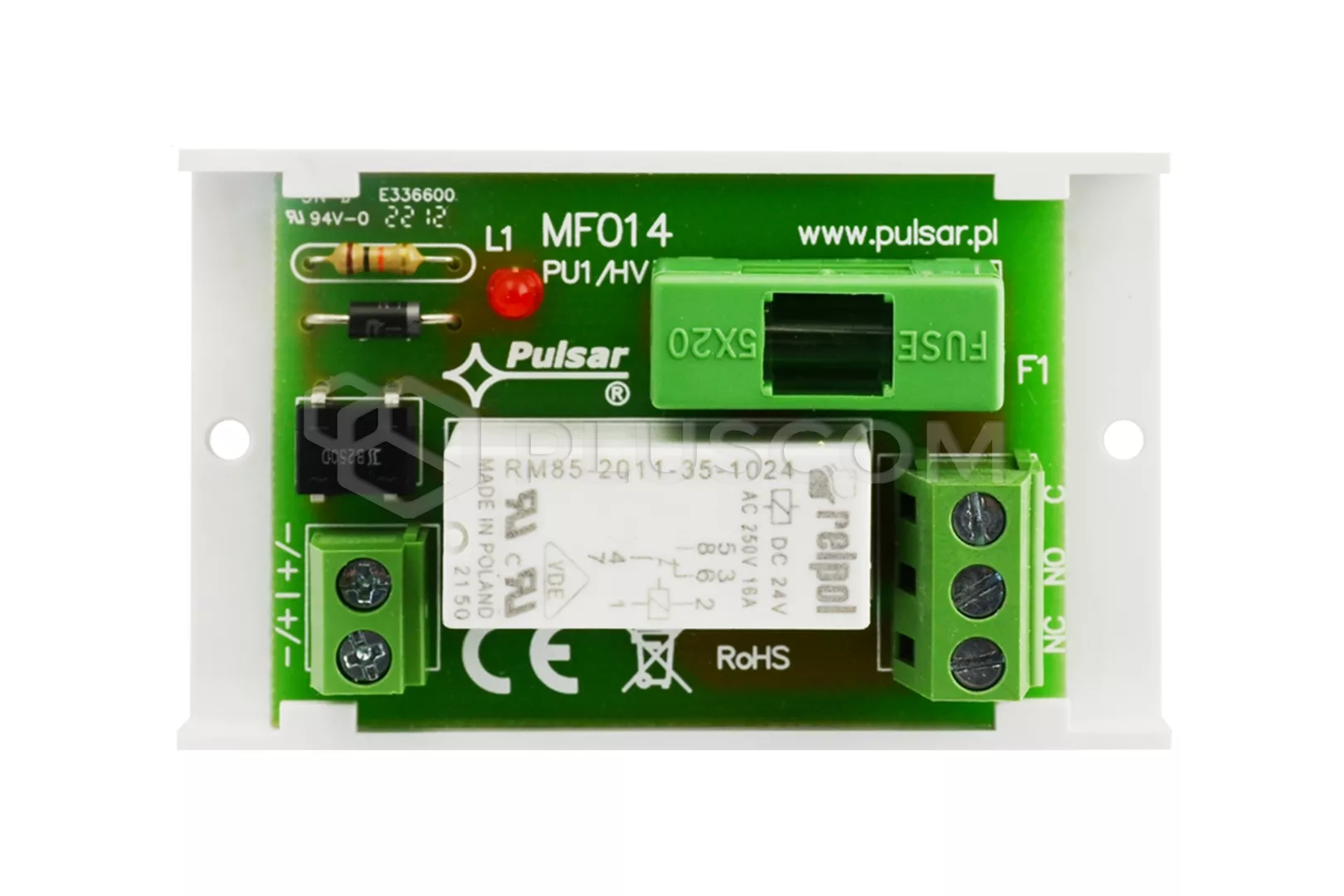

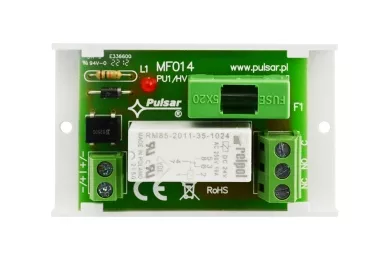

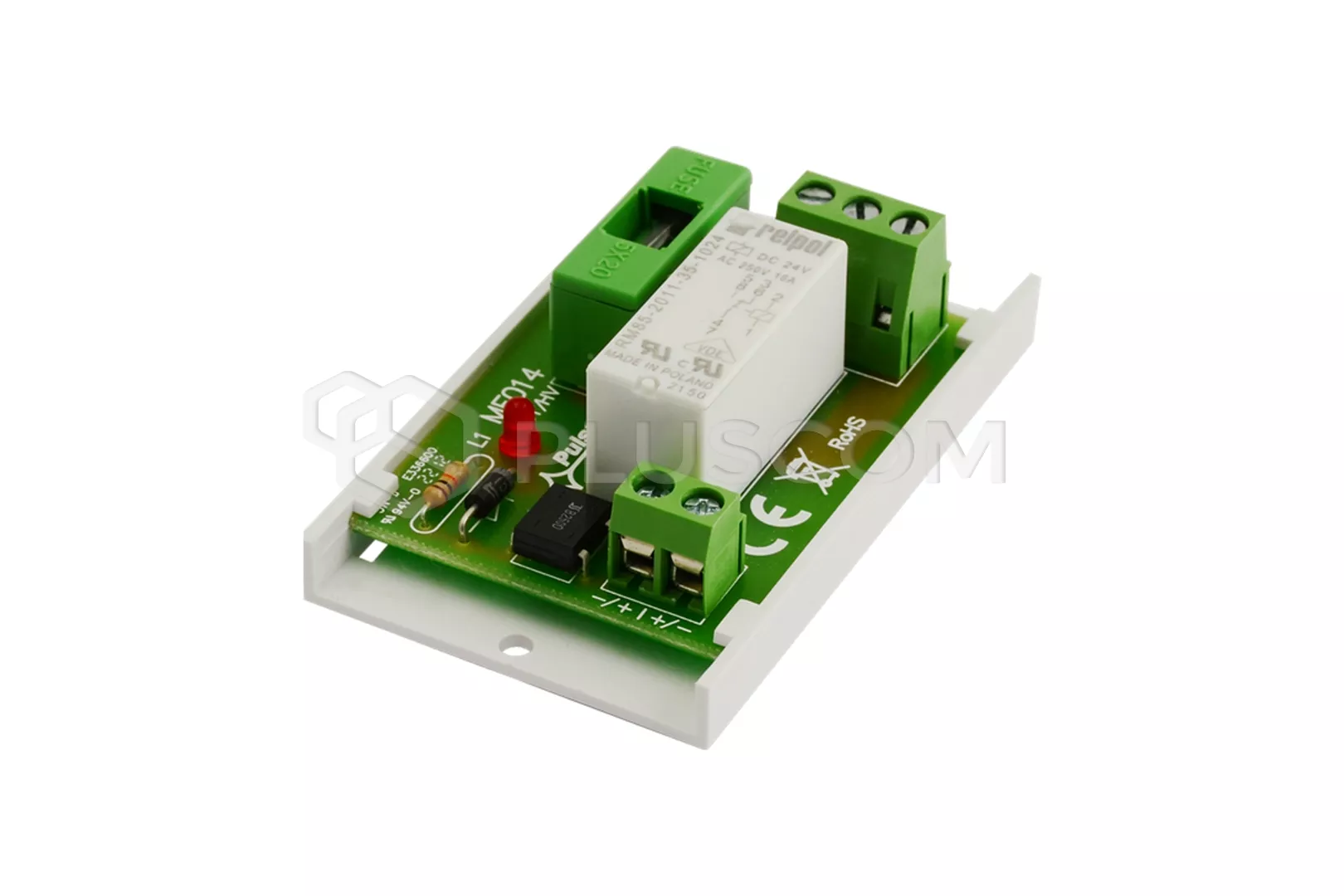

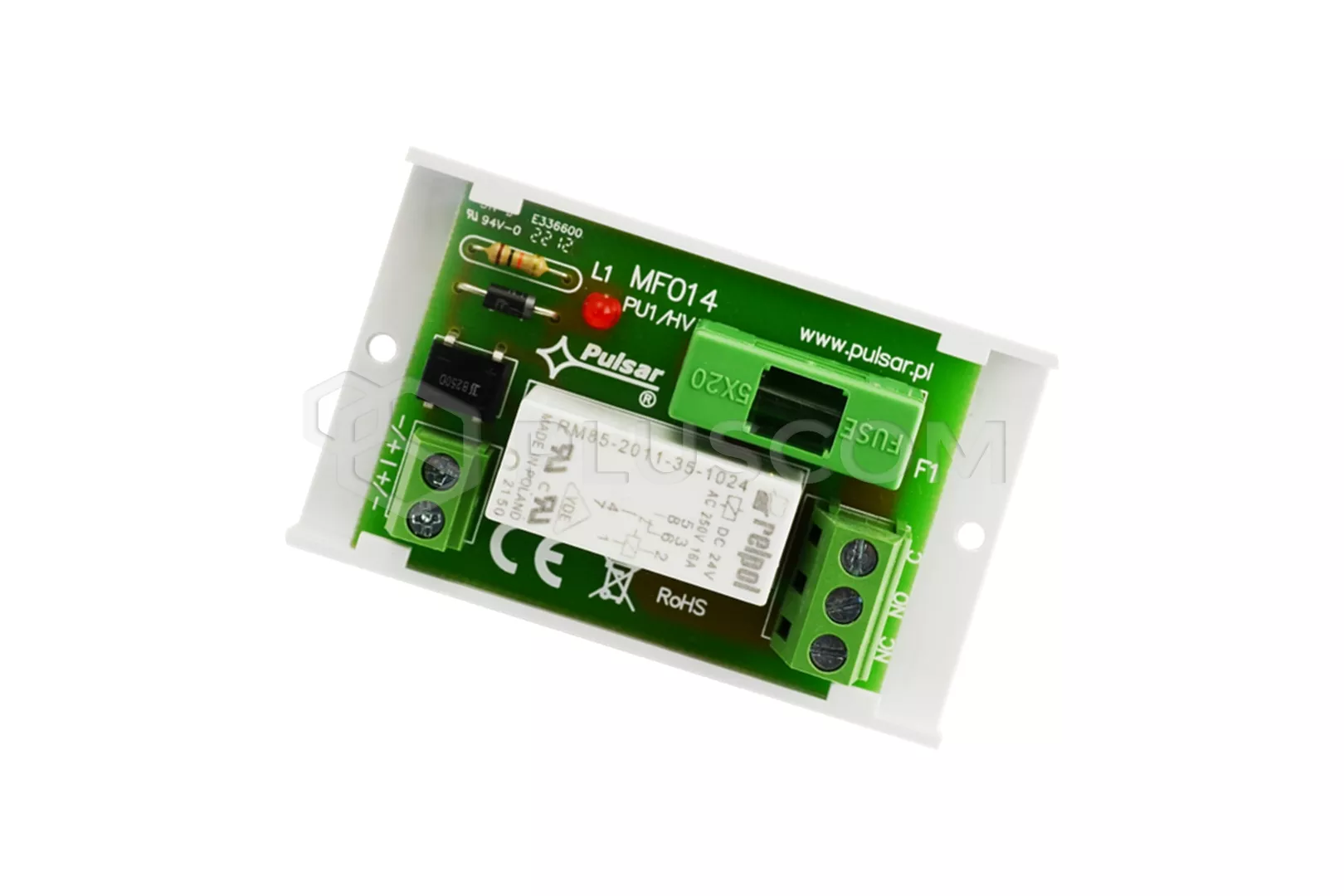

Moduł przekaźnikowy Pulsar AWZ 517

Moduł przekaźnikowy AWZ517 z bezpiecznikiem w obwodzie C/NC/NO przekaźnika (Moduł przekaźnikowy PU1/HV/24V)

Moduł przekaźnikowy Pulsar AWZ 517

ZASTOSOWANIE:
Moduł przekaźnikowy PU1/HV/24V AWZ 517 przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu. Posiada bezpiecznik topikowy 6.3A w obwodzie C/NC/NO przekaźnika. Dioda LED sygnalizuje działanie przekaźnika.

PARAMETRY TECHNICZNE:

• napięcie cewki przekaźnika: 20-32V DC/AC
• prąd cewki: 16.7mA 24V DC
• ilość przekaźników: 1
• rezystancja cewki: 1440 OHM (-/+10%)
• moc cewki: 400mW
• czas załączenia/wyłączenia: 15ms/8ms (-/+5%)

• obciążenie styków przekaźnika: max 30V DC, 250V AC, prąd max: 6A
• wymiary: 70x43x23(h)mm
• waga: 0.06g


Moduł przekaźnikowy Pulsar AWZ 517

MONTAŻ:
Przekaźnik nie posiada obudowy, konstrukcja otwarta, dlatego zalecane jest umieszczenie modułu w obudowie, szafie lub puszce w sąsiedztwie centrali lub sterowanego urządzenia. Do montażu można wykorzystać zintegrowaną taśmę samoprzylepną lub wykorzystać otwory do przykręcenia listwy do podłoża.

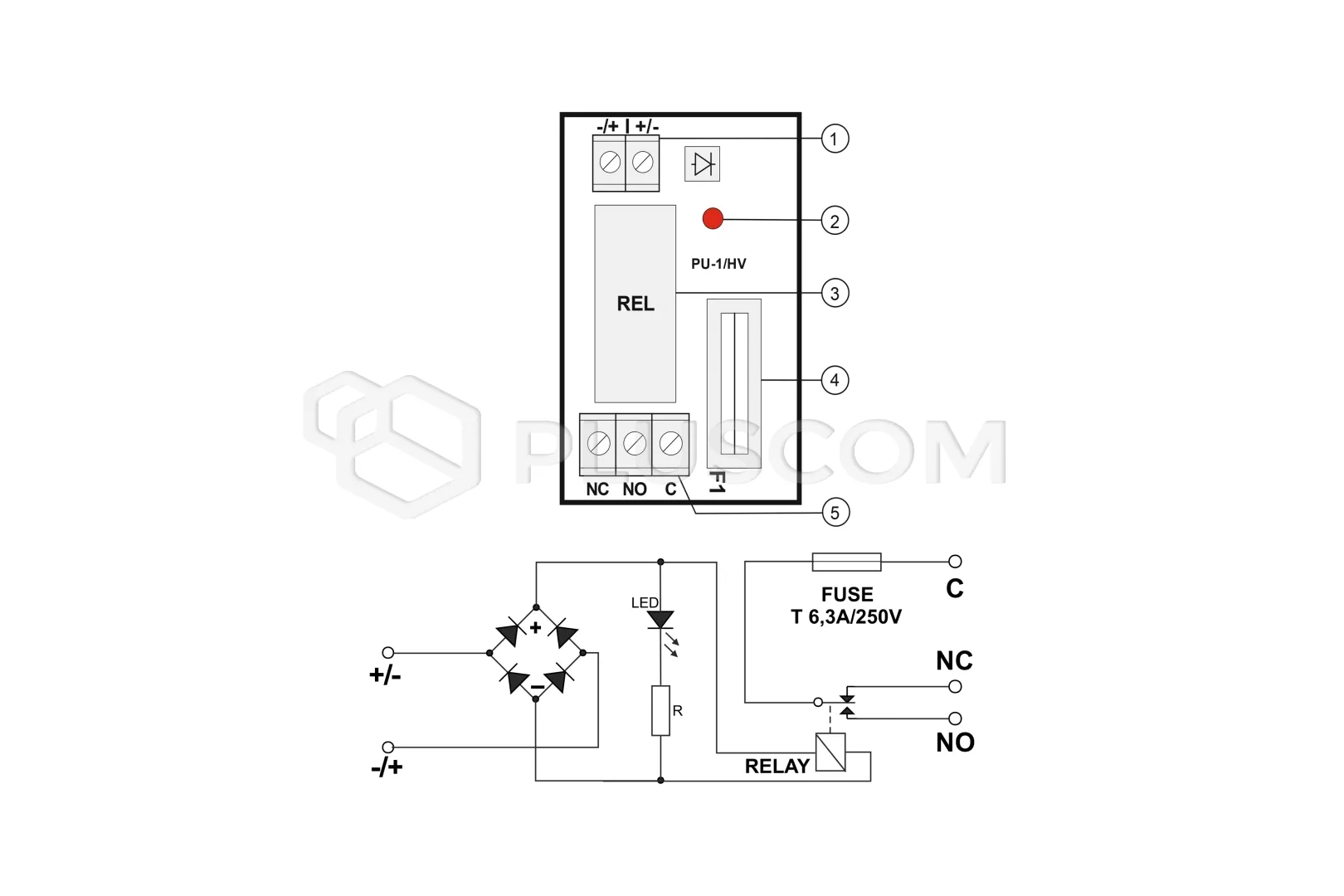

Widok ogólny modułu, schemat elektryczny:

OPIS MODUŁU: zaciski wejściowe modułu dioda LED sygnalizuje działanie przekaźnika przekaźnik bezpiecznik zaciski wyjściowe przekaźnika ZACISKI MODUŁU: +/-, wejścia napięcia sterującego działaniem przekaźnika C - zacisk wspólny przekaźnika NO - zacisk normalnie otwarty przekaźnika NC - zacisk normalnie zamknięty przekaźnika
