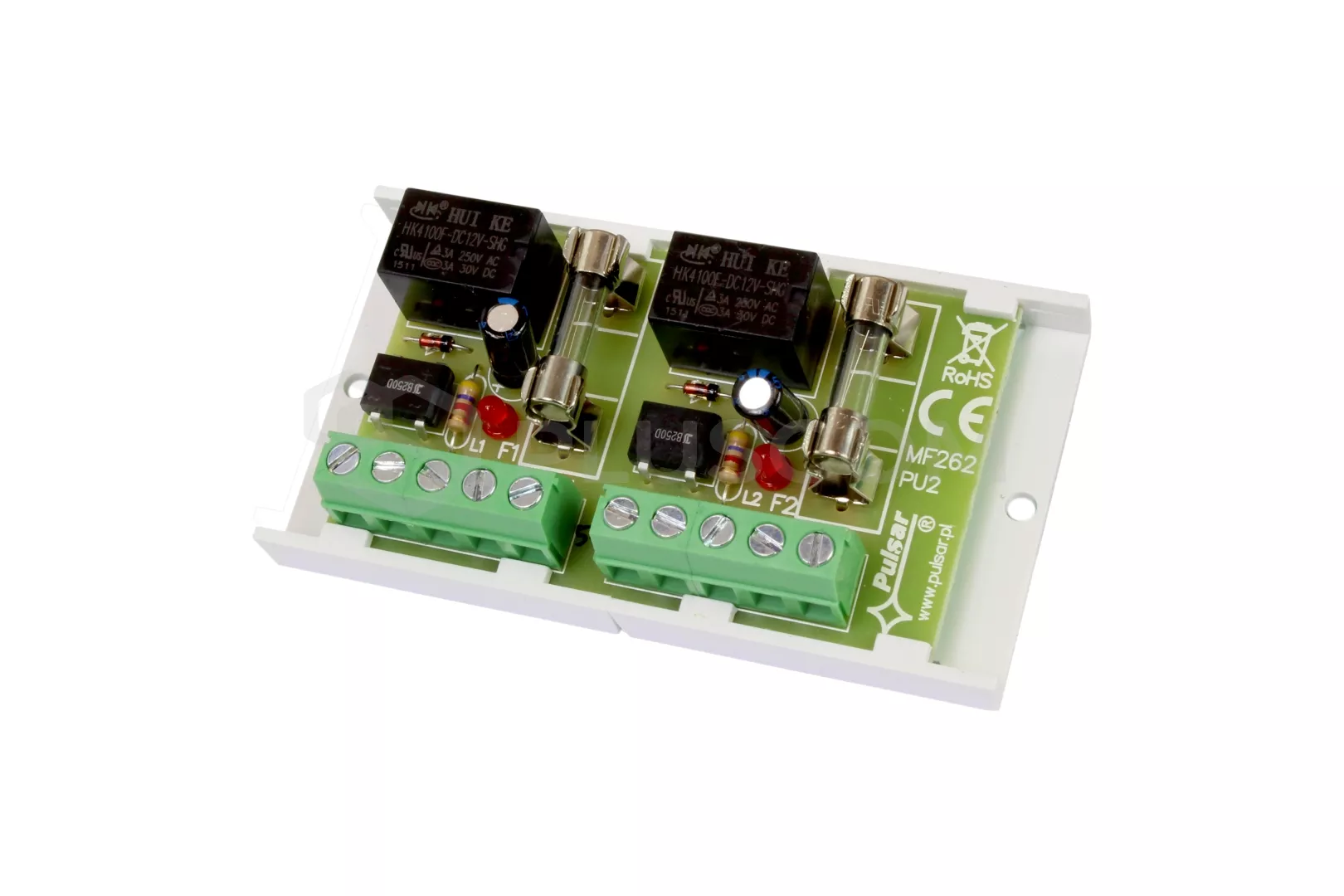

Moduł przekaźnikowy Pulsar AWZ 512

Moduł przekaźnikowy AWZ512 z bezpiecznikiem w obwodzie C/NC/NO przekaźnika (Moduł przekaźnikowy PU2)

ZASTOSOWANIE:
Moduł przekaźnikowy MS AWZ 512 przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu. Posiada bezpiecznik topikowy 1,5A w obwodzie C/NC/NO przekaźnika (FUSE, R-). Dioda LED sygnalizuje działanie przekaźnika.

PARAMETRY TECHNICZNE:

• napięcie cewki przekaźnika: 10-16V DC
• prąd cewki: 30mA 12V DC
• ilość przekaźników: 2

• obciążenie styków przekaźnika: max 30V DC, 50V AC, prąd max: 1A
• wymiary: 80x43x20(h)mm
• waga: 40g


MONTAŻ:
Przekaźnik nie posiada obudowy, konstrukcja otwarta, dlatego zalecane jest umieszczenie modułu w obudowie, szafie lub puszce w sąsiedztwie centrali lub sterowanego urządzenia. Do montażu można wykorzystać zintegrowaną taśmę samoprzylepną lub wykorzystać otwory do przykręcenia listwy do podłoża.

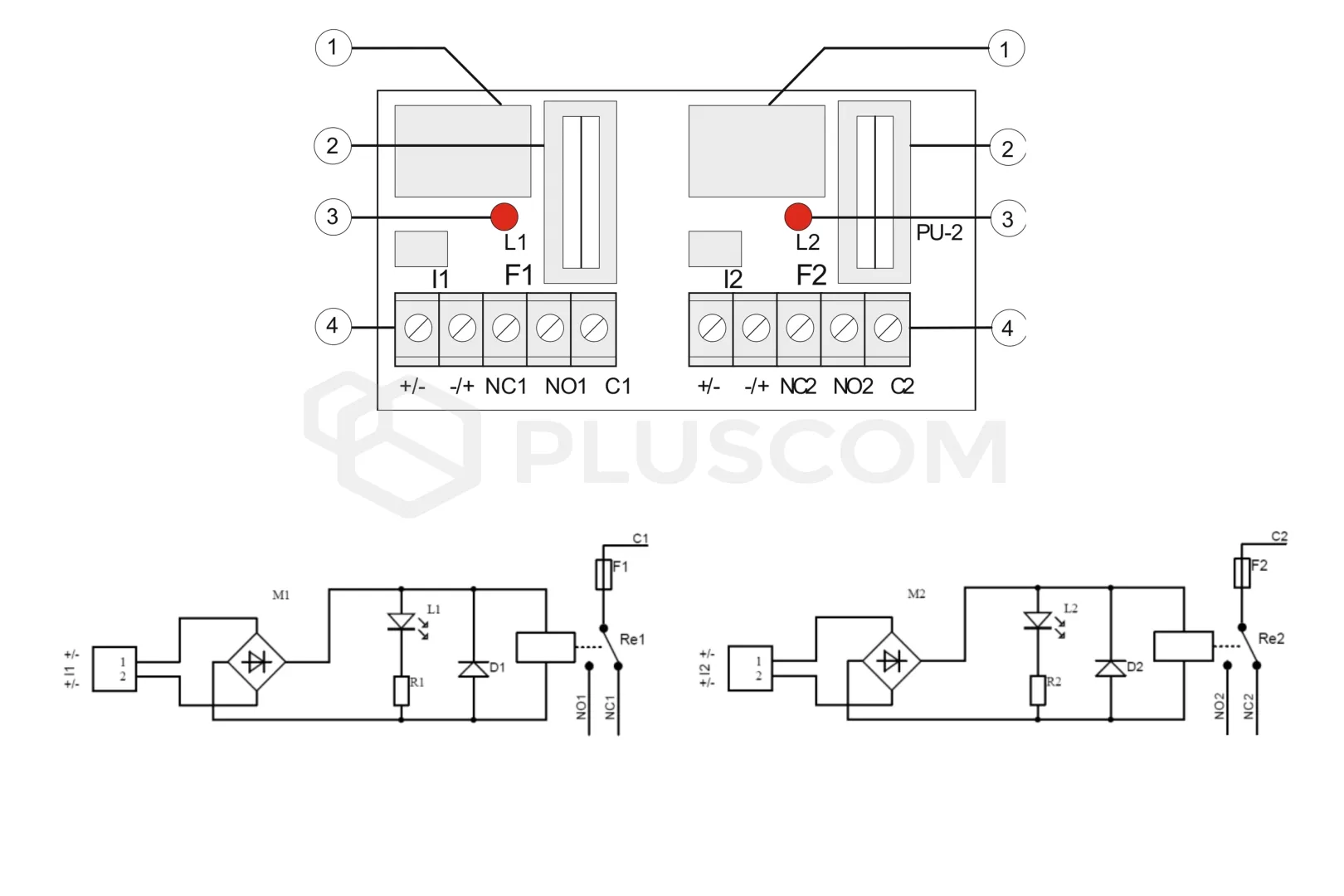

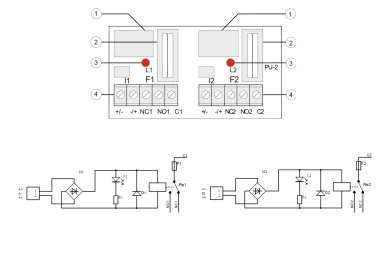

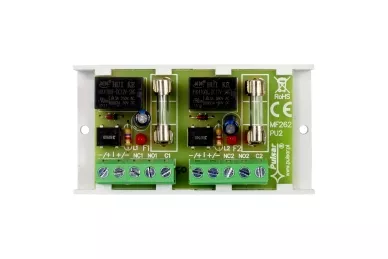

Widok ogólny modułu, schemat elektryczny:

OPIS MODUŁU: przekaźnik bezpiecznik dioda LED sygnalizuje działanie przekaźnika zacisk modułu ZACISKI MODUŁU: +/-, zaciski sterujące działaniem przekaźnika C - zacisk wspólny przekaźnika NO - zacisk normalnie otwarty przekaźnika NC - zacisk normalnie zamknięty przekaźnika
