Moduł przekaźnikowy Pulsar AWZ 514

Sposób montażu: taśma samoprzylepna lub wkręty

Widok ogólny modułu, schemat elektryczny:

40,59 PLN zawiera 23.00% VAT

Dodaj do koszyka

Kod produktu: #10641

Producent: Pulsar

Zapytaj o ten produkt

Liczba przekaźników: 1
Liczba zestyków: 1
Napięcie cewki: 10-16V DC/AC
Zabezpieczenia: bezpiecznik 6A w obwodzie C/NC/NO przekaźnika

Dostawa i podatek:

Polska VAT: 23.00% zmień

Koszt wysyłki od:

9,99 PLN

Produkty uzupełniające:

Moduł przekaźnikowy PU4/HV Pulsar AWZ626

Moduł przekaźnikowy PU2/HV Pulsar AWZ625

Moduł przekaźnikowy AWZ514 z bezpiecznikiem w obwodzie C/NC/NO przekaźnika (Moduł przekaźnikowy PU1/HV)

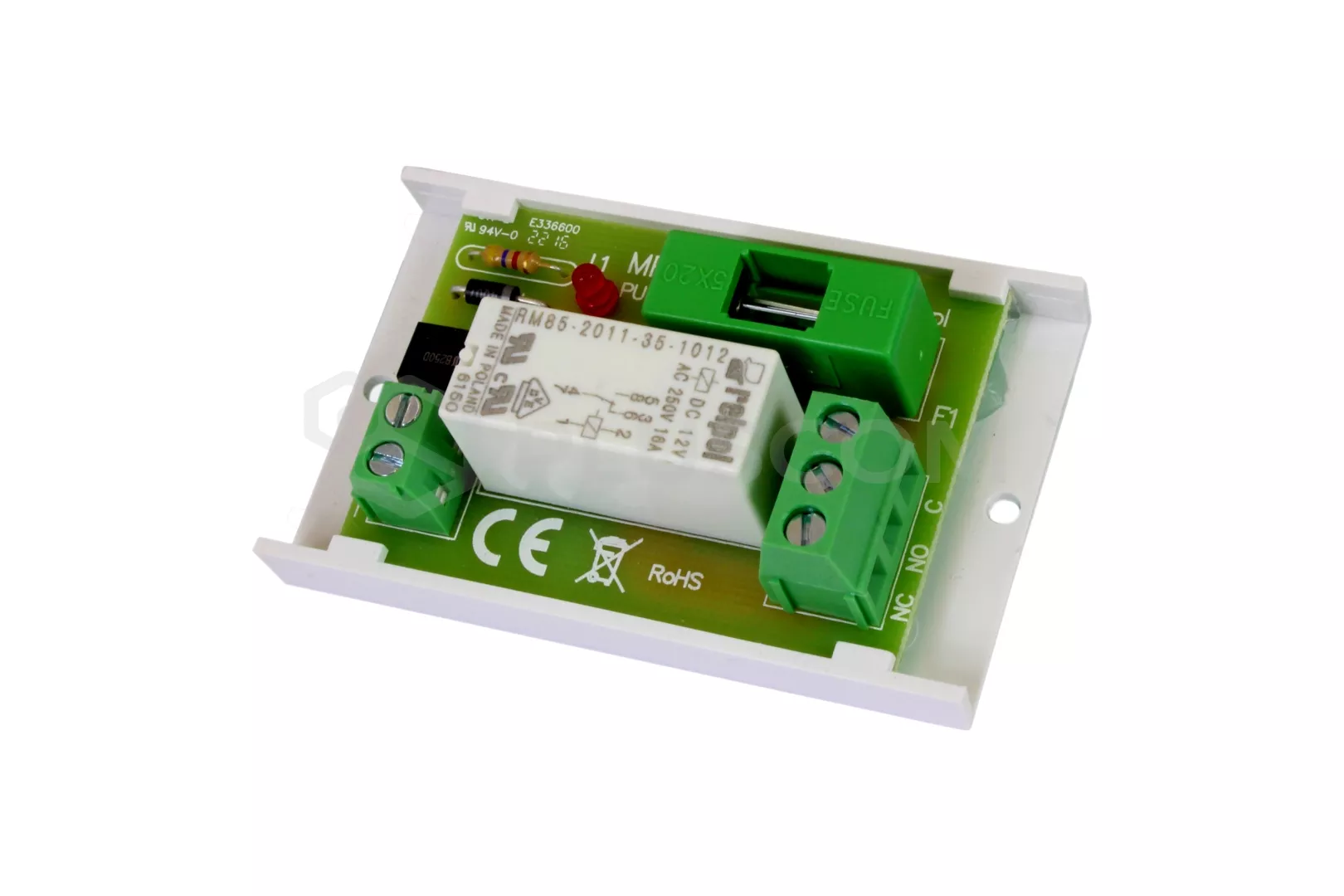

Moduł przekaźnikowy Pulsar AWZ 514

ZASTOSOWANIE:
Moduł przekaźnikowy PU1/HV AWZ 514 przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu. Posiada bezpiecznik topikowy 6A w obwodzie C/NC/NO przekaźnika. Dioda LED sygnalizuje działanie przekaźnika.

PARAMETRY TECHNICZNE:

napięcie cewki przekaźnika: 10-16V DC/AC
prąd cewki: 33mA 12V DC
ilość przekaźników: 1
obciążenie styków przekaźnika: max 30V DC, 250V AC, prąd max: 6A
wymiary: 70x43x23(h)mm
waga: 40g

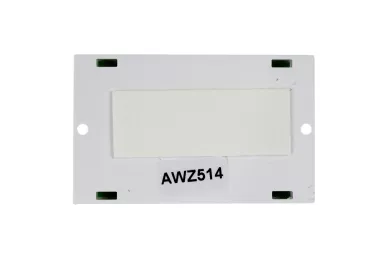

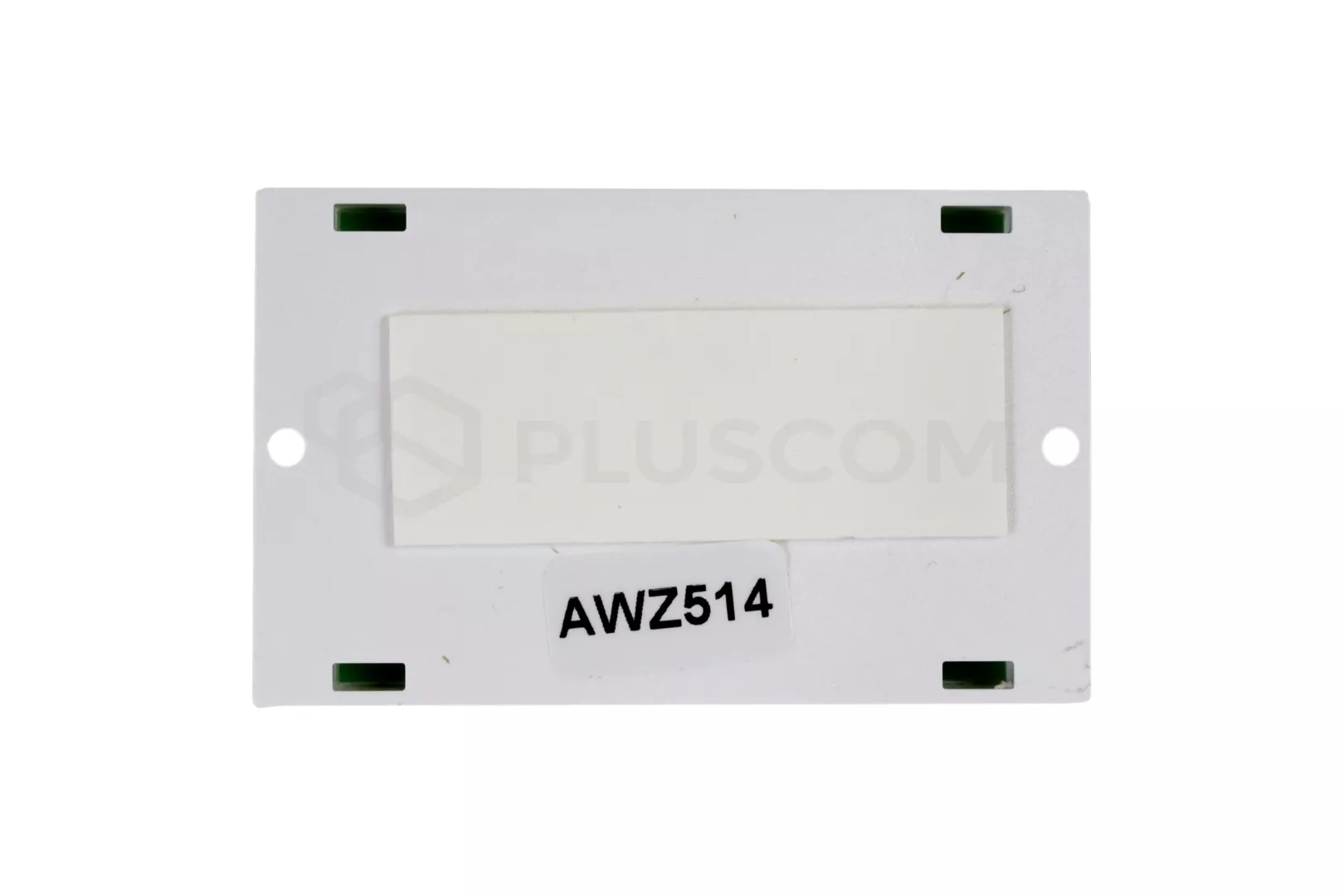

Sposób montażu: taśma samoprzylepna lub wkręty

MONTAŻ:
Przekaźnik nie posiada obudowy, konstrukcja otwarta, dlatego zalecane jest umieszczenie modułu w obudowie, szafie lub puszce w sąsiedztwie centrali lub sterowanego urządzenia. Do montażu można wykorzystać zintegrowaną taśmę samoprzylepną lub wykorzystać otwory do przykręcenia listwy do podłoża.

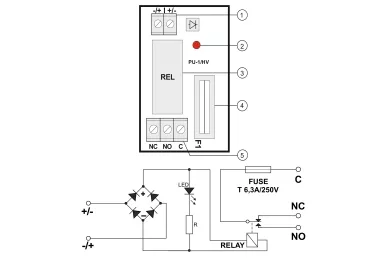

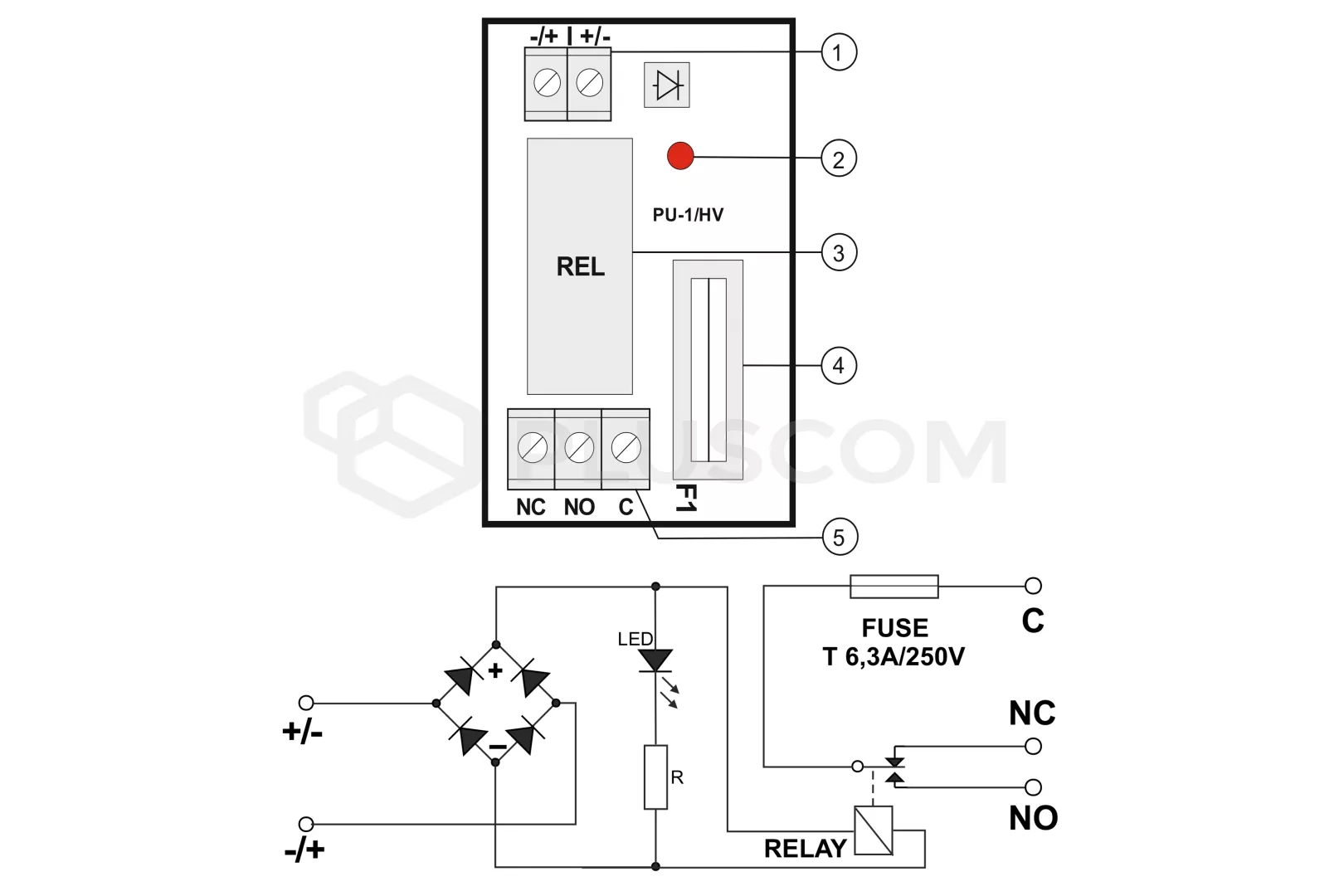

Widok ogólny modułu, schemat elektryczny:

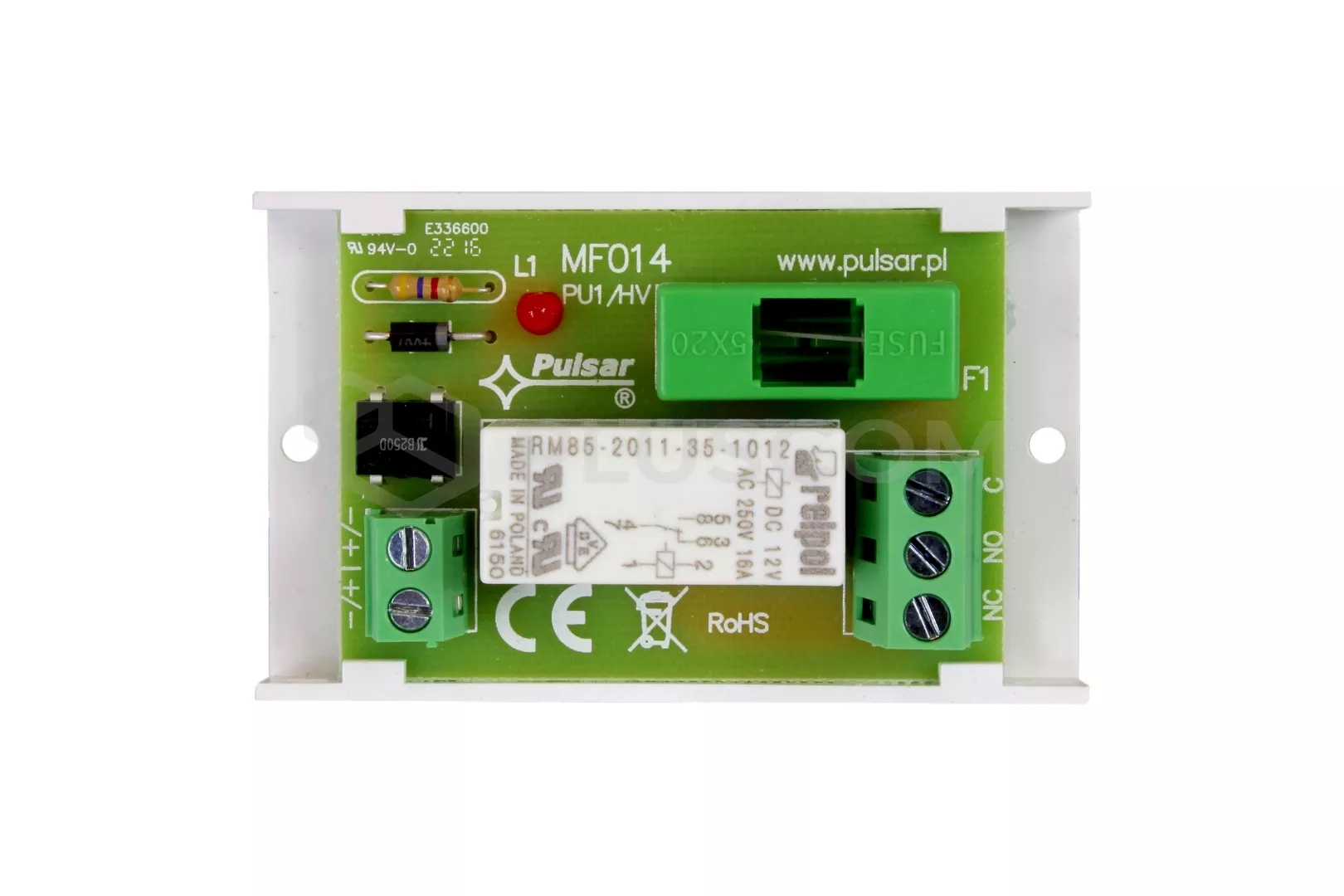

OPIS MODUŁU:

zaciski wejściowe modułu
dioda LED sygnalizuje działanie przekaźnika
przekaźnik
bezpiecznik
zaciski wyjściowe przekaźnika

ZACISKI MODUŁU:

+/-, zaciski sterujące działaniem przekaźnika
C - zacisk wspólny przekaźnika
NO - zacisk normalnie otwarty przekaźnika
NC - zacisk normalnie zamknięty przekaźnika
