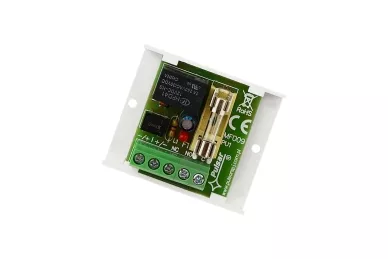

Moduł przekaźnikowy Pulsar AWZ 510

28,29 PLN zawiera 23.00% VAT
W magazynie, wyślemy dzisiaj!
Kod produktu: #10637
Producent: Pulsar
  • Liczba przekaźników: 1
  • Prąd cewki: 33mA 12V DC
  • Obciążenie styków: 1A 30V DC
  • Napięcie cewki: 10-16V DC/AC
  • Zabezpieczenia: bezpiecznik 1.5A w obwodzie C/NC/NO przekaźnika
Dostawa i podatek:
Polska VAT: 23.00% zmień
Koszt wysyłki od:
9,99 PLN

Produkty uzupełniające:
Moduł przekaźnikowy Pulsar AWZ 514 Moduł przekaźnikowy Pulsar AWZ 512 Moduł przekaźnikowy Pulsar AWZ 517 Moduł przekaźnikowy PU4/HV Pulsar AWZ626 Moduł przekaźnikowy PU2/HV Pulsar AWZ625

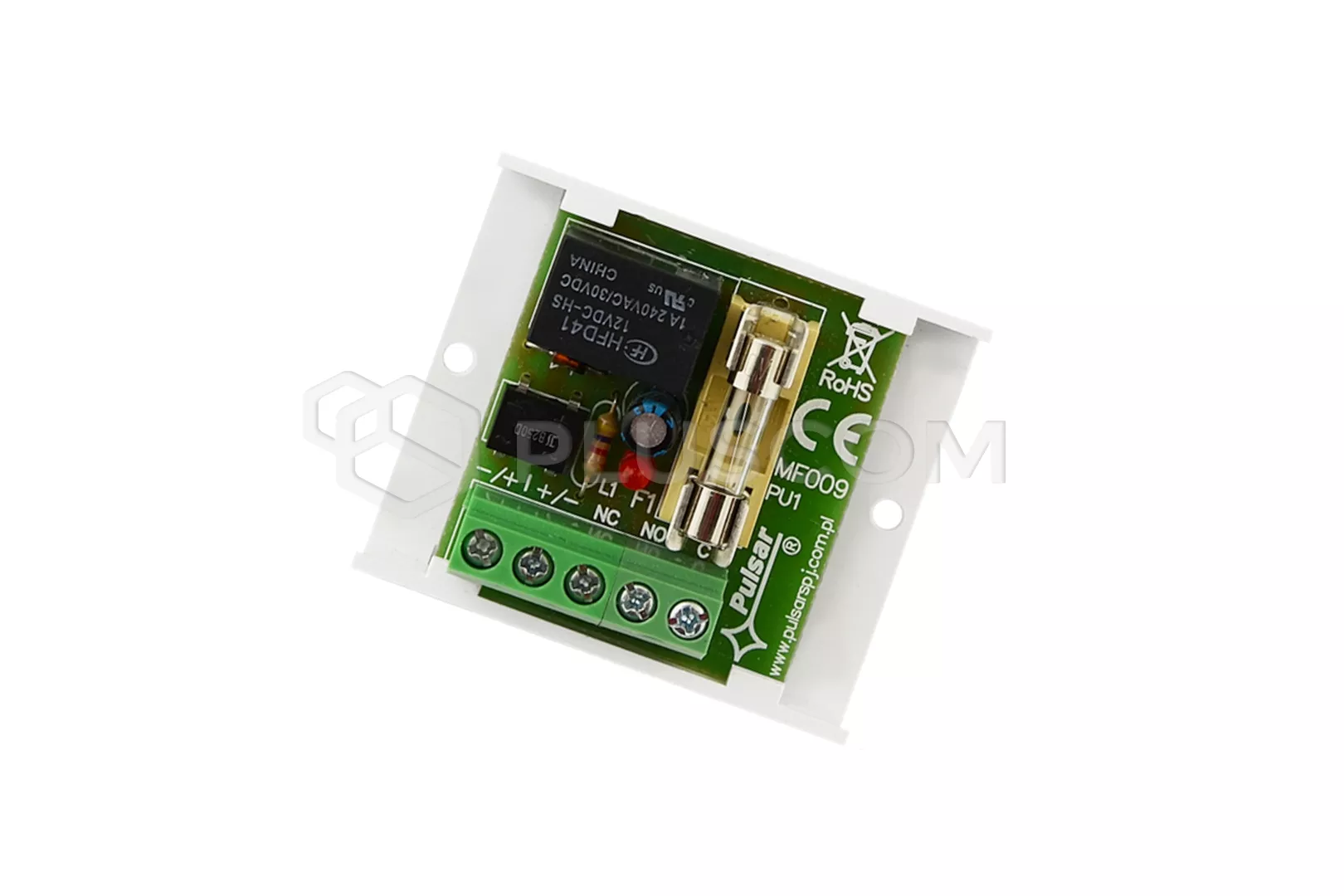

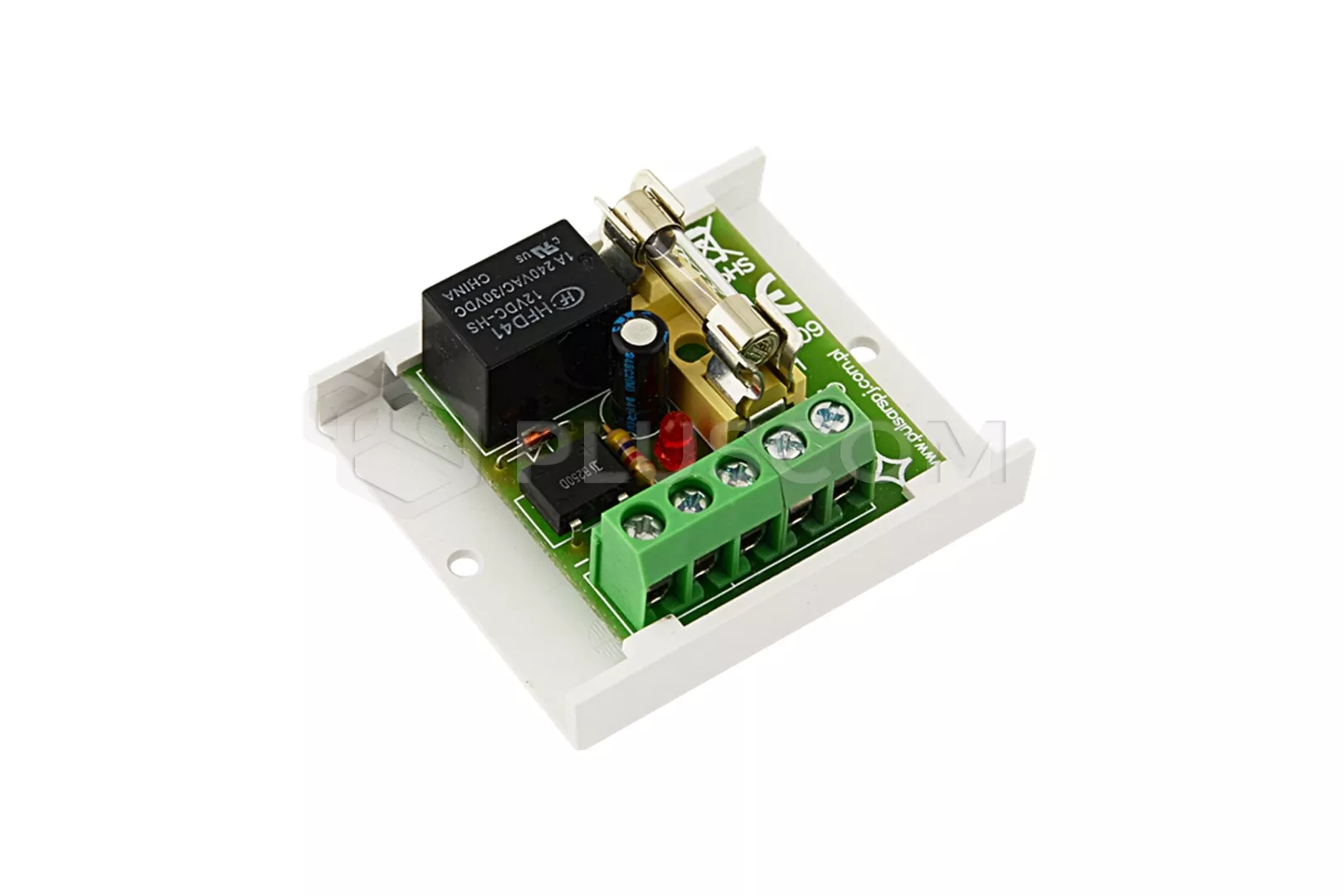

Moduł przekaźnikowy AWZ510 z bezpiecznikiem w obwodzie C/NC/NO przekaźnika (Moduł przekaźnikowy PU1)

Moduł przekaźnikowy Pulsar AWZ 510

Moduł przekaźnikowy Pulsar AWZ 510


ZASTOSOWANIE:
Moduł przekaźnikowy PU1 AWZ 510 przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu. Posiada szeregowy bezpiecznik w obwodzie przekaźnika. Dioda LED sygnalizuje działanie przekaźnika.

PARAMETRY TECHNICZNE:
  • napięcie cewki przekaźnika: 10-16V DC/AC
  • prąd cewki: 33mA 12V DC
  • ilość przekaźników: 1
  • rezystancja cewki: 360 OHM (-/+10%)
  • moc cewki: 400mW
  • czas załączenia/wyłączenia: 15ms/8ms (-/+5%)
  • obciążenie styków przekaźnika: max 30V DC, 50V AC, prąd max: 1A
  • wymiary: 50x43x20mm
  • waga: 0.04g

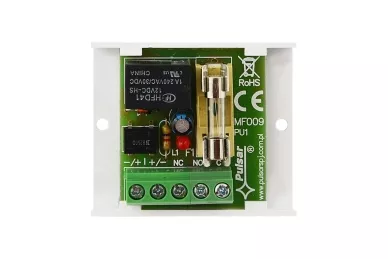

Moduł przekaźnikowy Pulsar AWZ 510

Moduł przekaźnikowy Pulsar AWZ 510


MONTAŻ:
Przekaźnik nie posiada obudowy, konstrukcja otwarta, dlatego zalecane jest umieszczenie modułu w obudowie, szafie lub puszce w sąsiedztwie centrali lub sterowanego urządzenia. Do montażu można wykorzystać zintegrowaną taśmę samoprzylepną lub wykorzystać otwory do przykręcenia listwy do podłoża.

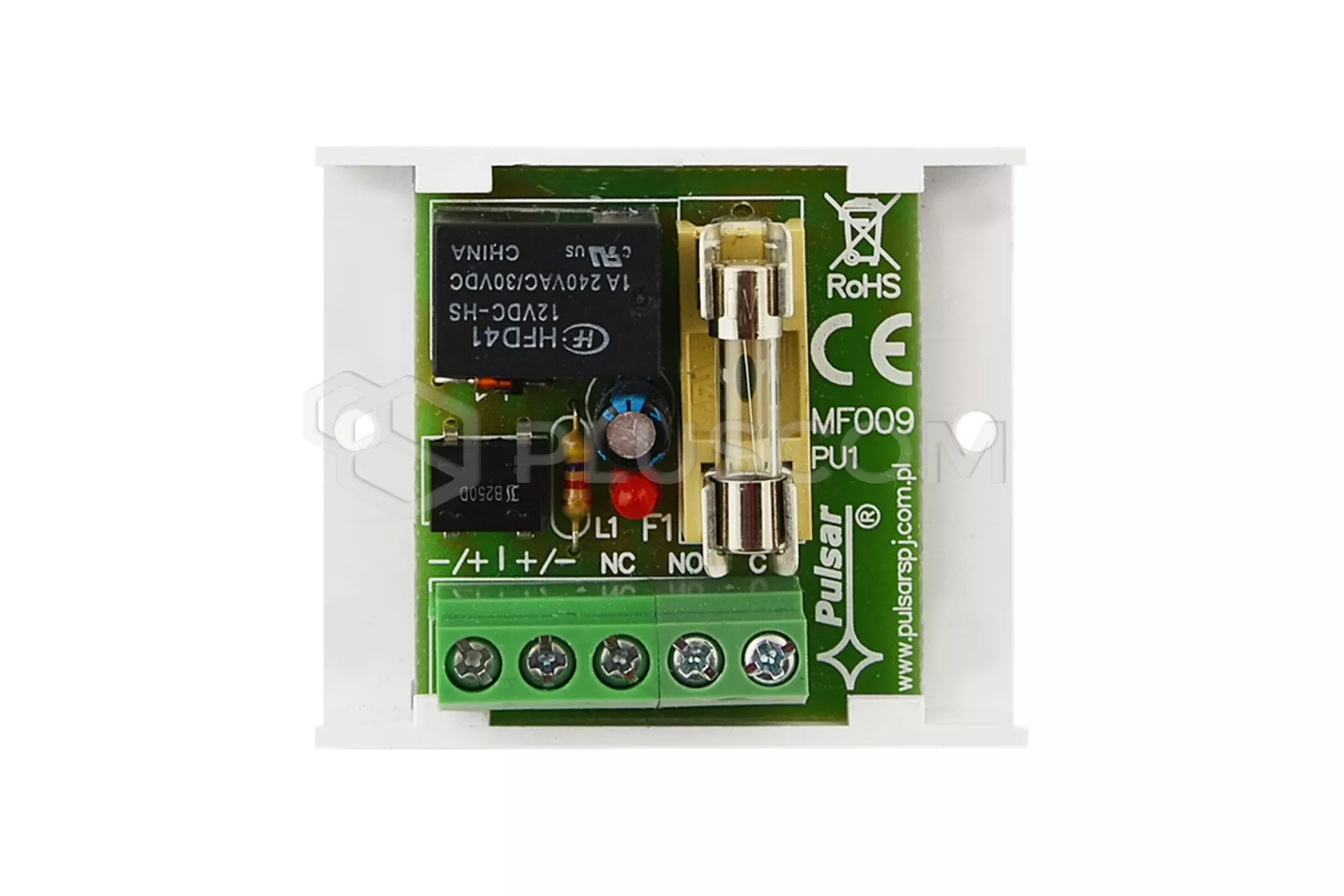

Moduł przekaźnikowy Pulsar AWZ 510

Moduł przekaźnikowy Pulsar AWZ 510

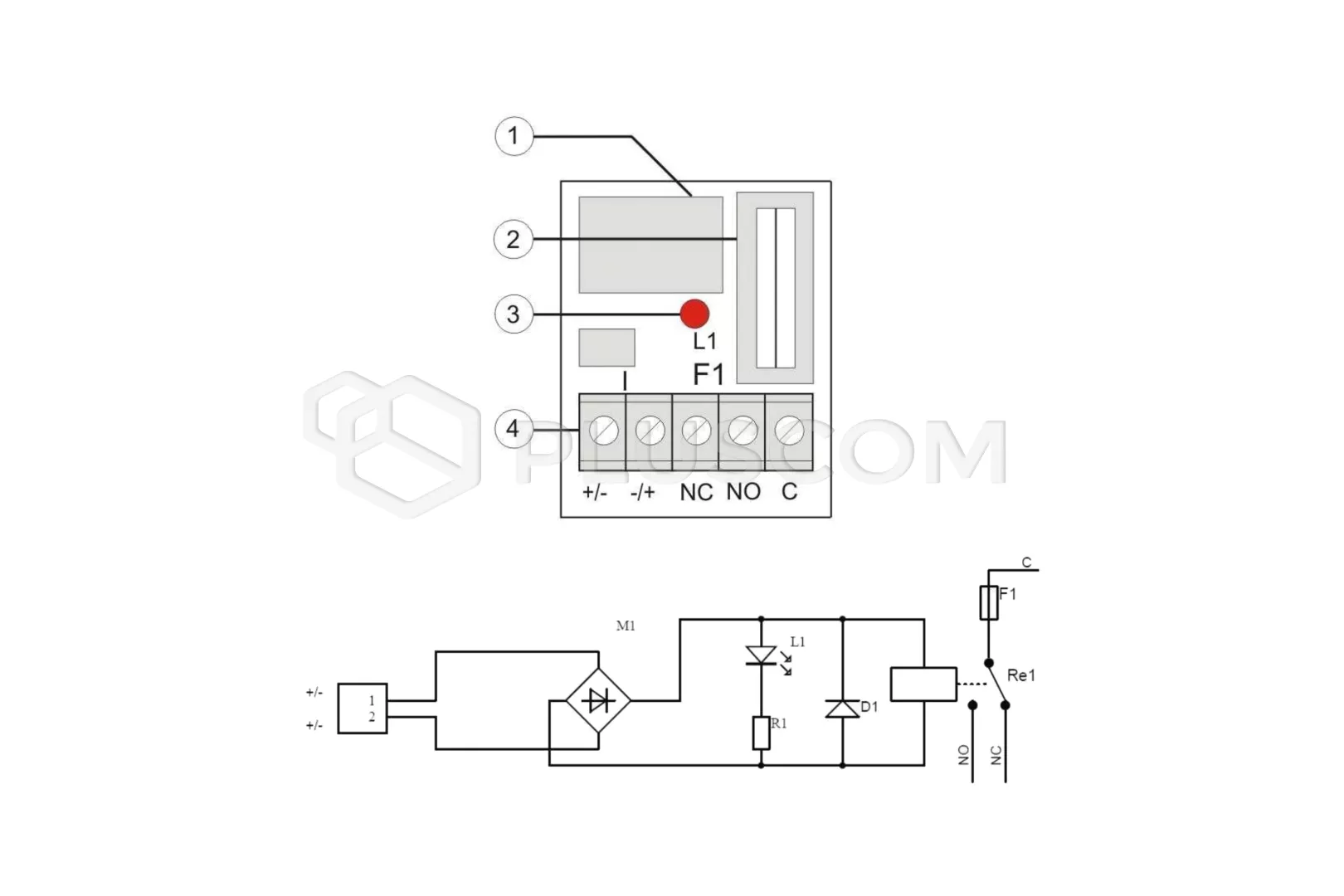

OPIS MODUŁU:
  1. przekaźnik
  2. bezpiecznik
  3. dioda LED sygnalizuje działanie przekaźnika
  4. zaciski modułu
ZACISKI MODUŁU:
  • +/-, wejścia napięcia sterującego działaniem przekaźnika
  • C - zacisk wspólny przekaźnika
  • NO - zacisk normalnie otwarty przekaźnika
  • NC - zacisk normalnie zamknięty przekaźnika
Materiały do pobrania
Karta Katalogowa 0.12 MB
Deklaracja CE 0.32 MB
Instrukcja 0.23 MB
