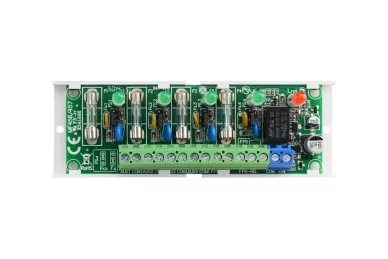

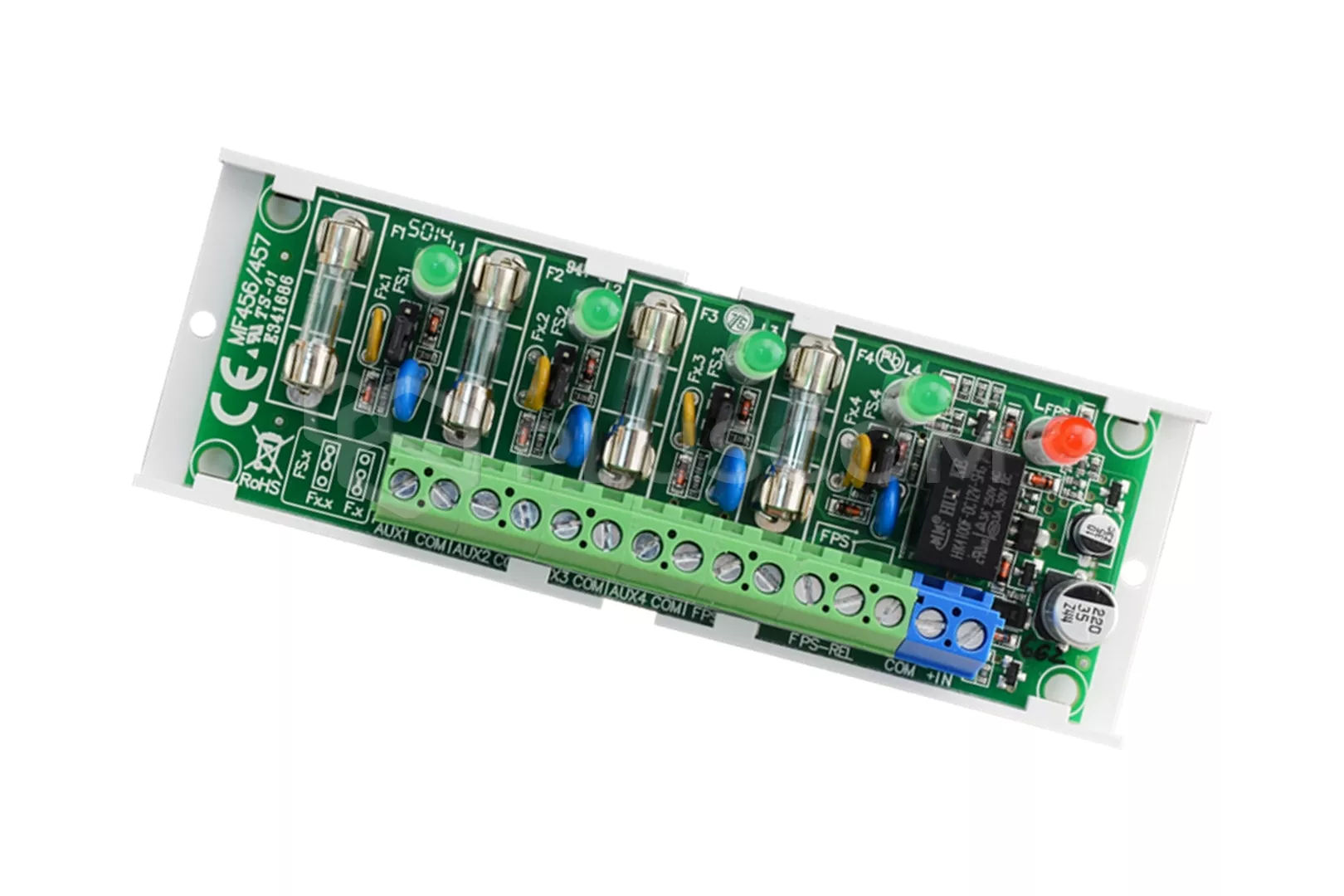

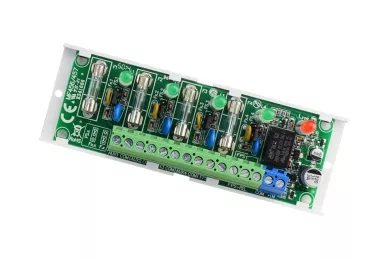

Moduł Bezpiecznikowy Pulsar AWZ588 4x0.5A

201,72 PLN zawiera 23.00% VAT
Kod produktu: #10659
Producent: Pulsar
  • Wyjścia: 4
  • Wejście: 4
  • Bezpiecznik: 4x0,5A – PTC/TOPIC
  • Napięcie wejściowe: 10-30VDC / 10-24VAC
  • Przekrój przewodu: max. 2.5mm2

Dostawa i podatek:
Polska VAT: 23.00% zmień
Koszt wysyłki od:
9,99 PLN

Produkty uzupełniające:
Moduł Bezpiecznikowy Pulsar AWZ536 5x0.5A

Pulsar AWZ588 - moduł bezpiecznikowy, rozdzielacz zasilania

Moduł umożliwia rozdział źródła zasilania w systemach niskonapięciowych wymagających napięcia z zakresu 10V÷30V DC lub 10V÷24V AC. Posiada wejście IN do podłączenia zasilania oraz cztery niezależnie zabezpieczonych wyjść. Wyjścia zasilania są zabezpieczone bezpiecznikami topikowymi 0,5A lub polimerowymi 0.5A. Dodatkowo każde z wyjść posiada zabezpieczenie w postaci werystora. Moduł ma wyjście techniczne FPS, które sygnalizuje awarię bezpiecznika lub awarię zasilania AC/DC.

Moduł Bezpiecznikowy Pulsar AWZ588 4x0.5A

Moduł Bezpiecznikowy Pulsar AWZ588 4x0.5A


Wbudowane zabezpieczenia:
  • przeciwzwarciowe SCP
  • przeciążeniowe OLP
  • przepięciowe

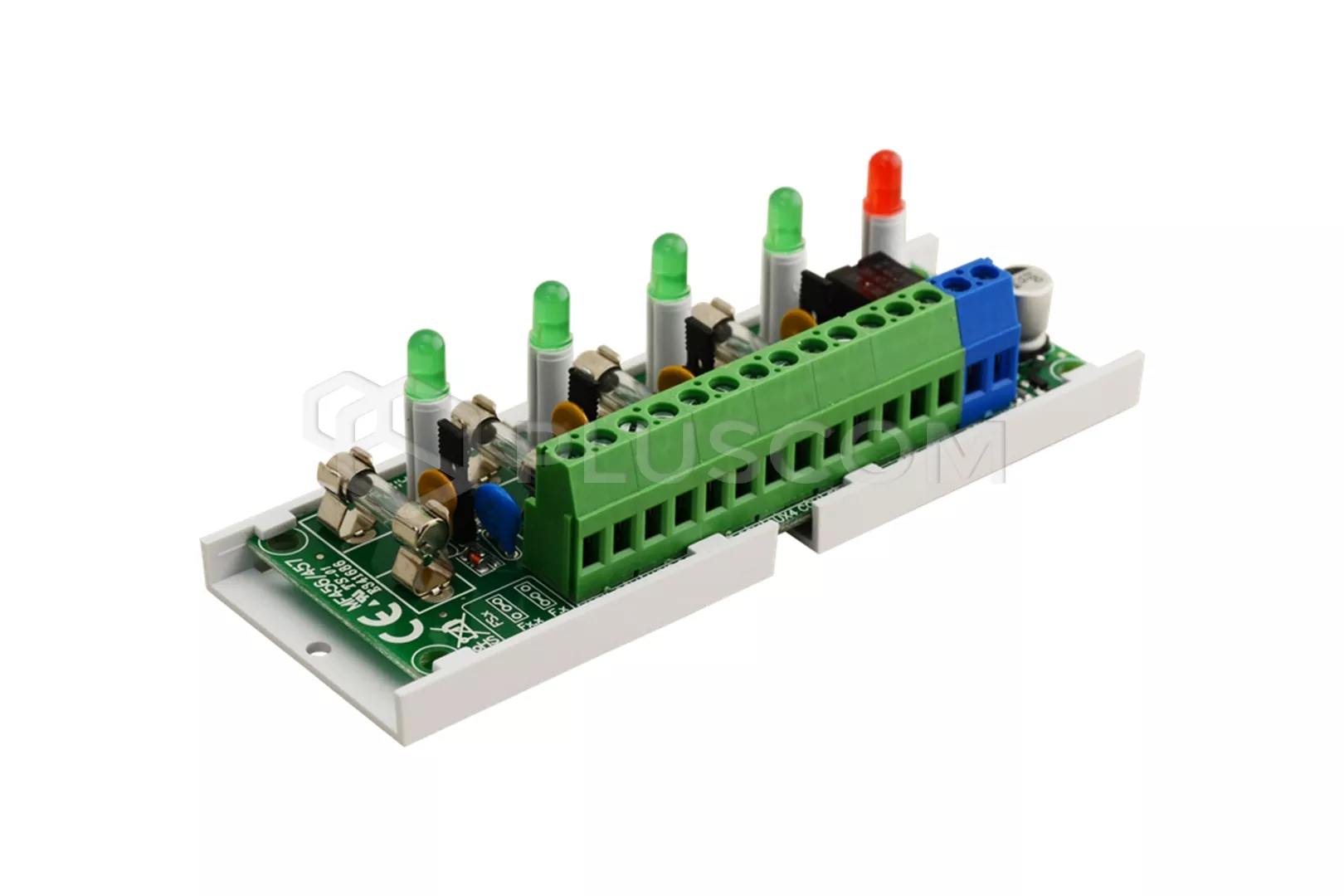

Płytka modułu została zamocowana na plastikowej podstawce która może być zamontowana do płaskiego podłoża przy pomocy 2 wkrętów ø3mm lub zintegrowanej taśmy samoprzylepnej.

Moduł Bezpiecznikowy Pulsar AWZ588 4x0.5A

Moduł Bezpiecznikowy Pulsar AWZ588 4x0.5A


PARAMETRY TECHNICZNE:
  • zakres napięcia zasilania: 10-30VDC / 10-24VAC
  • napięcie wyjściowe: Uaux = Uin (zgodne z napięciem zasilania)
  • pobór prądu:
    • 15mA-42mA 10-30V DC
    • 37mA-42mA 10-24V AC
  • ilość wejść zasilania: 1 (zaciski IN)– przewód 2.5mm2 max.
  • ilość wyjść: 4 (zaciski AUX)– przewód 2.5mm2 max.
  • bezpieczniki: 4x F 0,5A bezpiecznik topikowy lub PTC 0,5A (możliwość założenia bezpieczników 1A, brak na wyposażeniu)
  • temperatura pracy: -10°C..+50°C
  • wymiary: 125x43x32mm
  • waga: 0.10kg



Moduł Bezpiecznikowy Pulsar AWZ588 4x0.5A

Moduł Bezpiecznikowy Pulsar AWZ588 4x0.5A

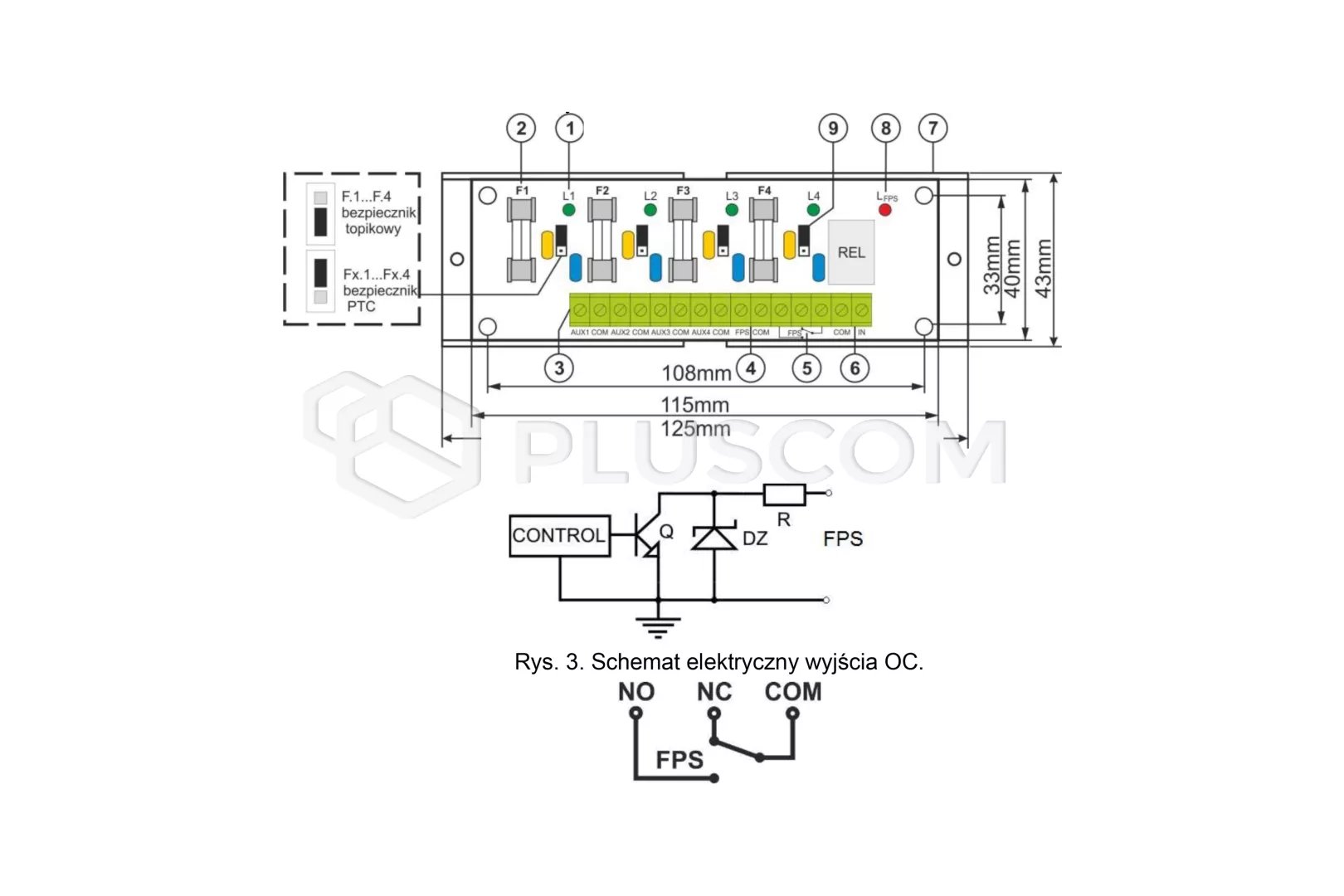

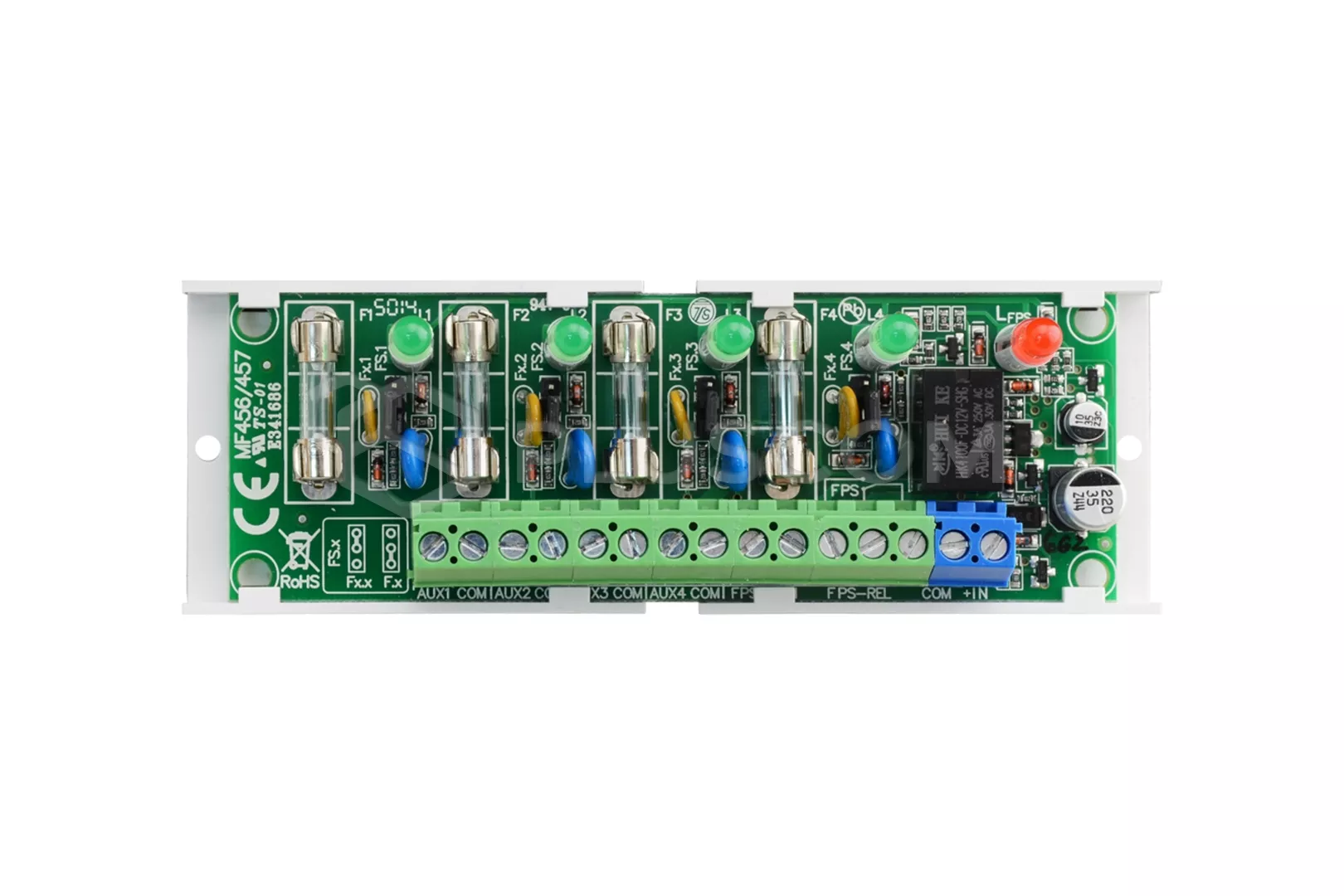

OPIS MODUŁU:
  1. L1-L4 diody LED zielone
  2. F1-F4 bezpieczniki w obwodach AUX (+)
  3. AUX1-AUX4 niezależnie zabezpieczone wyjścia, wspólny zacisk COM (-)
  4. FPS Wyjście techniczne awarii typu OV
  5. FPS Wyjście techniczne awarii, przekaźnikowe
  6. IN, COM – wejście zasilania modułu
  7. Listwa montażowa
  8. LFPS (czerwona) dioda sygnalizująca awarie
  9. Zworka wyboru bezpiecznika topikowego/PTC
