Moduł Bezpiecznikowy Pulsar AWZ536 5x0.5A

Pulsar AWZ536 - moduł bezpiecznikowy, rozdzielacz zasilania

Moduł umożliwia rozdział źródła zasilania w systemach niskonapięciowych wymagających napięcia z zakresu 10V÷30V DC lub 10V÷24V AC. Posiada wejście IN do podłączenia zasilania oraz pięć niezależnie zabezpieczonych wyjść. Wyjścia zasilania są zabezpieczone bezpiecznikami topikowymi 0,5A lub polimerowymi 0.5A. Dodatkowo każde z wyjść posiada zabezpieczenie w postaci werystora. Moduł ma wyjście techniczne FPS, które sygnalizuje awarię bezpiecznika lub awarię zasilania AC/DC.

Moduł Bezpiecznikowy Pulsar AWZ536 5x0.5A

• przeciwzwarciowe SCP
• przeciążeniowe OLP
• przepięciowe


Moduł Bezpiecznikowy Pulsar AWZ536 5x0.5A

• zakres napięcia zasilania: 10-30VDC / 10-24VAC
• napięcie wyjściowe: Uaux = Uin (zgodne z napięciem zasilania)
• pobór prądu:

• • 6mA-41mA 10-30V DC
  • 10mA-32mA 10-24V AC

• ilość wejść zasilania: 1 (zaciski IN)– przewód 2.5mm2 max.
• ilość wyjść: 5 (zaciski AUX)– przewód 2.5mm2 max.
• bezpieczniki: 5x F 0,5A bezpiecznik topikowy lub PTC 0,5A (możliwość założenia bezpieczników 1A, brak na wyposażeniu)
• temperatura pracy: -10°C..+50°C
• wymiary: 150x43x30mm
• waga: 0.12kg

Moduł Bezpiecznikowy Pulsar AWZ536 5x0.5A

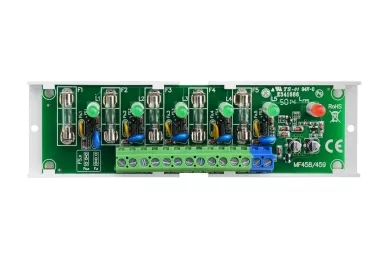

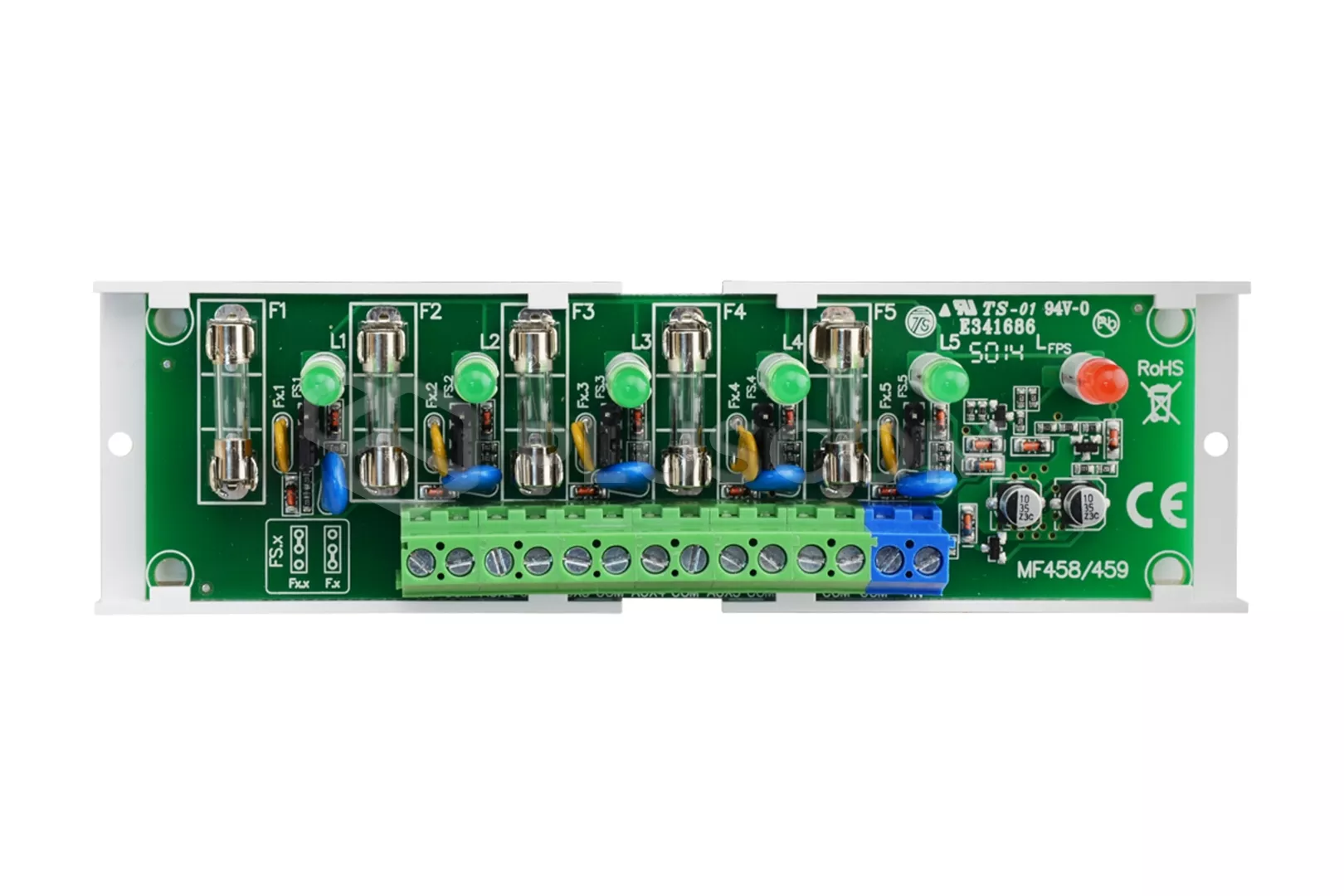

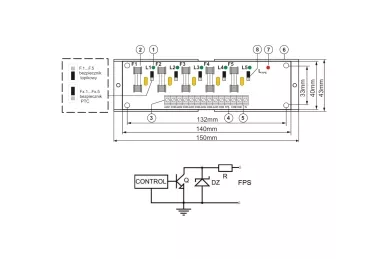

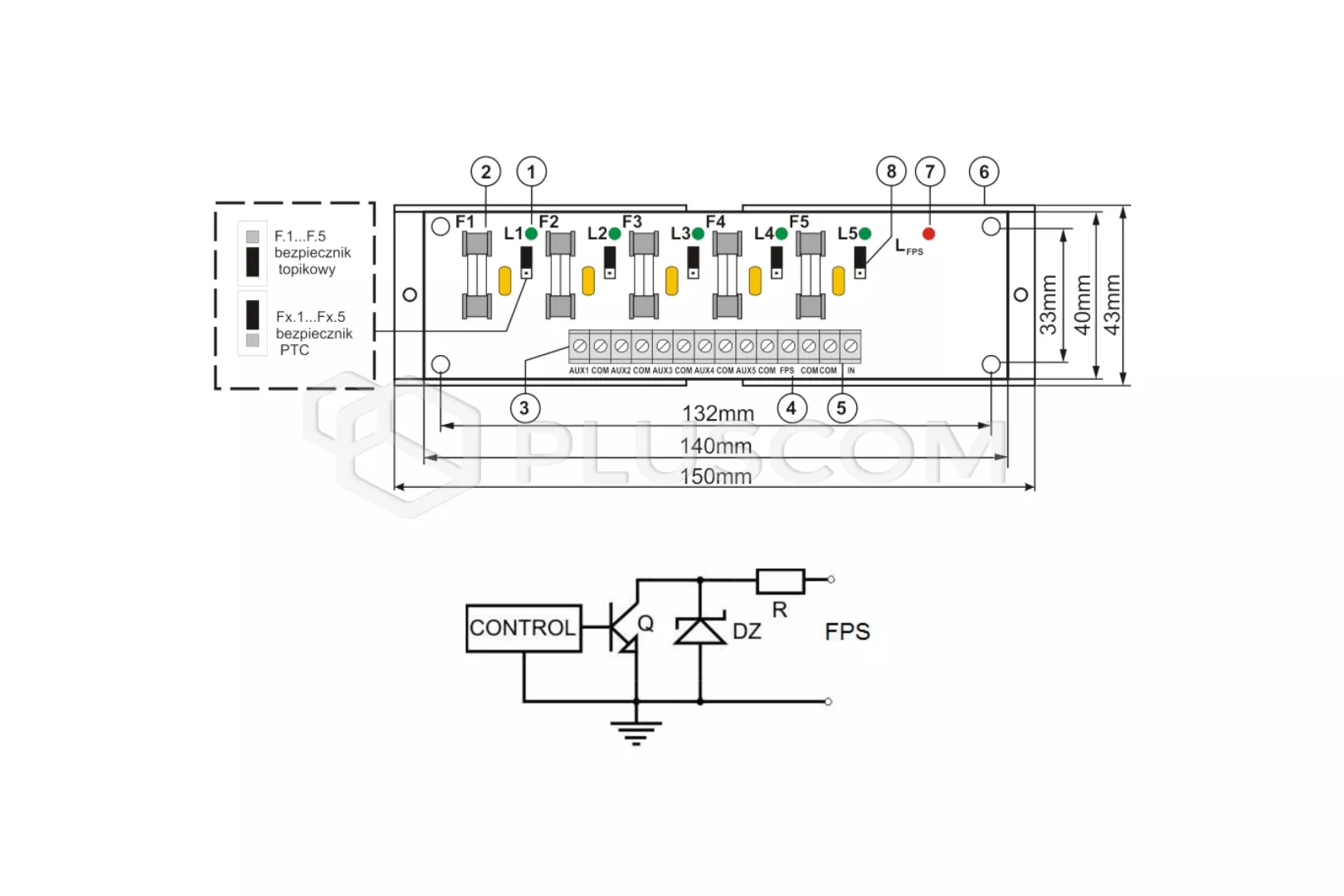

OPIS MODUŁU: L1-L5 diody LED zielone F1-F5 bezpieczniki w obwodach AUX (+) AUX1-AUX5 niezależnie zabezpieczone wyjścia, wspólny zacisk COM (-) FPS Wyjście techniczne awarii IN, COM – wejście zasilania modułu Listwa montażowa LFPS (czerwona) dioda sygnalizująca awarie Zworka wyboru bezpiecznika topikowego/PTC
