Satel MAGENTA Rilevatore digitale di rottura del vetro

Rivelatore MAGENTA consente di rilevare la rottura di vetri ordinari, temprati e stratificati. Il rilevatore emette un allarme quando viene registrato in sequenza un suono a bassa (impatto) e alta frequenza (rottura del vetro). Il canale ad alta frequenza viene analizzato per 4 secondi dopo la ricezione dell'onda sonora a bassa frequenza.

Caratteristiche

• Analisi avanzata del suono a doppia traccia.
• Sensibilità di rilevamento regolabile all'infinito.
• Indicazione di bassa tensione di alimentazione (inferiore a 9 V ±5%).
• LED di segnalazione.
• Contatto antimanomissione che reagisce all'apertura della custodia e al distacco da terra.

Satel MAGENTA Rilevatore digitale di rottura del vetro

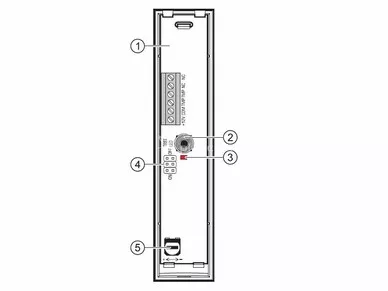

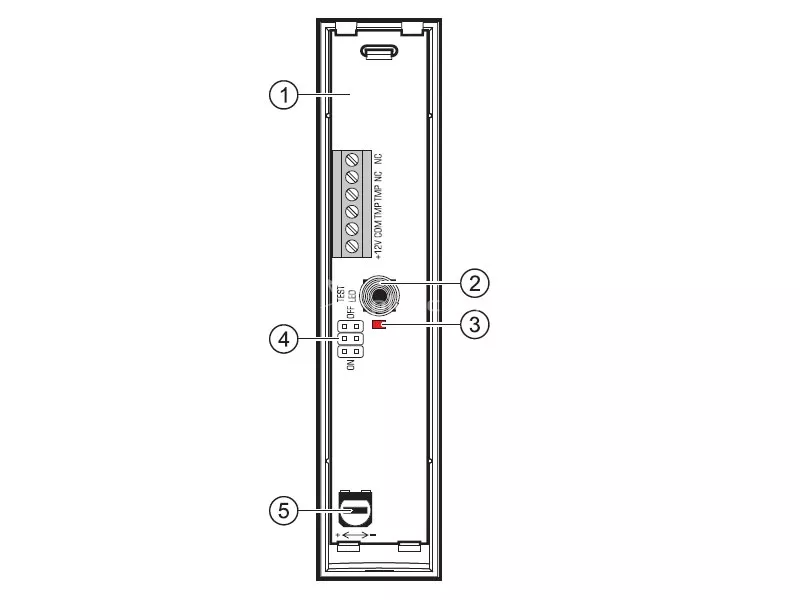

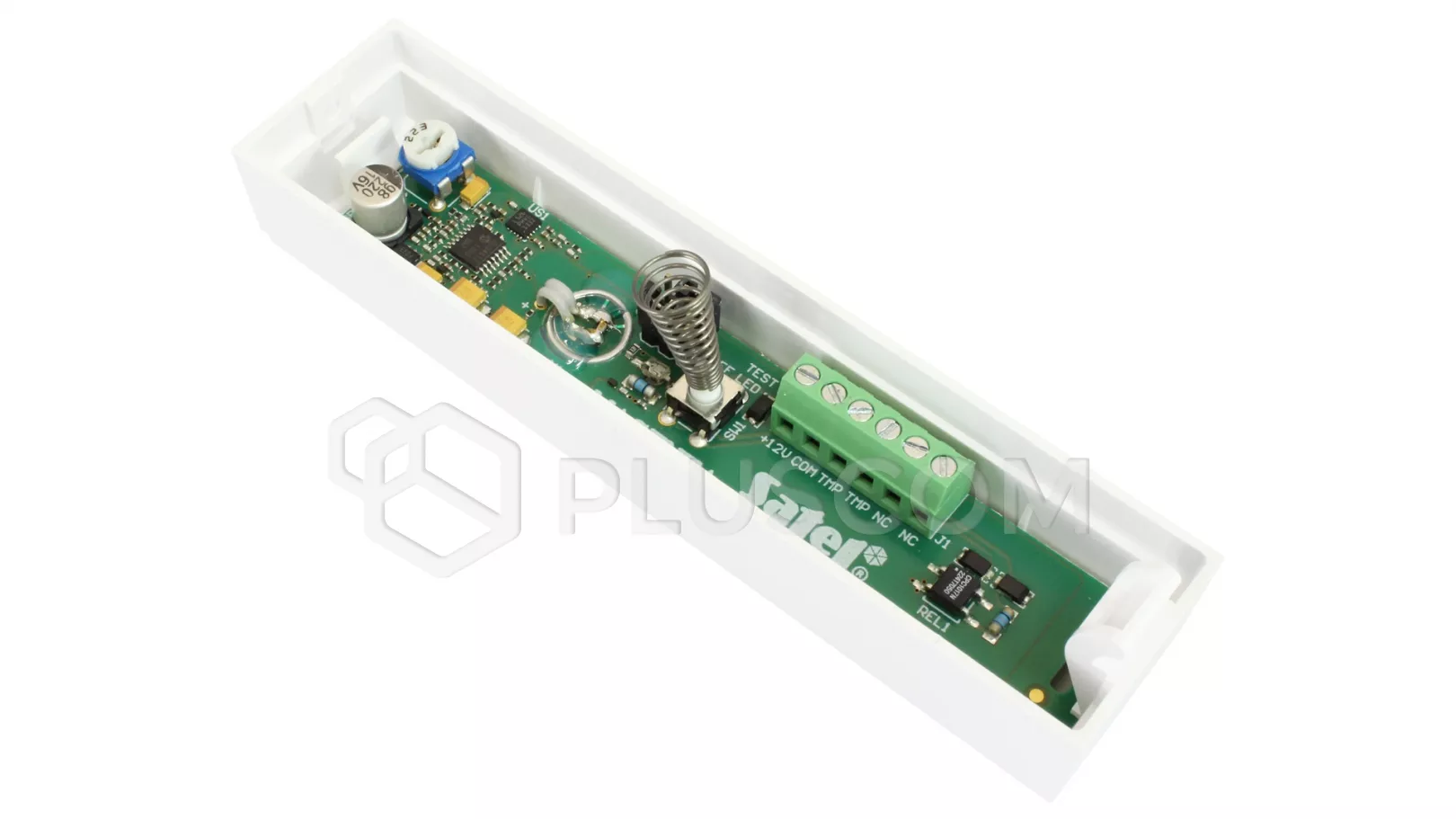

Descrizione a disegno:

1. terminali:
   • +12V - ingresso di alimentazione +12 V DC (±15%)
   • COM - terra
   • TMP - uscita tamper (NC)
   • NC - uscita di allarme (NC).
2. contatto antimanomissione.
3. LED di segnalazione rosso:
   • rilevamento di un suono a bassa frequenza - si accende per 0,5 secondi
   • allarme - si accende per 2 secondi
   • modalità test - breve lampeggio ogni 3 secondi
   • bassa tensione di alimentazione - si accende
4. pin per la configurazione del rilevatore:

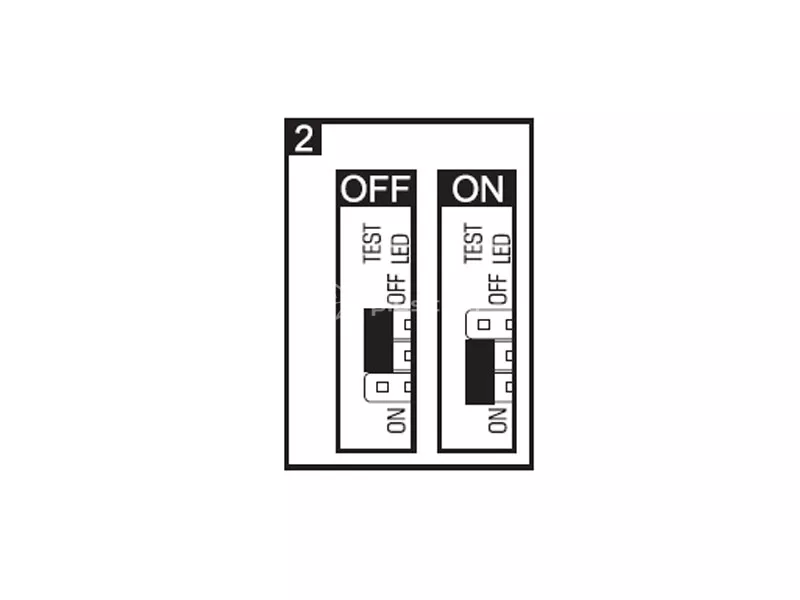

   • TEST - abilita/disabilita la modalità di test. In modalità test, il rilevatore segnala un allarme quando viene rilevato un suono ad alta frequenza. Per testare il rilevatore si consiglia di utilizzare l'INDIGO TESTER. La modalità di test è attivata quando i pin sono in posizione ON (figura seguente).


     Satel MAGENTA Rilevatore digitale di rottura del vetro

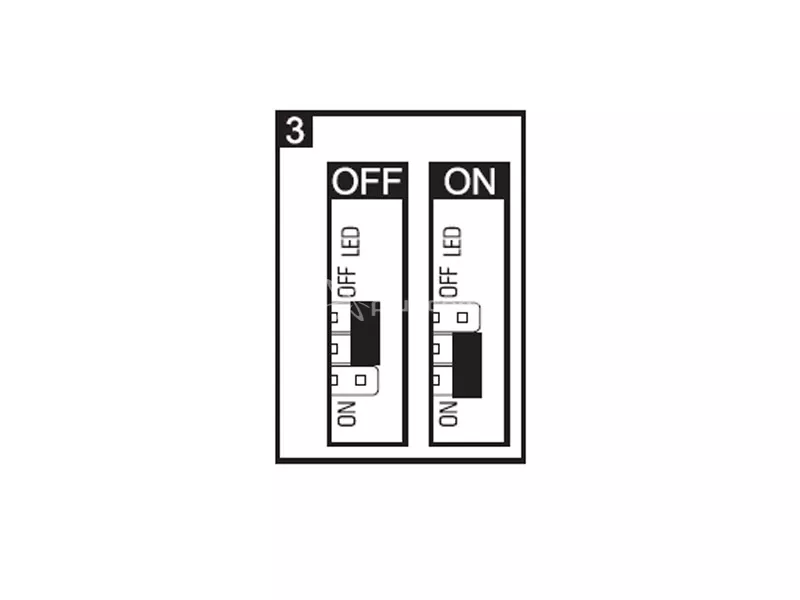

   • LED - LED acceso/spento. Il LED è acceso quando i pin sono in posizione ON (figura seguente).


     Satel MAGENTA Rilevatore digitale di rottura del vetro

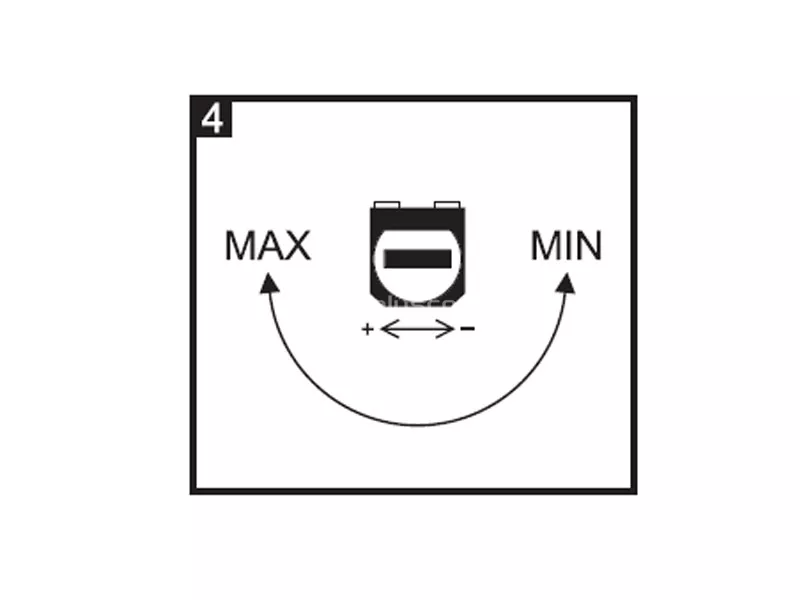

5. potenziometro per la regolazione della sensibilità di rilevamento (figura seguente)


   Satel MAGENTA Rilevatore digitale di rottura del vetro

Montaggio

Il rilevatore è progettato per essere installato in ambienti chiusi con umidità normale. Le superfici vetrate protette devono trovarsi all'interno del campo di rilevamento del rilevatore.

Tenere presente che tende, tendaggi, rivestimenti morbidi dei mobili, piastrelle acustiche, ecc. non devono trovarsi nel campo di rilevamento del rilevatore. Tenere presente che tende, tendaggi, rivestimenti di mobili morbidi, piastrelle acustiche, ecc. assorbono il suono e compromettono il campo di rilevamento del rilevatore.

1. Aprire l'alloggiamento del rilevatore.
2. Praticare un foro alla base dell'alloggiamento per i cavi.
3. Far passare i fili attraverso l'apertura praticata.

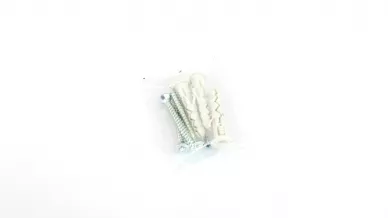

4. Fissare la base dell'involucro alla superficie di montaggio con tasselli e viti.
5. Configurare il rilevatore utilizzando i ponticelli e il potenziometro.
6. Collegare i fili ai terminali corrispondenti sulla scheda elettronica.
7. Chiudere la custodia del rilevatore.

Si consiglia di testare il rilevatore:
