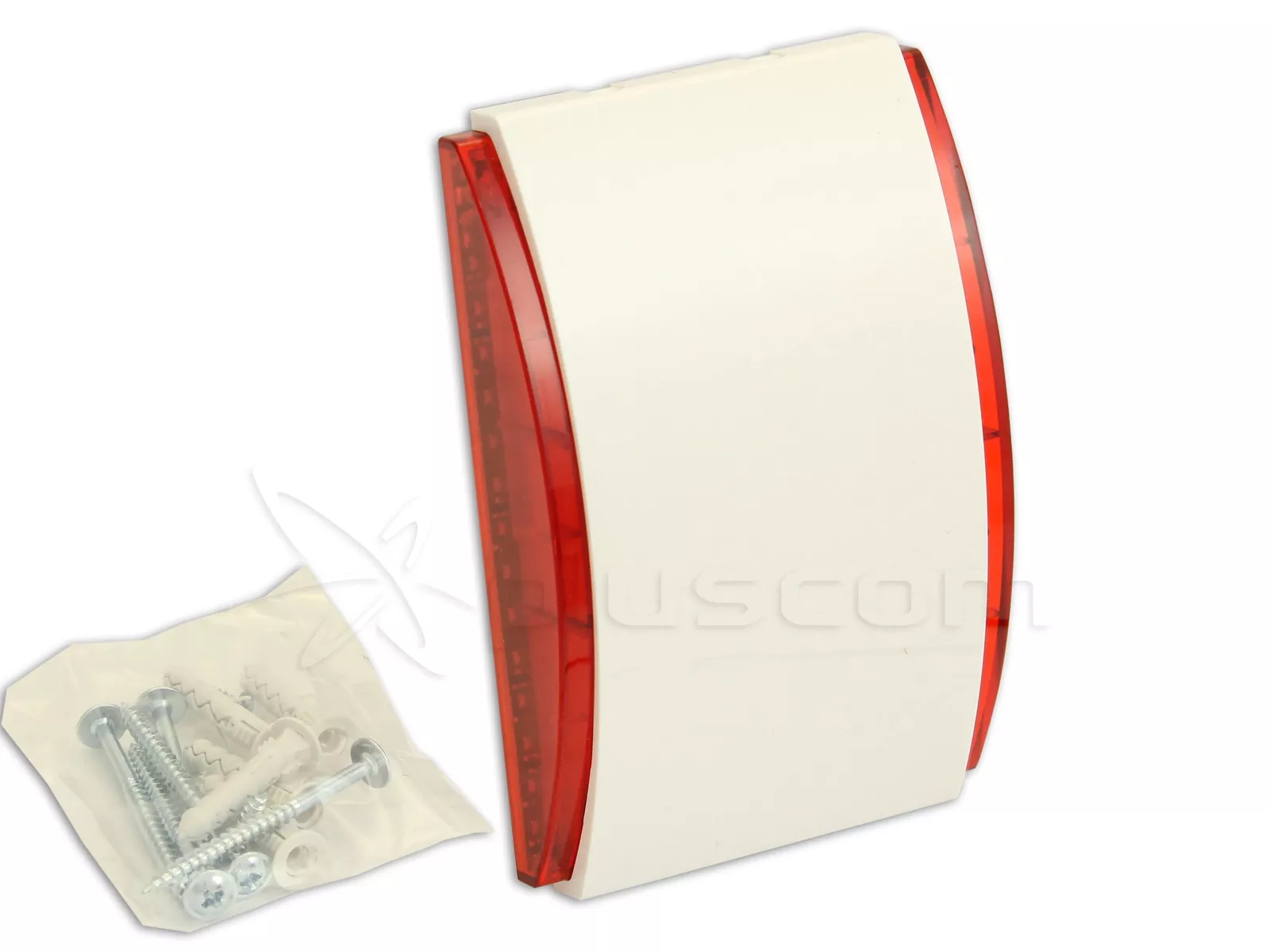

Satel SPW-220R Dispositivo di segnalazione ottica/acustica interno (rosso)

Proprietà

• Segnalazione acustica generata da un trasduttore piezoelettrico.
• Segnalazione ottica fornita da due serie di LED.
• Uno dei tre tipi di segnalazione acustica possibili.
• Protezione antimanomissione contro l'apertura dell'alloggiamento e contro il distacco da terra.
• Alloggiamento in policarbonato PC LEXAN ad alto impatto, caratterizzato da un'elevata resistenza meccanica.

Satel SPW-220R Dispositivo di segnalazione ottica/acustica interno (rosso)

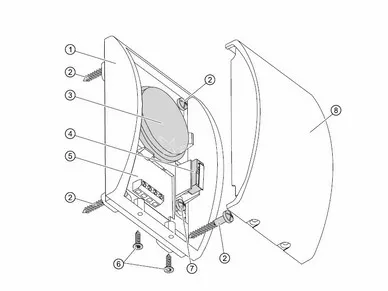

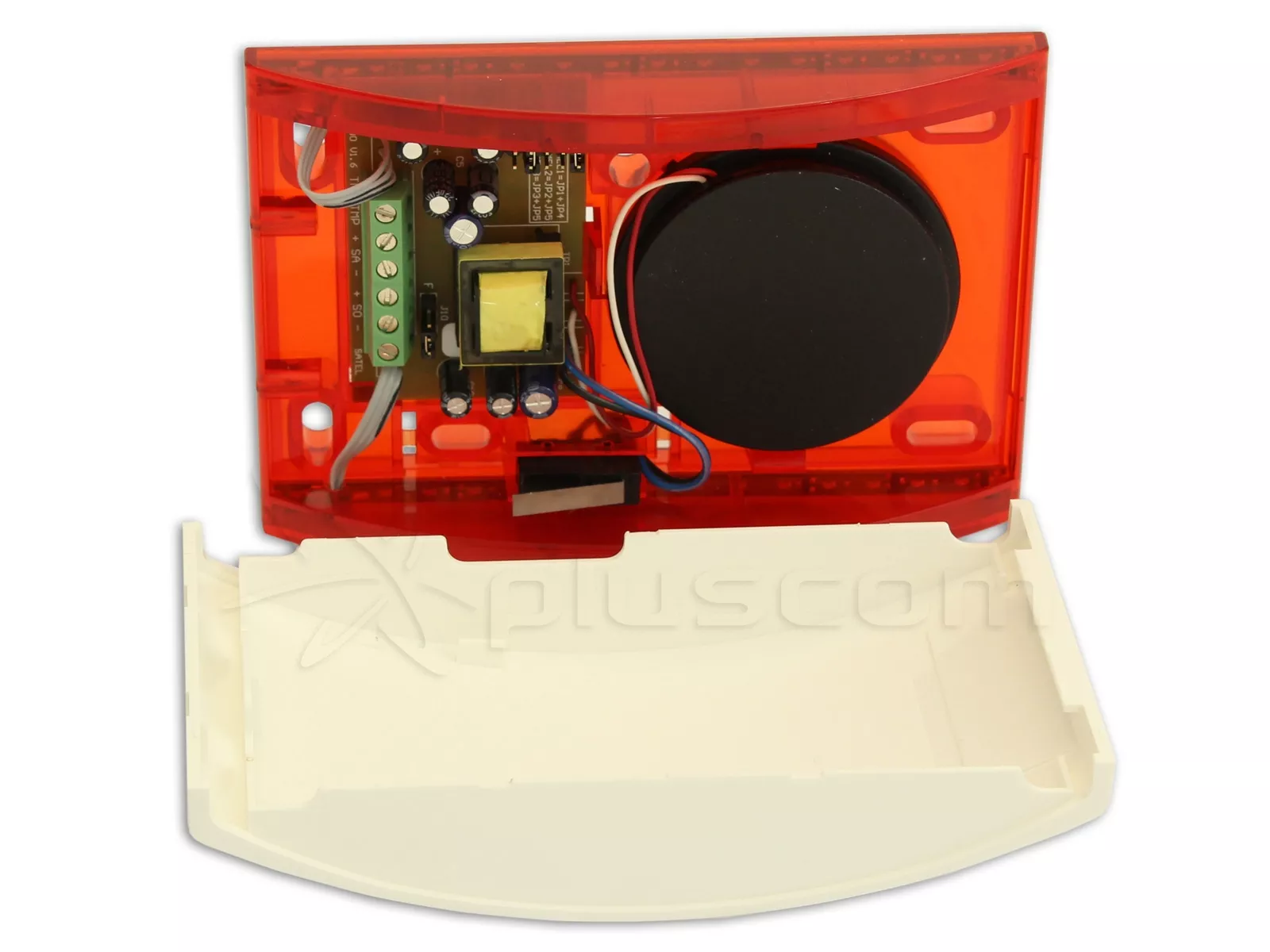

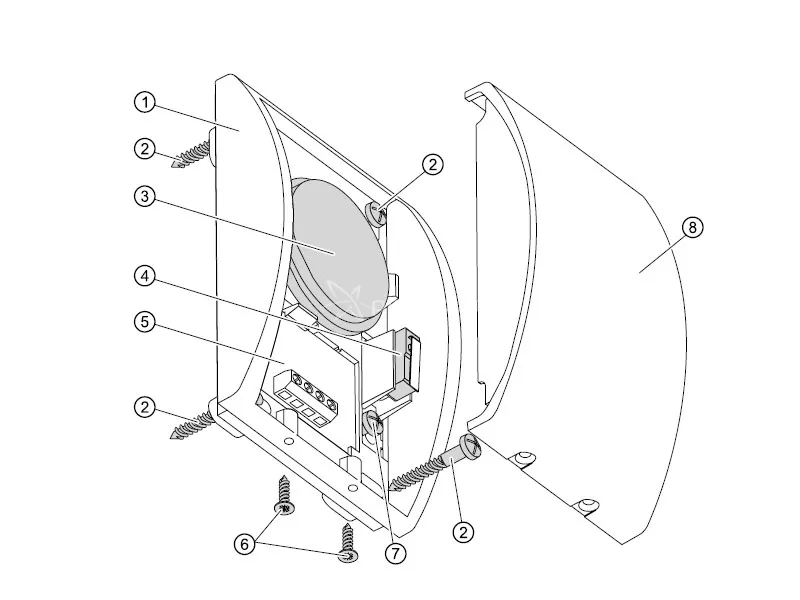

Descrizione del dispositivo di segnalazione

1. base dell'alloggiamento
2. viti di fissaggio del dispositivo di allarme alla base
3. trasduttore piezoelettrico
4. contatto antimanomissione
5. scheda elettronica
6. viti di bloccaggio del coperchio della custodia
7. vite di messa a terra interruttore antimanomissione dell'involucro
8. coperchio dell'alloggiamento

Dispositivo di segnalazione SPW-220 disponibile nel colore blu

Satel SPW-210BL Ecoscandaglio interno (blu)

17.75 EUR

 Aggiungi al carrello

Satel SPW-220R Dispositivo di segnalazione ottica/acustica interno (rosso)

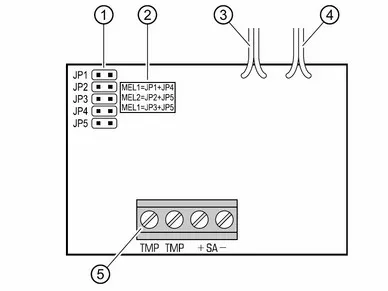

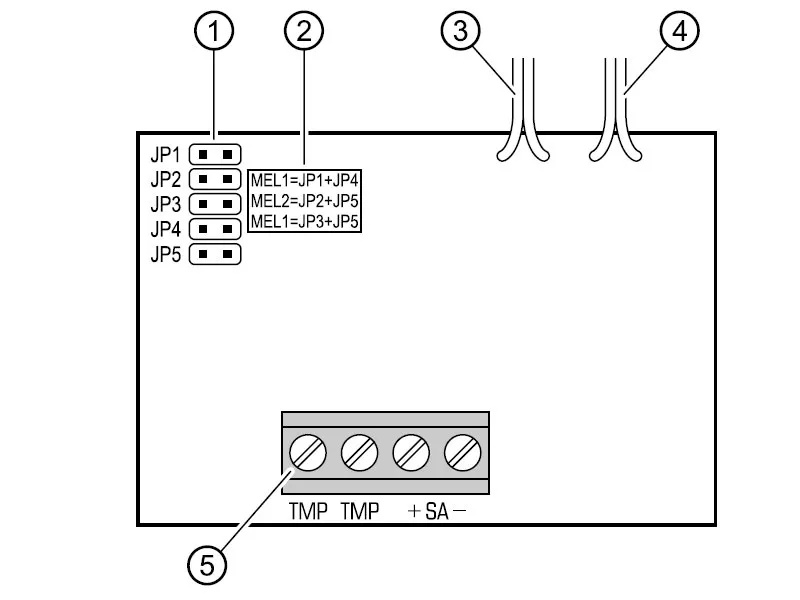

Descrizione dello schema

1. Spilli per l'impostazione del tipo di segnale acustico
2. descrizione di come inserire i ponticelli per i segnali acustici corrispondenti
3. fili per il trasduttore piezoelettrico
4. fili per i contatti tamper
5. fili per le unità LED
6. terminali:
   • TMP - circuito antimanomissione (NC)
   • +SA- - segnalazione acustica
   • +SO- - segnalazione ottica

Montaggio

Il segnalatore può essere utilizzato solo in ambienti interni.

Il segnalatore deve essere montato su una superficie piana utilizzando tasselli e viti.

Tutti i collegamenti devono essere effettuati con l'alimentazione del sistema di allarme disattivata.

È possibile controllare due tipi di segnalazione da un'uscita della centrale collegata in parallelo +SA con connettori +SO e -SA con connettori -SO.
