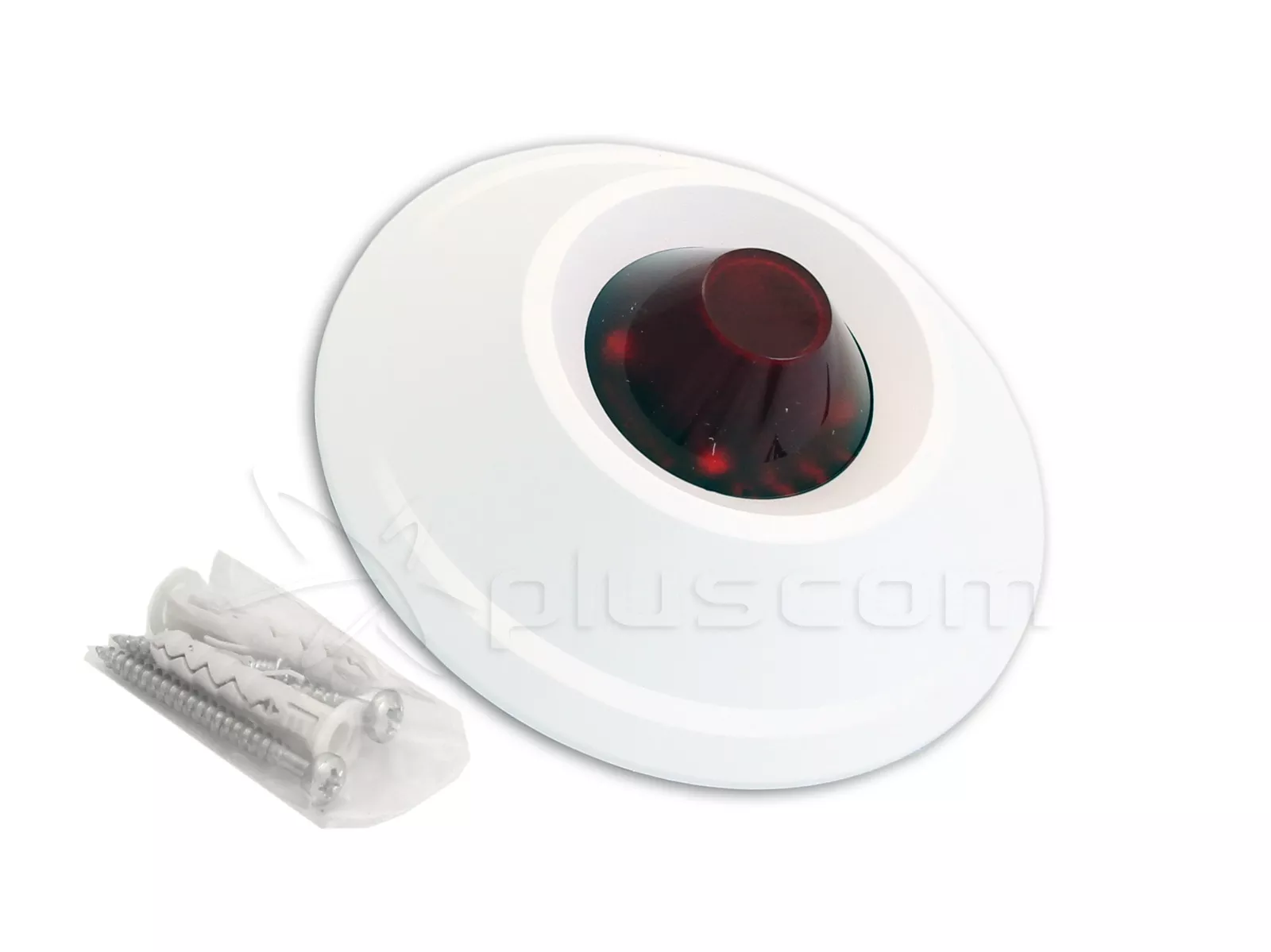

Satel SOW-300R Allarme visivo interno (rosso)

Proprietà

• Segnalazione ottica fornita da una serie di LED.
• Possibilità di scegliere tra tre tipi di segnalazione ottica.
• Protezione antimanomissione contro l'apertura dell'alloggiamento.

Sygnalizator dostępny również w kolorze niebieskiem{REL_1181} i pomarańczowym {REL_1159}

Satel SOW-300R Allarme visivo interno (rosso)

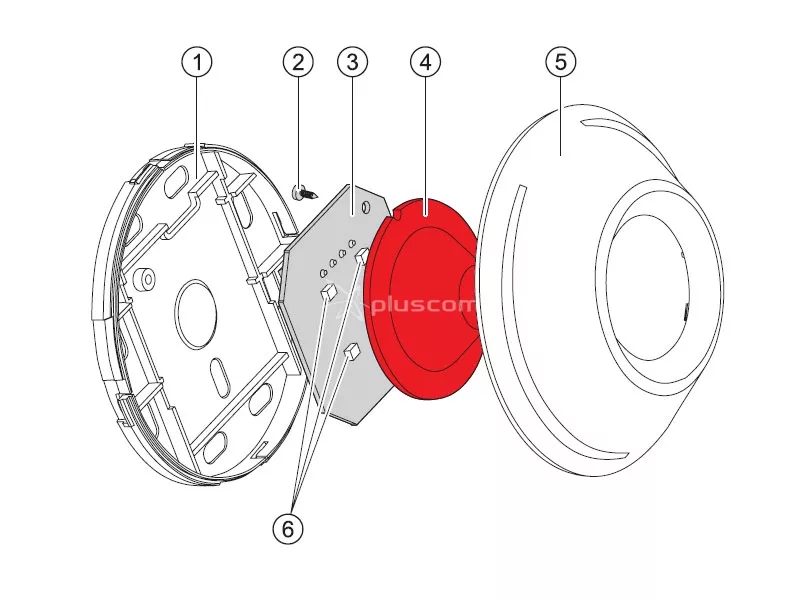

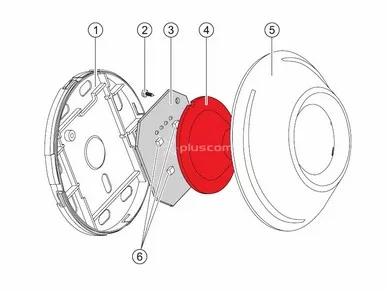

Spiegazione del disegno

1. base dell'alloggiamento.
2. vite di fissaggio della scheda elettronica al coperchio.
3. Scheda elettronica.
4. Elemento di copertura trasparente che diffonde la luce.
5. copertura.
6. LED.

Satel SOW-300R Allarme visivo interno (rosso)

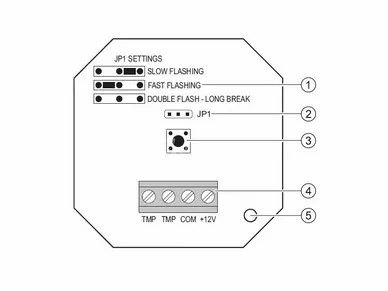

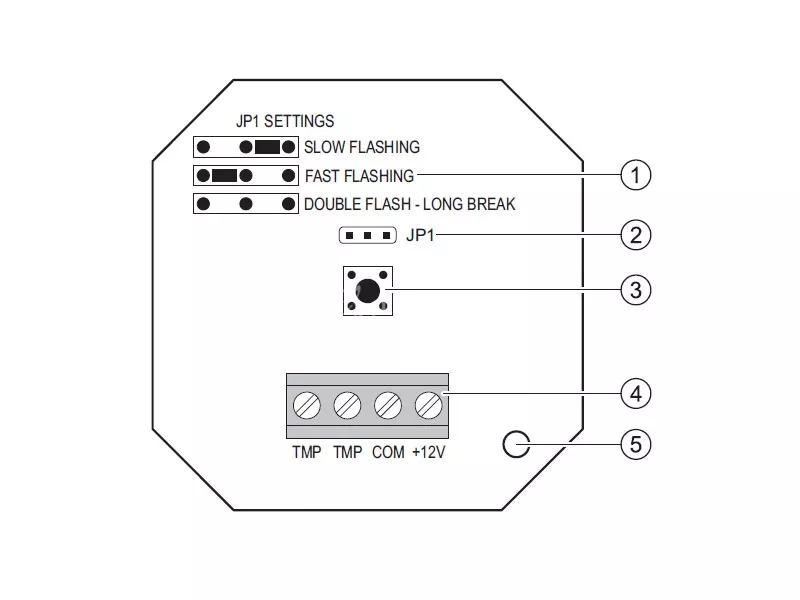

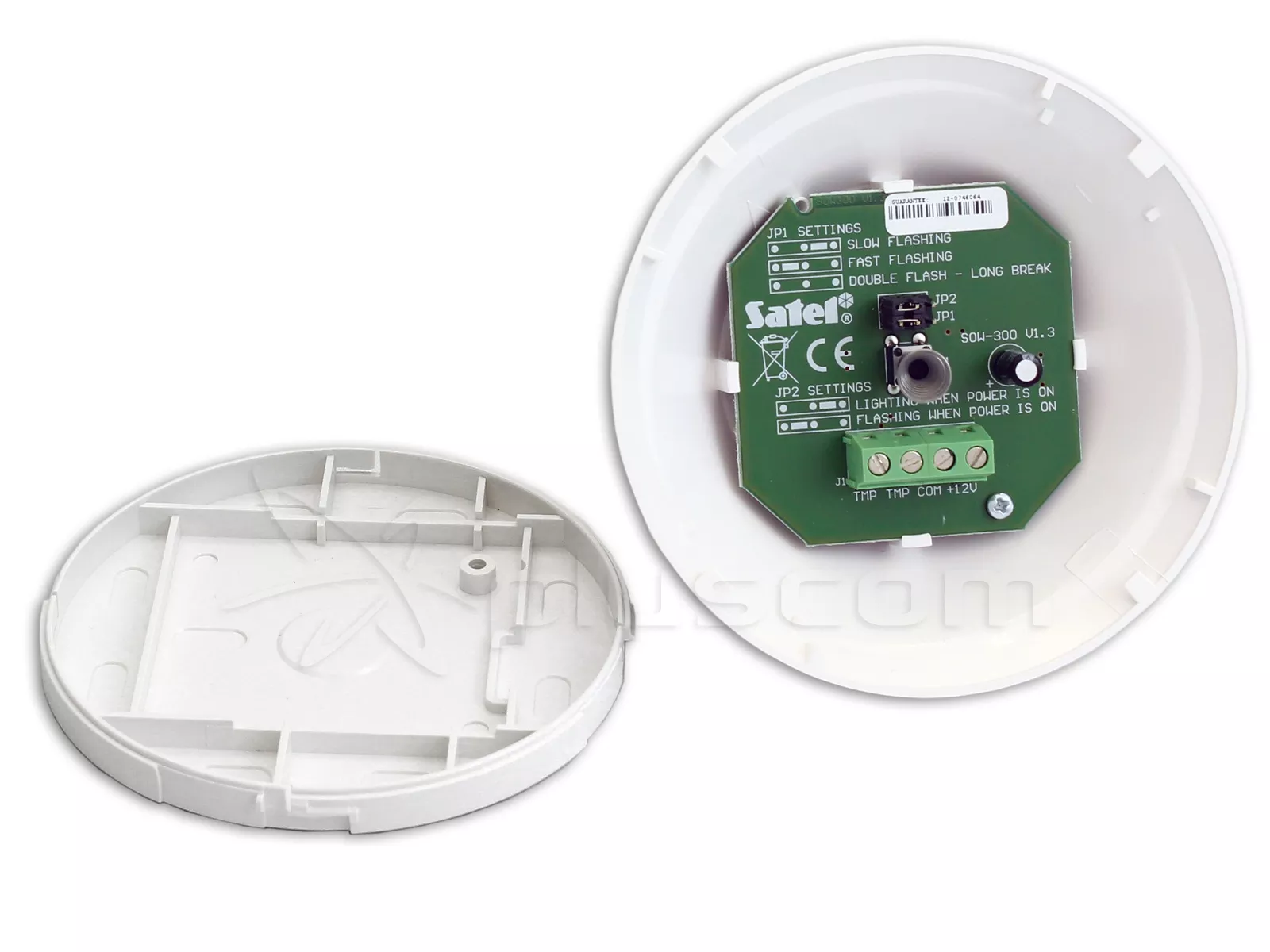

Descrizione del diagramma

1. descrizione di come inserire i ponticelli per i corrispondenti tipi di segnalazione ottica:
   • lampeggio lento (una volta al secondo),
   • lampeggio veloce (due volte al secondo),
   • due lampeggi seguiti da una pausa di un secondo.
2. Spinotti JP1 per l'impostazione del tipo di segnalazione ottica.
3. contatto antimanomissione che reagisce all'apertura dell'involucro.
4. terminali:
   • TMP - contatto antimanomissione.
   • COM - terra.
   • +12V - ingresso di alimentazione.
5. foro per la vite di fissaggio.

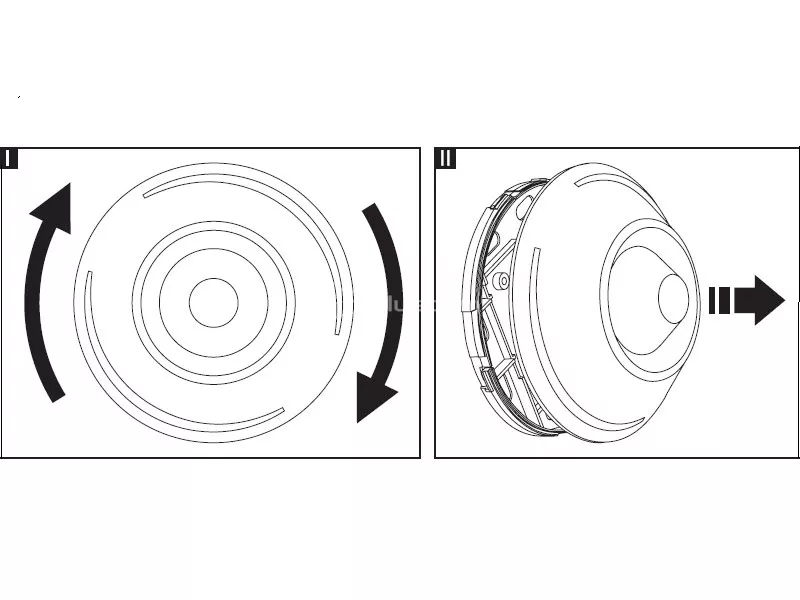

Montaggio

Il faro può essere utilizzato solo in ambienti interni.
