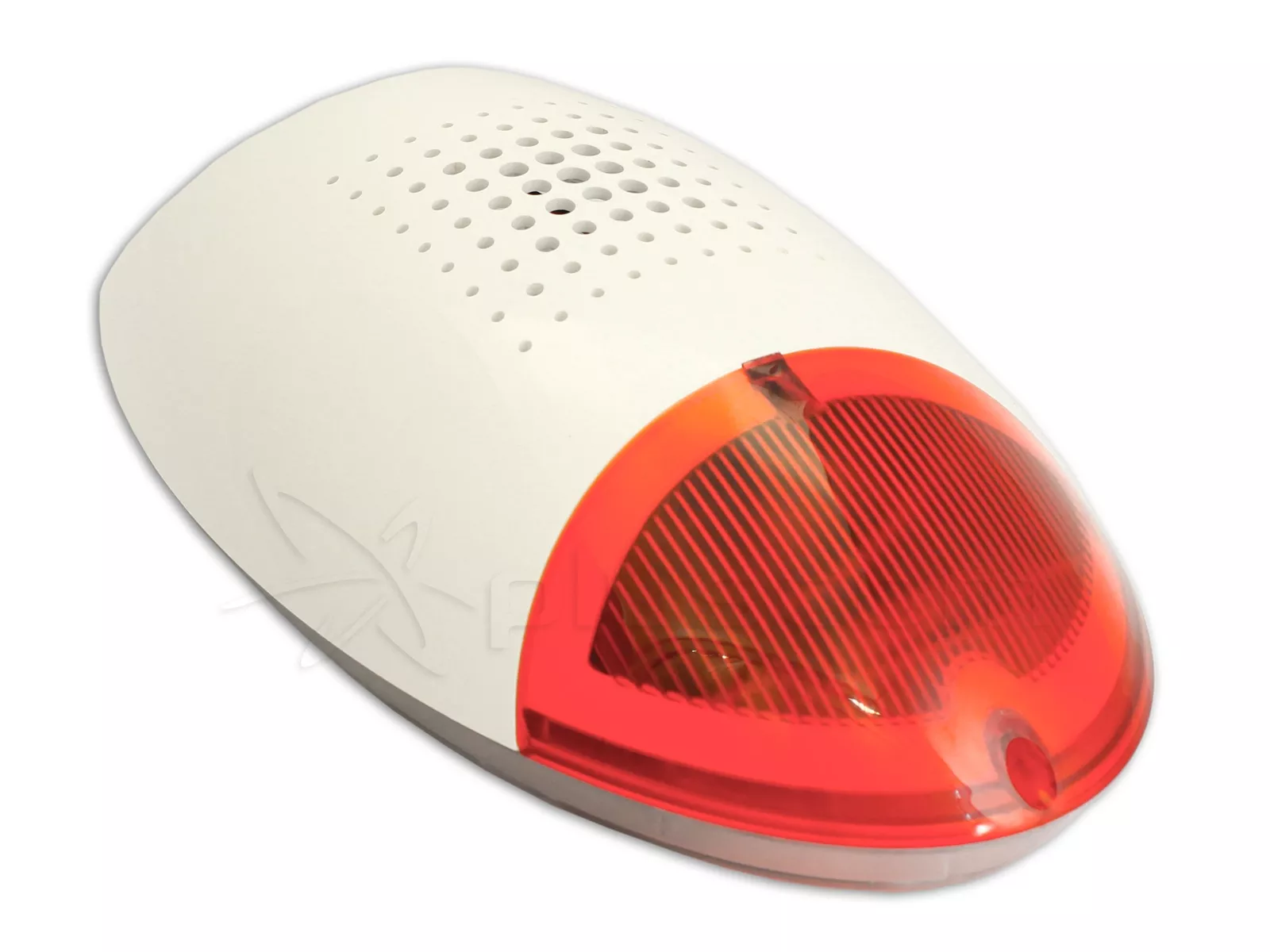

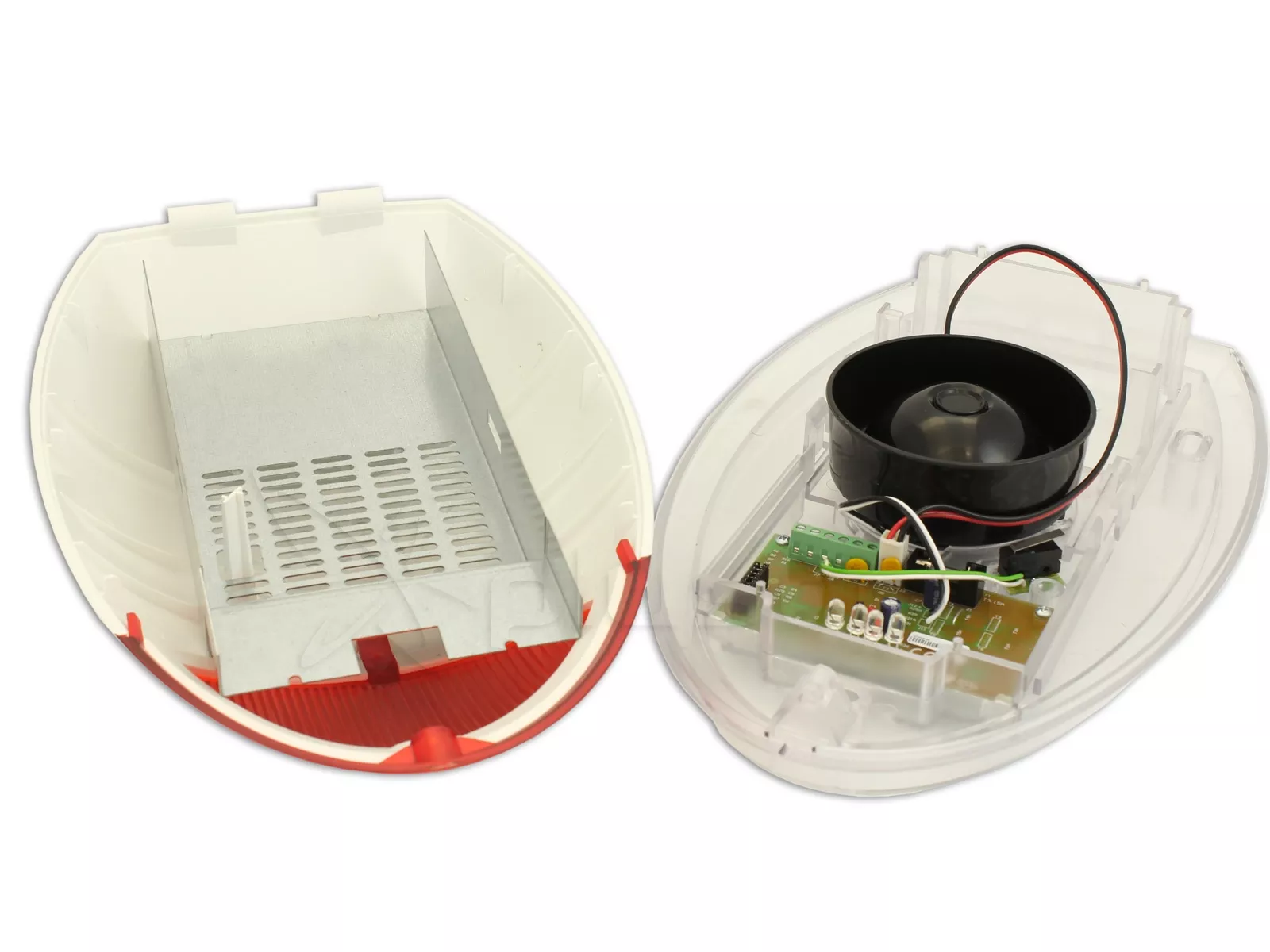

Satel SD-3001 R Dispositivo di segnalazione ottica/acustica esterno

SD-3001 R dispositivo di segnalazione visiva e acustica per esterni

Caratteristiche

• Segnalazione acustica generata da un trasduttore dinamico.
• Segnalazione ottica tramite LED.
• Possibilità di funzionamento con una batteria come fonte di alimentazione di emergenza.
• Possibilità di scegliere tra quattro tipi di segnalazione acustica.
• Elettronica protetta dalle intemperie.
• Protezione antimanomissione contro l'apertura dell'alloggiamento e contro il distacco da terra.
• Copertura interna in lamiera zincata.
• Alloggiamento in policarbonato PC LEXAN ad alto impatto, caratterizzato da un'elevata resistenza meccanica.

La sirena richiede un'alimentazione a 12 V ±15% CC. La segnalazione è attivata da un cambiamento di stato all'ingresso STA (segnalazione acustica) o STO (segnalazione ottica). Il metodo di attivazione è determinato dai pin PLA e PLO. L'attivazione della segnalazione di allarme è possibile solo 20 secondi dopo l'accensione dell'alimentazione, a condizione che lo stato dell'ingresso che controlla la segnalazione sia rimasto stabile durante questo periodo e corrisponda allo stato definito con i pin per lo stato inattivo. Il ritardo di 20 secondi impedisce l'attivazione accidentale della segnalazione durante i lavori di installazione.

Segnalatore disponibile anche a colori blu: {REL_1182} i arancione {REL_1160}

Satel SD-3001 R Dispositivo di segnalazione ottica/acustica esterno

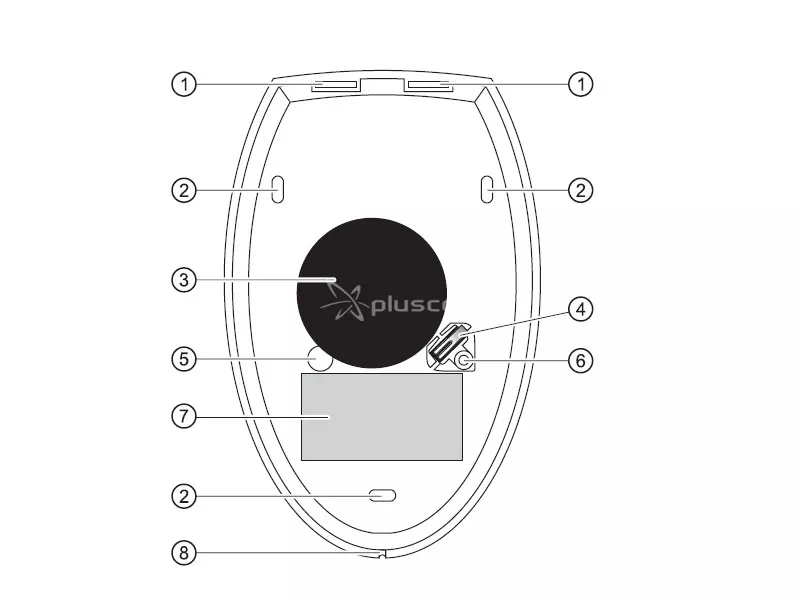

Spiegazione del disegno:

1. fori di montaggio del coperchio.
2. fori per le viti di fissaggio della base al suolo.
3. trasduttore dinamico.
4. contatto antimanomissione (NC). È possibile sostituire il contatto di manomissione meccanico con un interruttore reed ermetico, acquistabile separatamente.
5. foro per il passaggio dei cavi.
6. foro per la vite di fissaggio dell'interruttore antimanomissione. L'interruttore antimanomissione deve essere avvitato con attenzione per non danneggiare i pressacavi che lo collegano alla base dell'alloggiamento (questi pressacavi si rompono se si cerca di staccare il rilevatore dalla base).
7. scheda elettronica.
8. foro di scarico (non tappare).

Satel SD-3001 R Dispositivo di segnalazione ottica/acustica esterno

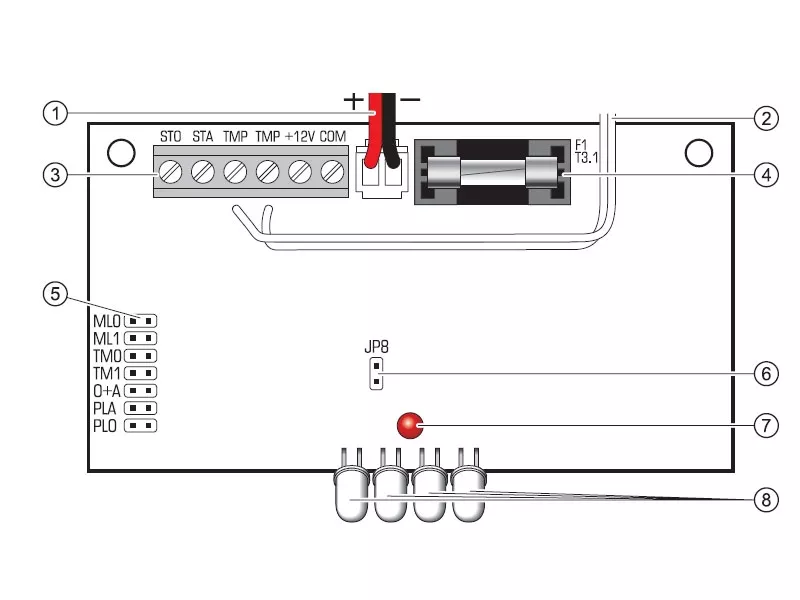

Descrizione del diagramma:

1. fili per il collegamento della batteria (rosso +, nero -).
2. fili per il contatto tamper.
3. terminali:
   • STO - controllo del segnale ottico.
   • STA - controllo della segnalazione acustica.
   • TMP - circuito antimanomissione.
   • +12V - alimentazione.
   • COM - massa.
4. fusibile del sistema di carica della batteria (3,15 A).
5. pin per la configurazione del dispositivo di allarme (vedere il capitolo CONFIGURAZIONE DEI SEGNALI).
6. pin per attivare/disattivare la segnalazione della presenza di alimentazione esterna. La segnalazione è attiva quando i pin sono cortocircuitati.
7. LED che indica la presenza di alimentazione esterna (breve lampeggio ogni circa 3 secondi).
8. LED per la segnalazione visiva degli allarmi.
