Il rilevatore NAVY è in grado di rilevare il movimento nell'area protetta e di rilevare la rottura del vetro.
Caratteristiche
- Rivelatore di movimento PIR e rivelatore di rottura del vetro in un unico alloggiamento.
- Due uscite di allarme indipendenti.
- Sensibilità di rilevamento regolabile per entrambi i sensori.
- Doppio piroelemento.
- Algoritmo digitale per il rilevamento del movimento.
- Opzione di immunità al movimento degli animali domestici fino a 15 kg.
- Compensazione digitale della temperatura.
- Analisi sonora avanzata a doppia traccia.
- LED bicolore per l'indicazione degli allarmi.
- Accensione e spegnimento a distanza del LED.
- Memoria degli allarmi.
- Supervisione del percorso del segnale del sensore PIR e della tensione di alimentazione.
- Protezione antimanomissione contro l'apertura della custodia.
Il rilevatore segnala un allarme nei seguenti casi:
- rilevamento di un movimento nell'area protetta;
- registrazione di un suono a bassa (bang) e alta frequenza (rottura del vetro) in successione entro meno di 4 secondi.
Funzioni di sorveglianza
In caso di caduta di tensione al di sotto di 9 V (±5%) per più di 2 secondi o di danneggiamento dell'unità di segnale del sensore PIR, il rivelatore segnala un guasto. Il guasto è segnalato dall'attivazione dell'uscita di allarme del rilevatore di movimento PIR e dall'accensione del LED rosso. La segnalazione di guasto continua per tutta la durata del guasto.
Attivazione/disattivazione a distanza del LED
L'attivazione/disattivazione a distanza del LED è possibile quando il ponticello sui pin del LED è posizionato su OFF. L'attivazione/disattivazione remota del LED è abilitata dal terminale LED. Il LED si accende quando si applica la massa al terminale. Il LED si spegne quando il terminale è scollegato dalla terra. Il terminale può essere collegato a un'uscita del pannello di controllo di tipoOC programmata, ad es. A questo terminale è possibile collegare un'uscita del pannello di controllo di tipoOC programmata, ad esempio, come INDICATORE DI MODALITÀ DI SERVIZIO, INTERRUTTORE DI COMMUTAZIONE o INDICATORE DI TEST DI INGRESSO.
Memoria di allarme
Se il LED è acceso, il rilevatore può indicare una memoria di allarme. L'attivazione/disattivazione della memoria di allarme è abilitata dal terminale MEM. La memoria di allarme viene attivata quando si applica la massa al terminale. Se la memoria di allarme è attiva e si verifica un allarme, il LED lampeggia (rosso per il sensore di movimento; verde per il sensore di rottura vetro). La segnalazione della memoria di allarme continuerà fino a quando la memoria di allarme non verrà riattivata (applicando la massa al morsetto MEM). La disattivazione della memoria di allarme non interrompe la segnalazione della memoria di allarme. Al morsetto MEM è possibile collegare un'uscita di tipo OC programmata, ad esempio, come ARM INDICATOR.
Satel NAVY Doppio rilevatore di movimento e di rottura del vetro

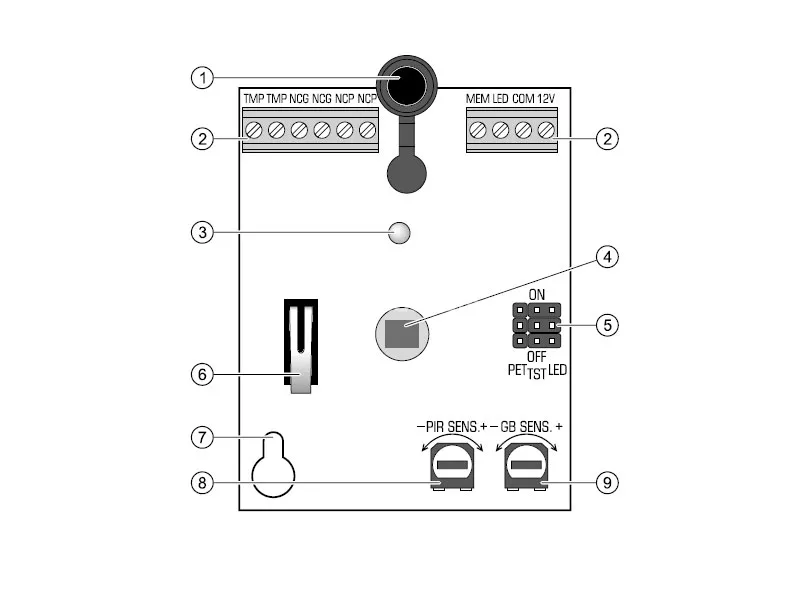

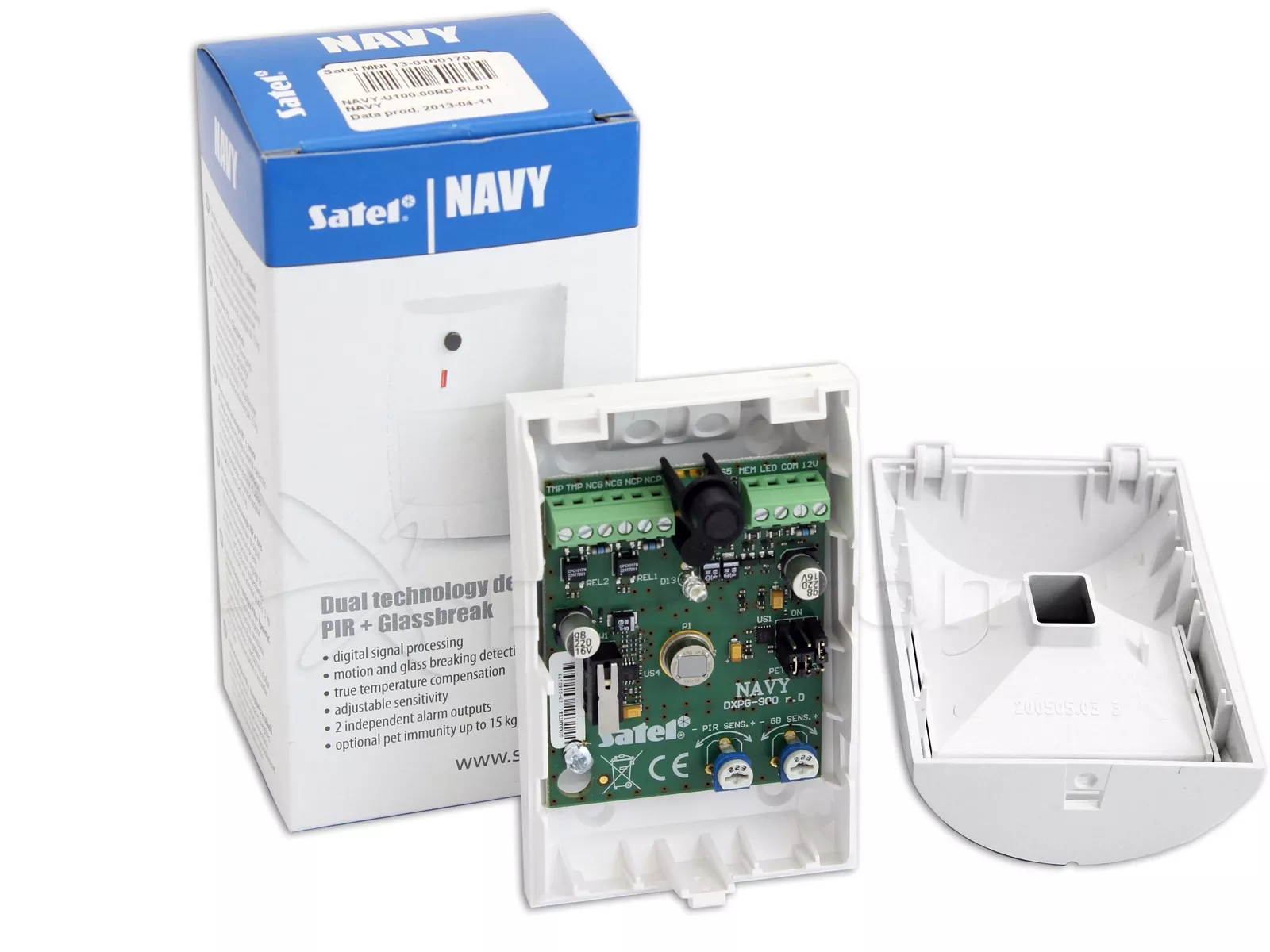

Descrizione a disegno
- microfono.
- terminali:
- TMP uscita tamper (NC);
- NCG uscita di allarme del sensore di rottura del vetro (relè NC);
- NCP Uscita di allarme del sensore di movimento PIR (relè NC);
- MEM attivazione/disattivazione della memoria di allarme;
- LED attivazione/disattivazione del LED;
- COM terra;
- 12V ingresso di alimentazione;
- indicazione LED a due colori:
- Allarme attivato dal sensore di movimento PIR - si illumina di rosso per 2 secondi;
- Memoria allarme sensore di movimento PIR - lampeggia in rosso;
- allarme attivato dal sensore di rottura del vetro - lampeggia in verde per 2 secondi;
- Memoria dell'allarme attivato dal sensore di rottura del vetro - lampeggia in verde;
- registrazione di un suono a bassa frequenza - si illumina di verde per 0,5 secondi;
- modalità di test del sensore di rottura del vetro - breve lampeggio verde ogni 3 secondi;
- guasto - lampeggia in rosso;
- avvio - lampeggia alternativamente in rosso e verde.
- doppio piroelemento. Non toccare il piroelemento per evitare di contaminarlo.
- Pin per la configurazione del rivelatore:
- PET abilita/disabilita l'opzione di immunità agli animali domestici. L'opzione è abilitata quando il ponticello è posizionato su ON.
- TST Attivazione/disattivazione della modalità di test del sensore di rottura vetro. In modalità test, il sensore segnala un allarme quando viene registrato un suono ad alta frequenza (suono di rottura del vetro). La modalità di test è attivata quando il ponticello è in posizione ON.
- LED Accensione/spegnimento del LED. Il LED è acceso quando il ponticello è in posizione ON - accensione/spegnimento remoto del LED
- LED non è possibile.
- contatto tamper
- foro per la vite di fissaggio.
- potenziometro per la regolazione della sensibilità del sensore PIR.
- potenziometro per la regolazione della sensibilità del sensore di rottura vetri.
Montaggio
Tutti i collegamenti elettrici devono essere effettuati con l'alimentazione disattivata.

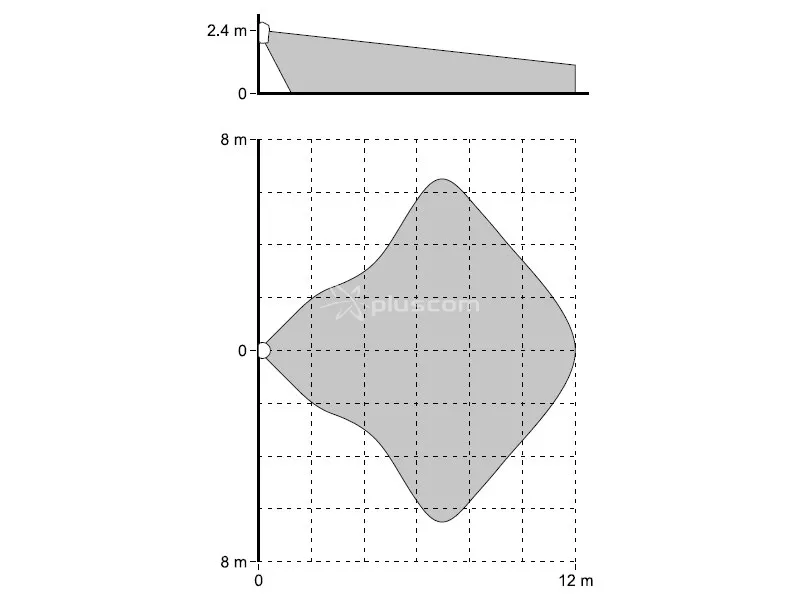

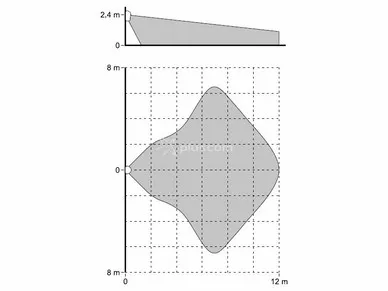

Le superfici di vetro da proteggere devono trovarsi nel campo di rilevamento del sensore di rottura del vetro. Tendaggi, tende, imbottiture di mobili morbidi, piastrelle acustiche ecc. non devono trovarsi nel campo di rilevamento del sensore di rottura del vetro. Si noti che tende, tendaggi, rivestimenti di mobili morbidi, piastrelle acustiche ecc. assorbono il suono e compromettono il campo di rilevamento del rilevatore.
- Aprire l'alloggiamento.
- Rimuovere la scheda elettronica.
- Praticare i fori per le viti e i cavi nella base dell'alloggiamento.
- Far passare il cavo attraverso il foro praticato.
- Fissare la base della custodia direttamente alla parete o a una staffa avvitata alla parete o al soffitto. Il rilevatore non può essere montato sulla staffa se si vuole attivare l'opzione di immunità agli animali domestici.
- Fissare la scheda elettronica.
- Collegare i fili ai terminali appropriati.
- Utilizzare i potenziometri e i ponticelli per determinare i parametri operativi del rilevatore.
- Chiudere l'alloggiamento del rilevatore.
