Satel INT-VMG Modulo di messaggistica vocale

Modulo INT-VMG abilita il volume alto riproduzione di messaggi preregistrati quando si verificano determinati eventi. Funziona con le centrali di allarme INTEGRA (come espansore di uscite) e con qualsiasi dispositivo in grado di controllare gli ingressi dei generatori.

Caratteristiche del modulo INT VMG

• Capacità di registrare fino a 32 messaggi.
• Oltre 17 minuti per i messaggi.
• Gestione dei messaggi vocali tramite il software gratuito VMG-SOFT.
• Possibilità di registrare i messaggi utilizzando il microfono integrato.
• Controllo tramite bus di comunicazione (pannelli di controllo INTEGRA) o 16 ingressi.
• Amplificatore incorporato che consente il collegamento diretto di un altoparlante.
• Presa mini-jack per cuffie o amplificatore audio esterno.
• Controllo del volume per la riproduzione dei messaggi.
• Ingresso aggiuntivo per tamper di tipo NC.

Descrizione del funzionamento

Il modulo INT-VMG collegato al bus di comunicazione del pannello di controllo è identificato come un espansore di uscite. L'attivazione dell'uscita assegnata al modulo comporta la riproduzione di un messaggio (prima uscita - messaggio 0, seconda uscita - messaggio 1, ecc.). Dipende dalla programmazione dell'uscita in quale situazione verrà riprodotto il messaggio.

Il messaggio viene riprodotto anche quando l'ingresso del modulo selezionato viene cortocircuitato a massa. In questo modo è possibile utilizzare qualsiasi dispositivo per il controllo. In base alle impostazioni di fabbrica, gli ingressi attivano i messaggi da 0 a 15 (l'ingresso 1 attiva il messaggio 0, l'ingresso 2 attiva il messaggio 1 e così via). È possibile assegnare agli ingressi messaggi con numeri diversi. Il modulo mette in coda fino a 96 comandi di riproduzione dei messaggi.

Satel INT-VMG Modulo di messaggistica vocale

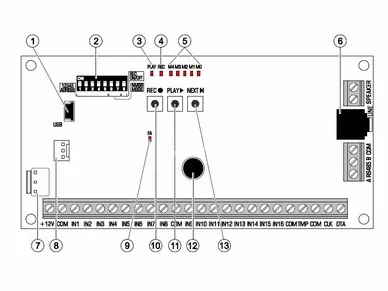

1. Presa USB MINI-B: consente di collegare il modulo a un computer e di programmarlo.
2. serie di interruttori DIP - utilizzati per impostare l'indirizzo individuale del modulo e per definirne i parametri di funzionamento (vedere: MICROPULSANTI DIP-SWITCH).
3. LED PLAY - si accende durante la riproduzione dei messaggi.
4. LED REC - si accende durante la registrazione dei messaggi.
5. LED M4...M0 - indica il numero del messaggio. A ciascun diodo è assegnato un numero (diodo acceso - vedi Tabella 1; diodo non acceso - 0). La somma di questi numeri corrisponde al numero del messaggio. I messaggi sono numerati da 0 a 31.
6. presa mini-jack - consente il collegamento di cuffie o di un amplificatore audio esterno.
7. connettore per usi futuri.
8. connettore utilizzato nel processo di produzione.
9. EA diode - indica:
   • lampeggia lentamente - scambio di dati con il pannello di controllo;
   • lampeggia rapidamente - la porta USB del modulo è collegata al computer;
   • si accende - nessuna comunicazione con il pannello di controllo.
10. Pulsante REC - attiva la funzione di registrazione dei messaggi con il microfono incorporato.
11. Pulsante PLAY - attiva la funzione di registrazione dei messaggi con il microfono incorporato:
    • riprodurre il messaggio;
    • avviare la funzione di controllo del volume;
    • modificare i numeri dei messaggi assegnati agli ingressi.
12. microfono.
13. Pulsante NEXT - abilita:
    • selezionare il numero del messaggio;
    • la regolazione del volume;
    • attivazione della funzione di modifica dei numeri di messaggio assegnati agli ingressi.
