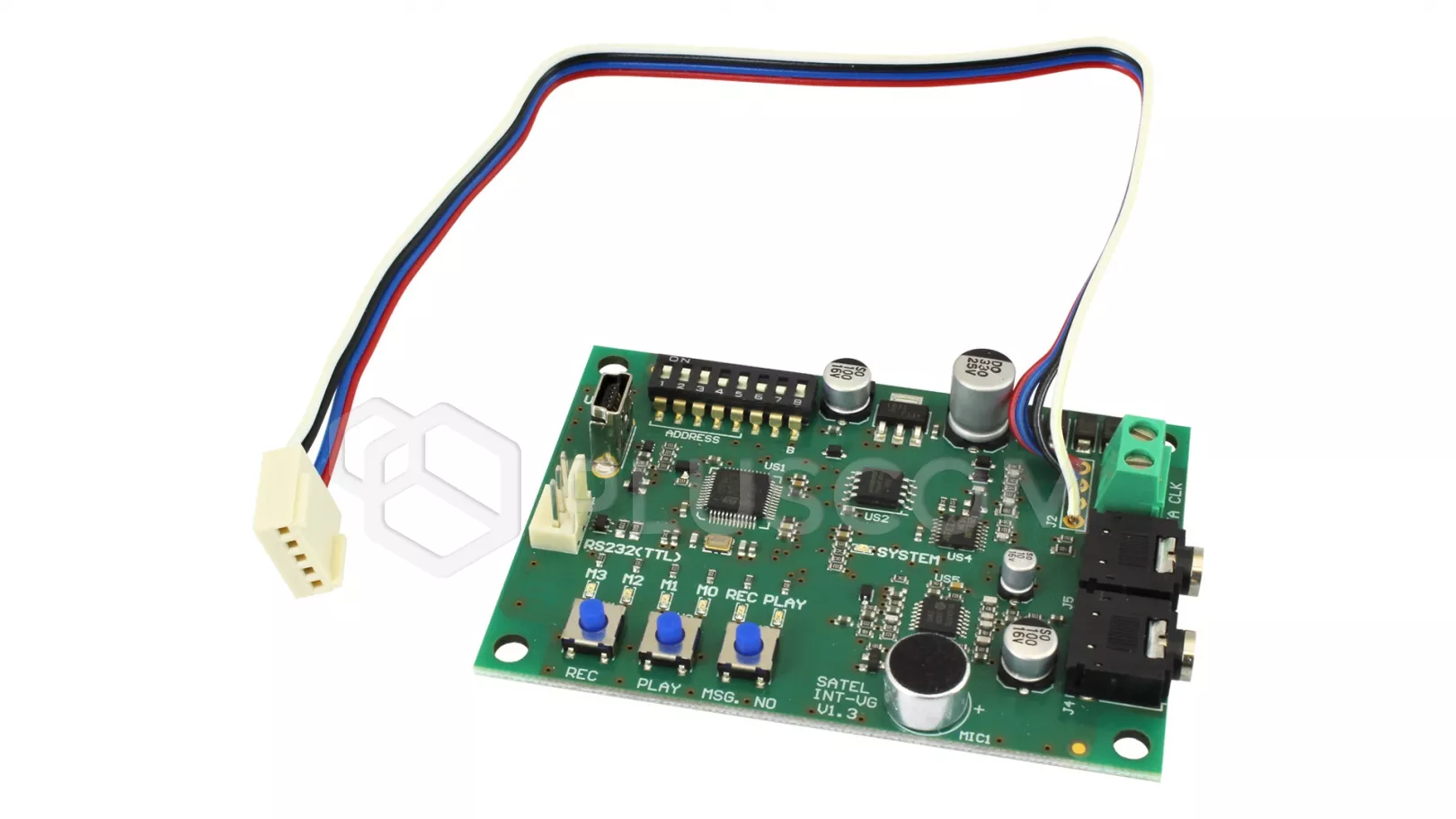

Satel INT-VG Modulo vocale

Satel INT-VG Modulo vocale

INT-VG è un modulo che consente il controllo remoto dei sistemi di allarme. VERSA iINTEGRA utilizzando la tastiera del telefono e il menu vocale. Con essa è possibile non solo armare e disarmare il sistema, ma anche controllare in dettaglio lo stato dell'impianto o comandare le apparecchiature collegate al pannello di controllo. Inoltre, il modulo funge da "sintetizzatore vocale" a 16 messaggi per la notifica vocale di eventi selezionati del sistema.

Caratteristiche

• menu di controllo remoto a comando vocale tramite qualsiasi telefono con selezione a toni
• registrazione dei messaggi nel processo di configurazione mediante la tecnologia text-to-speech che elimina la necessità di registrare il testo del microfono
• attivazione/disattivazione a distanza e controllo delle uscite di automazione
• controllo a distanza dello stato del sistema
• Funzioni MAKRO per l'esecuzione automatica di una serie di azioni
• gestione della configurazione del modulo tramite il programma gratuito VG-SOFT
• possibilità di registrare 16 messaggi per la messaggistica telefonica
• cooperazione con i centralini telefonici INTEGRA iVERSA

NOTA

Con INTEGRA v1.09 e le centrali più vecchie, il modulo fornisce solo funzioni di sintesi vocale. Le funzionalità complete del modulo saranno disponibili a partire da INTEGRA v1.10.

Satel INT-VG Modulo vocale

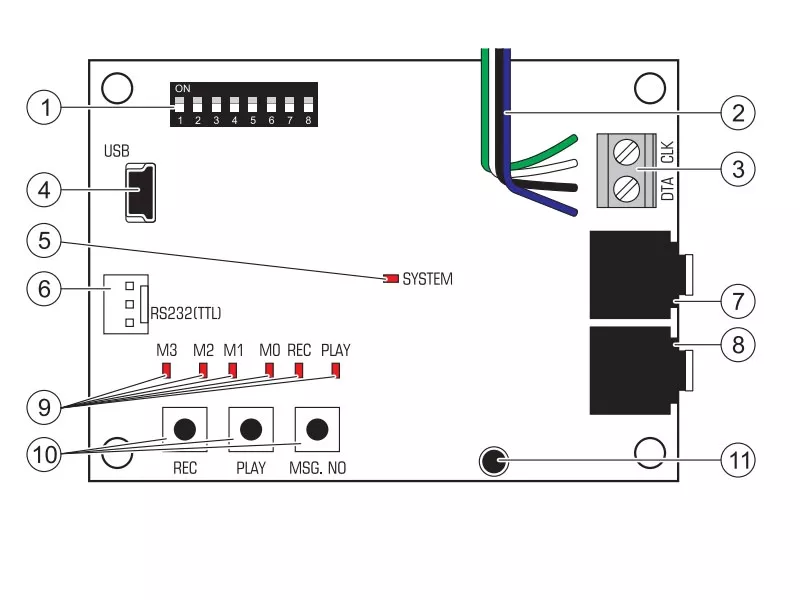

Spiegazioni della figura:

1. una serie di DIP-switch di tipo DIP-switch utilizzati per impostare l'indirizzo individuale del modulo e per bloccare la funzione di registrazione dei messaggi con il microfono incorporato (vedi sezione DIP-SWITCH MICROPS).
2. i fili della spina di tipo PIN5 utilizzata per collegare il modulo alla presa dedicata sulla scheda elettronica del pannello di controllo (presa di collegamento del sintetizzatore vocale).
3. morsetti per il collegamento del modulo al bus di comunicazione della centrale: CLK - orologio; DTA - dati.
4. Presa USB MINI-B per il collegamento del modulo a un computer e per la programmazione.
5. SISTEMA LED che indica la comunicazione con il pannello di controllo:
   • LED lampeggiante - scambio di dati con il pannello di controllo;
   • LED acceso - nessuna comunicazione con il pannello di controllo.
6. connettore utilizzato nel processo di produzione. presa per le cuffie per l'ascolto degli annunci.
7. presa per cuffie per l'ascolto di una linea telefonica.
8. LED per l'indicazione dei messaggi vocali:
   • M3, M2, M1, M0 - presentano il numero binario del messaggio registrato o riprodotto;
   • REC - si accende durante la registrazione di un messaggio;
   • PLAY - si accende durante la riproduzione di un messaggio.

Installazione e attivazione del modulo SATEL INT-VG

1. Montare il modulo nell'alloggiamento del pannello di controllo.
2. Collegare i terminali CLK e DTA ai terminali corrispondenti del bus di comunicazione del pannello di controllo. Si consiglia di utilizzare un cavo diritto non schermato per effettuare il collegamento.
3. Collegare il connettore di tipo PIN5 alla presa dedicata sulla scheda elettronica del pannello di controllo.
4. Impostare l'indirizzo del modulo mediante i commutatori DIP.
5. Inserire l'alimentazione del sistema di allarme.
6. Avviare la funzione di identificazione nel pannello di controllo.
