Satel INT-SZK-GR Serratura a combinazione

Blocco codice Satel INT-SZK-GR

Serratura a combinazione INT-SZK-GR è progettata per collaborare con le centrali di allarme della serie INT-SZK-GR. SERIE INTEGRA e Pannello di controllo CA-64.

Consente un semplice controllo degli accessi a una stanza, dove è installata una porta dotata di serratura a comando elettrico e la cui chiusura è controllata. Può anche controllare l'accesso ad altri dispositivi.

Descrizione della serratura

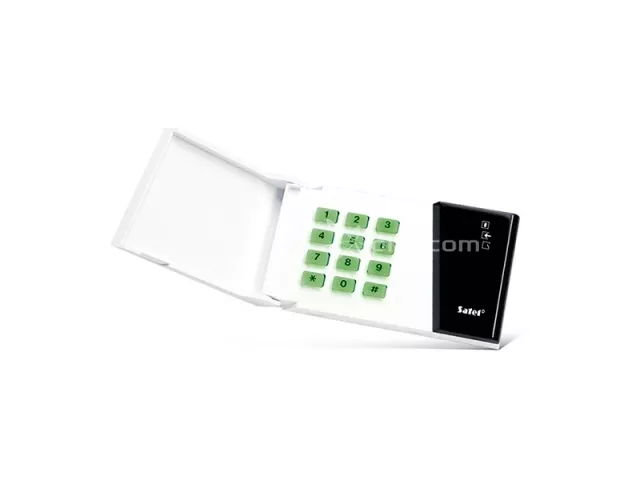

La serratura a codice è dotata di 12 tasti con retroilluminazione permanente o temporizzata (ad attivazione automatica) e tre LED contrassegnati:

Satel INT-SZK-GR Serratura a combinazione

• ATTIVO (colore verde) - l'illuminazione informa che la serratura è azionata dal pannello di controllo.
• ACCESSO (rosso) - quando è acceso, indica che la serratura è sbloccata, il che significa che la porta può essere aperta.
• PORTA (giallo) - quando è acceso, indica che la porta è aperta.

• Il lampeggiamento consecutivo di tutti i LED (dall'alto verso il basso) indica la mancanza di comunicazione con la centralina. Questa situazione può verificarsi quando nel pannello di controllo è in esecuzione ProgramSTARTER o il cavo che collega la serratura al pannello di controllo è danneggiato.



  Satel INT-SZK-GR Serratura a combinazione

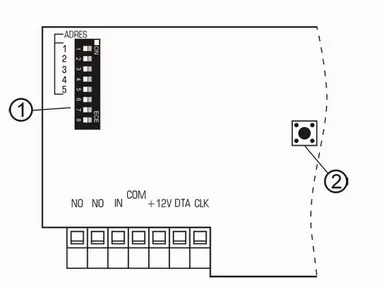

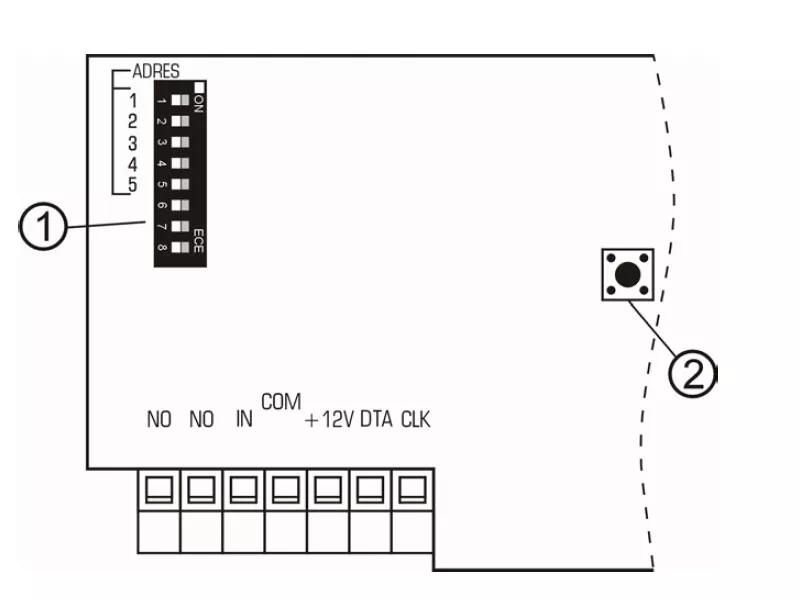

  Spiegazione della figura:

  1. una serie di interruttori DIP del tipo DIP-switch utilizzati per determinare l'indirizzo individuale della serratura a codice.
  2. contatto antimanomissione. La molla deve essere premuta contro la parete.

  Descrizione dei terminali:

  • NO - terminali del relè. Vengono utilizzati per controllare la serratura elettromagnetica della porta.
  • IN - ingresso di controllo dello stato della porta (NC). Se non viene utilizzato, deve essere cortocircuitato a terra.
  • COM - terra
  • +12V - ingresso alimentazione
  • CLK, DTA - bus di espansione

  Montaggio

  La serratura a codice è progettata per essere installata all'interno. Può essere montata direttamente a parete o in un contenitore metallico del tipo OBU-M-LED.

  {REL_980}

  L'involucro OBU-M-LED può essere chiuso a chiave, rendendo difficile l'accesso alla serratura a codice da parte di persone non autorizzate.
