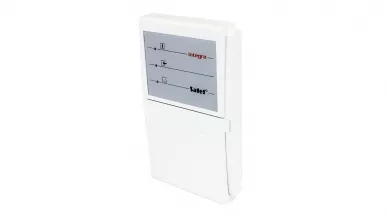

Satel INT-SZ-BL Serratura a combinazione

Blocco codice Satel INT-SZ-BL

Blocco codice INT-SZ-BL è un dispositivo progettato per collaborare con le centrali di allarme della serie INT-SZ-BL. INTEGRA e Pannello di controllo CA-64.

Consente di realizzare facilmente il controllo degli accessi a una stanza in cui è installata una porta dotata di serratura ad azionamento elettrico, nonché il controllo delle porte chiuse. Può anche controllare l'accesso ad altri dispositivi.

Descrizione della serratura

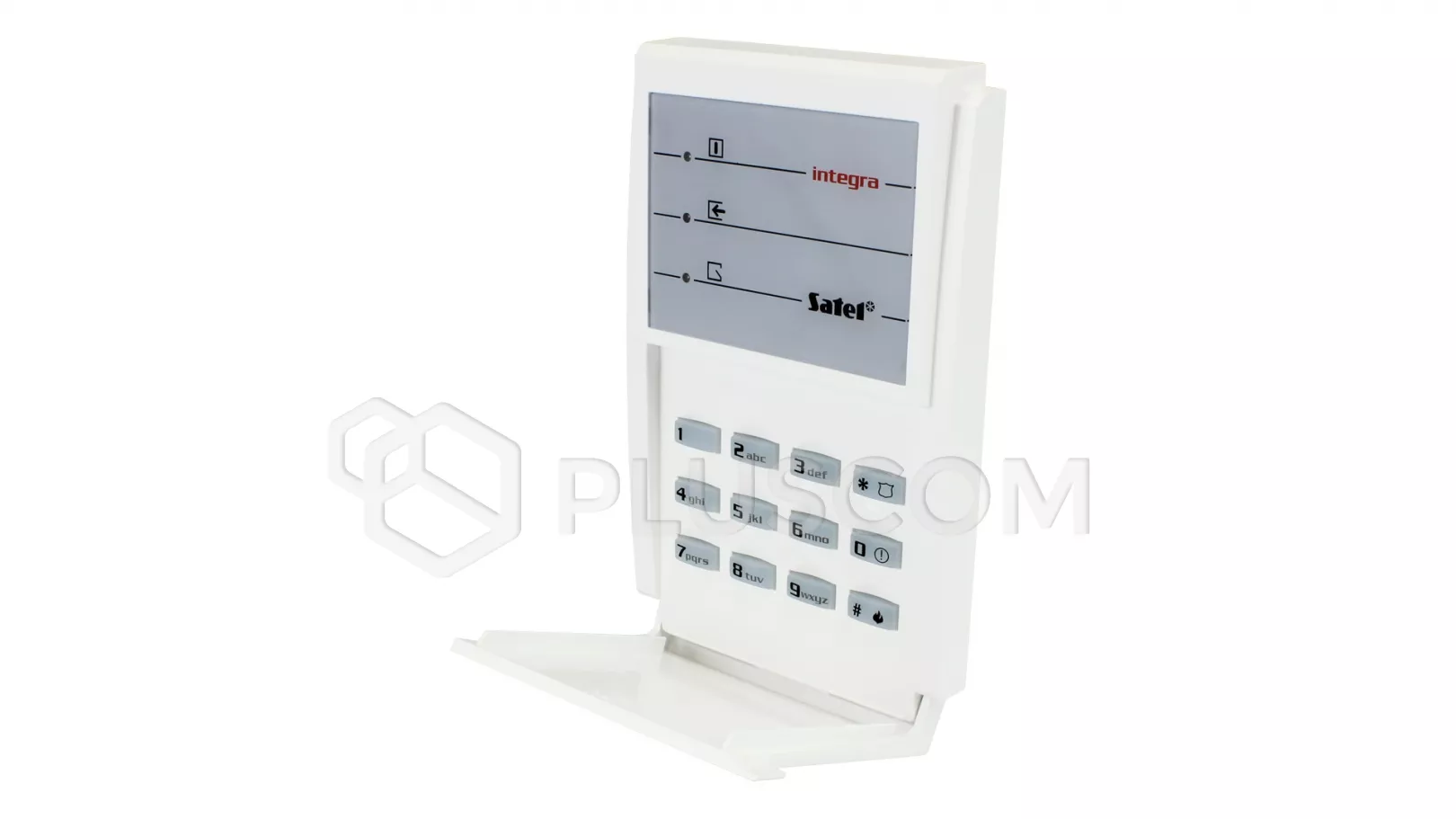

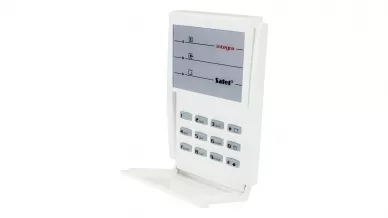

La serratura a codice è dotata di 12 tasti con retroilluminazione permanente o temporizzata (attivata automaticamente) e LED.

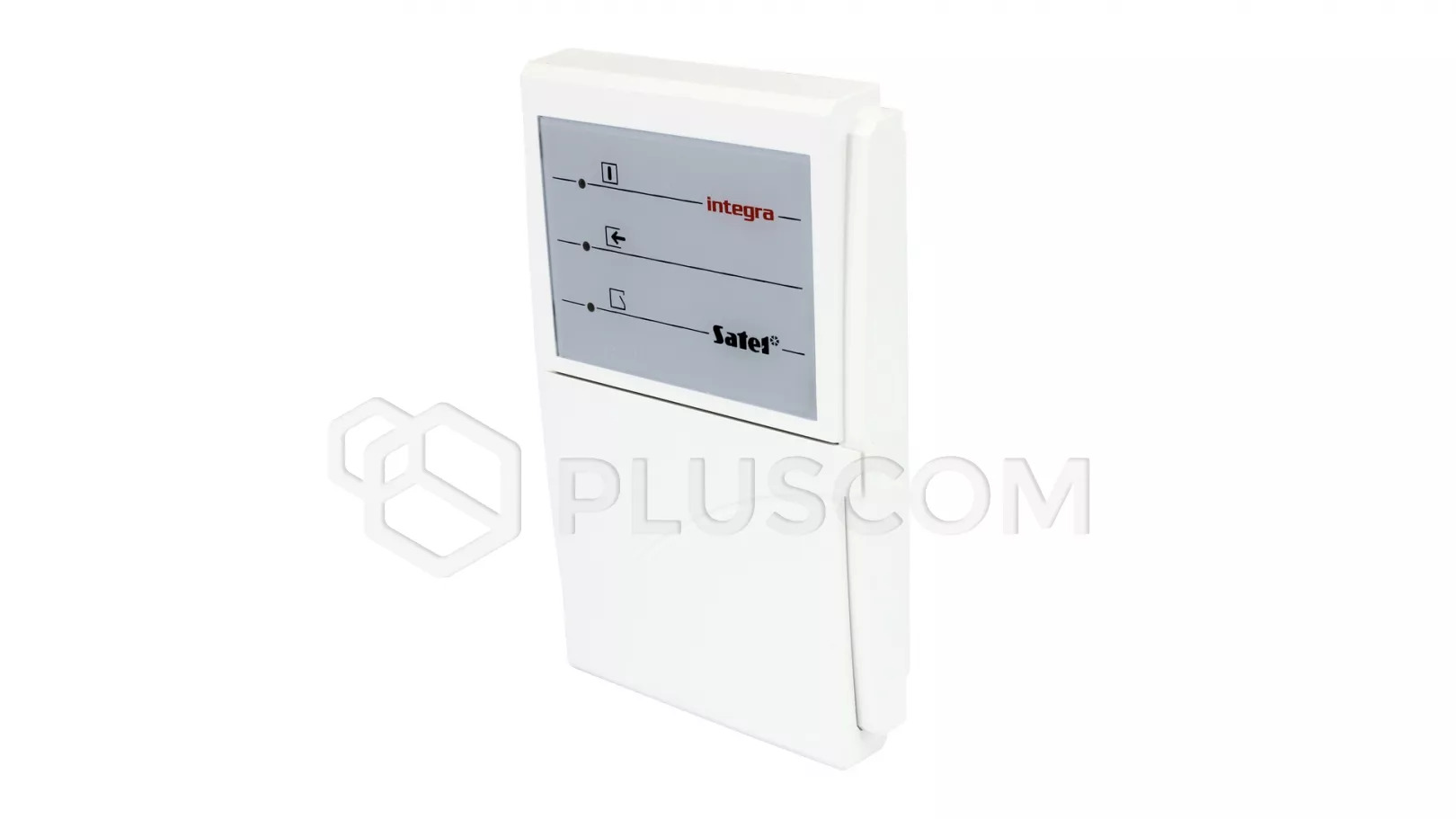

Denominazione dei LED:

• ATTIVO (colore verde) - acceso indica che la serratura viene azionata dalla centralina di controllo
• ACCESSO (blu) - l'accensione indica che la serratura è sbloccata, il che significa che la porta può essere aperta
• PORTA (giallo) - acceso indica che la porta è aperta.

Satel INT-SZ-BL Serratura a combinazione

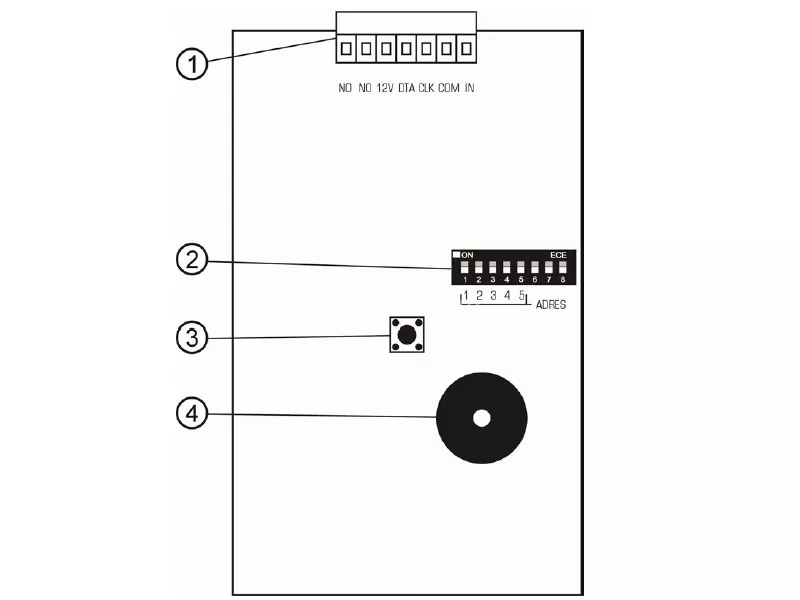

Spiegazione del disegno:

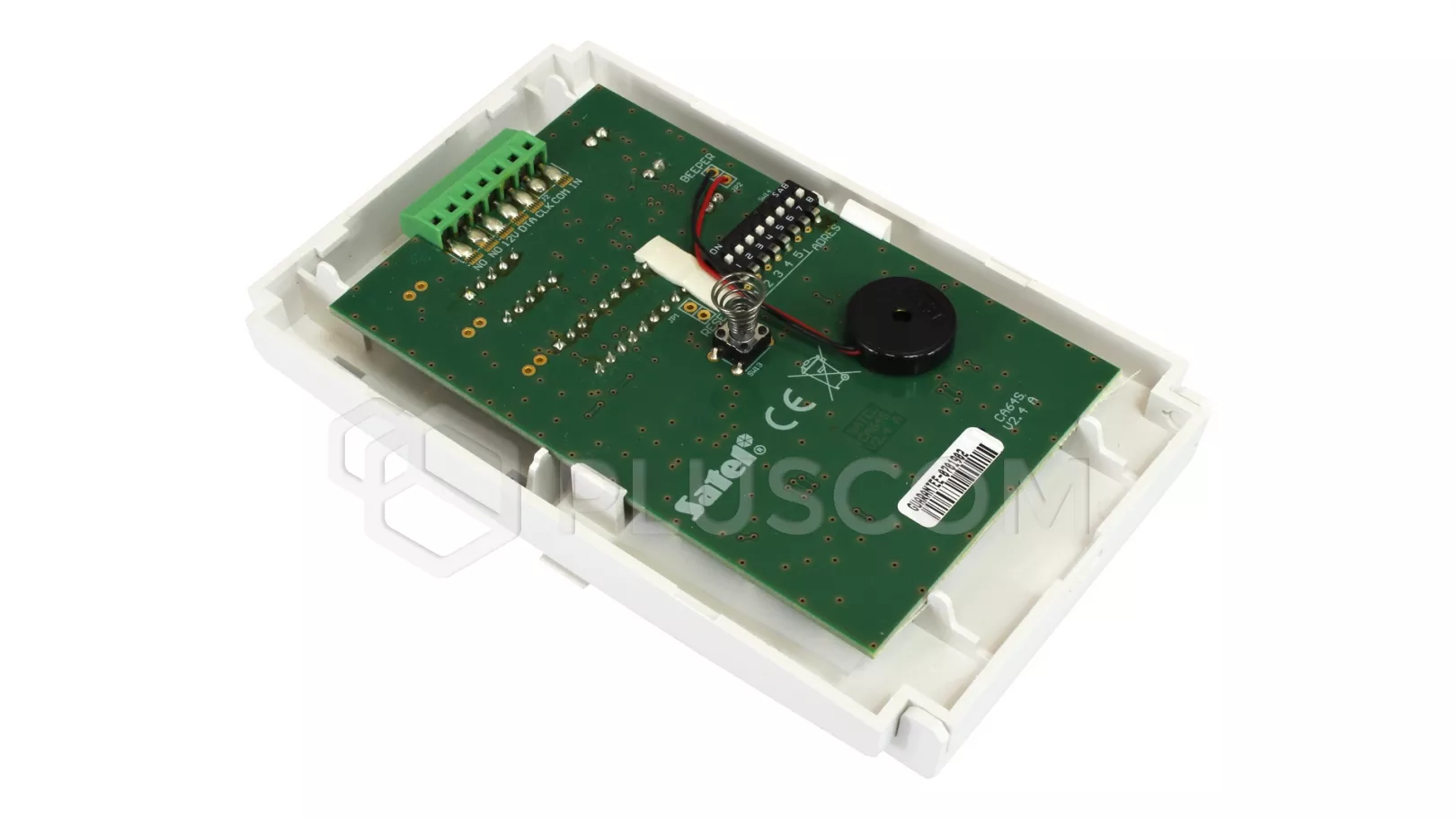

1. terminali:
   • NO - morsetti del relè. I terminali NO sono utilizzati per controllare la serratura elettromagnetica della porta.
   • IN - ingresso di controllo dello stato della porta (NC). Se non viene utilizzato, deve essere cortocircuitato a terra.
   • COM - terra
   • +12V - ingresso di alimentazione.
   • DTA, CLK - bus di espansione.
2. una serie di interruttori DIP di tipo DIP-switch utilizzati per determinare un indirizzo individuale della serratura.

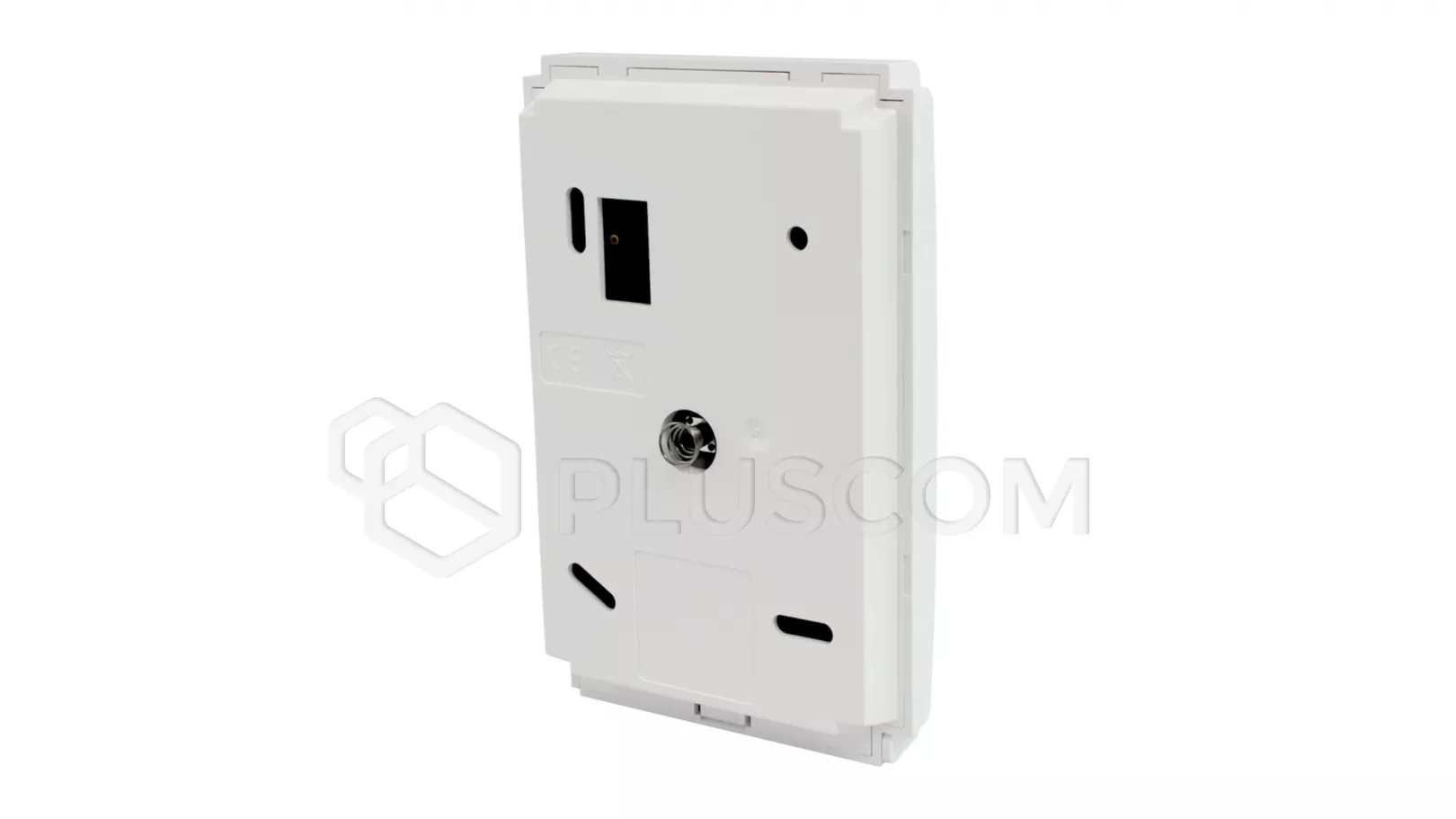

3. contatto antimanomissione. La molla deve essere premuta contro la parete.
4. cicalino.
