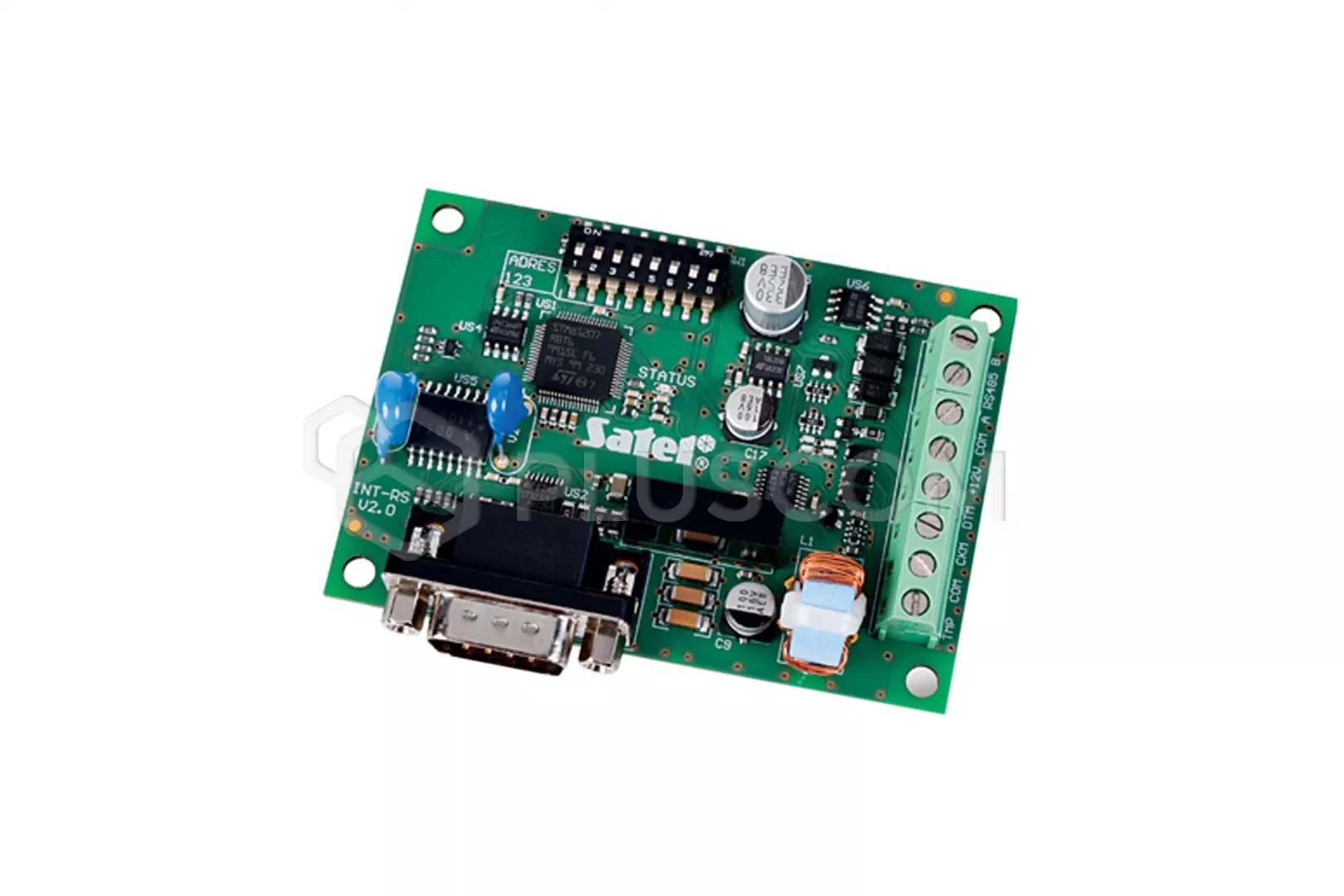

Satel INT-RS Plus Interfaccia RS-232 per l'integrazione del sistema

Interfaccia Satel INT-RS Plus RS-232 per l'integrazione del sistema

L'interfaccia INT-RS Plus è dedicata alla cooperazione con le centrali di allarme della serie INTEGRA e INTEGRA Plus. Il dispositivo converte i dati trasmessi tramite il bus della tastiera nello standard del bus seriale RS-232. Può essere utilizzato per le seguenti applicazioni:

• collegare un computer con il software GUARDX installato
• monitoraggio di eventi tramite moduli esterni specializzati di altri produttori,
• funzionamento del pannello di controllo con l'uso di software diversi da quelli offerti da SATEL Questa applicazione è dedicata alle aziende che si occupano di integrazione di sistemi di oggetti e richiede la scrittura di un proprio software.

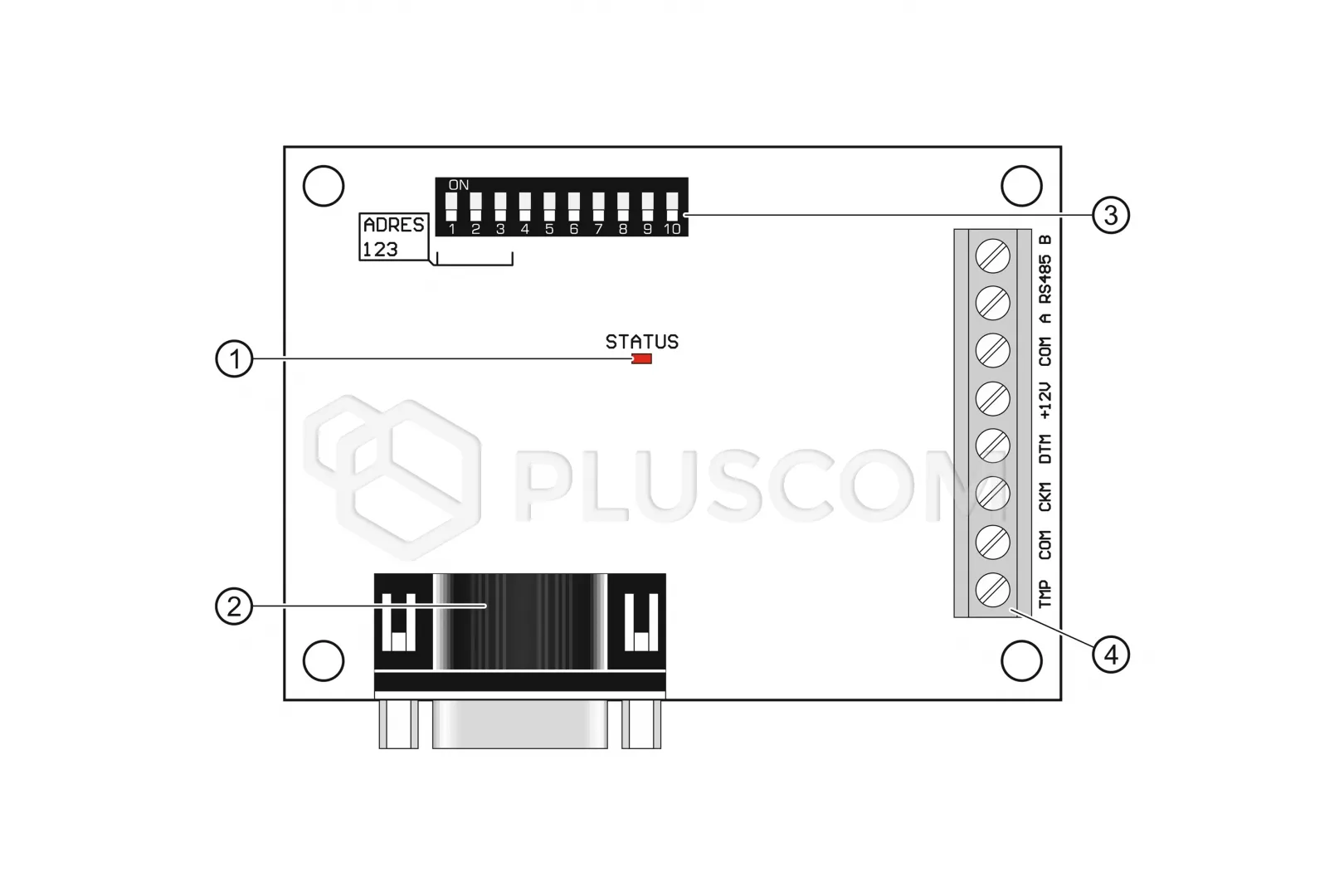

Spiegazioni della Figura 1:

1. Indicazione del LED di STATO:
   • LED lampeggiante - scambio di dati con il pannello di controllo;
   • LED acceso - nessuna comunicazione con il pannello di controllo.
2. Presa DB-9 maschio (porta RS-232). Consente di collegare l'interfaccia a un computer o ad altri dispositivi esterni. È necessario utilizzare un cavo con la cosiddetta "schermatura del cavo". È necessario utilizzare un cavo interlacciato con connettori femmina su entrambi i lati (cavo null modem).
3. una serie di interruttori DIP di tipo DIP-switch per l'impostazione di un indirizzo individuale e della modalità di funzionamento dell'interfaccia (vedere: MICROPS DIP-SWITCH).
4. terminali:

• TMP - ingresso del circuito di manomissione dell'interfaccia (NC) - se non utilizzato, deve essere cortocircuitato a terra.
• COM - terra.
• CKM - orologio.
• DTM - dati.
• +12V - ingresso di alimentazione.
• A RS485 B - terminali non utilizzati.
