Satel INT-FI Convertitore di dati in fibra ottica

Satel INT-FI Convertitore dati in fibra ottica

Convertitore INT-FI consente la conversione e la trasmissione di dati tramite cavi in fibra ottica.

È dedicato alla cooperazione con i bus di comunicazione delle centrali di allarme della serie INTEGRA o con il bus RS-485 del sistema di controllo accessi ACCO.

Consente di estendere la distanza massima tra i dispositivi fino a 4 km.

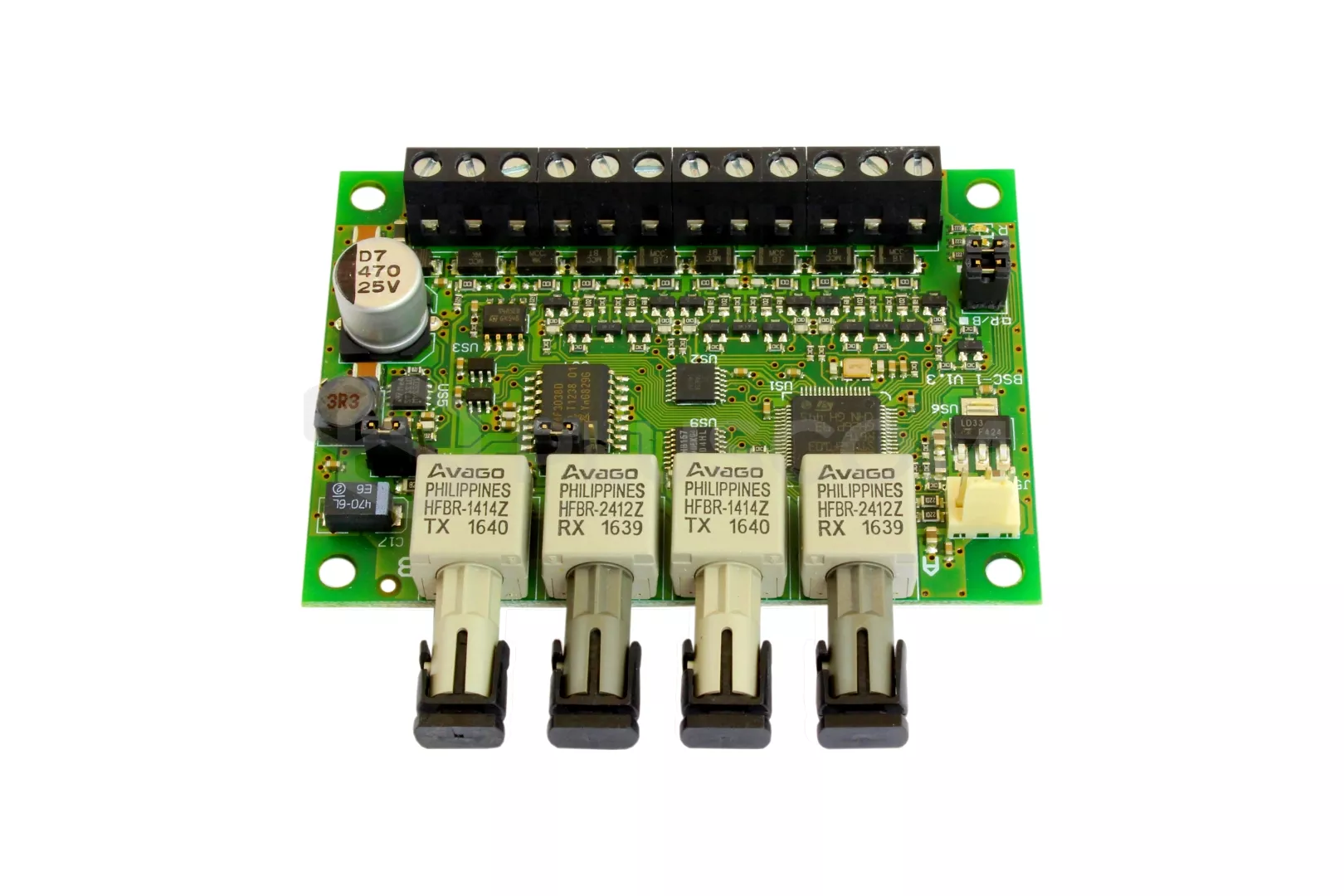

Satel INT-FI Convertitore di dati in fibra ottica

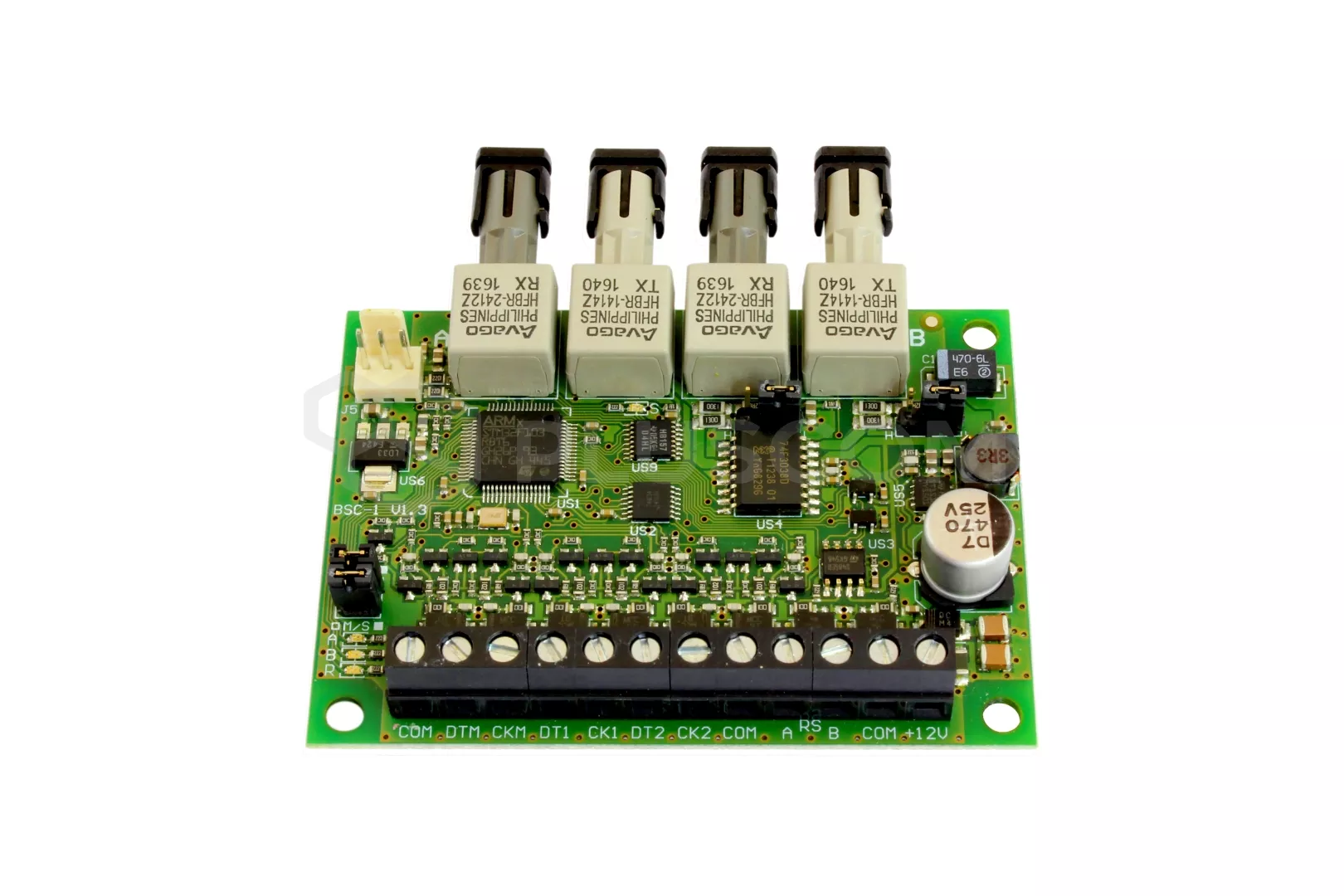

Satel INT-FI Convertitore di dati in fibra ottica

Caratteristiche del convertitore

• Conversione dei segnali trasmessi attraverso i bus delle tastiere o degli espansori della centrale della serie INTEGRA e il bus RS-485 del sistema di controllo accessi ACCO.
• 4 prese per collegare due coppie di fibre ottiche (una fibra trasmittente e una ricevente per ogni coppia).
• Terminali per il collegamento dei segnali elettrici provenienti da tre bus di comunicazione delle centrali di allarme della serie INTEGRA (una tastiera e due espansori) o da un bus RS-485 del sistema di controllo accessi ACCO.
• Possono funzionare in diverse configurazioni a seconda dell'impostazione dei ponticelli sui pin della scheda elettronica.
• Modalità di test per verificare la correttezza della trasmissione dei dati.
• LED per indicare la configurazione selezionata.
• Portata di trasmissione tra due convertitori fino a 2 km.
• Possibilità di concatenare tre convertitori.
• Nel caso di un collegamento in cascata, la portata di trasmissione può essere aumentata fino a 4 km.
• Cooperazione con le più diffuse fibre ottiche multimodali.
• Possibilità di aggiornare il software del convertitore (firmware).
• Elevata resistenza della comunicazione alle interferenze.
• Isolamento galvanico dei dispositivi garantito.

Satel INT-FI Convertitore di dati in fibra ottica

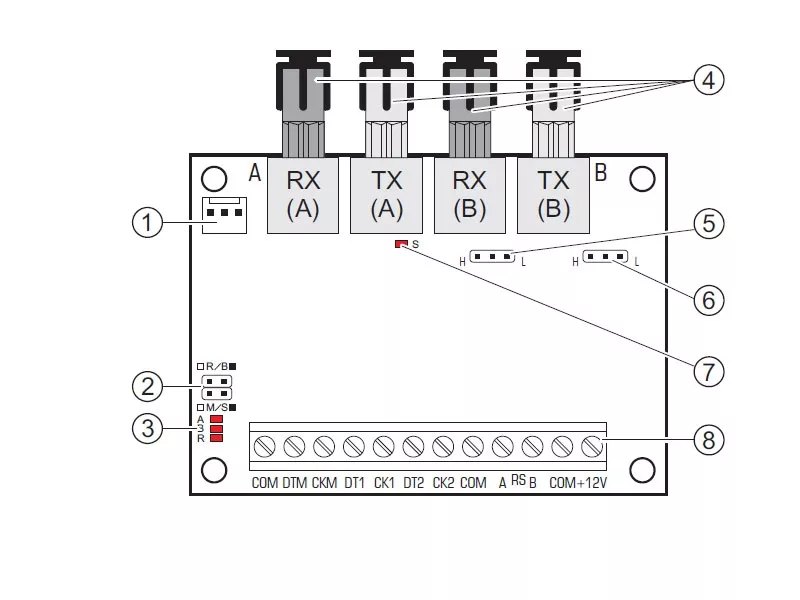

Spiegazione del disegno:

1. Porta RS-232 (standard TTL) per il collegamento alla porta COM seriale del PC. Per aggiornare il software del convertitore (firmware), la porta deve essere collegata al computer con un cavo prodotto da SATEL (set DB9FC/RJ-KPL).
2. per la configurazione del convertitore. In fabbrica, i ponticelli sono posizionati su tutti i pin.
3. LED diagnostici che indicano la configurazione del convertitore
4. prese S/T per il collegamento di fibre ottiche multimodali con diametro 50/125 µm o 62,5/125 µm. Sulla scheda elettronica sono presenti due interfacce per fibre ottiche: A (primaria) e B (di espansione, il cui ruolo dipende dalla modalità di collegamento dei dispositivi - si vedano le Figure 5 e 6). A ciascuna è collegata una coppia di fibre ottiche: RX - ricezione (receive) e TX - trasmissione (transmit).
5. che consentono di variare la corrente del diodo trasmettitore in funzione della lunghezza delle fibre dell'interfaccia A.
6. pin che consentono alla corrente del diodo trasmettitore di variare in funzione della lunghezza delle fibre dell'interfaccia B.
7. LED che indica la presenza di alimentazione e il funzionamento del programma.
8. Terminali

Montaggio

Tutti i collegamenti elettrici devono essere eseguiti con l'alimentazione scollegata.

Il convertitore INT-FI deve essere installato in locali chiusi con umidità dell'aria normale. Il luogo di montaggio del dispositivo deve essere protetto dall'accesso di persone non autorizzate.

Il collegamento ai bus di comunicazione e alla fonte di alimentazione deve essere effettuato con un tipico cavo dritto non schermato utilizzato nei sistemi di allarme (si sconsiglia l'uso di cavi a "coppie ritorte").

Il collegamento al bus RS-485 deve essere effettuato con un cavo di tipo UTP (doppino non schermato). La lunghezza del cavo in fibra ottica che collega due convertitori INT-FI può raggiungere i 2 km.
