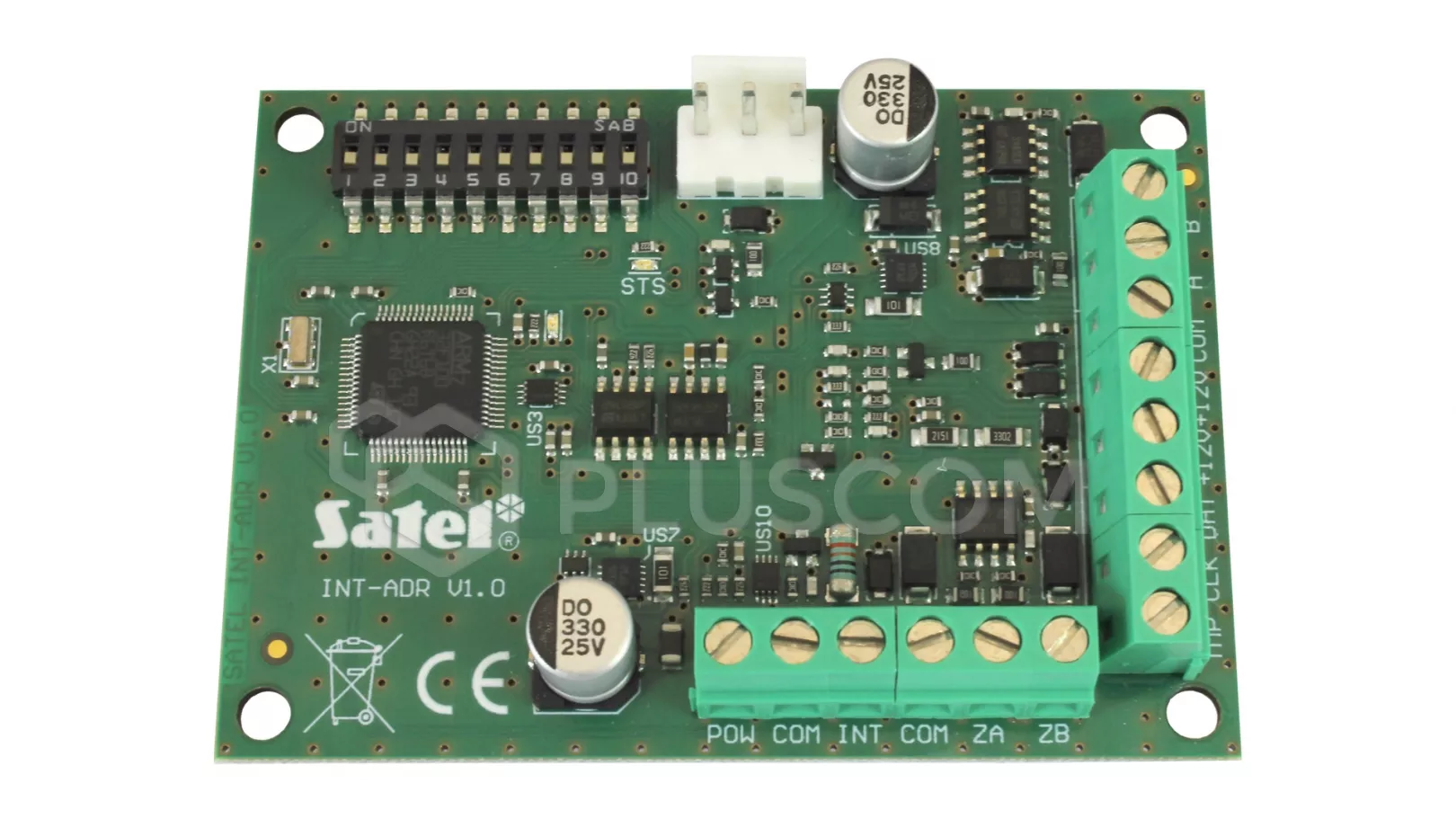

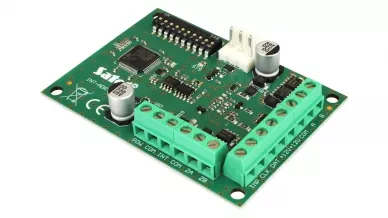

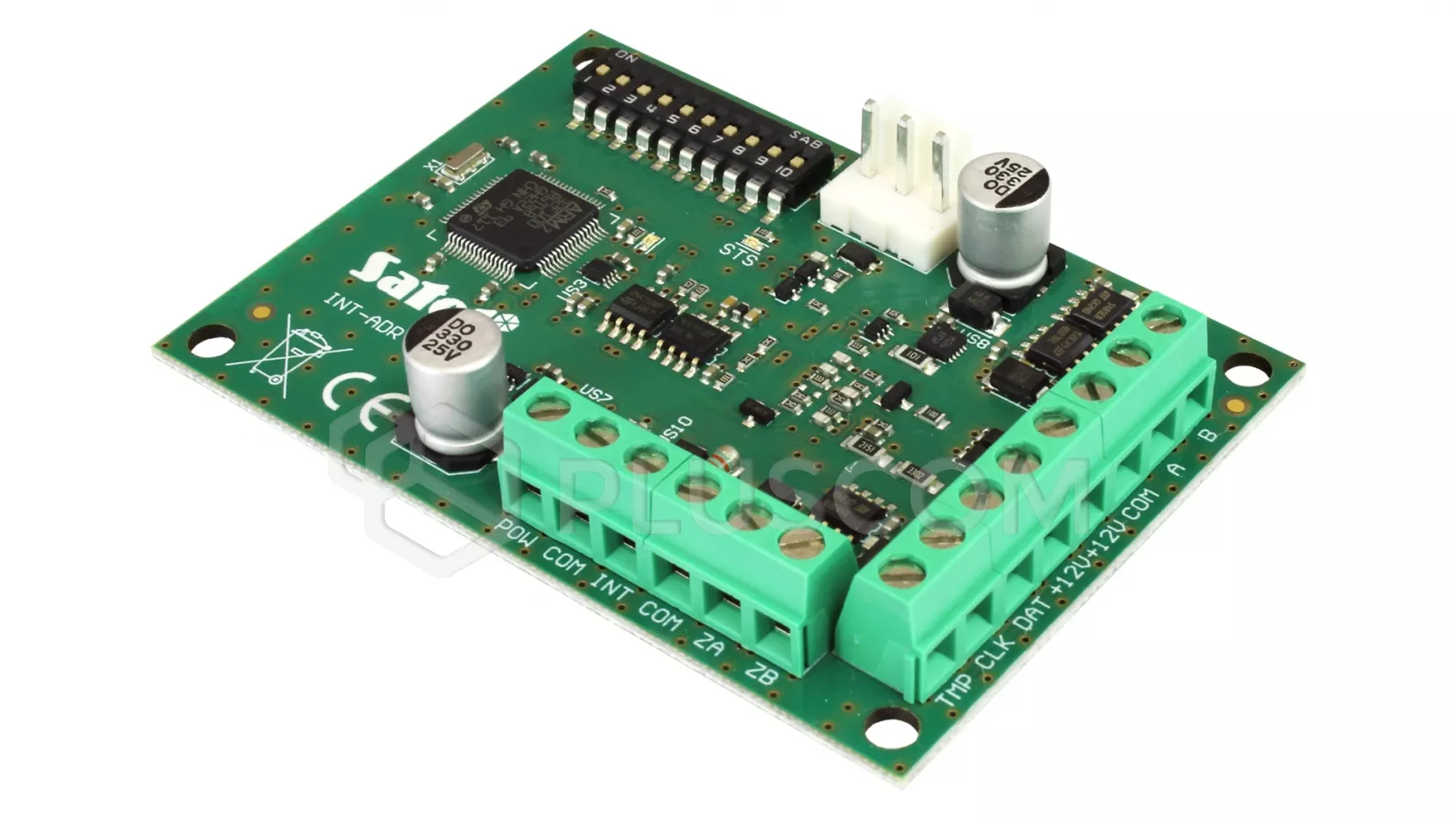

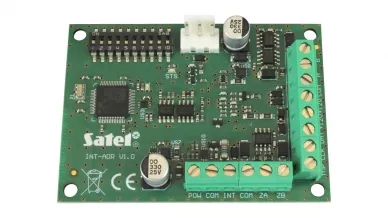

Satel INT-ADR Espansore di ingressi indirizzabile

Espansore di ingresso indirizzabile Satel INT-ADR

Caratteristiche

• fino a 48 zone indirizzabili.
• supporto per rivelatori NO e NC con modulo CA-64 ADR-MOD installato.

• Ingresso di sabotaggio NC aggiuntivo.
• Possibilità di integrazione con un alimentatore dedicato.
• Possibilità di collegamento al busRS-485.



Satel INT-ADR Espansore di ingressi indirizzabile

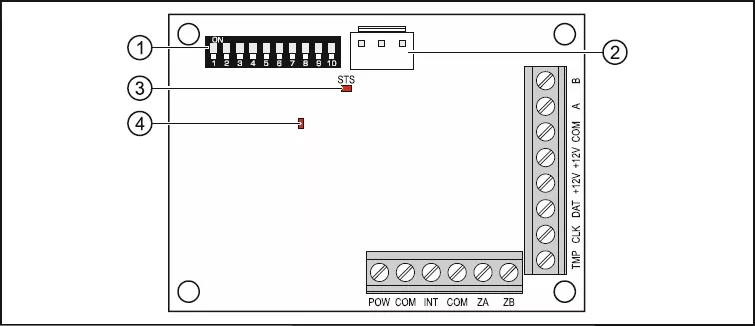

1. Gruppo di interruttori DIP.
2. connettore per il collegamento di un alimentatore dedicato.

3. il LED STS indica lo stato dell'alimentatore collegato al connettore:

   • acceso - l'alimentatore funziona correttamente,
   • lampeggiante - l'alimentatore segnala un guasto.
4. il diodo indica la comunicazione con il pannello di controllo:

   • acceso - nessuna comunicazione con il pannello di controllo,
   • lampeggia - la comunicazione con il pannello di controllo funziona correttamente.

Descrizione dei terminali:

• POW - Uscita DC +12 V dedicata ai moduli indirizzabili
  CA-64 ADR-MOD e ai rivelatori.

• COM - terra.
• INT - ingresso dati dai moduli indirizzabili CA-64 ADR-MOD.
• ZA, ZB - terminali previsti per uso futuro.

• TMP - ingresso del circuito di manomissione del modulo (NC) - se non utilizzato, deve essere cortocircuitato a terra.
• CLK - orologio.
• DTA - dati.
• +12V - ingresso di alimentazione dell'espansore/uscita di alimentazione del rilevatore.
• A, B - Bus RS-485


Montaggio

L'expander è progettato per essere installato in ambienti chiusi con umidità normale.
