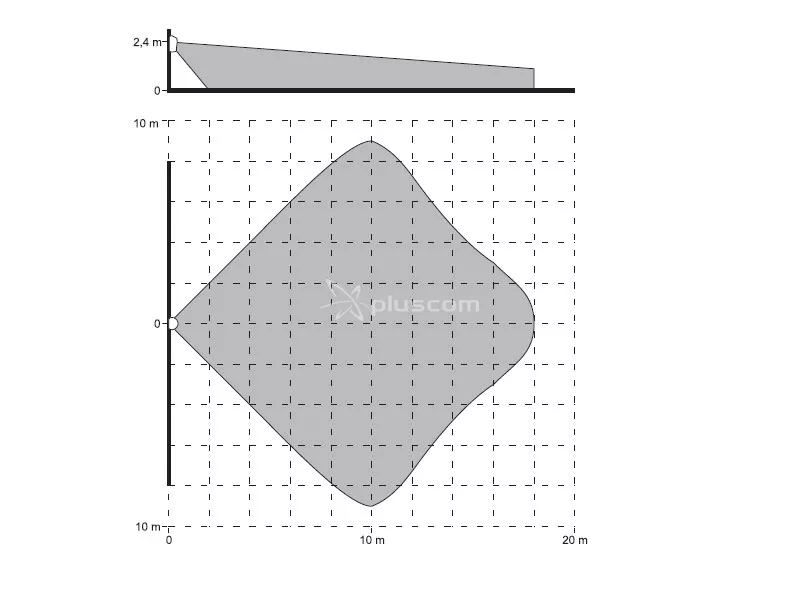

Rilevatore di movimento digitale GRAPHITE è caratterizzato da un'elevata sensibilità e allo stesso tempo da un'alta resistenza alle interferenze e ai falsi allarmi. Il design del rilevatore si basa su un processore di segnale avanzato con un trasduttore ad alta risoluzione.

Il rilevatore utilizza un doppio elemento piroelettrico.

Un avanzato meccanismo di compensazione digitale della temperatura consente il funzionamento in un'ampia gamma di temperature. Ulteriori caratteristiche del rilevatore sono memoria allarmi e possibilità di accendere e spegnere il LED a distanza.

Satel GRAPHITE Rivelatore PIR digitale

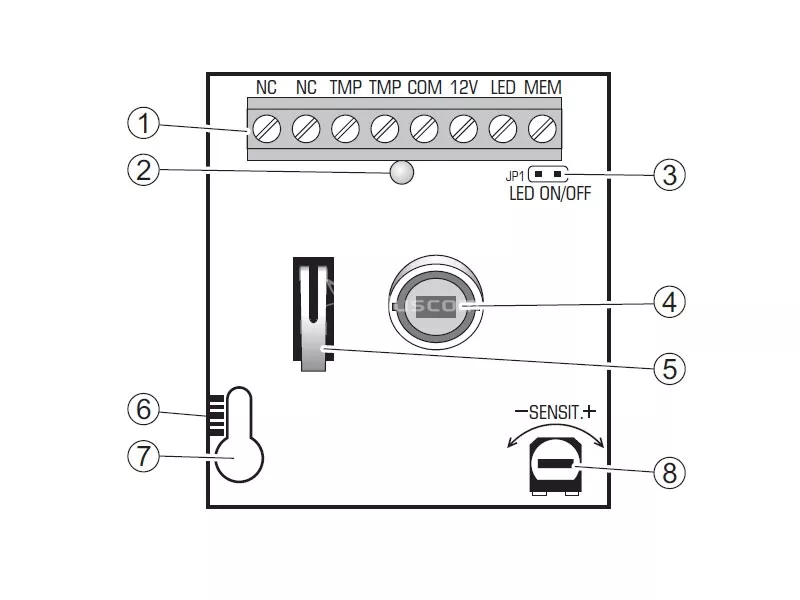

Spiegazione del disegno:

1. terminali:
   • NC - relè (NC).
   • TMP - contatto antimanomissione.
   • COM - terra.
   • 12V - ingresso di alimentazione.
   • LED - consente di accendere/spegnere il LED a distanza, rimuovendo il ponticello dai pin ON/OFF del LED. Il LED indicherà le violazioni quando l'ingresso del LED è stato ponticellato. Per controllare l'ingresso è possibile utilizzare un'uscita di tipo OC del pannello di controllo. come INDICATORE DI MODALITÀ AZIENDALE o INTERRUTTORE BISTABILE.
   • MEM - ingresso che controlla la memoria degli allarmi. All'ingresso deve essere collegata un'uscita del pannello di controllo di tipo OC programmata come INDICATORE. Se l'ingresso è cortocircuitato a terra e il rilevatore registra un movimento - innescando così un allarme - il LED segnalerà la memoria di allarme lampeggiando. L'indicazione della memoria di allarme continua fino a quando la zona non viene nuovamente messa in cortocircuito con la terra.
2. LED. Si illumina di rosso per circa un'ora. Questo permette all'installatore di verificare il funzionamento del rilevatore e di approssimare l'area protetta. Il lampeggiamento del LED indica la memoria di allarme.
3. Spine LED ON/OFF. L'inserimento del ponticello attiva la segnalazione tramite il LED, indipendentemente dallo stato dell'ingresso del LED.
4. piroelemento.
5. contatto antimanomissione.
6. scala graduata per il posizionamento del piroelemento rispetto all'obiettivo.
7. foro per la vite di fissaggio.
8. potenziometro per la regolazione della sensibilità del rivelatore.

Per 30 secondi dopo l'accensione il rilevatore si trova nello stato di avvio, segnalato da brevi lampeggi del LED. Solo allo scadere di questo tempo, il rilevatore passa allo stato operativo.

Il rilevatore controlla la tensione di alimentazione e la correttezza del percorso del segnale. Se la tensione scende al di sotto di 9V (±5%) per più di 2 secondi o se viene rilevato un guasto nel percorso del segnale, il rilevatore segnala il guasto attivando il relè di allarme e accendendo continuamente il LED. La segnalazione del guasto continua per tutta la sua durata.

Montaggio

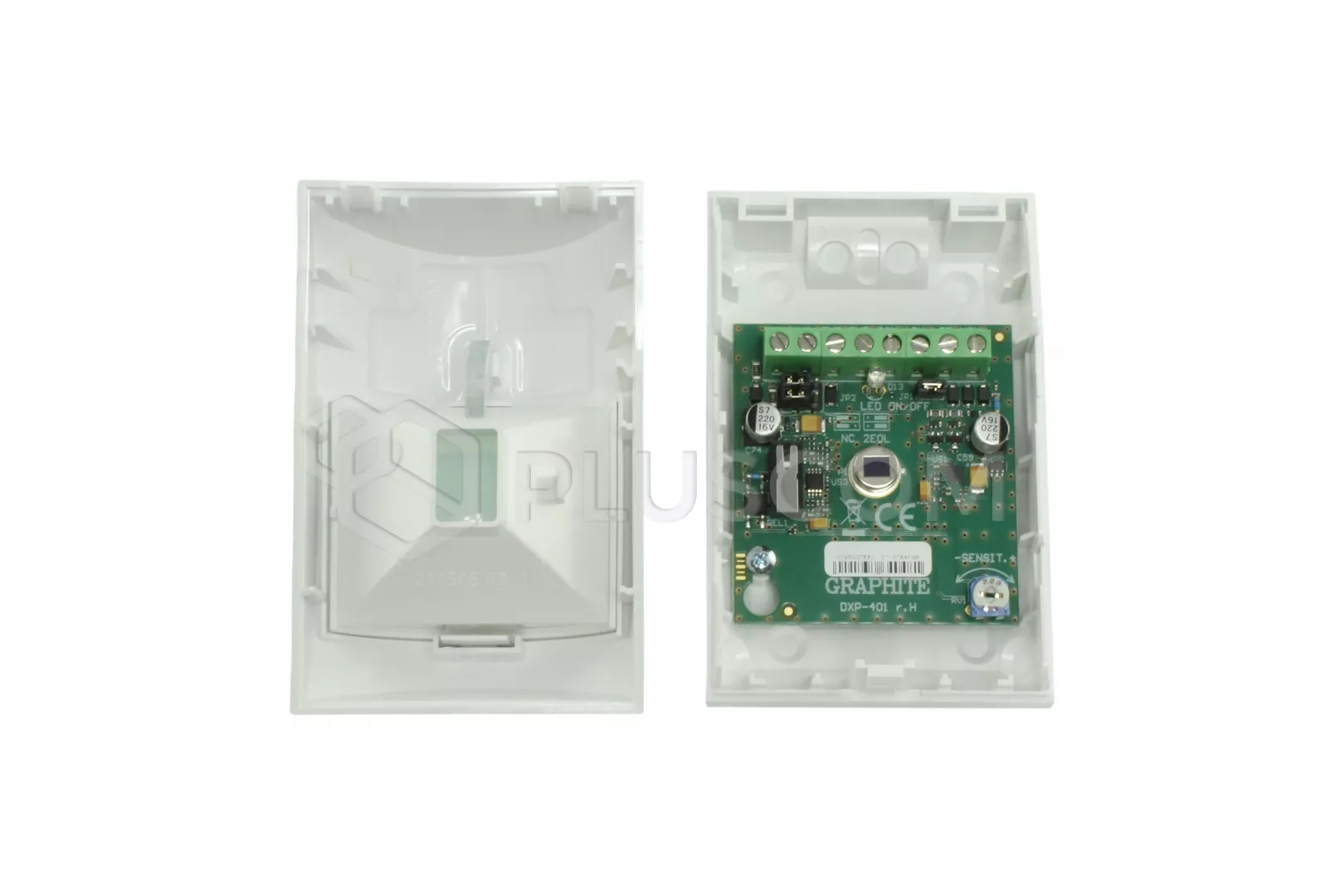

1. Aprire l'involucro
2. Rimuovere la scheda elettronica.
3. Realizzare nel pannello posteriore dell'alloggiamento gli appositi gommini per viti e cavi.
4. Far passare il cavo attraverso il foro realizzato.
5. Fissare il pannello posteriore dell'involucro alla staffa in dotazione o alla parete.
6. Collegare i fili ai terminali appropriati.
7. Determinare la sensibilità del rilevatore utilizzando il potenziometro.
8. Chiudere l'alloggiamento del rilevatore.
