Lettore di chip Satel CZ-DALLAS DALLAS
Il dispositivo viene utilizzato per l'implementazione delle funzioni di controllo degli accessi. Consente la lettura di un codice univoco di una pastiglia.
Funziona con i dispositivi:
- CA-64 DR lettore di pastille espansore
- Lettore universale/espansore di schede INT-R (identificato dal pannello di controllo come CA-64 DR)
- Moduli di controllo accessi ACCO-KPWG-PS, ACCO-KPWG
Il lettore è dotato di un LED bicolore rosso/verde che può essere utilizzato per comunicare tra la centrale o il modulo di controllo accessi ACCO e l'utente.
FUNZIONAMENTO:
Per accedere, la losanga deve essere agganciata e leggermente premuta nell'incavo del lettore in modo da chiudere il circuito elettrico di ingresso.
La losanga può essere premuta contro il lettore o mantenuta contro il lettore per circa 3 secondi. Il modo in cui la losanga viene premuta o tenuta dipende dalle impostazioni del modulo di espansione ACCO/controllo accessi.
A seconda del dispositivo a cui è collegato il lettore, verranno trasmessi i dati (il codice della losanga letta):
- dall'espansore al pannello di controllo, che in risposta reagirà in modo adeguato alla funzione programmata e ai diritti dell'utente che utilizza il chip in questione, ad es. sbloccare il blocco elettromagnetico che blocca la porta
- direttamente tramite il lettore al modulo di controllo accessi ACCO che, dopo aver identificato l'utente tramite un chip, esegue le funzioni a sua disposizione.

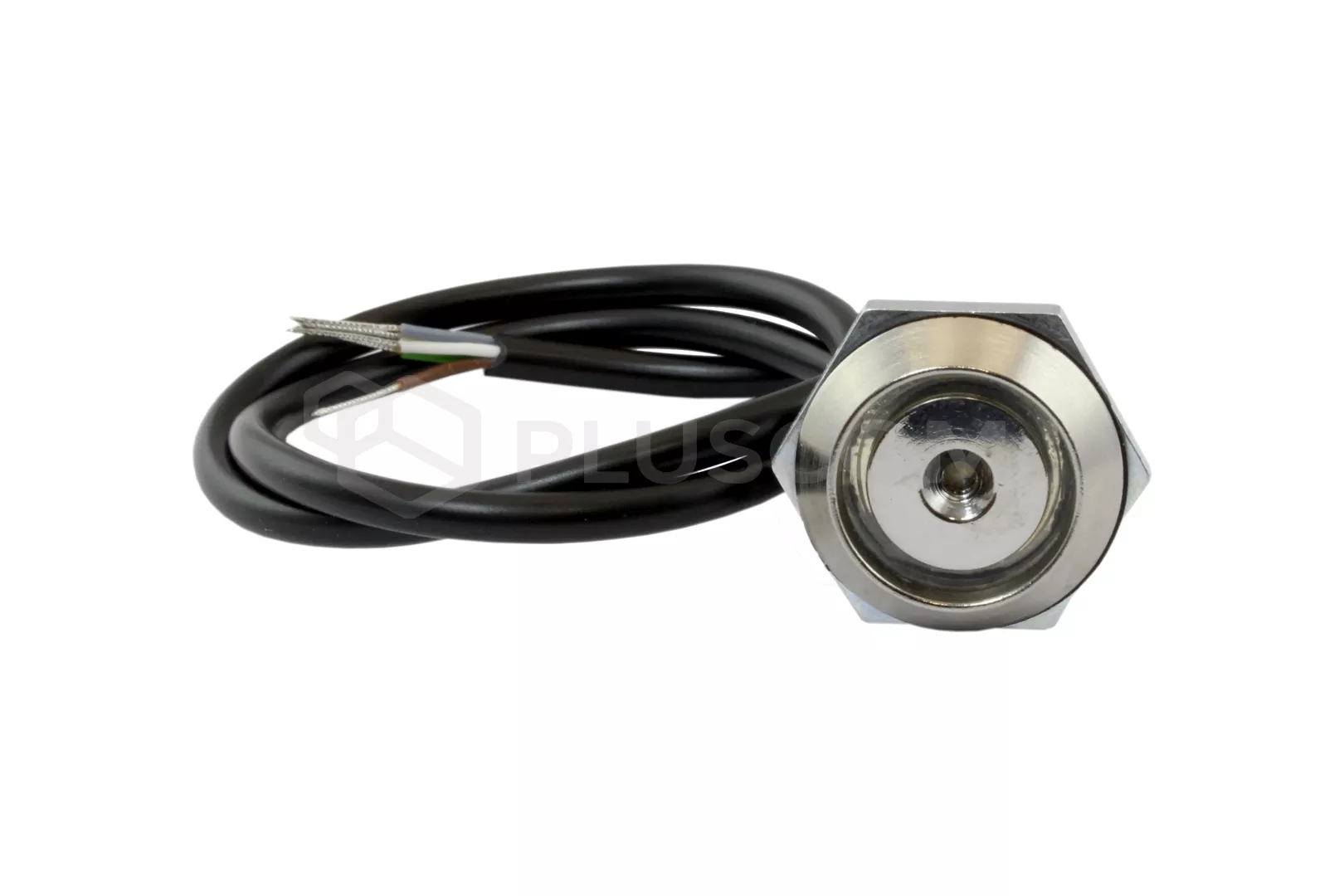

Satel CZ-DALLAS Lettore di chip DALLAS
Satel CZ-DALLAS Lettore di chip DALLAS
INSTALLAZIONE
Il lettore CZ-DALLAS è progettato per essere installato su pareti di spessore fino a 3 mm.
Può essere installato anche all'esterno dell'edificio, direttamente nel muro o nel telaio della porta. Per montare il lettore, praticare un foro di 20 mm di diametro nella parete, inserire il lettore nel foro e avvitare il dado di fissaggio dall'interno. Nel caso di pareti più spesse, il lettore può essere fissato utilizzando una colla di montaggio adeguata.

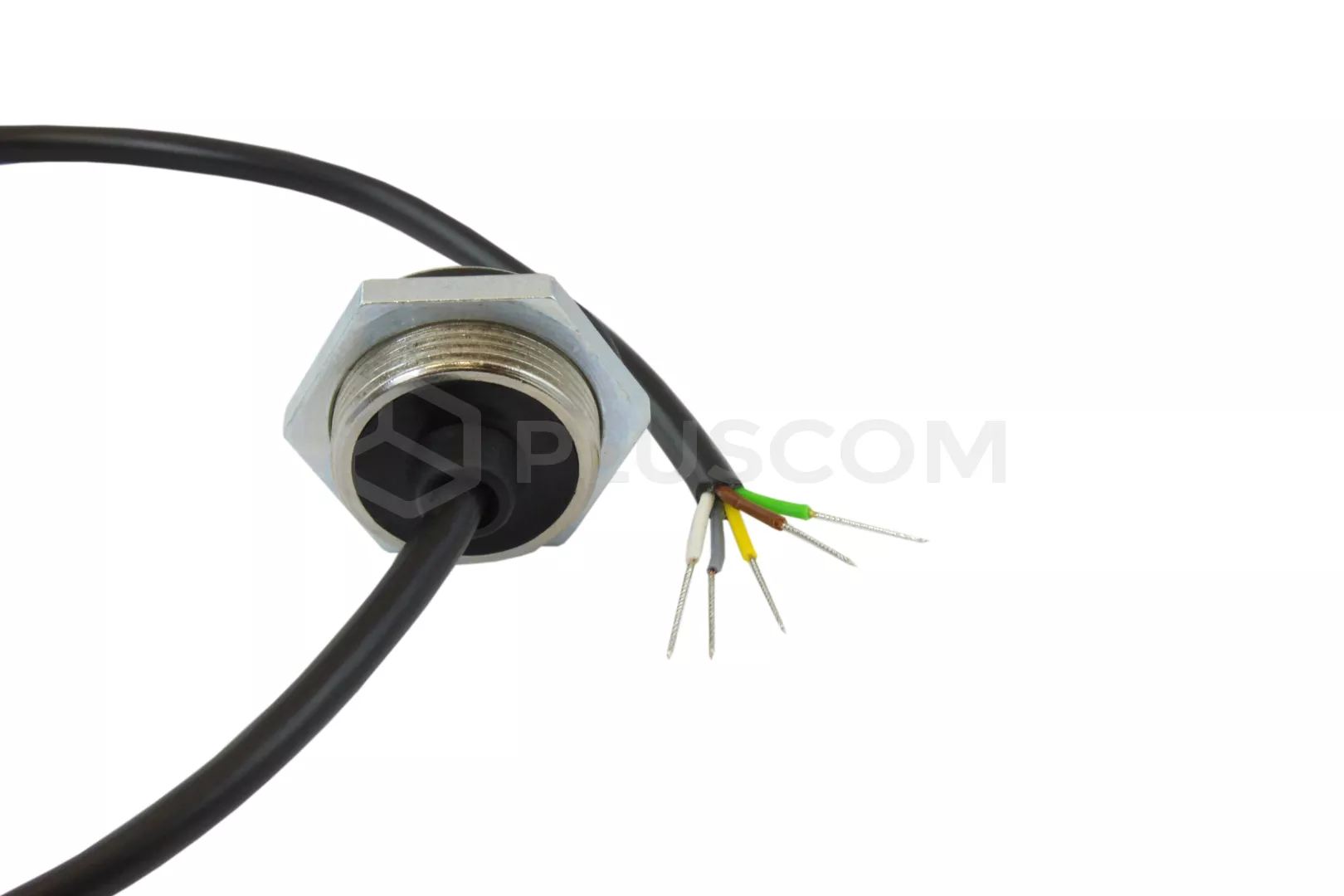

Cavo del lettore CZ-DALLAS è composto da cinque fili elettrici e
è lungo 40 cm. La lunghezza del cavo che collega il lettore al modulo di controllo accessi ACCO non deve superare i 30 metri. Sia l'expander che i moduli di controllo accessi ACCO possono lavorare contemporaneamente con due testine di questo tipo. La prima fungerà da terminale A (terminale di ingresso), la seconda da terminale B (terminale di uscita).
DATI TECNICI:
- consumo massimo di corrente: 25 mA
- intervallo di temperatura di funzionamento: -25°C...+55°C
- umidità massima: 93±3%
- diametro del foro di montaggio: 20 mm
- peso: 24g
