Satel AQUA Luna Rivelatore PIR digitale con funzione di illuminazione

Proprietà

1. Doppio piroelemento.
2. Algoritmo digitale per il rilevamento del movimento.
3. Analisi del segnale del piroelemento doppio: valore e quantità.
4. Funzione di preallarme.
5. Compensazione digitale della temperatura.
6. Set di LED che svolgono la funzione di illuminazione.
7. Commutazione a distanza dell'illuminazione.
8. Indicazione di bassa tensione di alimentazione (caduta di tensione - meno di 9 V ±5%).

Componenti del set

• Rivelatore
• Staffa di inclinazione
• Bulloni di espansione
• Manuale

Satel AQUA Luna Rivelatore PIR digitale con funzione di illuminazione

Satel AQUA Luna Rivelatore PIR digitale con funzione di illuminazione

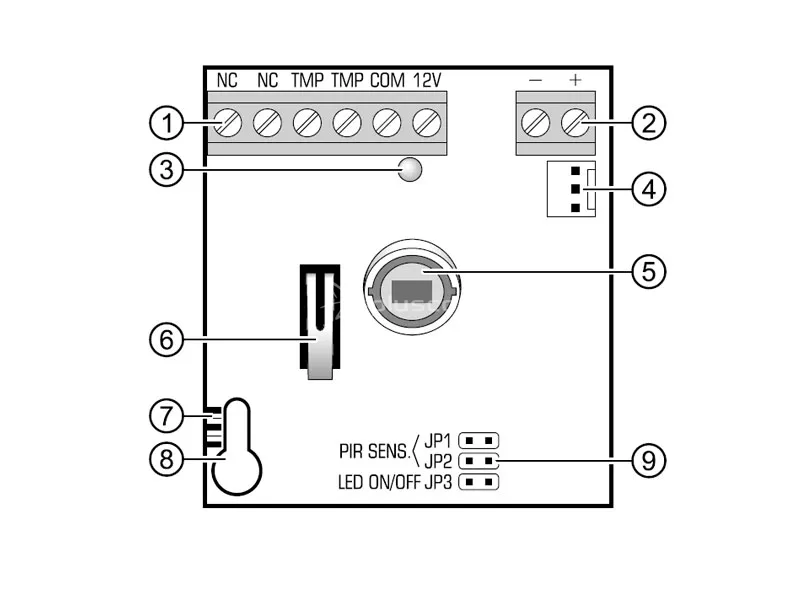

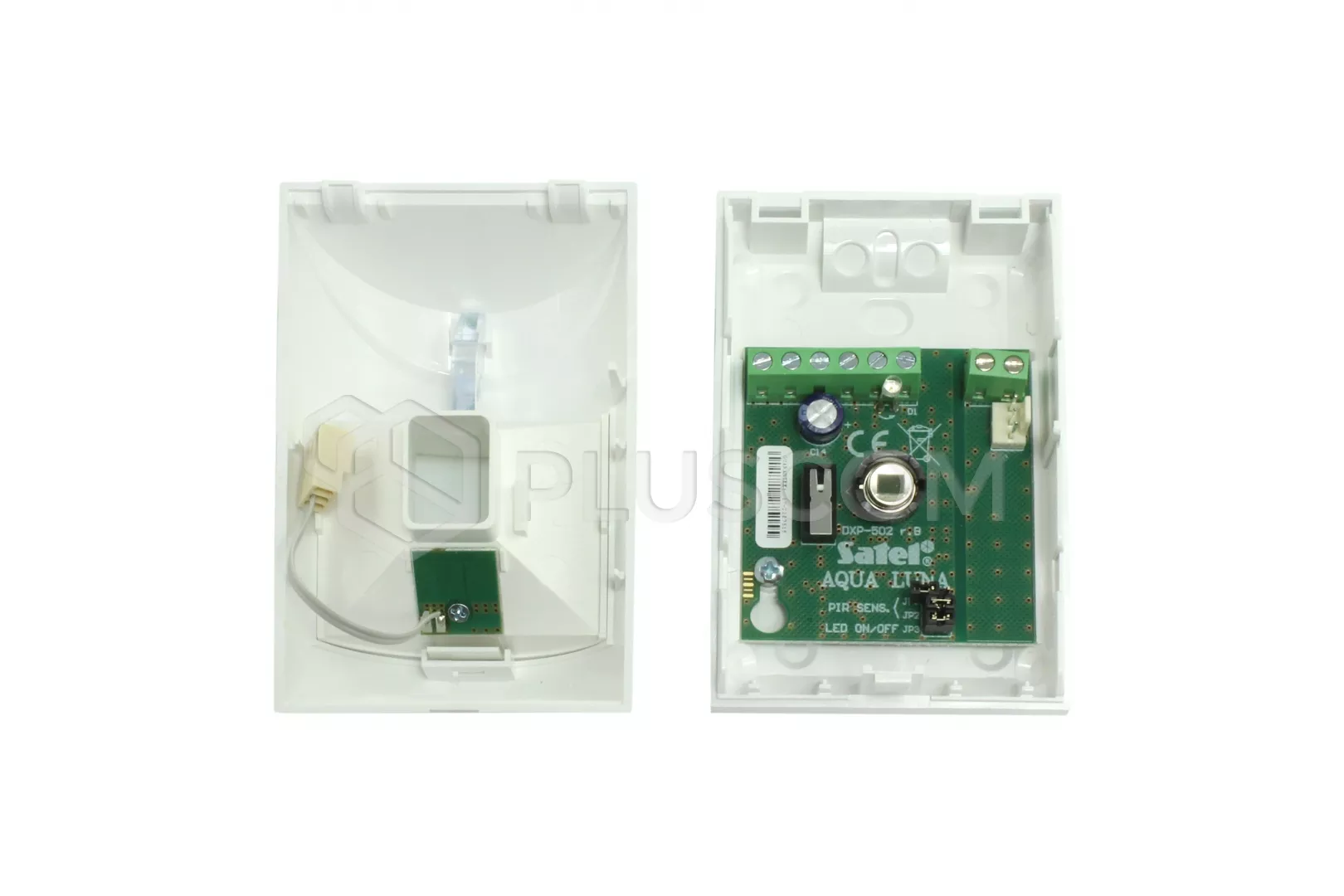

Descrizione a disegno:

1. terminali:
   • NC - relè (NC)
   • TMP - contatto antimanomissione
   • COM - terra
   • 12V - ingresso di alimentazione
2. terminali per il collegamento del segnale di controllo dell'illuminazione. È possibile utilizzare un'uscita del pannello di controllo programmata, ad esempio, per il comando. È possibile utilizzare l'uscita del pannello di controllo programmata, ad esempio, come INTERRUTTORE MONO (da attivare per un tempo programmato, ad esempio: 1 minuto). (attivata per un tempo programmato, ad esempio dopo la violazione di un rivelatore). Se si utilizza un'uscita di tipo OC, questa deve essere collegata al terminale "-" (tensione +12 V al terminale "+"). Se si utilizza un'uscita ad alta corrente, collegarla al terminale "+" (a terra il terminale "-").
3. LED di indicazione rosso:
   • preallarme - lampeggia brevemente (ca. 120 ms);
   • allarme - si accende per 2 secondi;
   • avvio - lampeggia rapidamente;
   • bassa tensione di alimentazione - acceso
4. una presa per il collegamento dei LED che svolgono la funzione di illuminazione.
5. piroelemento.
6. contatto antimanomissione.
7. scala graduata per il posizionamento del piroelemento rispetto all'obiettivo.
8. foro per la vite di fissaggio.
9. perni per la configurazione del rivelatore:
   • PIR SENS. - Determinazione della sensibilità del rivelatore
   • LED ON/OFF - attivazione/disattivazione della segnalazione tramite LED. La segnalazione è attiva quando i pin sono in cortocircuito.

Satel AQUA Luna Rivelatore PIR digitale con funzione di illuminazione

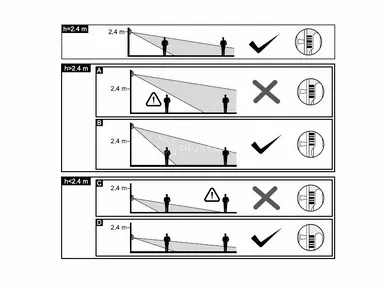

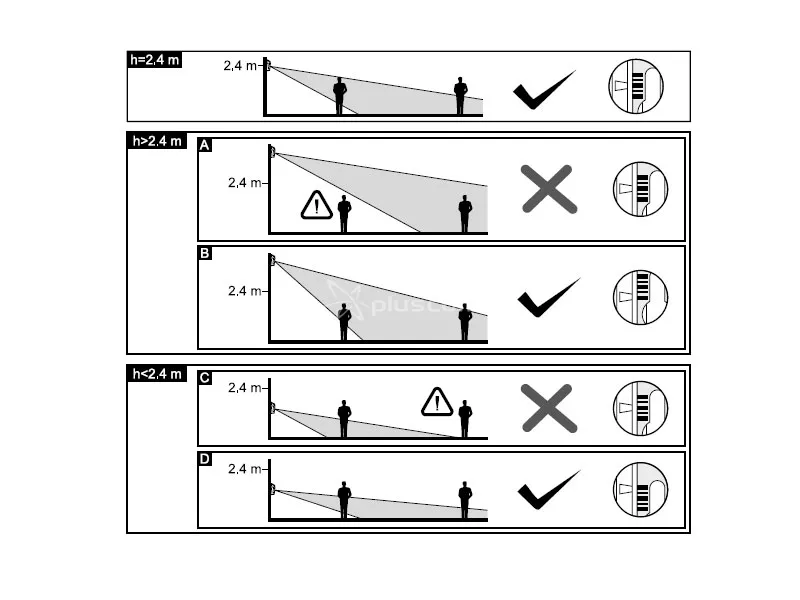

A seconda dell'altezza di montaggio, il trattino centrale della graduazione deve essere:

• di fronte all'indicatore sulla custodia (montaggio a 2,4 m di altezza),
• sopra l'indicatore (montaggio a un'altezza superiore a 2,4 m - esempio B)
• o sotto l'indicatore (montaggio inferiore a 2,4 m - esempio D).

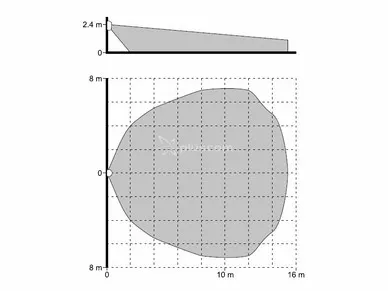

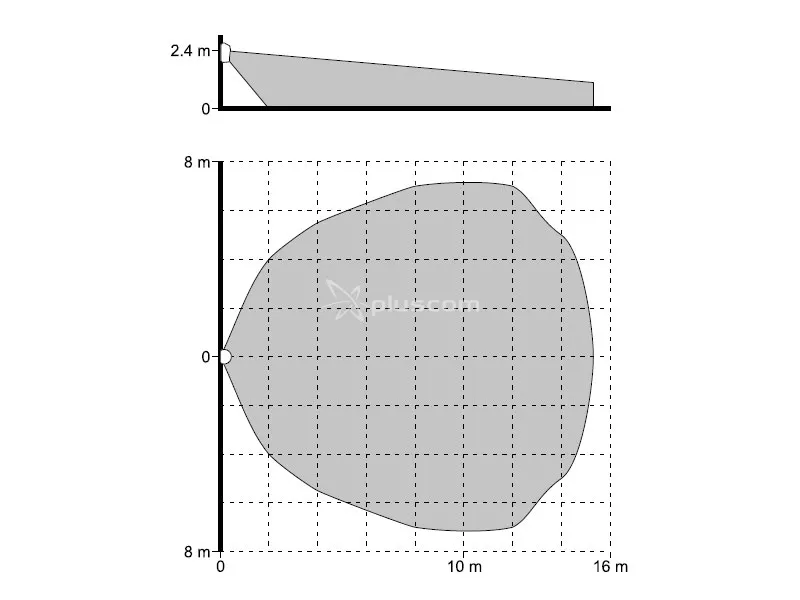

La lente EWA montata di serie sul rilevatore può essere sostituita da un'altra lente:

• LR - lunga portata con controllo della zona di scorrimento: portata 30 m; ampiezza del fascio principale a fine portata 3 m.
• VB - tenda verticale: portata 22,5 m; larghezza del fascio a fine portata 2,2 m.

Satel AQUA Luna Rivelatore PIR digitale con funzione di illuminazione

Montaggio

1. Aprire la custodia e scollegare i LED che svolgono la funzione di illuminazione dalla presa sulla scheda elettronica.
2. Rimuovere la scheda elettronica.
3. Praticare i fori per le viti e i cavi nella base dell'alloggiamento.
4. Far passare il cavo attraverso il foro praticato.
5. Fissare la base dell'involucro alla parete o alla staffa in dotazione.
6. Fissare la scheda elettronica, tenendo conto dell'altezza a cui viene montato il rilevatore.
7. Collegare i fili ai terminali appropriati.
8. Utilizzare i ponticelli per impostare i parametri operativi del rilevatore.
9. Collegare i LED che svolgono la funzione di illuminazione alla presa sulla scheda elettronica e chiudere la custodia del rilevatore.
