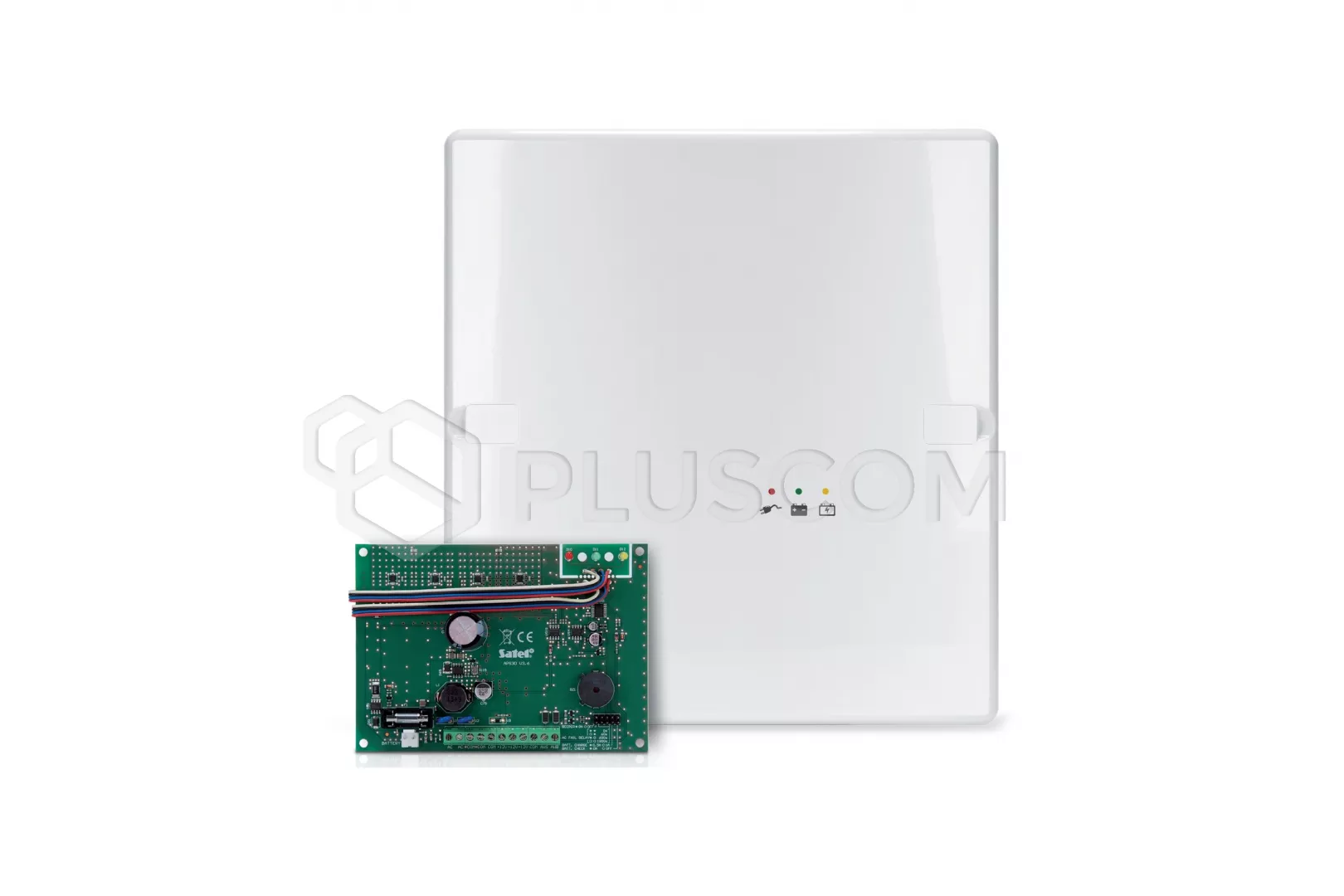

Satel APS-30 S Alimentatore tampone 12V 3A con contenitore
L'alimentatore tampone a impulsi in contenitore OPU-4P con stabilizzazione della tensione di uscita è progettato per dispositivi che richiedono una tensione nominale di 12 V CC.
Il set comprende:
- alimentatore
- trasformatore
- Contenitore OPU-4P
- accessori aggiuntivi: contatti antimanomissione, distanziali, cavi per il collegamento del trasformatore, viti e perni di montaggio
L'alimentatore è dotato di protezione da cortocircuito e sovraccarico. È dotato di
indicazione ottica dello stato della rete e della batteria e del processo di carica della batteria.
I guasti rilevati possono essere segnalati anche acusticamente. La trasmissione di informazioni sui guasti al sistema di allarme è resa possibile da due uscite aggiuntive di tipo OC.
Caratteristiche principali
- Stabilizzazione della tensione di uscita
- Sistema di monitoraggio della batteria e scollegamento della batteria scarica
- Possibilità di lavorare senza batteria collegata
- indicazione acustica di guasto
- protezione elettronica contro i cortocircuiti del sistema di alimentazione CA
- fusibile di cortocircuito del caricabatteria (T 3,15 A)
- protezione elettronica contro i cortocircuiti e i sovraccarichi dell'uscita dell'alimentatore
- protezione antimanomissione contro l'apertura dell'involucro e il suo distacco da terra
L'alimentatore deve funzionare con un collegamento permanente alla rete elettrica. Pertanto, prima di procedere al cablaggio, è necessario familiarizzare con l'impianto elettrico dell'edificio. Per l'alimentazione dell'unità, scegliere un circuito in cui la tensione sia sempre presente. Questo deve essere protetto da un fusibile adeguato.
L'alloggiamento consente l'installazione di una batteria con capacità fino a 7 Ah.
Ogni 4 minuti, l'alimentatore esegue un test di carica della batteria, indicato dall'accensione di un LED giallo. Se la tensione della batteria scende al di sotto di 11 V, l'alimentatore segnala un guasto all'uscita AWB e il LED verde inizia a lampeggiare (opzionalmente, il guasto può essere segnalato da un suono). Una volta che la tensione scende a circa 9,5 V, la batteria viene scollegata.
Dati tecnici
- Tensione nominale di uscita (secondo IEC 38): 12 V CC
- Tensione di alimentazione del trasformatore: 230 V CA
- tensione di alimentazione della scheda elettronica (dal trasformatore): 17...24 V CA
- corrente di uscita:
- funzionamento a batteria: 2,5 A / 2 A
- funzionamento senza batteria: 3 A
- corrente di carica della batteria: 0,5 / 1 A (commutabile)
- 3 LED che indicano: stato dell'alimentazione CA, stato della batteria, carica della batteria
- 2 uscite OC che segnalano i guasti:
- assenza di alimentazione CA
- batteria scarica
- consumo di corrente dei circuiti di alimentazione: 80 mA
- Uscite di tipo OC (AWS, AWB): 50 mA / 12 V CC
- classe ambientale: I
- intervallo di temperatura operativa: +5...+40 °C
- dimensioni della scheda elettronica: 140 x 99 mm
- dimensioni dell'involucro: 266 x 286 x 100 mm
- peso (senza batteria): 2,45 kg
