Pulsar RC48V controllore di batteria per armadi RACK 19''

Pulsar RC48V controllore di batteria 48VDC/5A per armadi rack 19

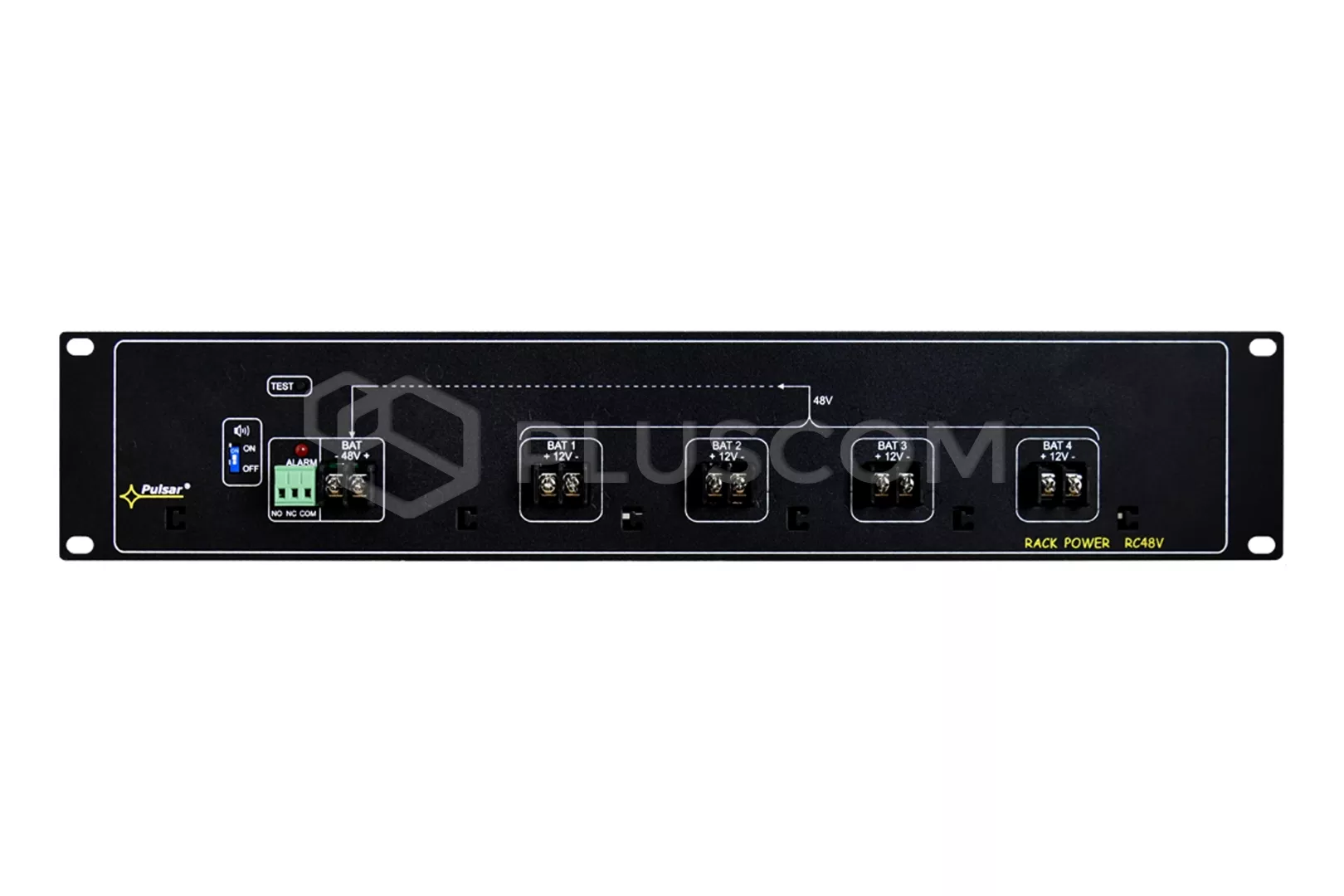

Il compito del controllore RC48V è quello di monitorare le condizioni delle batterie (4x17Ah/12V), in base alle misure di resistenza e continuità del circuito della batteria, della tensione e del livello di carica. Il Pulsar RC48V controlla la continuità del circuito delle batterie ed effettua un test automatico ogni 5 minuti. Il pulsante di test si trova sul pannello frontale.

È dotato di protezione dell'uscita della batteria contro il cortocircuito e il collegamento inverso. È progettato per funzionare con un alimentatore tampone da 54 V CC. Il controller consente di installare 4 batterie, con una capacità totale di 68Ah/12V (SLA) max).

L'RC48V è dotato di un'uscita relè di guasto collettivo ALARM. Il guasto è segnalato da un LED e da un segnale acustico e può essere attivato da:

• resistenza elevata del circuito ACU
• batteria sottocarica
• assenza di batteria
• bassa tensione della batteria (funzionamento in corrente continua)
• bassa tensione della batteria - spento (funzionamento in c.c.)

Pulsar RC48V controllore di batteria per armadi RACK 19''

• Ingresso: BAT1 ÷ BAT4

• Tensione di uscita BAT: 54V DC max.
• Corrente massima: 5A
• Batteria: 4x17Ah (capacità totale 68Ah/12V max.).
• Indicazione ottica di funzionamento: LED-ALARM
• Segnalazione acustica di funzionamento: Segnalatore acustico piezoelettrico ~75dB/0,3m
• Dimensioni di montaggio: L=19", H=2U, P=60

• Dimensioni: 483x88x60 mm (+/- 2 mm)
• Peso: 1,6 kg
