PSBS10A12D Alimentatore tampone da 13,8 V DC 10 A con uscite tecniche in un alloggiamento con spazio per una batteria da 40 Ah
L'alimentatore tampone Pulsar PSBS10A12D è destinato all'alimentazione continua di dispositivi con tensione DC12V La potenza massima dei dispositivi collegati all'alimentatore è di
152W
Capacità di corrente dell'alimentatore:
- 10A di corrente di uscita + 1A di carica della batteria
- 9A di corrente di uscita + 2A di carica della batteria
- 8A di corrente di uscita + 3A di carica della batteria
- Corrente di uscita 6A + carica della batteria 5A
La corrente di carica della batteria viene impostata mediante un ponticello.
Durante il normale funzionamento, l'alimentatore fornisce una tensione CC stabilizzata di 13,8 V all'uscita e carica la batteria collegata; in caso di decadimento della tensione d'ingresso CA, è presente una commutazione automatica (ininterrotta) al funzionamento a batteria.

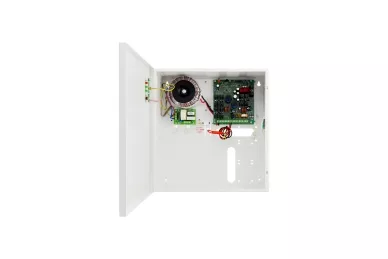

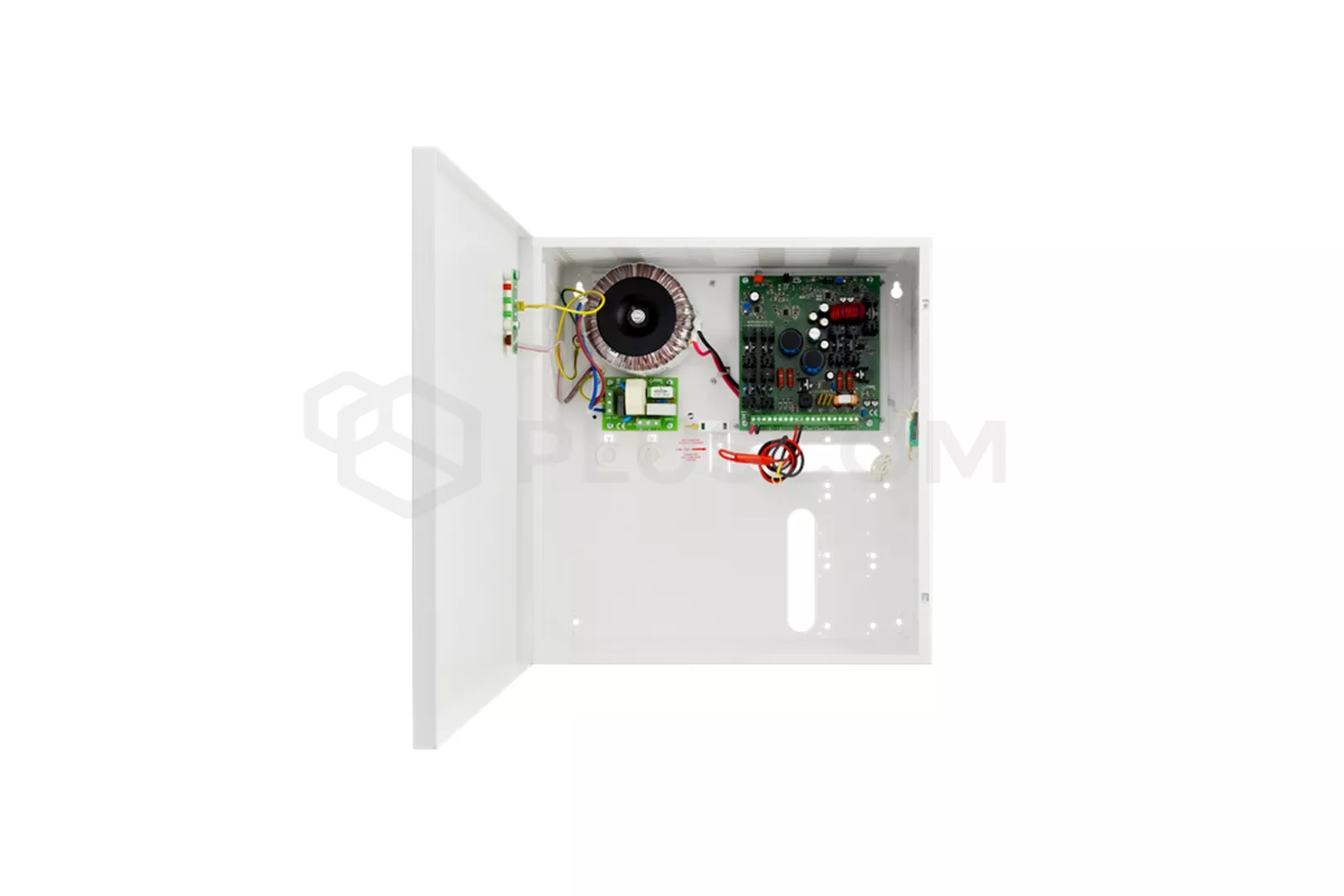

L'alimentatore è alloggiato in un contenitore con

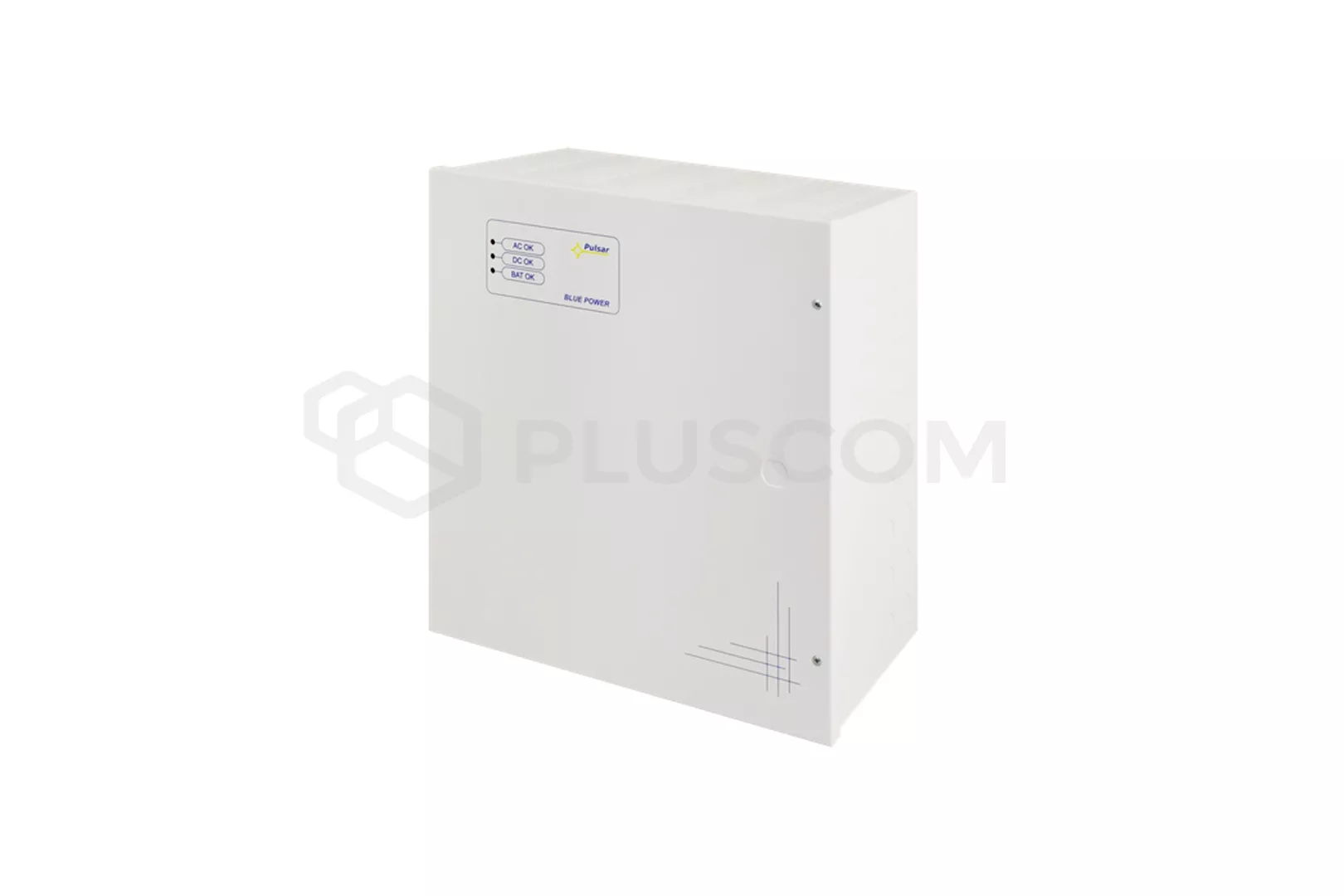

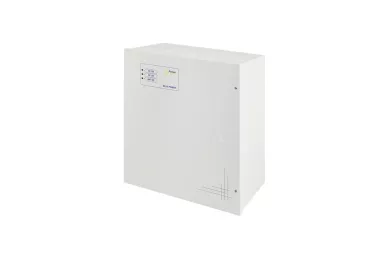

spazio per una batteria da 40Ah a 12 Ve sul frontale sono stati posizionati dei LED che indicano lo stato di funzionamento dell'alimentatore. Il retro del case presenta numerosi ingressi per i cavi. Ulteriori
distanziali supplementari facilitano il passaggio dei cavi. L'involucro contiene due
sensori che segnalano l'apertura della porta o il distacco dell'involucro dal suolo.
Pulsar PSBS10A12D 13,8V 10A 40Ah alimentazione tampone
Pulsar PSBS10A12D 13,8V 10A 40Ah alimentazione tampone
L'alimentatore PSBS10A12D è stato
dotato di tre uscite tecniche Tipo OC:
- l'uscita EPS informa sulla perdita di tensione dalla rete a 230V
- l'uscita PSU segnala un guasto dell'alimentatore
- L'uscita LoB segnala la bassa tensione della batteria
È possibile assemblare l'alimentatore PSBS10A12D con il modulo relè MPSBS, trasformando le uscite tecniche di tipo OC in uscite a relè.
PARAMETRI TECNICI:
- alimentazione: 230V AC
- consumo di corrente: 1,1A
- efficienza dell'alimentazione: 79%
- tensione di uscita:
- 11-13,8V - funzionamento a tampone
- 10-13,8V - funzionamento a batteria
- regolazione della tensione di uscita nell'intervallo: 12-14,5 V CC
- uscite alternative AUX1, AUX2, AUX3 a corrente limitata 3x2,5A
- corrente di uscita:
- 10A + 1A di carica della batteria
- 9A + 2A di carica della batteria
- 8A + 3A di carica della batteria
- 6A + 5A di carica della batteria
- dimensioni: 330x350x170+8mm (+/- 2)
- peso: 9,25 kg
- temperatura di lavoro: -10°C...+40°C
L'alimentatore è dotato di una serie di protezioni per aumentare la sicurezza d'uso e proteggere l'alimentatore da danni accidentali:
- Protezione da cortocircuito SCP (elettronica, ritorno automatico)
- sovraccarico OLP (ritorno automatico)
- termico OHP
- sovratensione OVP (recupero automatico)
- Protezione SCP nel circuito della batteria + protezione da inversione di polarità
- UVP protezione da sovrascarica della batteria U<10V (± 0,5V) - scollegamento del terminale della batteria)
