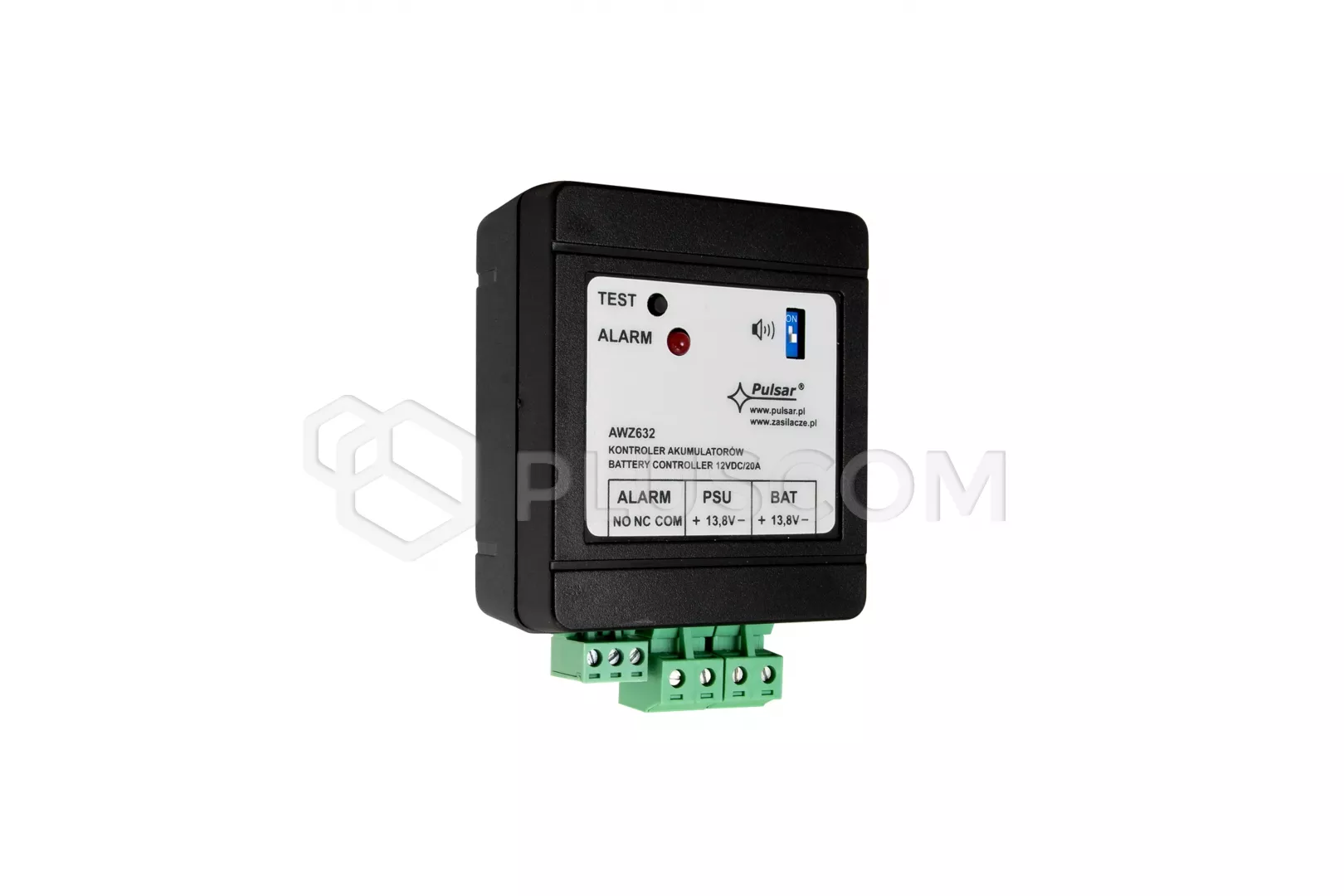

Pulsar AWZ632 Controllore della batteria 12VDC/20A

Pulsar AWZ632 Controllore di batteria 12VDC/20A

Il compito del controllore AWZ632 è quello di monitorare lo stato di una batteria (7÷65Ah/12V (SLA)), che esegue sulla base delle misure di resistenza e continuità del circuito della batteria, della tensione e del livello di carica.
Il Pulsar AWZ632 controlla la continuità del circuito della batteria ed effettua un test automatico ogni 5 minuti. La carica della batteria e la misurazione della tensione sono brevemente scollegate. Il pulsante di test si trova sul pannello frontale e può essere attivato anche manualmente, ma occorre ricordare di non eseguire il test con una frequenza superiore a 1 minuto.

L'uscita della batteria è protetta contro il cortocircuito e il collegamento inverso. Il controllore dispone anche di un'uscita a relè per il guasto collettivo ALARM. Il guasto è segnalato da un LED e da un segnale acustico e può essere attivato da:

• alta resistenza del circuito AKU
• batteria sottocarica
• assenza di batteria
• bassa tensione della batteria (funzionamento in corrente continua)
• bassa tensione della batteria - spento (funzionamento in c.c.)

DATI TECNICI:

• Capacità della batteria: 7-65Ah/12V (SLA)
• Corrente di uscita BAT: 20A max.
• Tensione di uscita BAT: 13,8 V CC max.
• Fusibile ritardato (19mm)-25A
• Indicazione ottica di funzionamento: LED-ALLARME
• Segnalazione acustica del funzionamento: Sirena piezoelettrica ~75dB/0,3m
• Allarme guasto collettivo uscita tecnica di tipo relè: 1A@ 30VDC/50VAC
• Dimensioni: 108x38x80mm
• Peso: 0,18 kg
