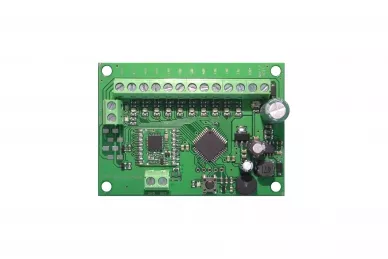

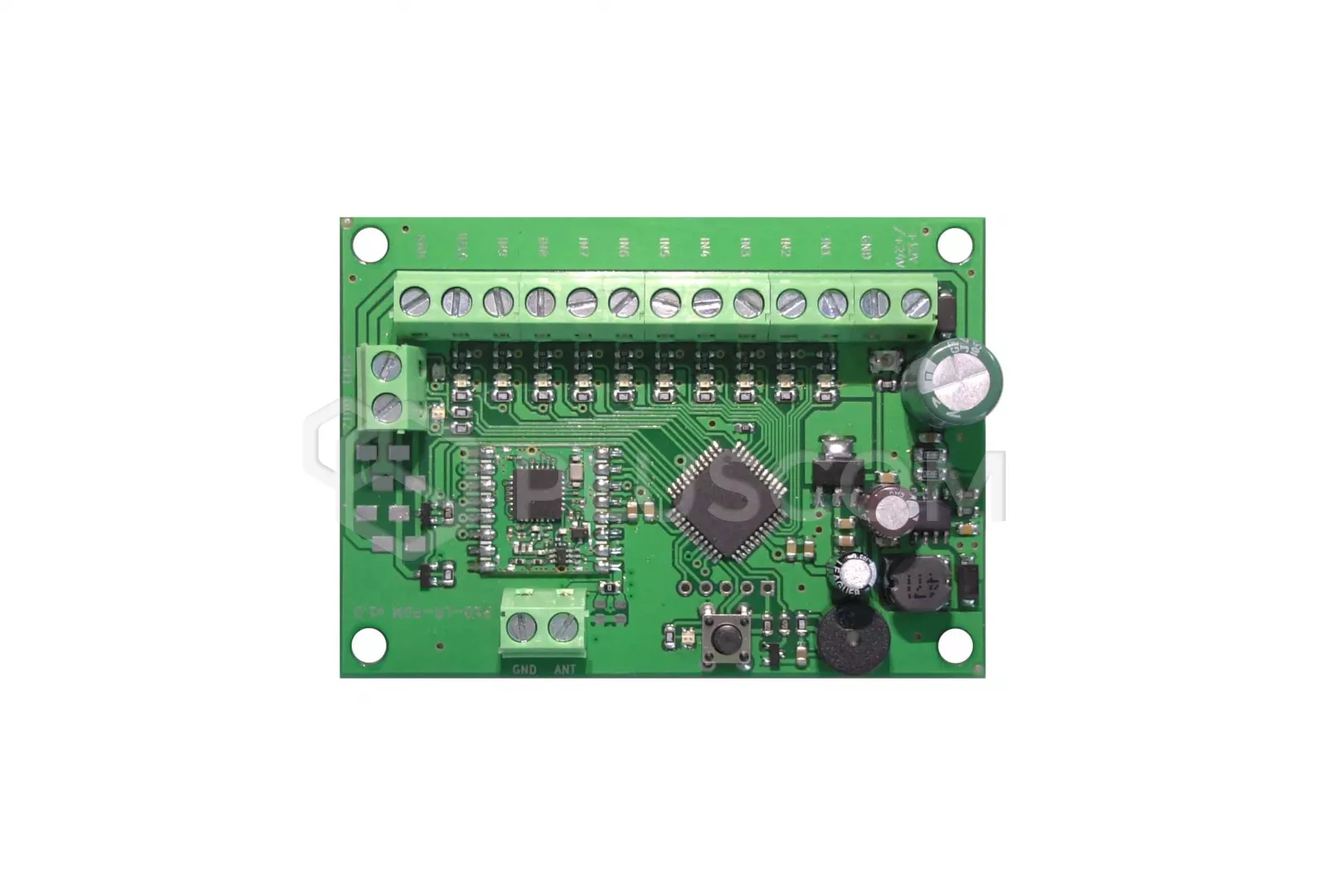

Scheda di estensione Proxima PCB LR PGM
PCB_LR_PGM è una scheda di estensione del sistema di allarme appositamente progettata per controllare via radio lo stato delle 10 uscite PGM della centrale. Inoltre, il PCB è dotato di due uscite universali radiocomandate, ad es. Panico e allarme in fase di attivazione/disattivazione.
Il dispositivo utilizza la tecnologia radio LoRa (LongRange), immune da interferenze e in grado di raggiungere fino a 1 km in spazi aperti.
CARATTERISTICHE
Il PCB dispone di 10 ingressi IN1-IN10. L'ingresso rileva il cortocircuito e il circuito aperto con la terra. Una modifica dello stato dell'ingresso IN1-IN10 viene inviata in modo unidirezionale tramite la tecnologia radio LoRa; il LED dell'ingresso o degli ingressi IN1-IN10 su cui si è verificata la modifica lampeggia durante la trasmissione, quindi questo LED mostra lo stato di quell'ingresso.
PCB_LR_PGM funziona in modo unidirezionale con qualsiasi numero di controller LN_LR_LT_PGM e LN_LR_ PK24_PGM a doppio canale.I cui contatti di relè ripetono lo stato degli ingressi IN1-IN10.
La scheda dispone di 2 uscite OUT1-2 controllate dal telecomando. Ad esempio, P4_P8. Entrambe le uscite possono funzionare come monostabili 1 o bistabili. Il telecomando, ad esempio P4_P8, riceve una conferma di ricezione del comando dall'uscita del circuito stampato. Il telecomando può essere utilizzato per verificare lo stato dell'uscita e la qualità della connessione. È possibile registrare 30 pulsanti del telecomando.
Grazie alla comunicazione bidirezionale tra tutti i moduli del sistema LR_PGM, è possibile verificare facilmente la qualità della connessione radio (ottima - buona - scarsa - nessuna copertura), ad es. tra il PCB_LR_PGM e i controllori N_LR_LT_PGM e LN_LR_PK24_PGM.
Il PCB può operare in una delle quattro bande di frequenza radio, impostate da un pulsante sul PCB_LR_PGM. Tutti i PGM dello stesso set devono operare nella stessa banda di frequenza.
DATI TECNICI
- Alimentazione Vcc: da 12V a 24VDC 120mA
- Frequenza: 433MHz bande ISM LoRa
- Numero di pulsanti: 10
- 10x ingressi: terra attiva max Vcc
- Uscite 2x: OC 100mA max Vcc
- Dimensioni: 120x80mm
