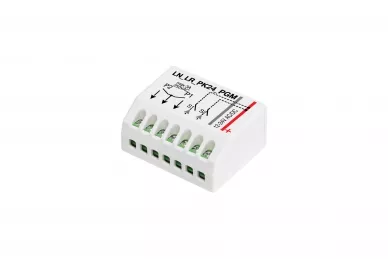

Proxima LN LR PK24 Controllore PGM

Controllore Proxima LN LR PK24 PGM

Il controller è progettato per ricevere via radio lo stato delle uscite PGM del pannello di controllo, distribuite dal telecomando PCB_LR_PGM. Il controllore può essere controllato anche dai telecomandi portatili P4_LR_PGM, P8_LR_PGM e localmente, tramite il cavo S1_S2.
Il dispositivo utilizza la tecnologia LoRa, una tecnologia radio a lungo raggio (LongRange) che è immune da interferenze e può avere una portata fino a 1 km in spazi aperti.
L'LN LR PK24 PGM ha una memoria di 500 telecomandi PCB_P8_P4_LR_PGM.

CARATTERISTICHE PRINCIPALI DEL CONTROLLER

• alimentazione 12-24V AC/DC e dispone di due canali di relè a potenziale zero in grado di controllare 230VAC/2A e di due ingressi di controllo S1-S2.
• memoria per 500 telecomandi PCB_P8_P4_LR_PGM
• Tecnologia radio a lungo raggio LoRa
• Ogni canale può funzionare in modalità monostabile con tempistiche di 1s-10s-30s-1min-10min-30min-1h-12h, o in modalità bistabile
• il controllore può operare in una delle quattro bande di frequenza radio, impostate tramite il pulsante PRG del controllore. È possibile far funzionare quattro sistemi PGM uno accanto all'altro

L'ingresso pilota PCB_LR_PGM può essere registrato nel canale del controllore in un modo: cortocircuitando l'ingresso IN1-IN10 si attiva il relè del canale, cortocircuitando l'ingresso IN1-IN10 si disattiva il relè del canale.
I pulsanti P4 e P8_LR_PGM e l'ingresso locale cablato S1_S2 possono essere registrati nel canale del controllore in tre modi: abilitazione del relè del canale, aumento dello stato del relè del canale, disabilitazione del relè del canale.

DATI TECNICI:

• alimentazione: 12-24V AC/DC
• consumo di corrente: 20mA relè spenti
• Uscite P1_P2: 2 contatti NA a potenziale zero 3A/230AC
• ingressi: 2x S1_S2
• Frequenza della banda ISM: 433MHz LoRa
• dimensioni: 42x37x22mm
