Modulo relè Pulsar AWZ 515

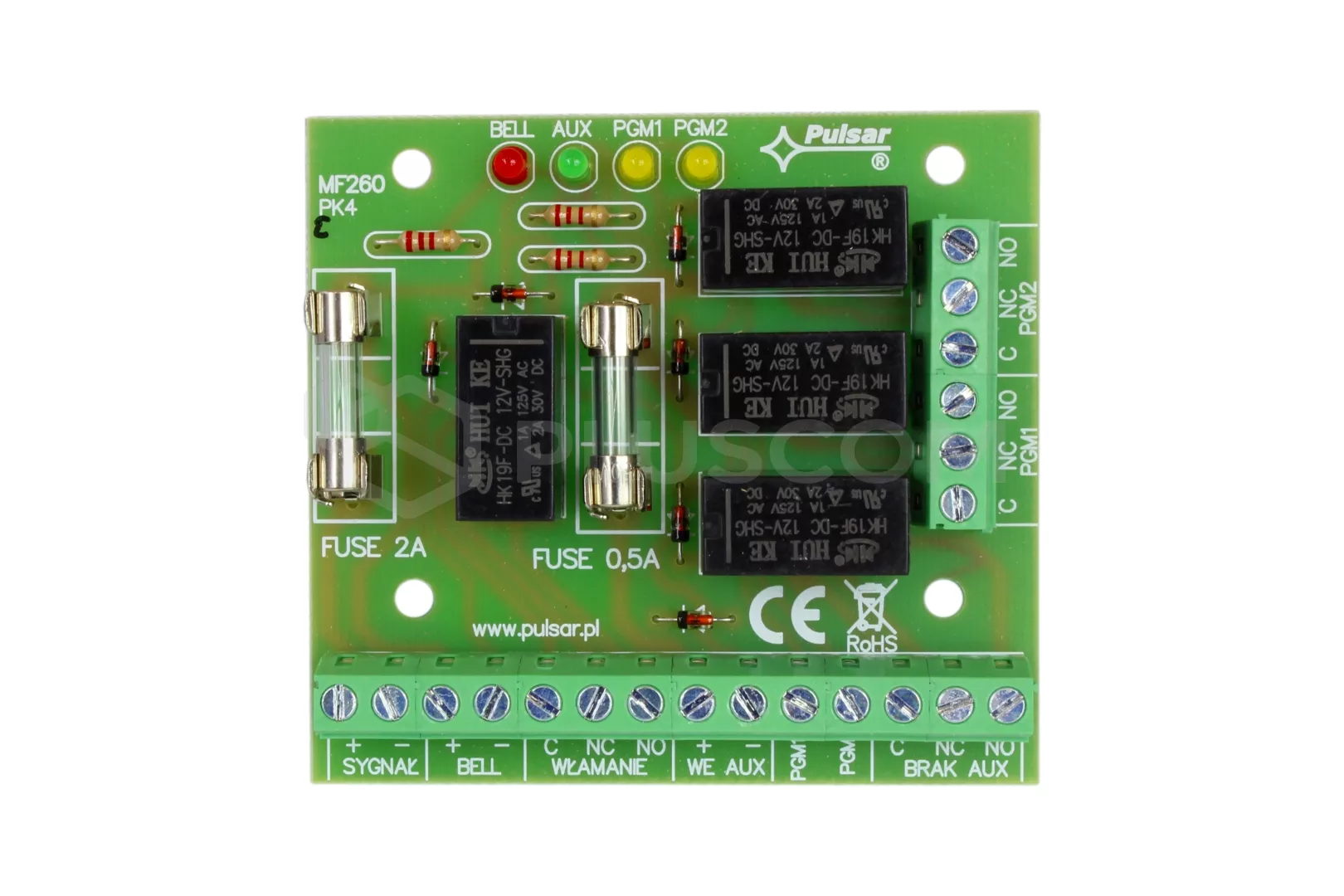

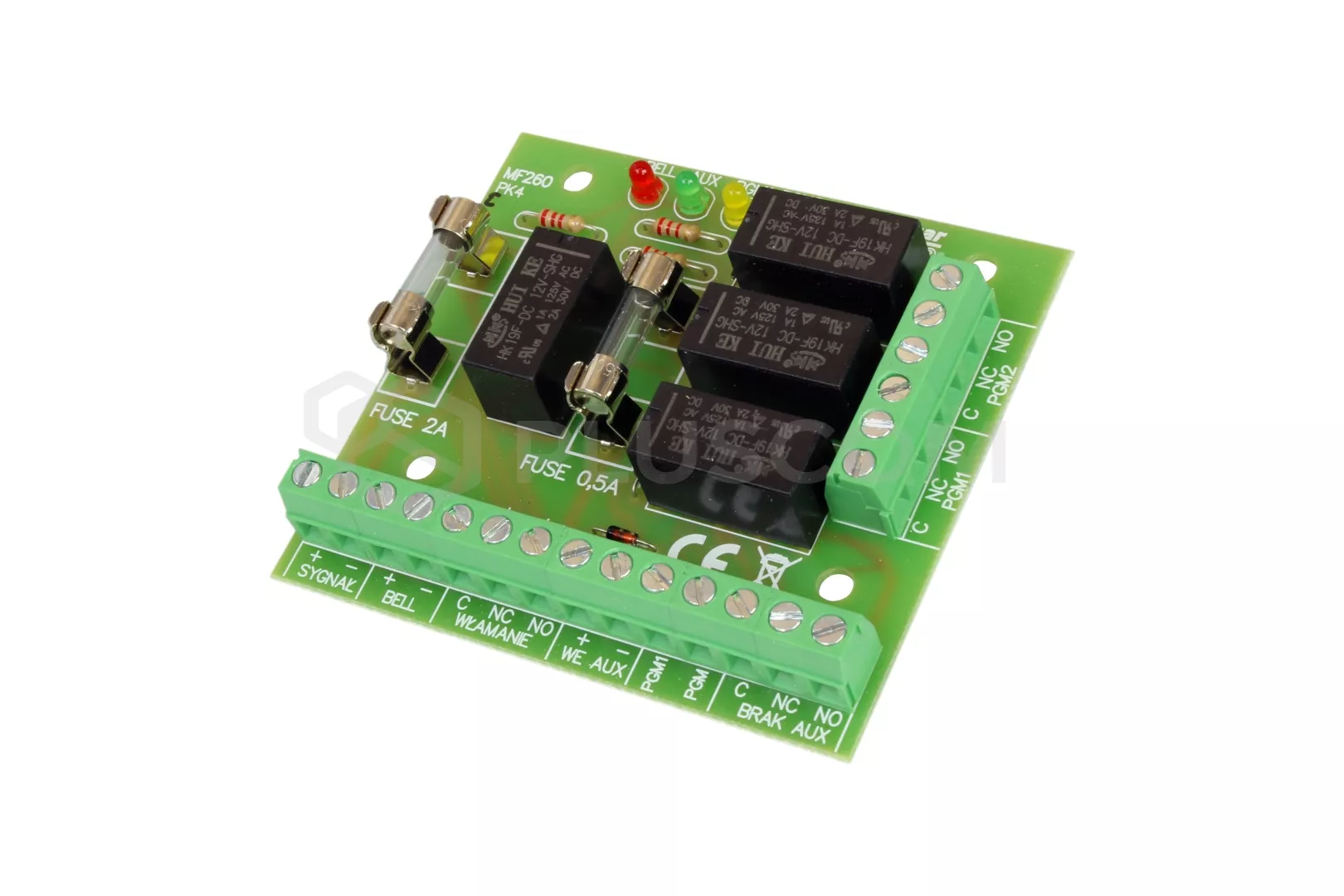

Modulo relè AWZ515 con fusibili nel circuito della bobina del relè (modulo relè PK4)

APPLICAZIONE:
Il modulo relè PK4 AWZ 515 è destinato all'uso in impianti a bassa tensione. Viene utilizzato per controllare, segnalare stati, ad es. nei sistemi di allarme e di controllo degli accessi. Può essere utilizzato per controllare dispositivi con un elevato consumo di corrente tramite le uscite OC dei sistemi di allarme. Inoltre, garantisce la separazione galvanica dei segnali e delle fonti di alimentazione rispetto alle uscite del modulo.
È dotato di un fusibile nel circuito dei relè (BELL+, SYGNAL+).
I LED indicano il funzionamento dei relè.

SPECIFICHE TECNICHE:

• tensione bobina relè: 10-14V DC
• corrente bobina: 25mA 12V DC
• numero di relè: 4

• carico dei contatti del relè: max 30V DC, 50V AC, corrente massima: 2A
• tempo di accensione/spegnimento: 15ms/8ms
• dimensioni: 75x70x20(h) mm
• peso: 63g

MONTAGGIO:

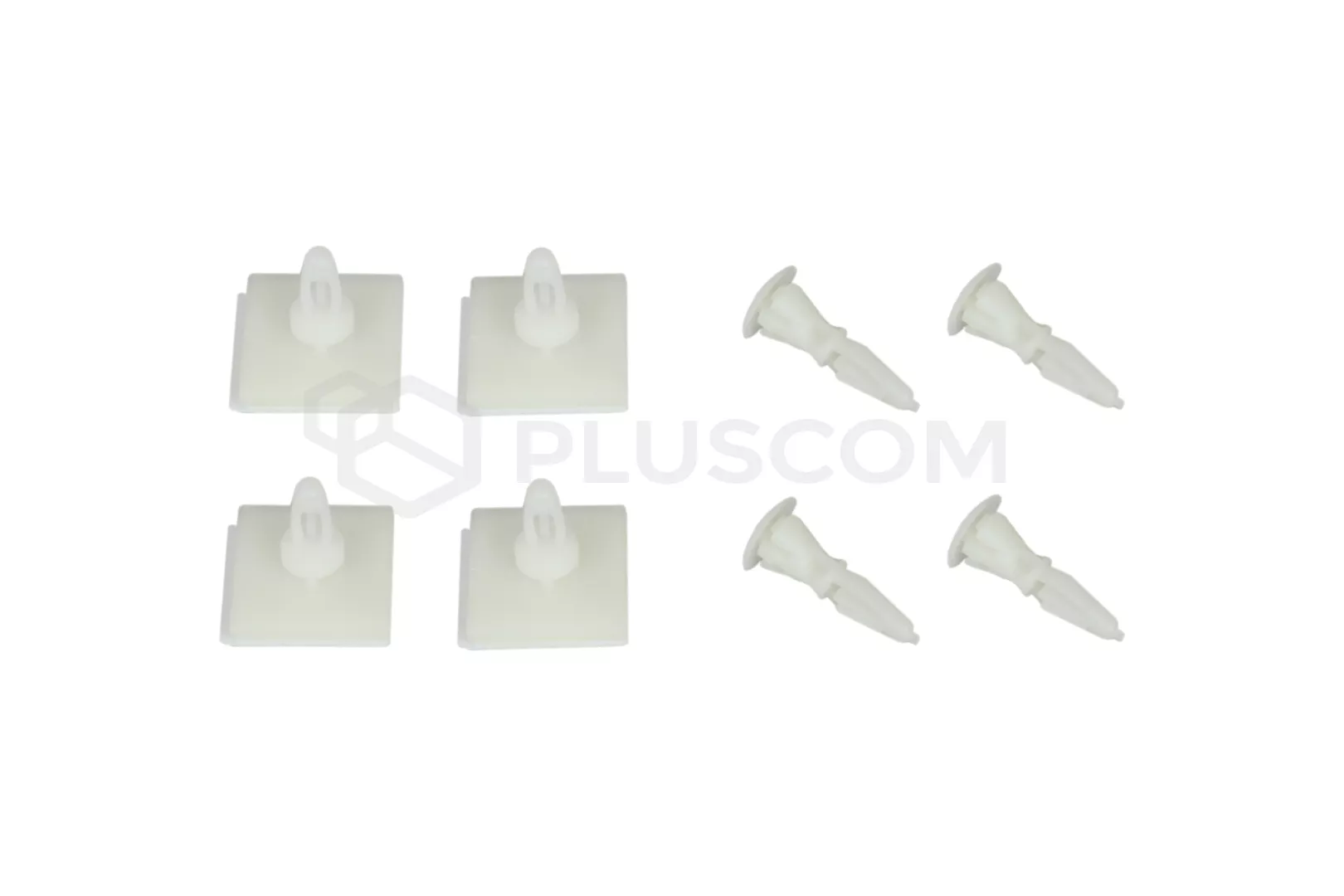

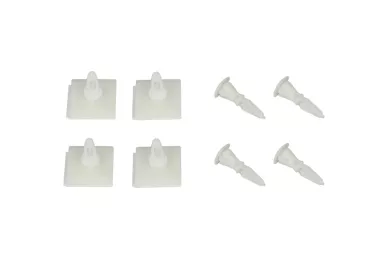

Il relè non ha una struttura aperta, quindi si consiglia di collocare il modulo in un armadio, un cabinet o una scatola in prossimità del pannello di controllo o del dispositivo controllato. Per il fissaggio su una superficie piana, sulle pareti dell'involucro, sull'alimentatore tampone, sulla piastra di montaggio, ecc. sono inclusi i perni distanziatori fi=6 mm (4 pz. con base autoadesiva 4 pz. per l'inserimento nei fori).

Modulo relè Pulsar AWZ 515

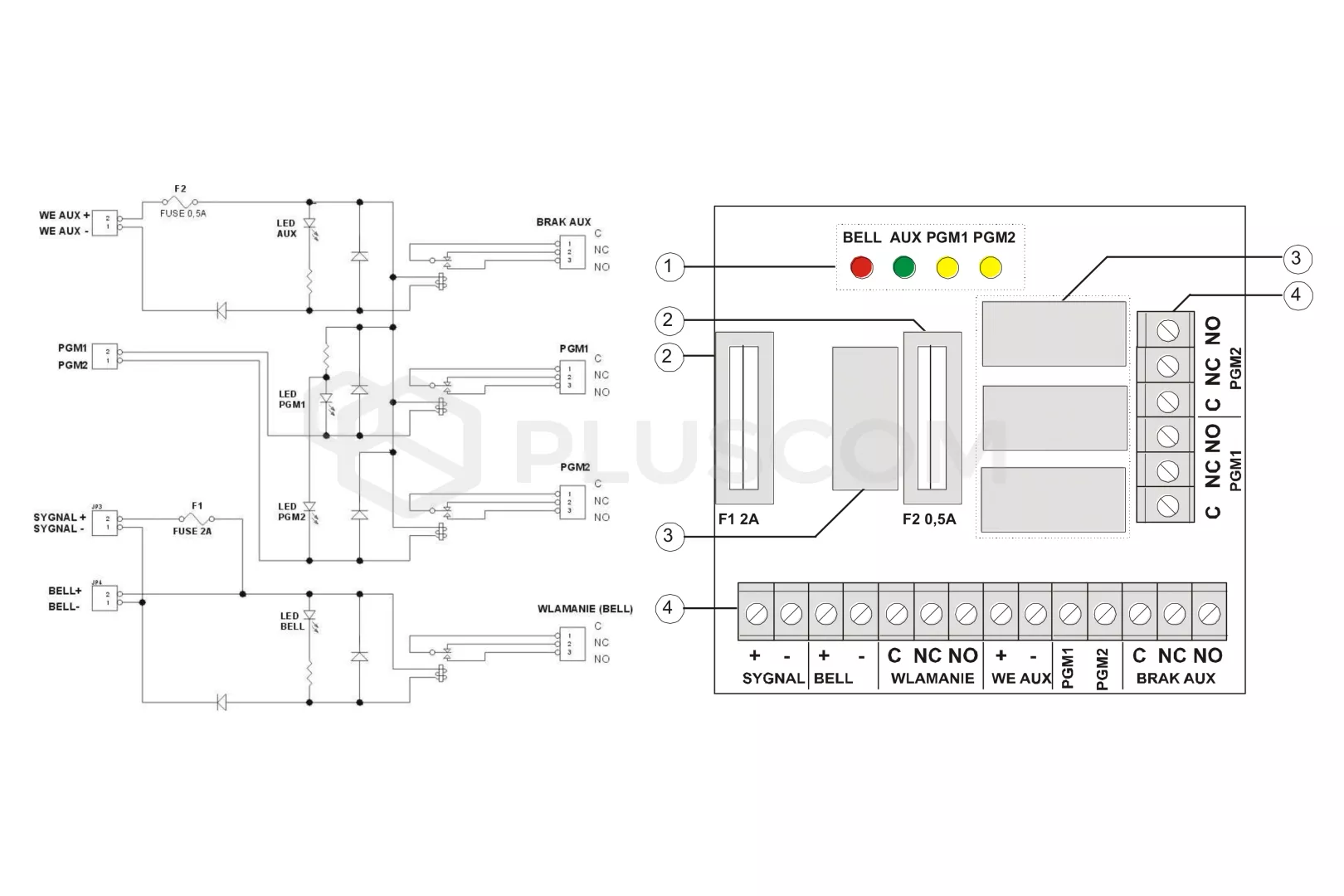

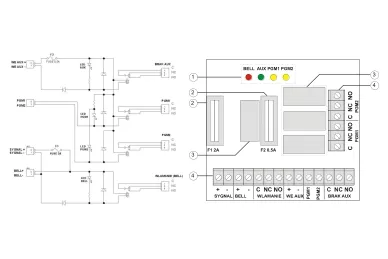

DESCRIZIONE DEL MODULO: LED che indicano il funzionamento dei relè fusibile relè terminali del modulo TERMINALI DEL MODULO: SYGNAL(+/-), BELL (+/-), WE AUX+, WE AUX, PGM1, PGM2 - ingressi di tensione che controllano il funzionamento dei relè C - terminale comune del relè NO - terminale normalmente aperto del relè NC - terminale normalmente chiuso del relè
