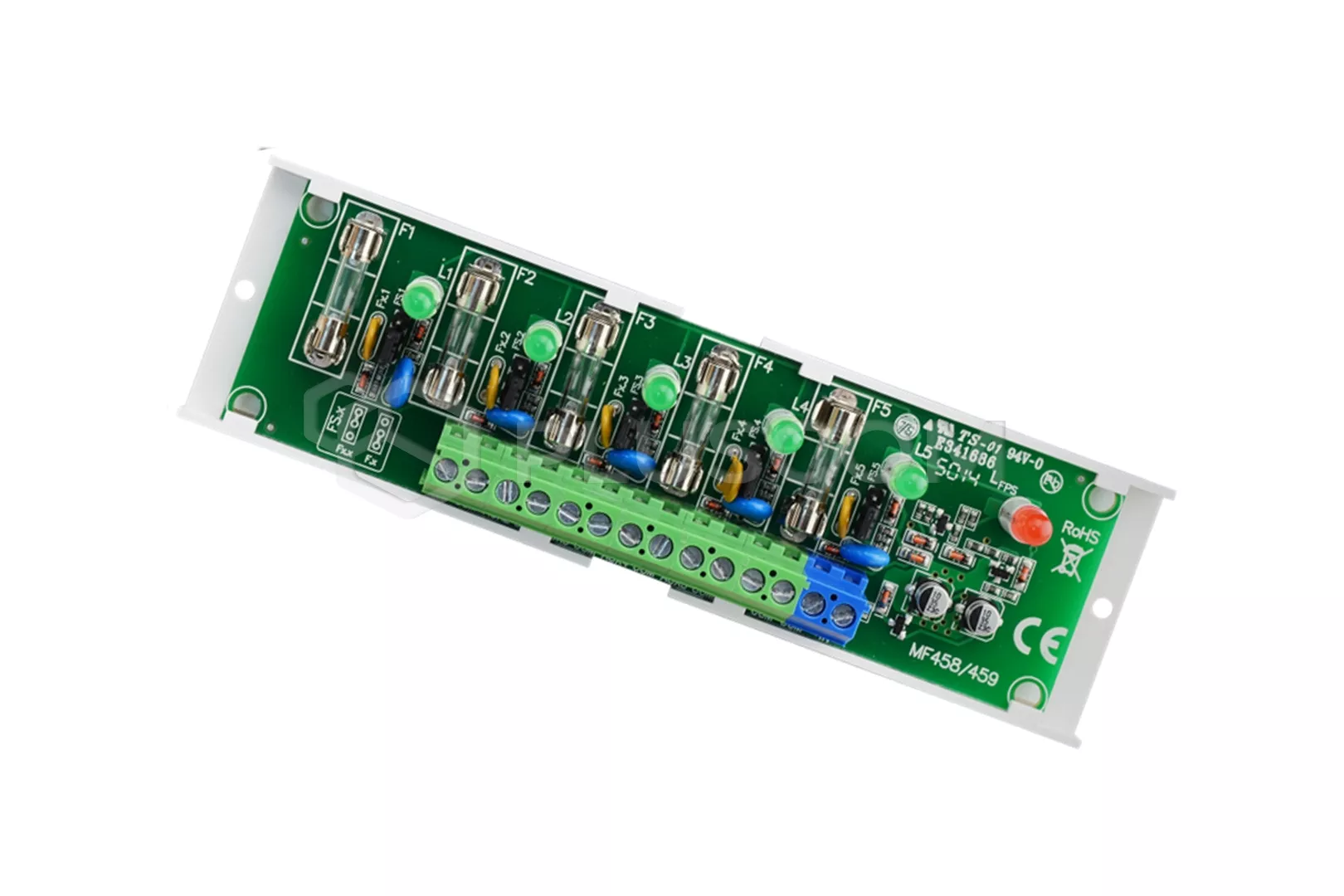

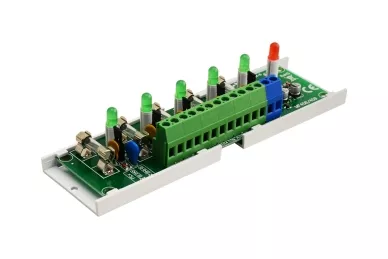

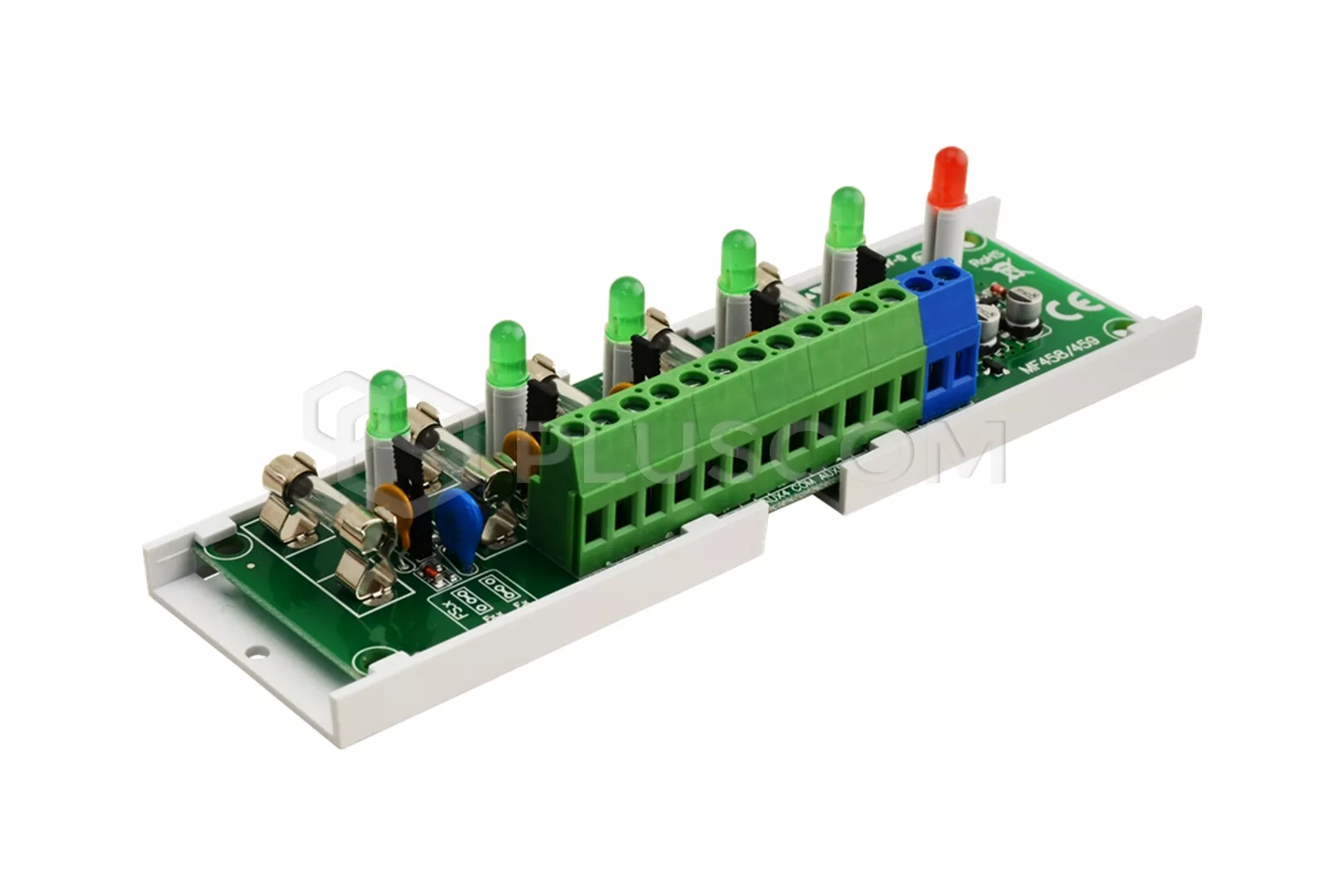

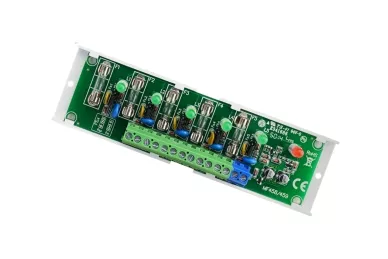

Modulo fusibili Pulsar AWZ536 5x0.5A

Pulsar AWZ536 - modulo fusibili, distributore di potenza

Il modulo consente di distribuire l'alimentazione in sistemi a bassa tensione che richiedono una tensione di 10V÷30V CC o 10V÷24V CA. È dotato di un ingresso IN per il collegamento dell'alimentazione e di cinque uscite con fusibili indipendenti. Le uscite di alimentazione sono protette da fusibili da 0,5A o da fusibili polimerici da 0,5A. Inoltre, ogni uscita è dotata di protezione veristor. Il modulo dispone di un'uscita tecnica FPS, che indica il guasto del fusibile o l'interruzione dell'alimentazione CA/CC.

Modulo fusibili Pulsar AWZ536 5x0.5A

• Protezione da cortocircuito SCP
• sovraccarico OLP
• sovratensione


Modulo fusibili Pulsar AWZ536 5x0.5A

• intervallo di tensione di alimentazione: 10-30VDC / 10-24VAC
• tensione di uscita: Uaux = Uin (compatibile con la tensione di alimentazione)
• consumo di corrente:

• • 6mA-41mA 10-30V DC
  • 10mA-32mA 10-24V CA

• numero di ingressi di alimentazione: 1 (terminali IN) - cavo 2,5 mm2 max.
• numero di uscite: 5 (terminali AUX) - cavo 2,5 mm2 max.
• fusibili: 5x fusibile F 0,5A o fusibile PTC 0,5A (possono essere montati fusibili da 1A, non forniti)
• temperatura di esercizio: -10°C..+50°C
• dimensioni: 150x43x30 mm
• peso: 0,12 kg

Modulo fusibili Pulsar AWZ536 5x0.5A

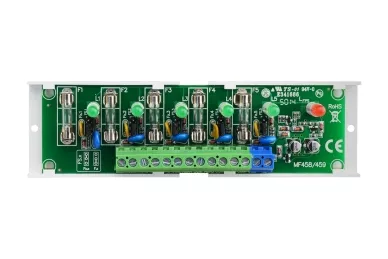

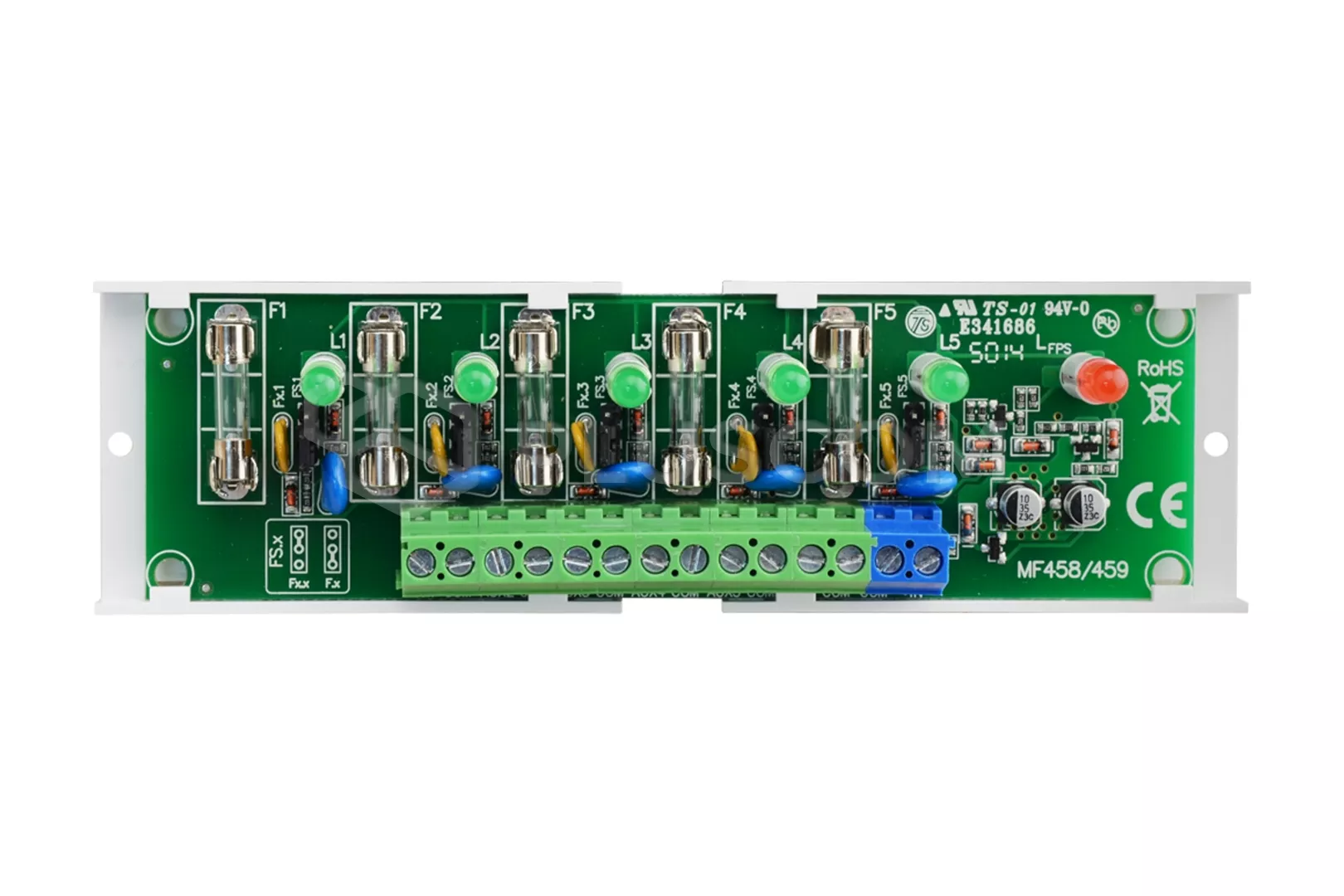

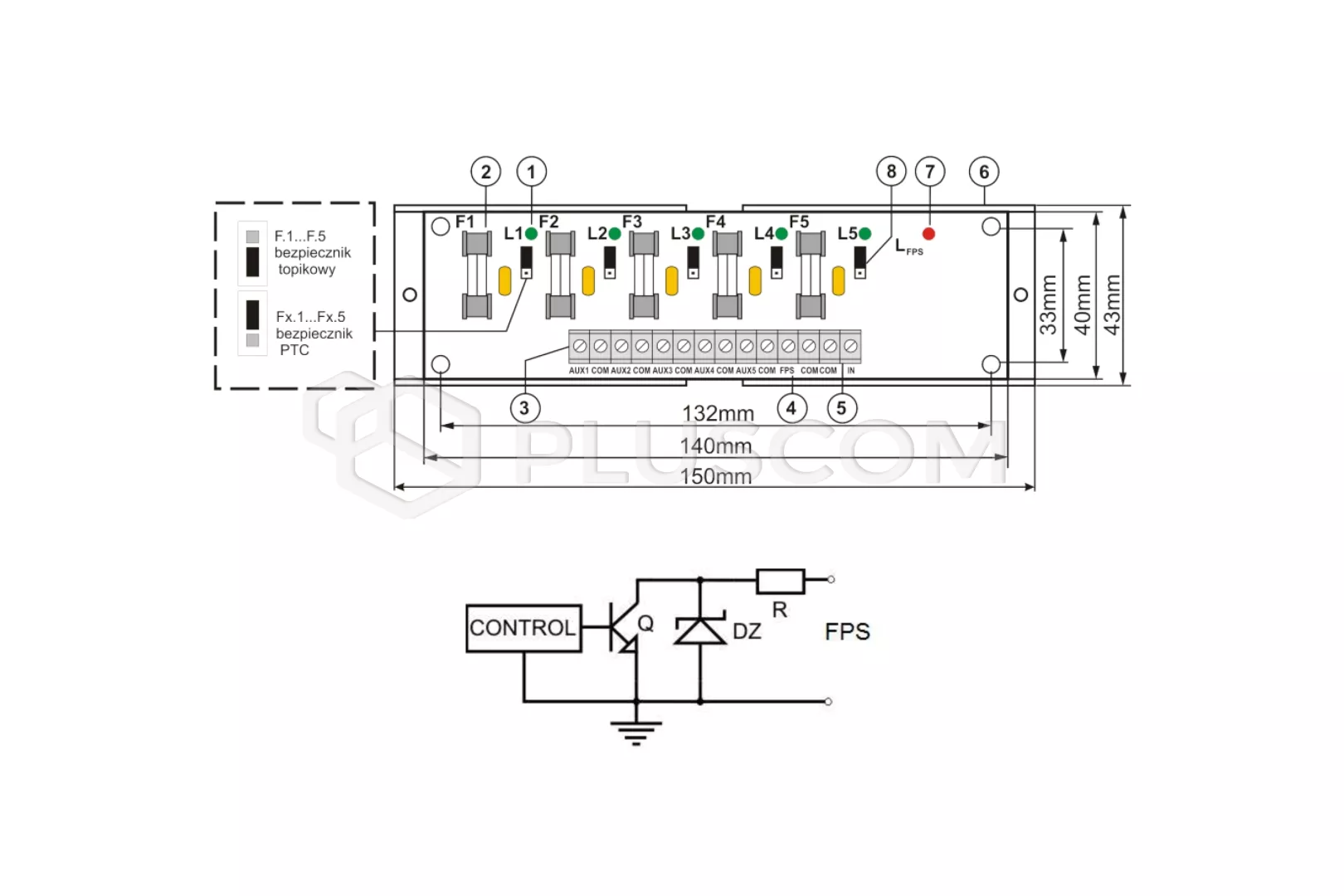

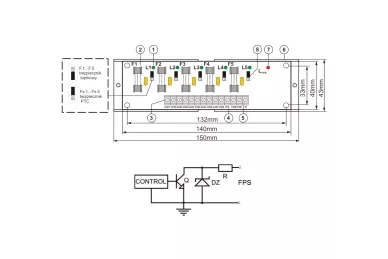

DESCRIZIONE DEL MODULO: LED verdi L1-L5 F1-F5 fusibili nei circuiti AUX (+) AUX1-AUX5 uscite con fusibili indipendenti, terminale COM comune (-) FPS Uscita di guasto tecnico IN, COM - ingresso alimentazione modulo Striscia di montaggio LED di segnalazione guasti LFPS (rosso) Ponticello di selezione del fusibile/PTC
