Gorke AYK-437 Antenna direzionale BNC

Antenna direzionale BNC Gorke AYK-437

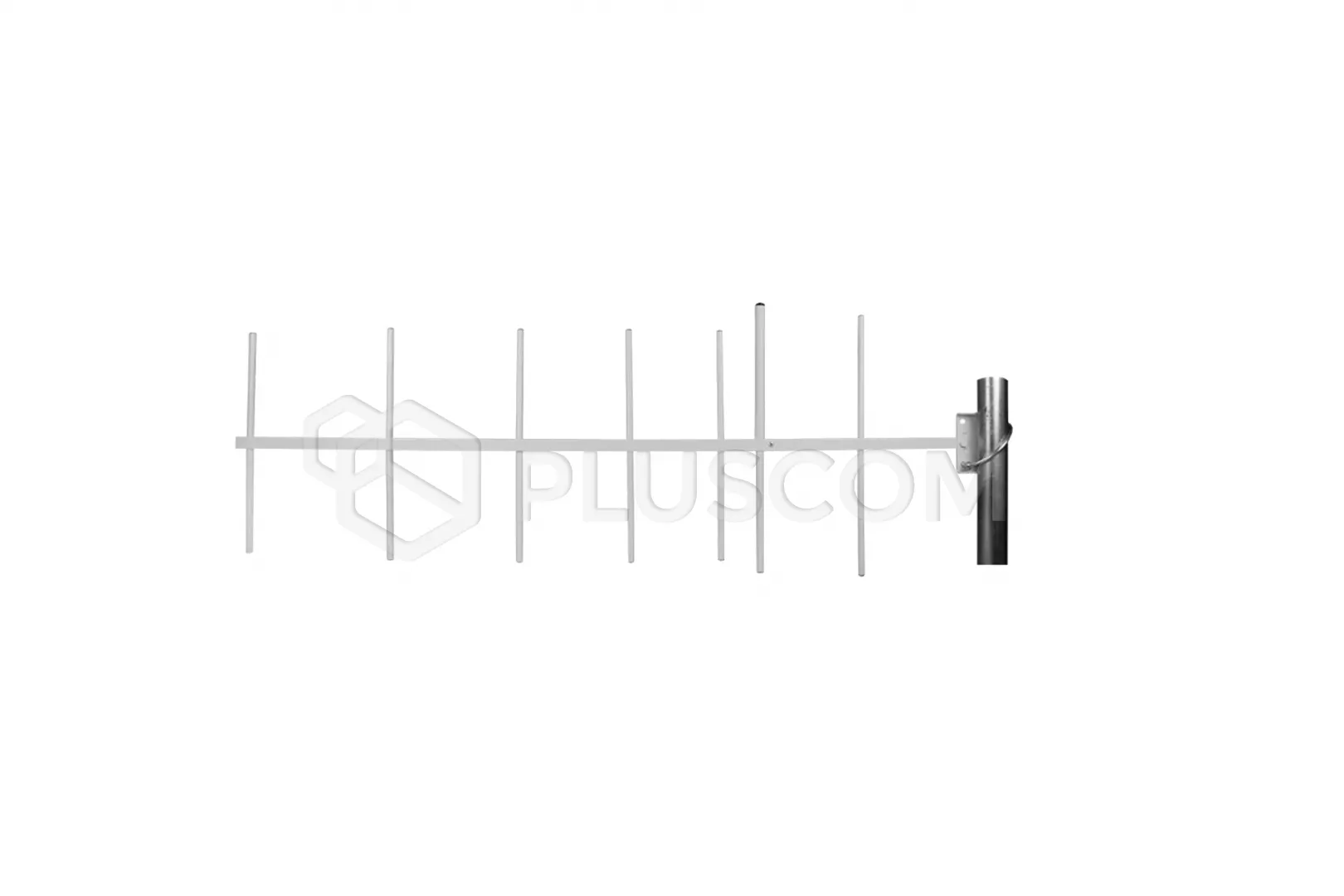

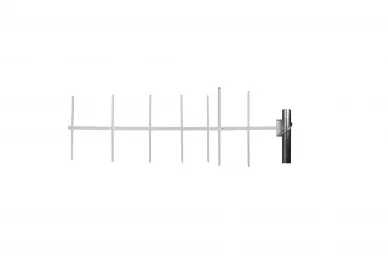

L'AYK-437 è un'antenna direzionale Yagi a 7 elementi, fornita con un cavo RG58 di 3 m con connettore BNC.

L'antenna ha un guadagno di 11,5 dB e, in conformità alle normative vigenti, quando viene utilizzata con i trasmettitori, la regola empirica è di non superare la potenza irradiata consentita di 10 dBm (EIRP). I trasmettitori da noi prodotti (NRP, RNB o RTS) hanno una potenza di uscita preimpostata di 10 dBm - misurata sulla presa BNC. Per soddisfare i requisiti, è necessario inserire un attenuatore di 10 dB nel percorso dell'antenna, oppure, ad es. Per soddisfare i requisiti, è necessario inserire un attenuatore di 10 dB nel percorso dell'antenna o, ad esempio, utilizzare una sezione aggiuntiva di cavo coassiale per ridurre la potenza irradiata al livello consentito. Nel caso di utilizzo di un cavo RG58, che ha un'attenuazione di 35dB/100m a 435MHz, si dovranno utilizzare almeno 28m di cavo. Si presume che i restanti 1,5 dB vadano persi in corrispondenza dei connettori aggiuntivi.

DATI TECNICI:

• banda di frequenza: 420 - 442 MHz
• tipo: Yagi direzionale a 7 elementi
• guadagno: 11,5 dBi
• VSWR: ≤ 1,2 : 1
• lunghezza del cavo: RG58 3m
• connettore: BNC
• impedenza: 50 Ohm
• intervallo di temperatura di funzionamento: -20 ÷ +55 °C
• Angolo di radiazione sul piano verticale (E): 45°
• Angolo di irradiazione sul piano orizzontale (H): 65°
• Dimensioni dell'antenna: 990x360x16mm
