Elmes RP501HShet Comunicazione radio a quattro canali (RP501T - trasmettitore + RP501R - ricevitore)

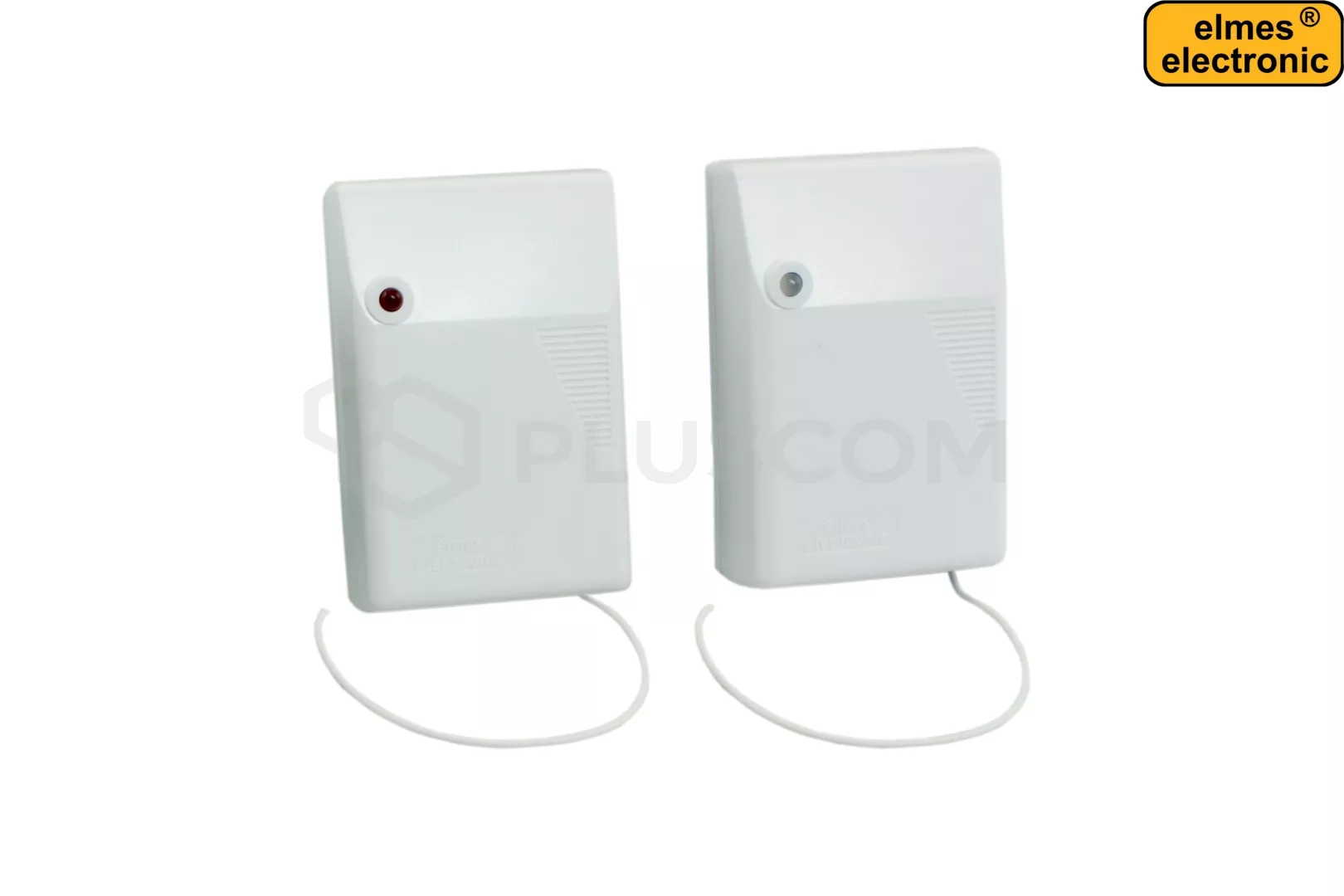

Il set comprende un trasmettitore e un ricevitore. La comunicazione tra loro avviene senza fili nella banda di frequenza di 433,92 MHz (trasmissione a 64 bit, numero di combinazioni di codici 16777216). Il set consente la trasmissione wireless dello stato di 4 ingressi del trasmettitore al ricevitore. In condizioni ambientali favorevoli alla propagazione delle onde radio, la distanza tra il trasmettitore e il ricevitore può raggiungere i 500 metri.
APPLICAZIONE:
- nei sistemi di allarme per la trasmissione a distanza di segnali di allarme da rivelatori che non possono essere cablati.
- per il controllo a distanza di apparecchi remoti

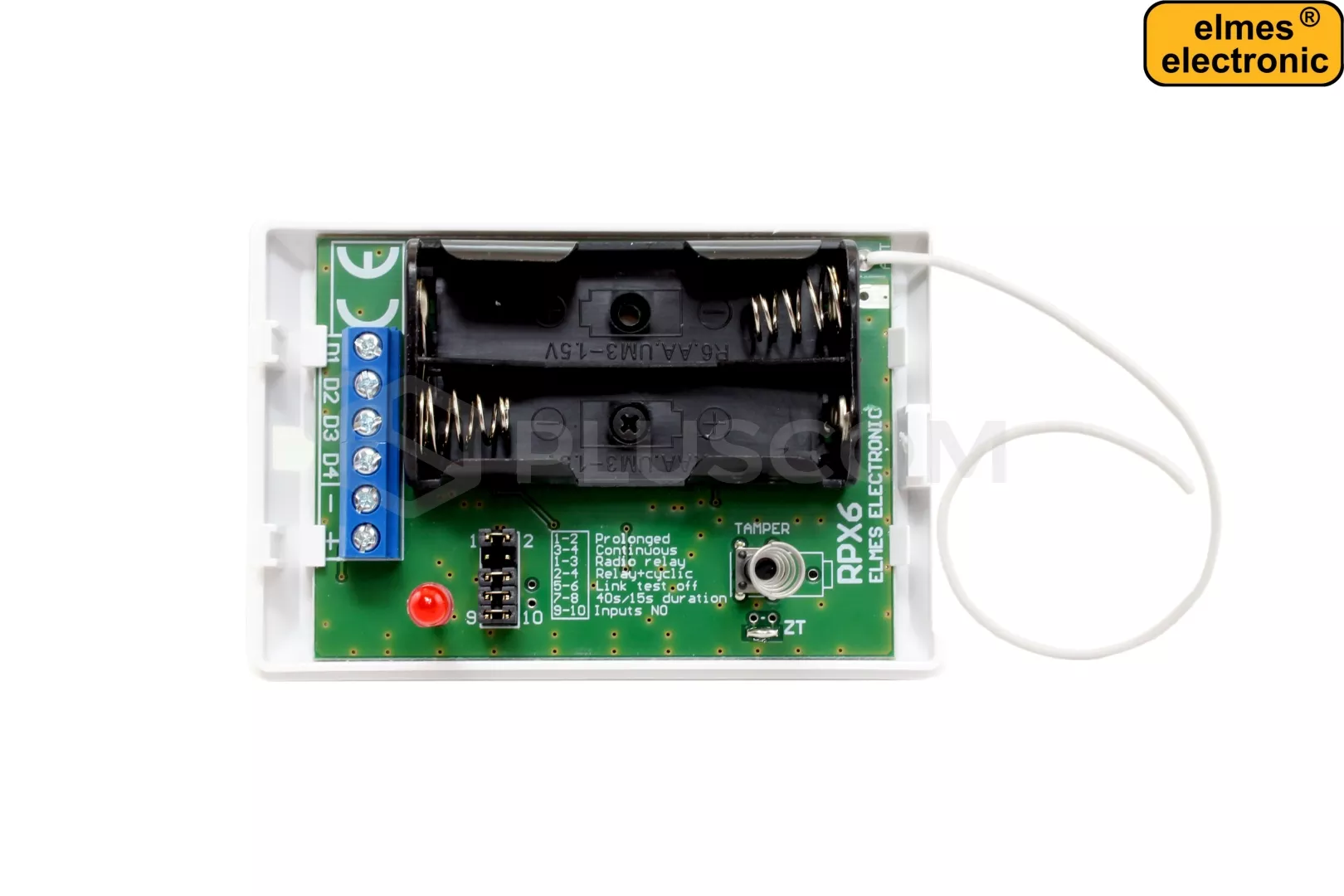

TRASMETTITORE RP501T:
POTENZAIl trasmettitore può essere alimentato con una corrente continua di 12 V o con due batterie alcaline AA da 1,5 V. Entrambe le fonti possono essere collegate contemporaneamente. In questo caso, la corrente viene prelevata dall'alimentatore e, in caso di interruzione dell'alimentazione, il sistema passa all'alimentazione a batteria.
INGRESSI: Gli ingressi del trasmettitore possono essere di tipo NC o NO (configurazione tramite ponticello). Gli ingressi D1...D4 sono polarizzati internamente a +3V. In questo modo si ottiene un basso consumo di corrente del dispositivo nello stato di riposo.
È possibile ridurre questa resistenza a 10kOHm. A tale scopo, saldare i ponticelli Z1..Z4 sul lato inferiore. In questo caso, il consumo di corrente a riposo aumenta a 1,2mA, ma solo quando gli ingressi sono collegati a massa. A costo di un maggiore consumo di corrente, gli ingressi sono più resistenti alle interferenze quando vi si collegano cavi lunghi e non schermati.
4 MODALITÀ OPERATIVE DEL TRASMETTITORE:
Il trasmettitore può funzionare in 4 modalità, la cui selezione si effettua tramite i ponticelli 1-4. Ogni modifica della modalità del trasmettitore richiede una voce nella memoria del ricevitore.
MODO 1 (Continuo). La violazione di un qualsiasi ingresso del trasmettitore avvia una trasmissione che attiva le uscite corrispondenti del ricevitore. La trasmissione termina quando tutti gli ingressi non sono più attivi. Una volta terminata la trasmissione, le uscite del ricevitore rimangono accese per il tempo programmato nel ricevitore. Se lo stato degli ingressi cambia durante la trasmissione, anche lo stato delle uscite del ricevitore cambierà di conseguenza. Se la violazione degli ingressi nel trasmettitore non cessa, dopo 15 o 40 secondi (*) il trasmettitore passa a un ciclo di trasmissione di 1s ogni 1 min. intervalli.
MODO 2 (prolungato). La violazione di un qualsiasi ingresso del trasmettitore avvia una trasmissione che attiva le uscite corrispondenti del ricevitore. A differenza della modalità 1, la trasmissione non termina quando l'ingresso torna allo stato di riposo, ma continua per 15 o 40 secondi, anche se la violazione dell'ingresso scompare prima. Se durante la trasmissione viene eccitato un altro ingresso, la trasmissione sarà prolungata e includerà informazioni sull'attivazione di entrambi gli ingressi. Se l'eccitazione non scompare dopo 15/40s, il trasmettitore entra in un ciclo di risparmio della batteria: 1s di trasmissione ogni 1min di pausa. Le uscite del ricevitore rimangono attive per il tempo programmato dall'ultima trasmissione.
Questa modalità è consigliata per la cooperazione tra il ricevitore e più trasmettitori, perché se uno dei trasmettitori attiva l'uscita D1 del ricevitore e poi il ricevitore riceve un segnale da un altro trasmettitore che ha attivato solo l'ingresso D2, entrambe le uscite D1 e D2 saranno attivate nel ricevitore (la trasmissione dal secondo trasmettitore non ripristina l'uscita impostata dal primo trasmettitore).
MODO 3 (Relè radio). Ogni cambiamento di stato degli ingressi D1..D4 nel trasmettitore (attivazione o disattivazione) attiva una trasmissione della durata di 15 o 40 secondi. Questa trasmissione contiene lo stato attuale degli ingressi del trasmettitore. Il ricevitore emette sulle uscite D1..D4 lo stato ricevuto dal trasmettitore e lo mantiene dopo la cessazione della trasmissione del trasmettitore fino alla ricezione della trasmissione successiva. In questa modalità operativa, lo stato delle uscite del ricevitore corrisponde allo stato attuale degli ingressi del trasmettitore.
MODO 4 (Relè+ciclico). Simile al punto 3, tranne per il fatto che il trasmettitore invia, ripetutamente ogni 80 secondi, una trasmissione di 1 secondo, aggiornando lo stato delle uscite nel ricevitore. Questo è importante se c'è il rischio di un'interruzione dell'alimentazione del ricevitore o se si teme che la trasmissione non raggiunga il ricevitore a causa di interferenze.

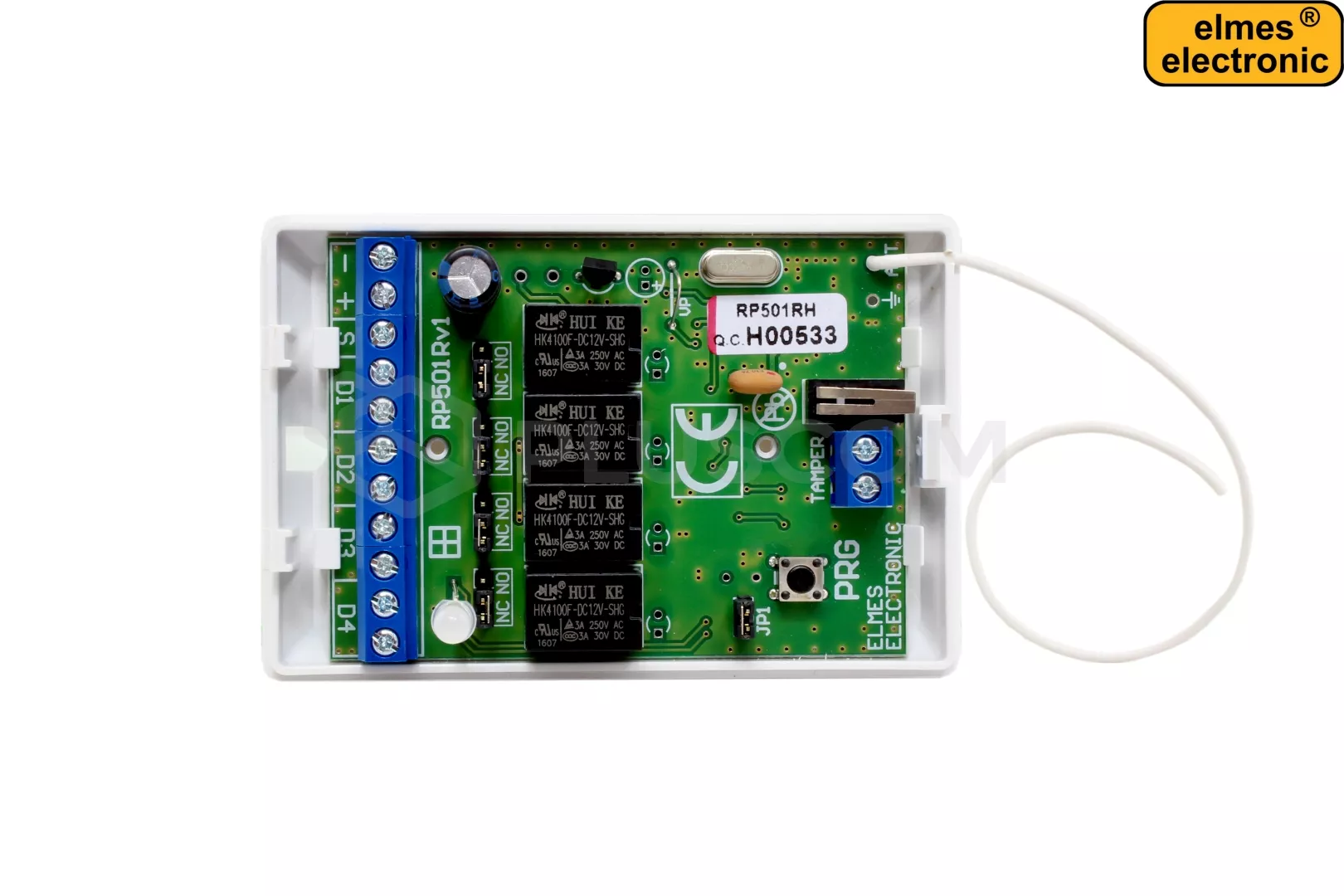

RICEVITORE RP501R
POTENZA: Il ricevitore è alimentato con una tensione continua di 10-15 V
USCITE:
- 4 uscite a relè separate galvanicamente
- tipo di uscite NC/NO modifica della modalità di funzionamento tramite ponticelli
- carico delle uscite a relè DC 1A/30V, AC 1A/125V
- 1 uscita di tipo S OC 1A/60V
FUNZIONI AGGIUNTIVE:
Protezione antimanomissione:
Sia il ricevitore che il trasmettitore sono dotati di sensori di apertura della custodia.
Monitoraggio della batteria:
Se il trasmettitore è alimentato a batterie e la tensione scende sotto i 2,7 V, il LED verde del ricevitore inizia a lampeggiare. Ogni 4 minuti viene inviata al ricevitore una trasmissione che indica lo stato di batteria scarica. Dopo la sostituzione della batteria, il lampeggiamento si interrompe.
Verifica del collegamento radio:
Questa funzione controlla il collegamento radio tra trasmettitore e ricevitore inviando un segnale di prova attraverso il trasmettitore. Se il ricevitore non lo riceve, lo segnala con un allarme di guasto del collegamento radio.
