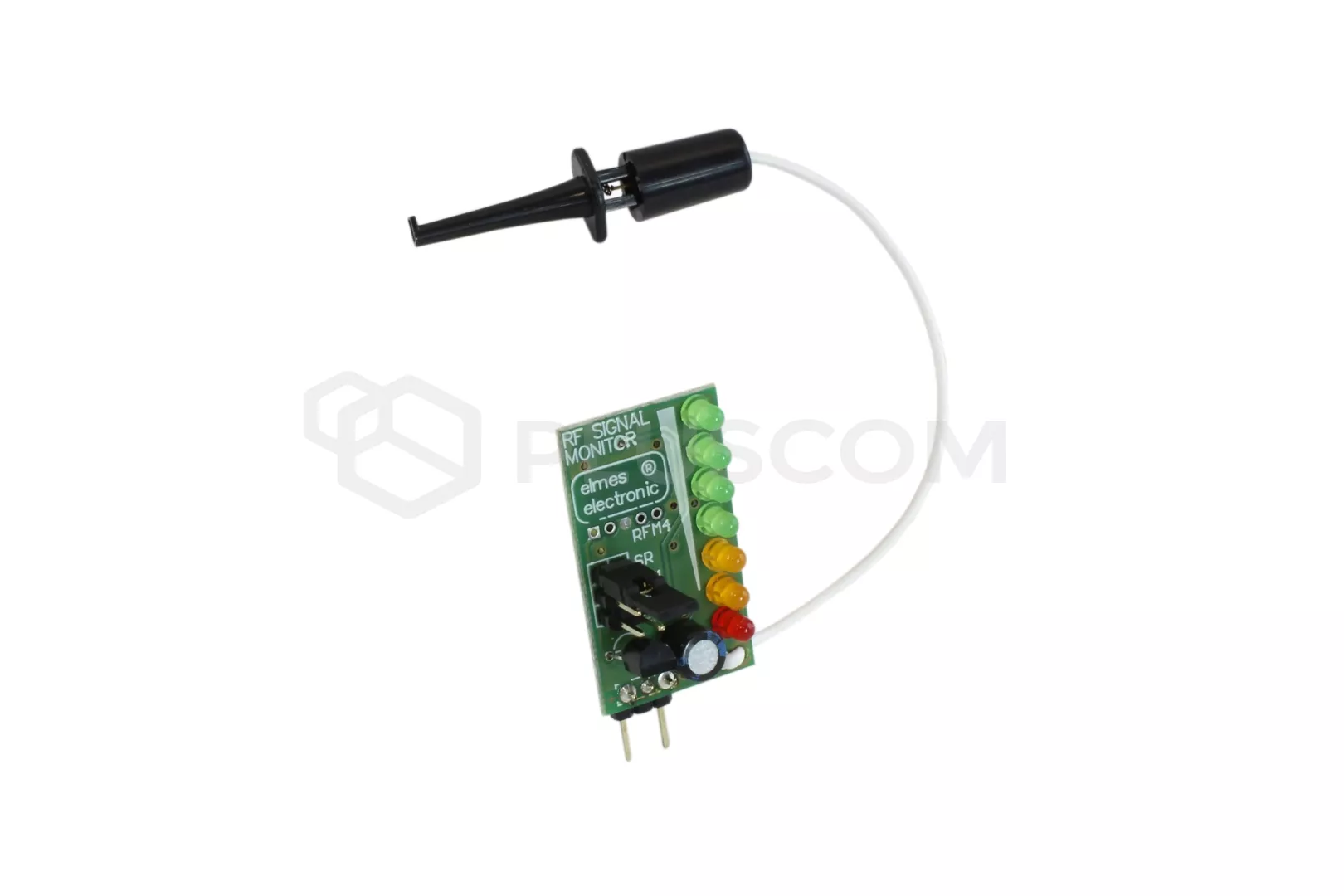

ELMES RFM4 è uno strumento indispensabile per l'installatore dei componenti del sistema wireless Elmes.
Controlla l'intensità del segnale radio del sistema trasmettitore-ricevitore nella banda 433,92 Mhz Il risultato della misurazione viene visualizzato su 6 LED (2 gialli + 4 verdi); più LED sono accesi, più forte è il segnale. Se si accendono solo i LED gialli, il segnale ricevuto dal ricevitore è insufficiente.
Rilevamento delle interferenze.
Inoltre, l'indicatore è in grado di rilevare altri segnali radio presenti nella banda 433,92 MHz che possono interferire localmente con i ricevitori Elmes e causare limitazioni della portata operativa.
INSTALLAZIONE E MISURAZIONE

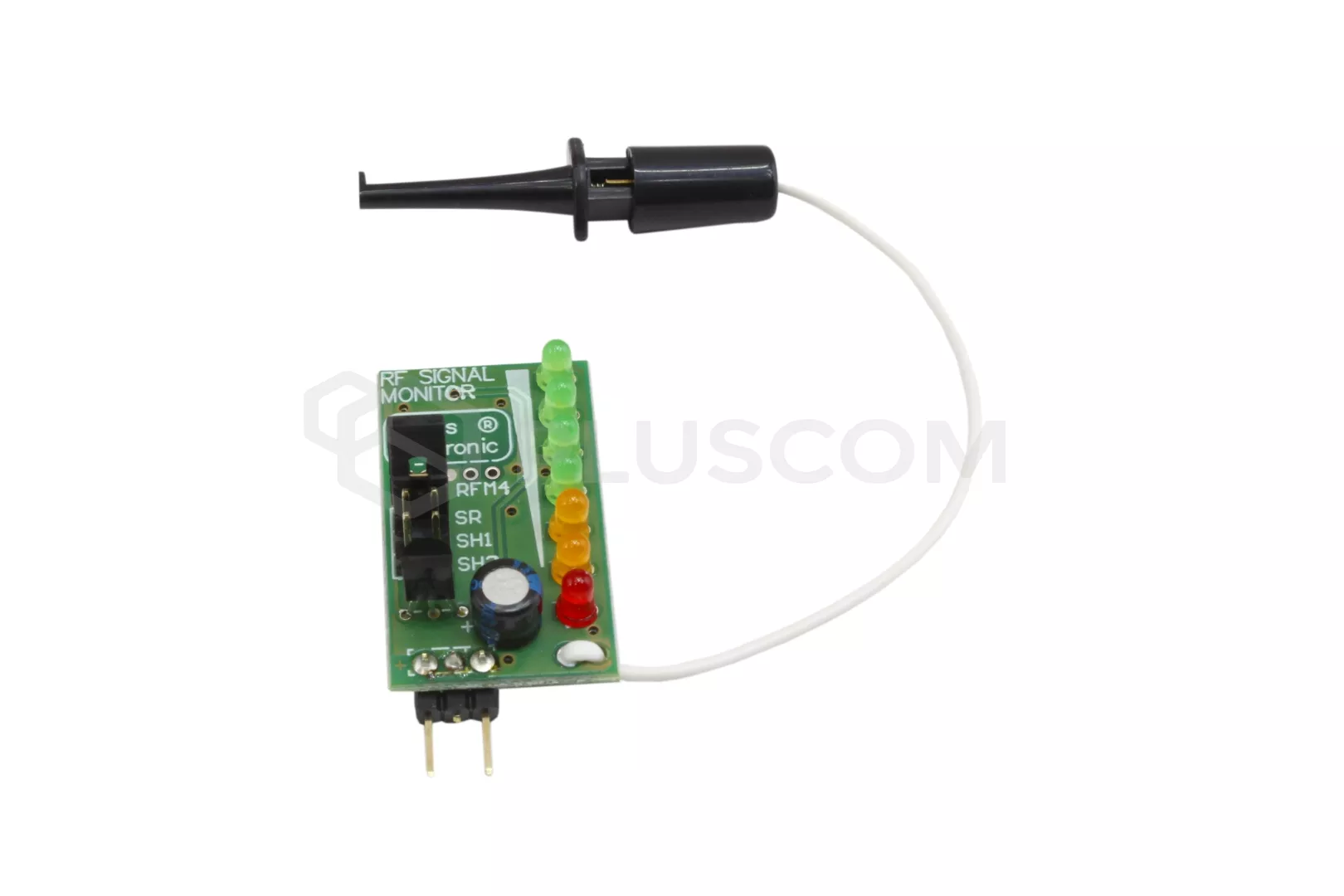

1. Utilizzare il ponticello per selezionare il tipo di ricevitore:
- SR - ricevitore superreattivo
- SH1 - ricevitore supereterodina con chip Philips UAA3210 (produzione fino al 2008)
- SH2 - ricevitore supereterodina con chip Infineon TDA5220 (produzione dal 2008)

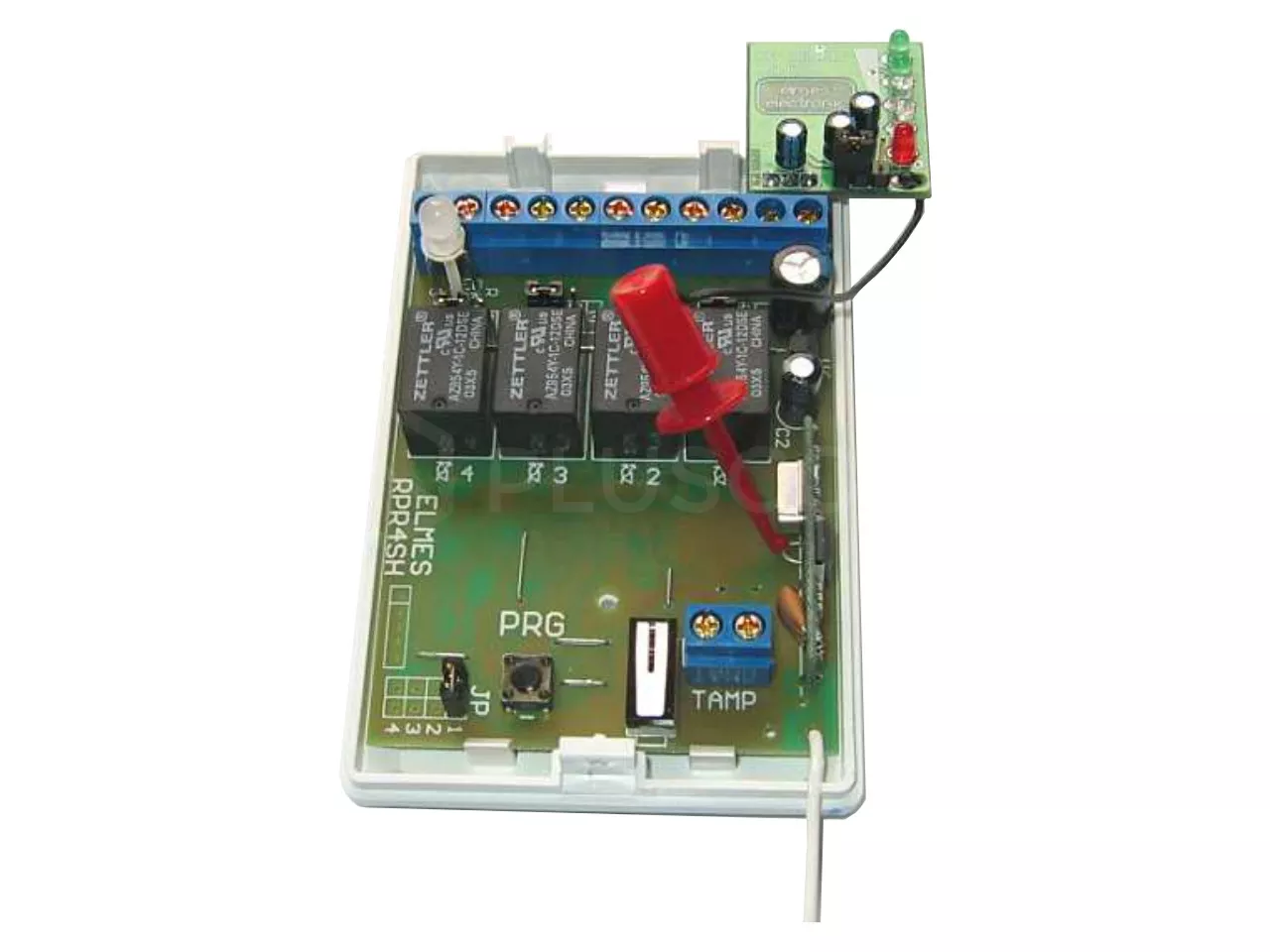

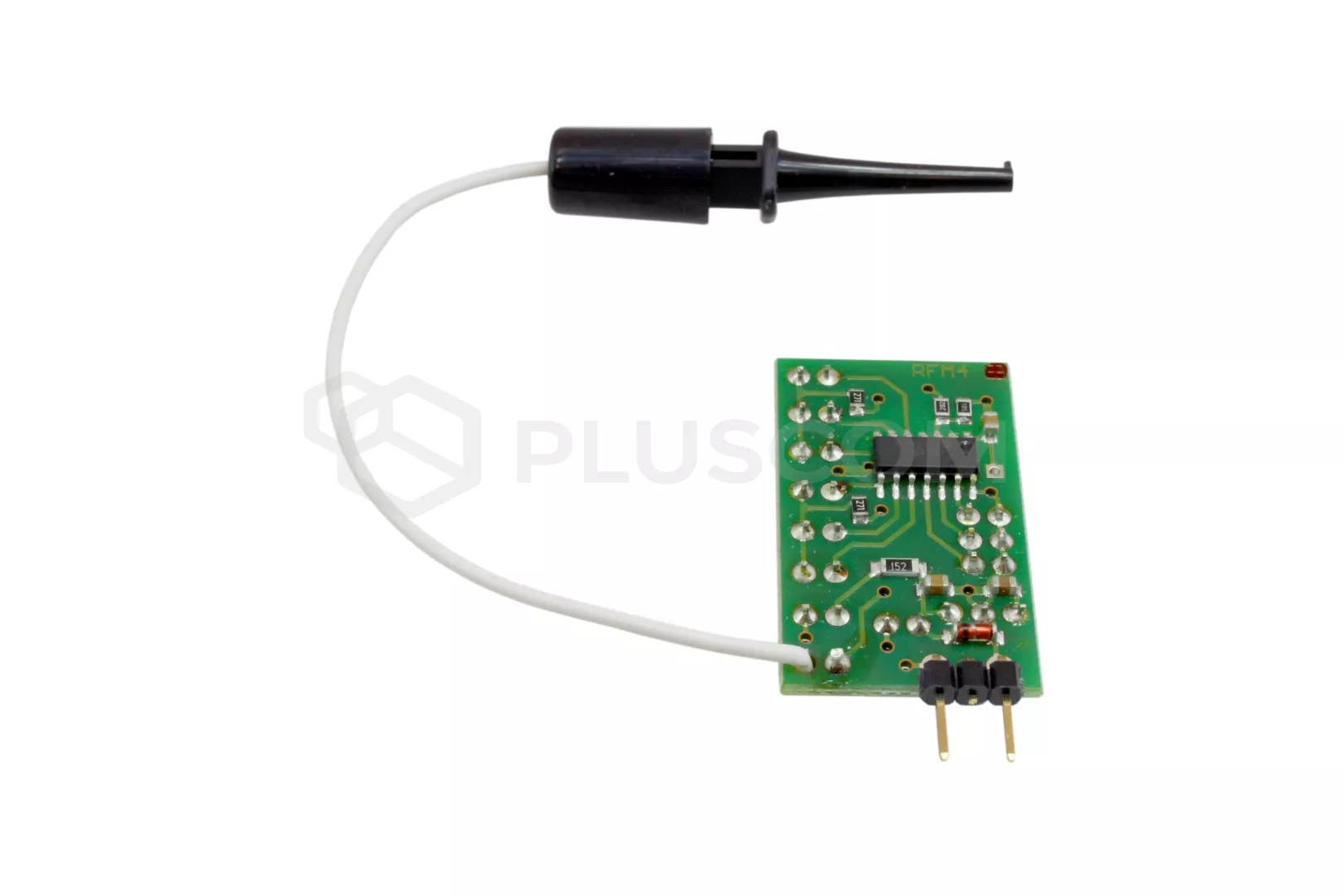

2. Collegare i pin di alimentazione dell'indicatore inserendoli nei terminali +/- della scheda del ricevitore.
3. Stimolando a turno ciascun trasmettitore nel punto di installazione previsto, osservare il livello del segnale ricevuto sui LED accesi sull'indicatore.
Tenere presente che a volte è possibile spostare il luogo di installazione, ad es. Tenere presente che a volte lo spostamento del luogo di installazione, ad esempio di 1 m, può modificare significativamente il livello del segnale ricevuto. Molto dipende dai fattori ambientali; le pareti e i soffitti possono essere costituiti da materiali diversi con diversi livelli di attenuazione. Non installare i componenti al limite della potenza del segnale.
NOTA: Quando si misura un ricevitore supereterodina (ponticello in posizione SH2), l'RFM4 rileva sia i segnali modulati AM e FM sia quelli non modulati (ad es. portante fissa). Per un ricevitore supereterodina (ponticello in posizione SR) o per i vecchi ricevitori eterodina (ponticello SH1), rileva solo i segnali modulati AM.
