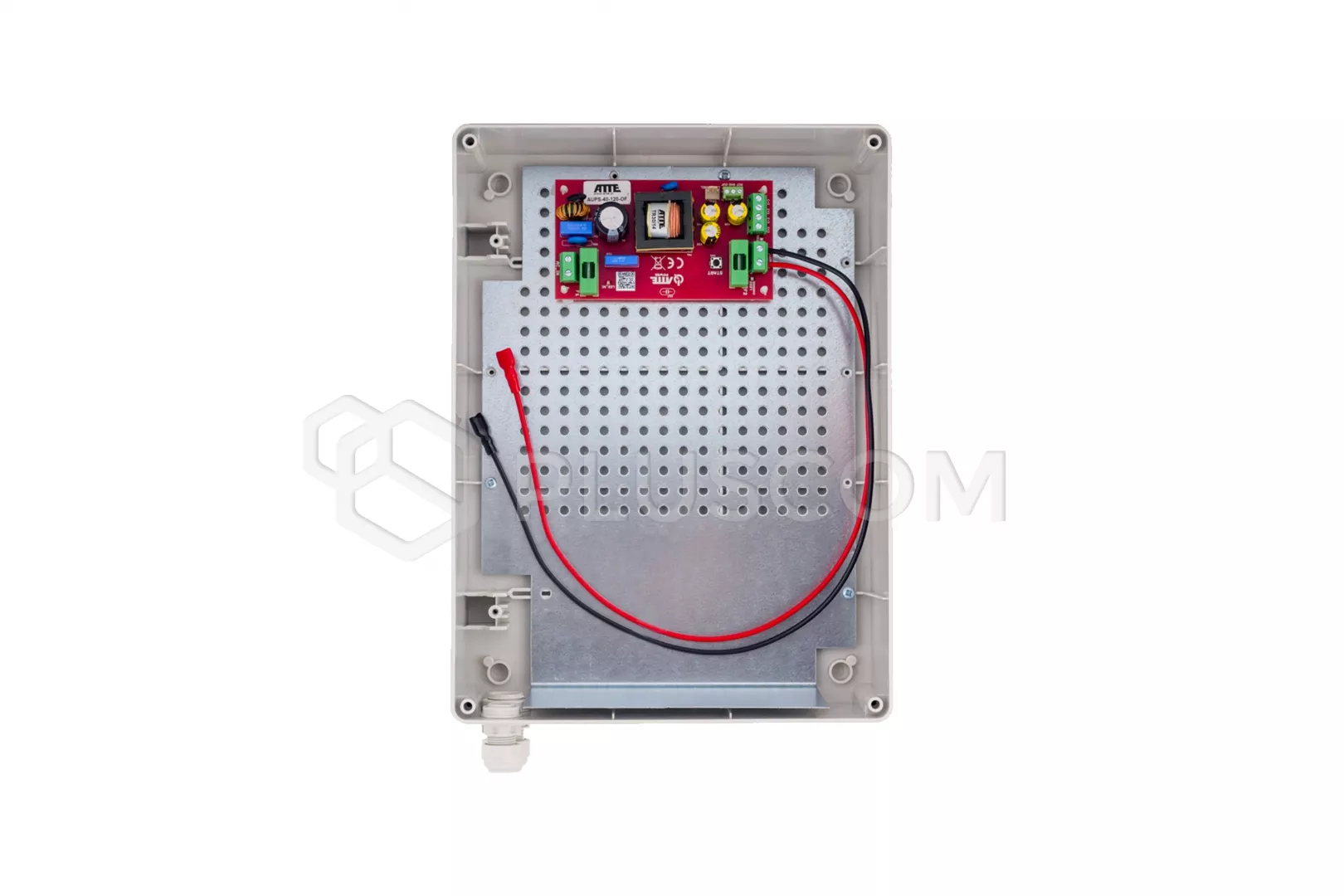

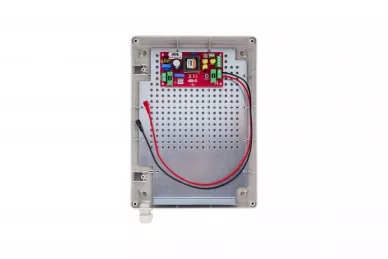

ATTE AUPS-40-120-XL1 Alimentazione del buffer in un involucro esterno

ATTE AUPS-40-120-XL1 alimentatore tampone in custodia esterna ABOX-XL1

L'alimentatore tampone ATTE della serie AUPS è dedicato ai sistemi TVCC, ai sistemi di controllo degli accessi e ai sistemi di allarme.
È ideale per fornire alimentazione tampone ai ricevitori che richiedono un funzionamento ininterrotto durante le periodiche interruzioni dell'alimentazione di rete. Inoltre, l'AUPS-40-120-XL1 può funzionare con batterie SLA esenti da manutenzione.

L'unità funziona con gli inverter della serie ASUC, che aumentano la tensione di uscita e la adattano ai requisiti dell'installazione (ad es. a 24/48/55 VDC) e con i moduli di stabilizzazione della serie AVC o AVIC, consigliati per i consumatori che richiedono un'alimentazione stabile a 12 VDC.

CARATTERISTICHE PRINCIPALI:

• lungo tempo di back-up dell'alimentazione rispetto ai sistemi classici che utilizzano alimentatori UPS
• risparmio energetico e basso accumulo di calore all'interno dell'involucro grazie all'alta efficienza dell'alimentatore (92%)
• protezioni da cortocircuito (SCP), sovraccarico (OLP), termico (OHP) e da sovratensione
• protezione della batteria contro la sovrascarica (UVP), il sovraccarico e la connessione inversa
• avvio senza alimentazione di rete (da batteria)
• uscite tecniche OUF e ACF (monitoraggio operativo e integrazione in altri sistemi)
• facilità di montaggio di moduli aggiuntivi con aperture nella griglia da 10,8 mm
• possibilità di mantenere i cavi all'interno dell'involucro

Per estendere l'alimentazione a 8 canali di uscita, è necessario utilizzare il modulo fusibile AF-08-00-OF. Adattatore ADD-PMAL per facilitare il montaggio dell'involucro su pali o lampioni (opzionale).

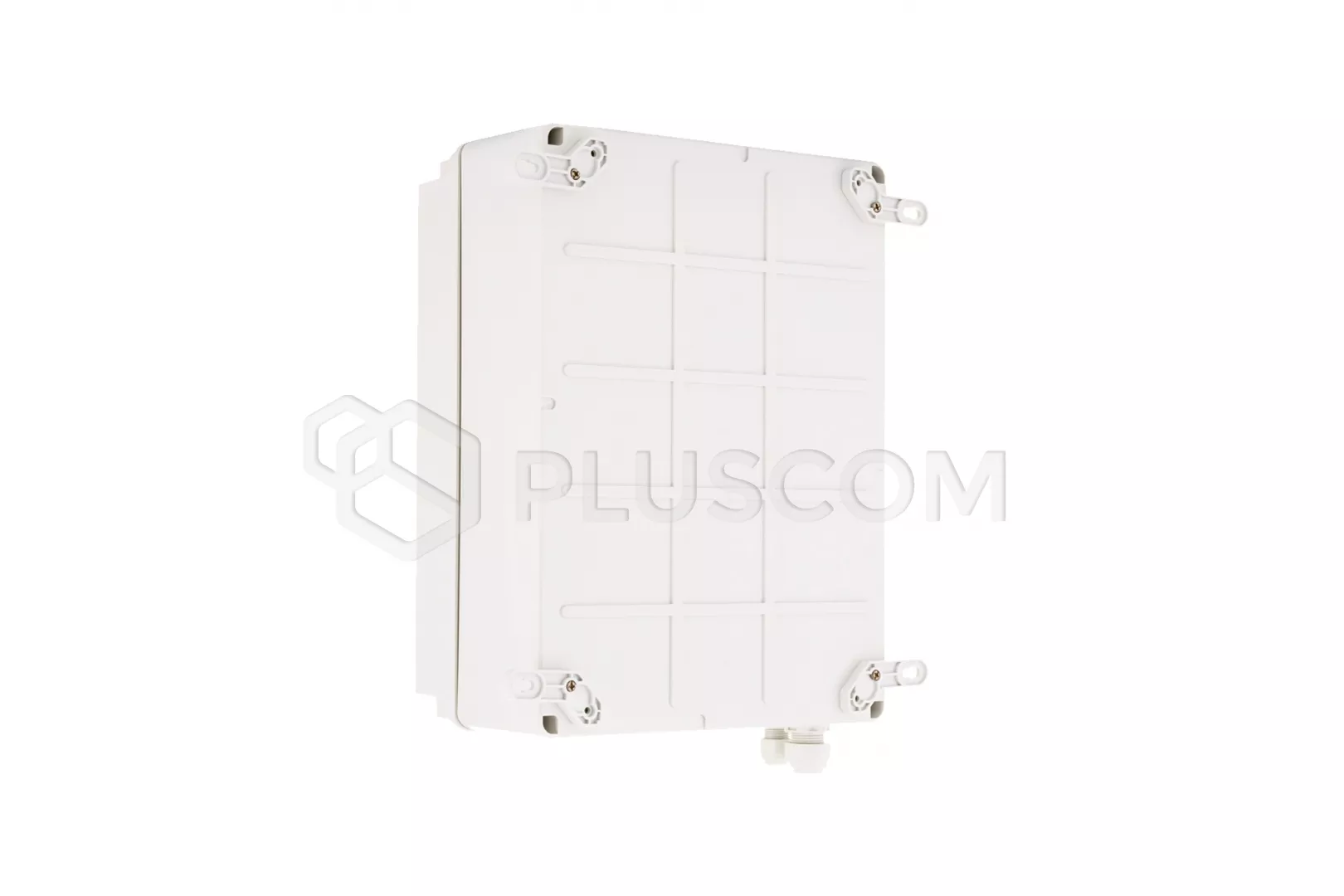

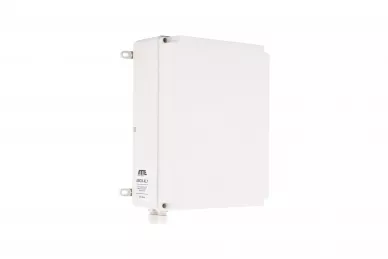

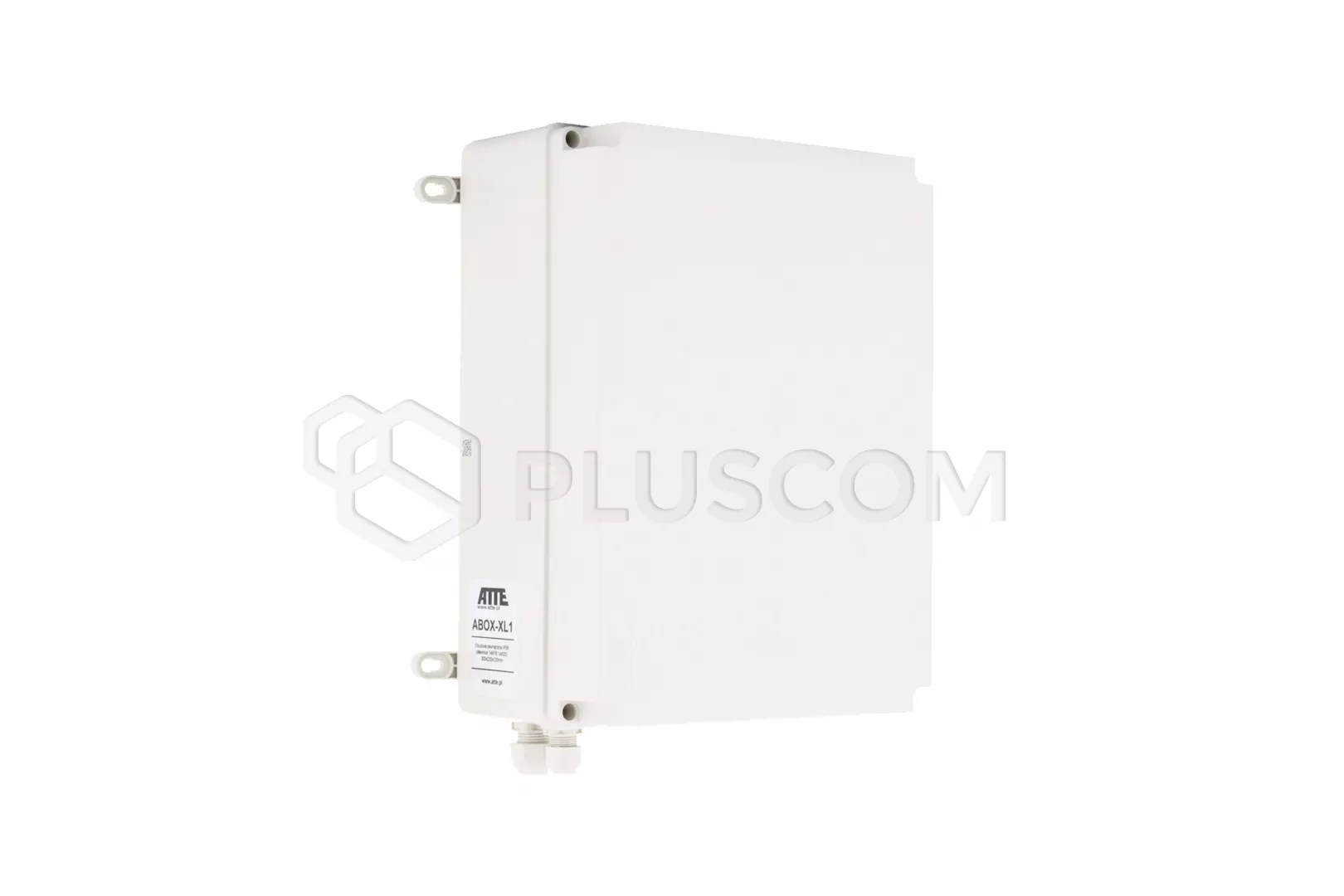

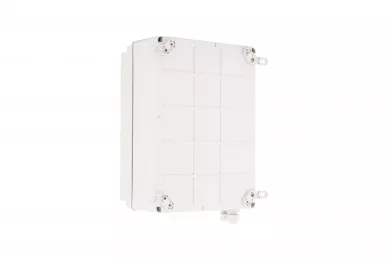

L'alimentatore è alloggiato in una custodia per esterni ABOX-XL1che offre una soluzione conveniente al problema della protezione delle apparecchiature e dei collegamenti dei cavi montati all'esterno. La plastica di alta qualità garantisce la resistenza ai raggi UV e ad altri fattori atmosferici avversi e presenta le seguenti caratteristiche:

• piastra di montaggio con piegatura, per batteria da 18Ah
• coperchio e alloggiamento collegati da un filo per facilitare la manutenzione

• conservazione dei cavi all'interno dell'alloggiamento
• ingresso dei cavi attraverso i pressacavi montati nell'involucro: 1xM16 e 1xM20
• 4 staffe di montaggio incluse, che consentono di montare l'involucro senza compromettere il livello di protezione IP56

DATI TECNICI:

• tensione di uscita: 12VDC (10,2 - 13,8 VDC)
• tensione di ingresso: AC 230V (190-260V)
• corrente di uscita: max 5A
• potenza: 60W
• efficienza: 92% @40W
• tensione di ingresso: 190-260VAC
• corrente di carica della batteria: fino a 1,5A
• protezioni:
• • protezione ingresso alimentazione
  • protezione dell'uscita dell'alimentazione
  • protezione del circuito della batteria
• segnalazione del modulo:
• • LED1 (giallo) - presenza di tensione di rete
  • LED2 (verde) - presenza di tensione di uscita
  • LED3 (rosso) - batteria in carica
• uscite tecniche di tipo open collector con un carico massimo di 50mA
• • OUF - nessuna tensione + DC_OUT
  • ACF - nessuna tensione AC
• dimensioni esterne: 228x308x129 mm
• spazio per la batteria: 1x 18Ah
• peso: 1,42 kg
• grado di protezione: IP56
• intervallo di temperatura: -25°C~+50°C
