ATTE AUPS-40-120-F Alimentazione del buffer in un alloggiamento interno

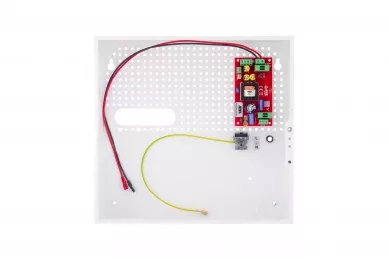

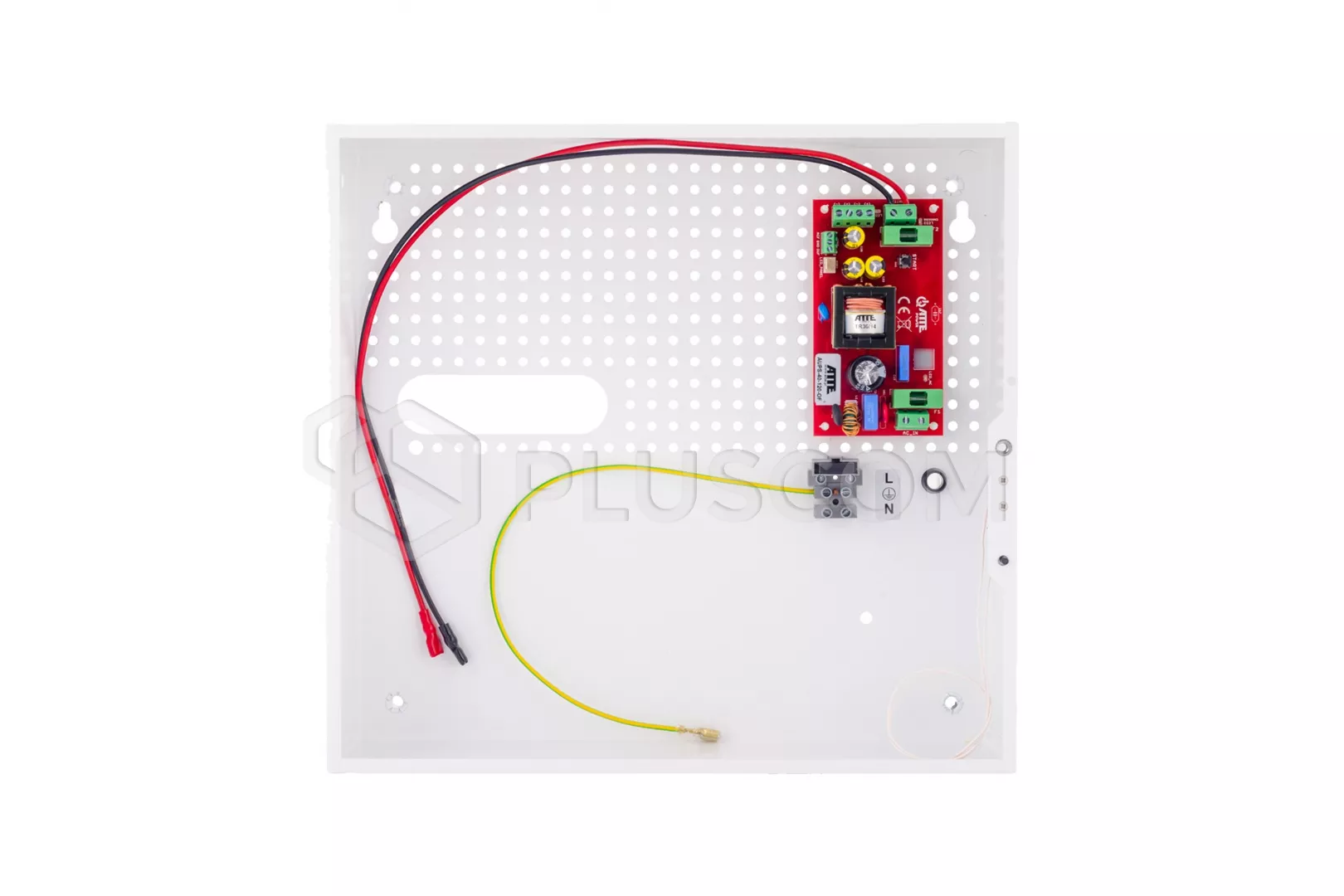

Alimentatore tampone ATTE AUPS-40-120-F in alloggiamento interno ABOX-F

L'alimentatore tampone ATTE della serie AUPS è dedicato ai sistemi TVCC, ai sistemi di controllo degli accessi e ai sistemi di allarme.
È ideale per fornire alimentazione tampone ai ricevitori che richiedono un funzionamento ininterrotto durante le periodiche interruzioni dell'alimentazione di rete. Inoltre, AUPS-40-120-F può funzionare con batterie SLA esenti da manutenzione.

L'unità funziona con gli inverter della serie ASUC, che aumentano la tensione di uscita e la adattano ai requisiti dell'installazione (ad es. a 24/48/55 VDC) e con i moduli di stabilizzazione della serie AVC o AVIC, consigliati per i ricevitori che richiedono un'alimentazione stabile a 12 VDC.

CARATTERISTICHE PRINCIPALI:

• lungo tempo di back-up dell'alimentazione rispetto ai sistemi classici che utilizzano alimentatori UPS
• risparmio energetico e basso accumulo di calore all'interno dell'involucro grazie all'alta efficienza dell'alimentatore (92%)
• protezioni da cortocircuito (SCP), sovraccarico (OLP), termiche (OHP) e da sovratensione
• protezione della batteria contro la sovrascarica (UVP), il sovraccarico e la connessione inversa
• avvio senza alimentazione di rete (dalla batteria)
• uscite tecniche OUF e ACF (monitoraggio operativo e integrazione in altri sistemi)
• facilità di montaggio di moduli aggiuntivi con aperture nella griglia da 10,8 mm
• possibilità di mantenere i cavi all'interno dell'involucro

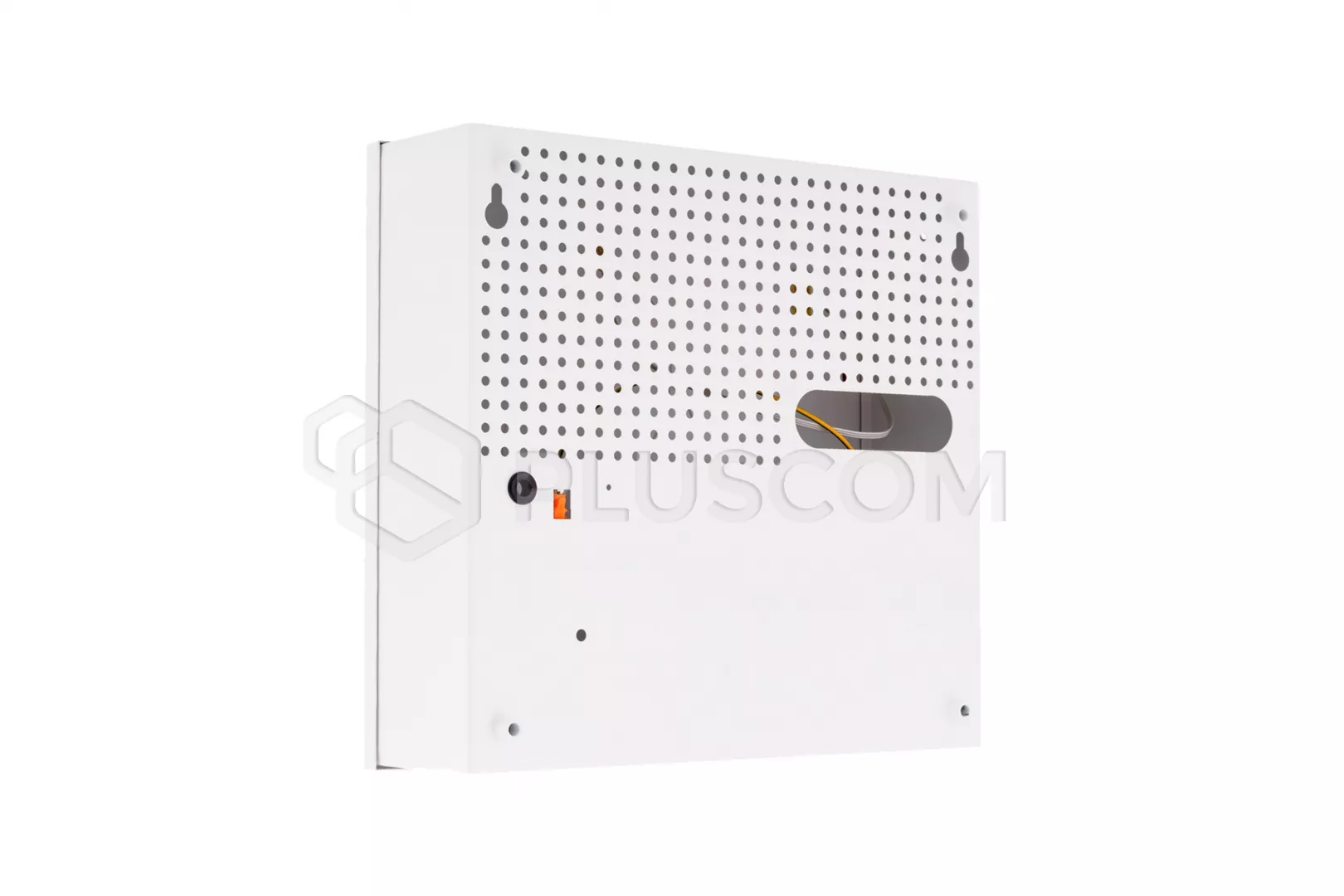

• ingresso cavi sul retro dell'involucro

Per estendere l'alimentazione a 8 canali di uscita, è necessario utilizzare il modulo fusibile AF-08-00-OF.

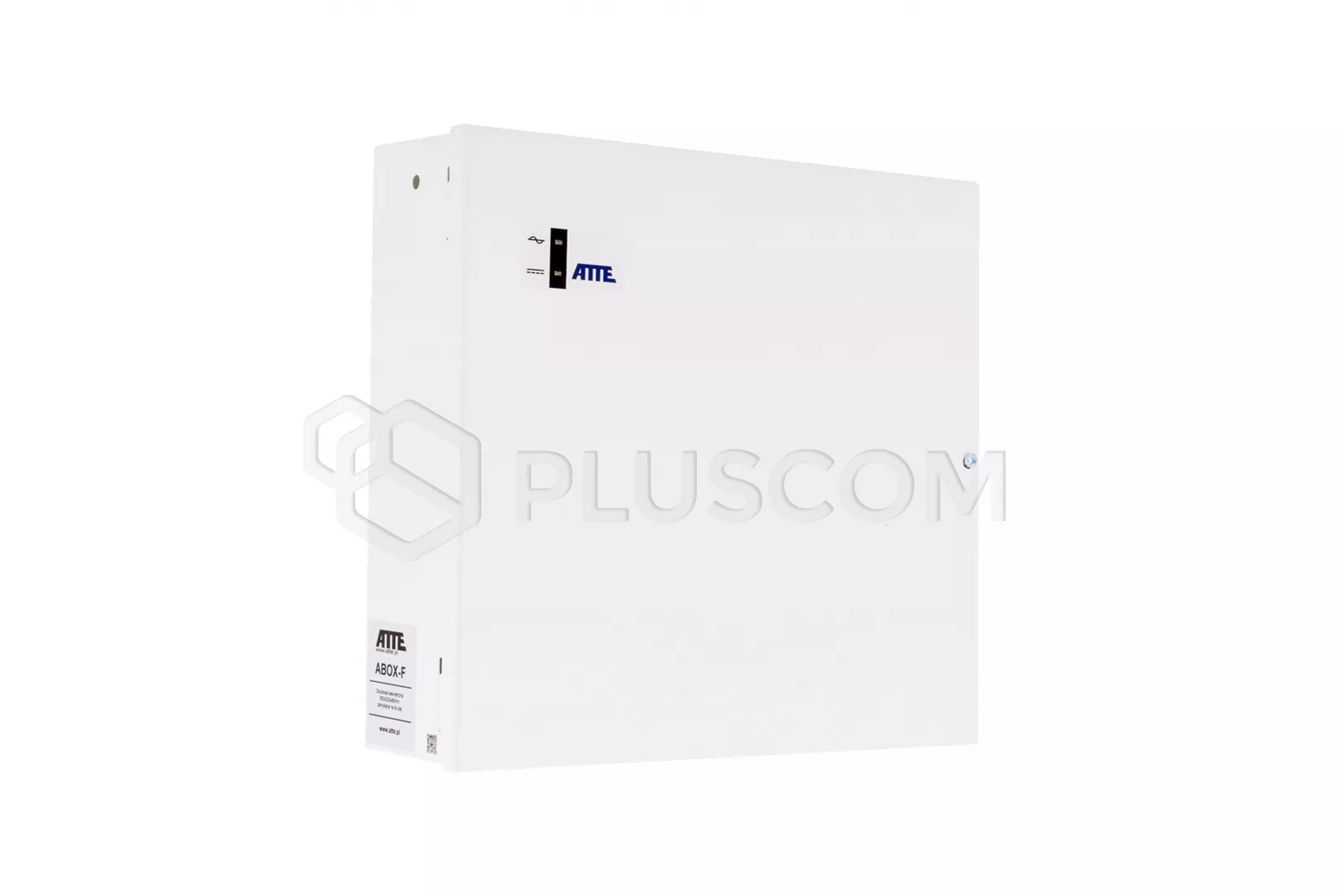

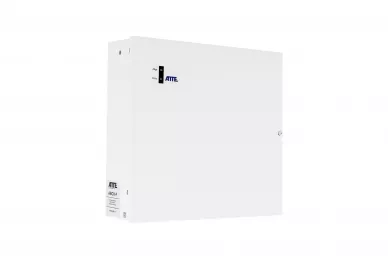

L'alimentatore è alloggiato in un involucro interno ABOX-Fche offre una comoda soluzione al problema dell'installazione estetica dei dispositivi e della terminazione del cablaggio all'interno degli edifici. È realizzato in lamiera d'acciaio, verniciato a polvere in colore bianco semi-opaco ed è caratterizzato dalle seguenti caratteristiche:

• spazio per una batteria da 18Ah
• ingresso cavi sul retro dell'involucro
• distanza dalla parete/superficie di montaggio
• custodia per montaggio a parete con fori di montaggio da 6 mm

L'involucro è dotato di una serratura a vite, di una porta rimovibile e di un tamper di apertura.

DATI TECNICI:

• tensione di uscita: 12VDC (10,2 - 13,8 VDC)
• tensione di ingresso: AC 230V (190-260V)
• corrente di uscita: max 5A
• potenza: 60W
• efficienza: 92% @40W
• tensione di ingresso: 190-260VAC
• corrente di carica della batteria: fino a 1,5A
• protezioni:
• • protezione ingresso alimentazione
  • protezione dell'uscita dell'alimentazione
  • protezione del circuito della batteria
• segnalazione del modulo:
• • LED1 (giallo) - presenza di tensione di rete
  • LED2 (verde) - presenza di tensione di uscita
  • LED3 (rosso) - batteria in carica
• indicazione dell'alloggiamento:
• • LED AC (verde) - presenza di tensione di rete
  • LED DC (rosso) - presenza di tensione di uscita
• uscite tecniche di tipo open collector con un carico massimo di 50mA
• • OUF - assenza di tensione + DC_OUT
  • ACF - nessuna tensione AC
• dimensioni esterne: 300x320x90 mm
• spazio per la batteria: 1x 18Ah
• peso: 2,32 kg
• grado di protezione: IP20
• intervallo di temperatura: -25°C~+50°C
