ATTE AUPS-100-120-F Alimentazione del buffer in un alloggiamento interno

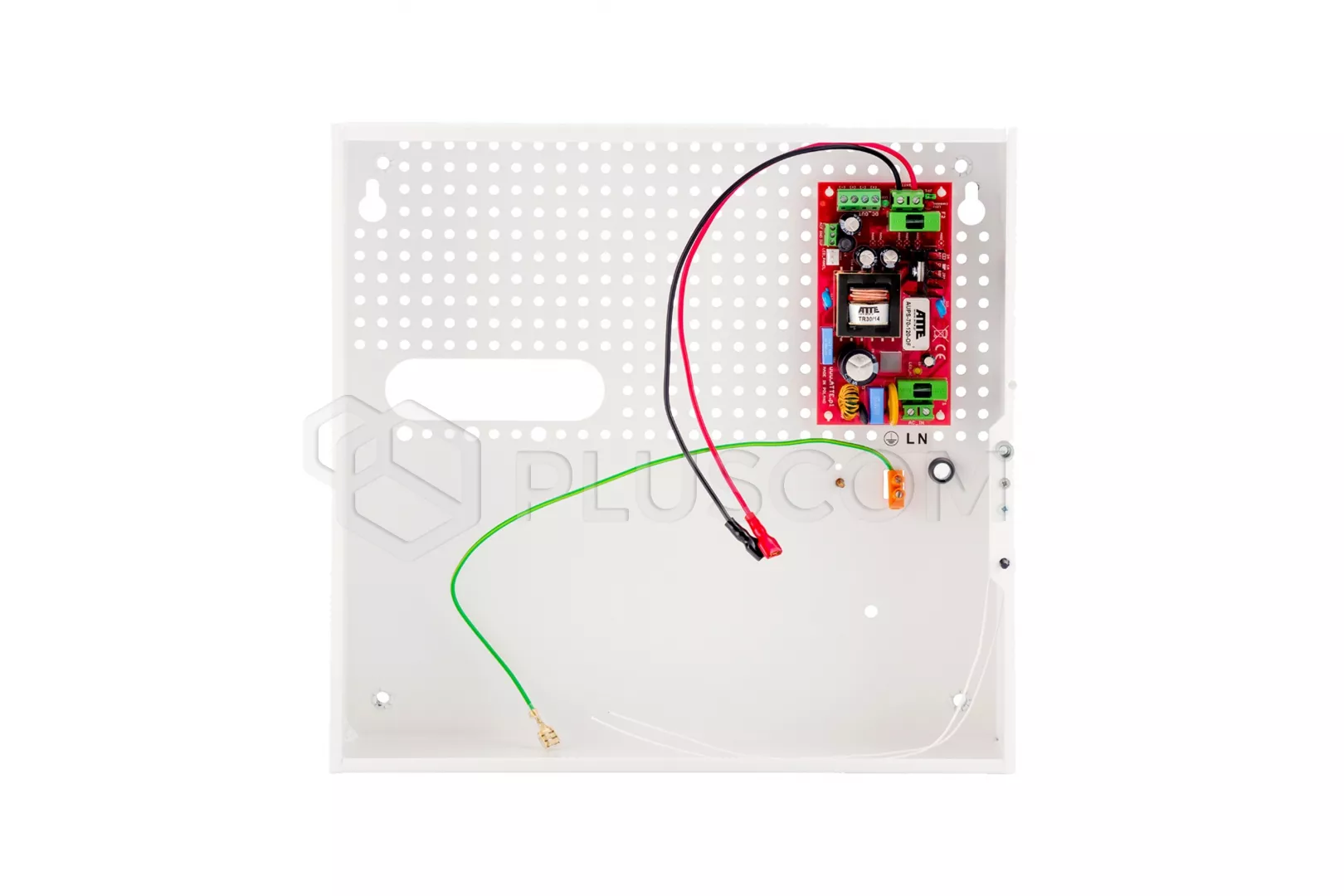

Alimentatore tampone ATTE AUPS-100-120-F in alloggiamento interno ABOX-F

Alimentatore tampone per l'alimentazione di dispositivi di sistemi TVCC e di controllo accessi. È progettato per funzionare con batterie al piombo o SLA a secco.
Grazie all'elevata efficienza dell'alimentatore, il riscaldamento all'interno dell'involucro è ridotto.

L'unità funziona con gli inverter della serie ASUC, che aumentano la tensione di uscita e la adattano ai requisiti dell'installazione (ad es. a 24/48/55 VDC) e con i moduli stabilizzatori della serie AVC o AVIC, consigliati per i ricevitori che richiedono un'alimentazione stabile a 12 VDC.

CARATTERISTICHE PRINCIPALI:

• lungo tempo di back-up dell'alimentazione rispetto ai sistemi classici che utilizzano alimentatori UPS
• risparmio energetico e basso accumulo di calore all'interno dell'involucro grazie all'alta efficienza dell'alimentatore (90%)
• protezione da cortocircuito (SCP), sovraccarico (OLP), termica (OHP) e da sovratensione.
• protezione della batteria contro la sovrascarica (UVP), il sovraccarico e l'inversione del collegamento
• avvio senza alimentazione di rete (da batteria)
• uscite tecniche OUF e ACF (monitoraggio operativo e integrazione in altri sistemi)
• facile montaggio di moduli aggiuntivi con aperture nella griglia da 10,8 mm
• possibilità di mantenere i cavi all'interno dell'involucro
• ingresso cavi sul retro dell'involucro

Per estendere l'alimentazione a 8 canali di uscita, è necessario utilizzare il modulo fusibile AF-08-00-OF.

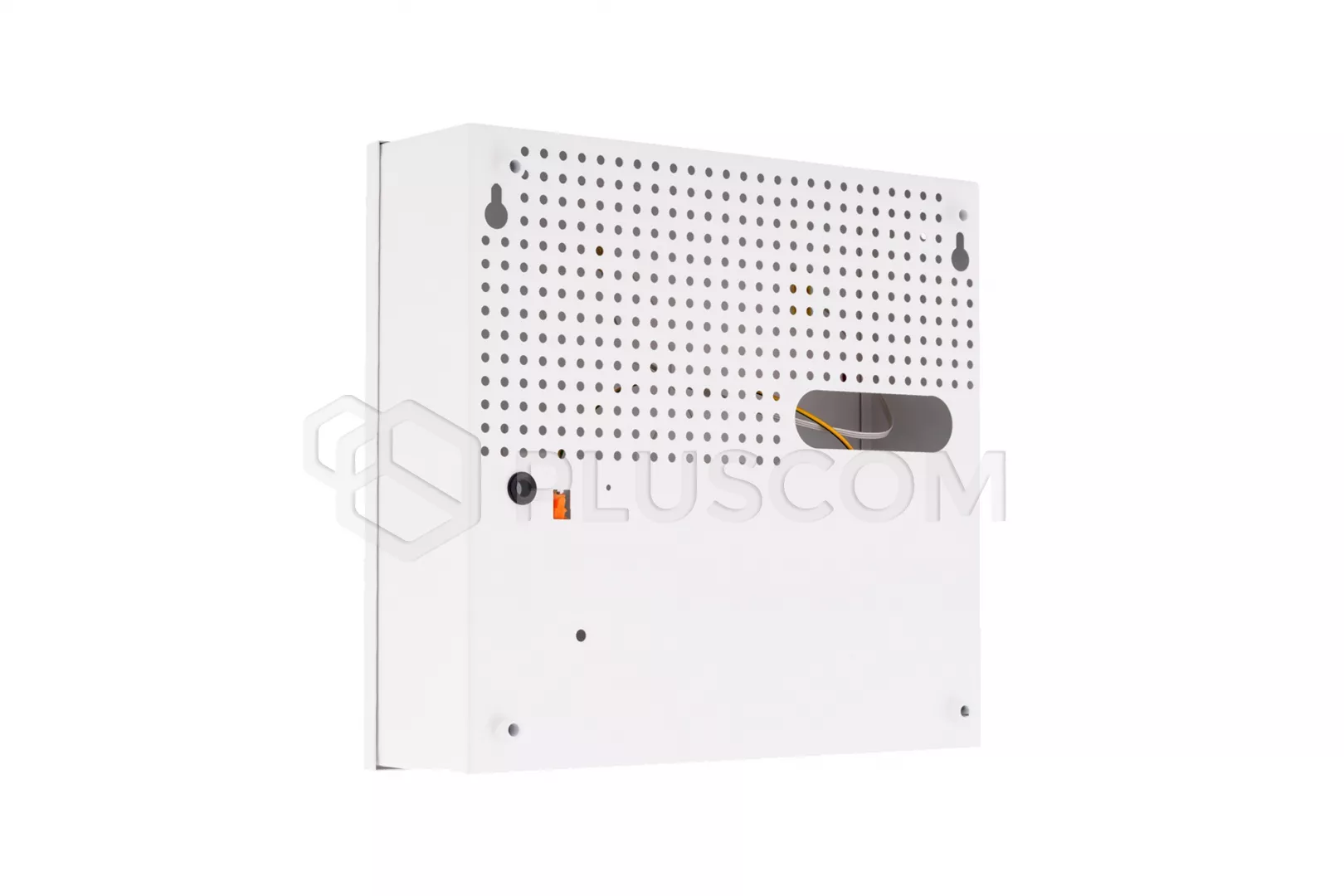

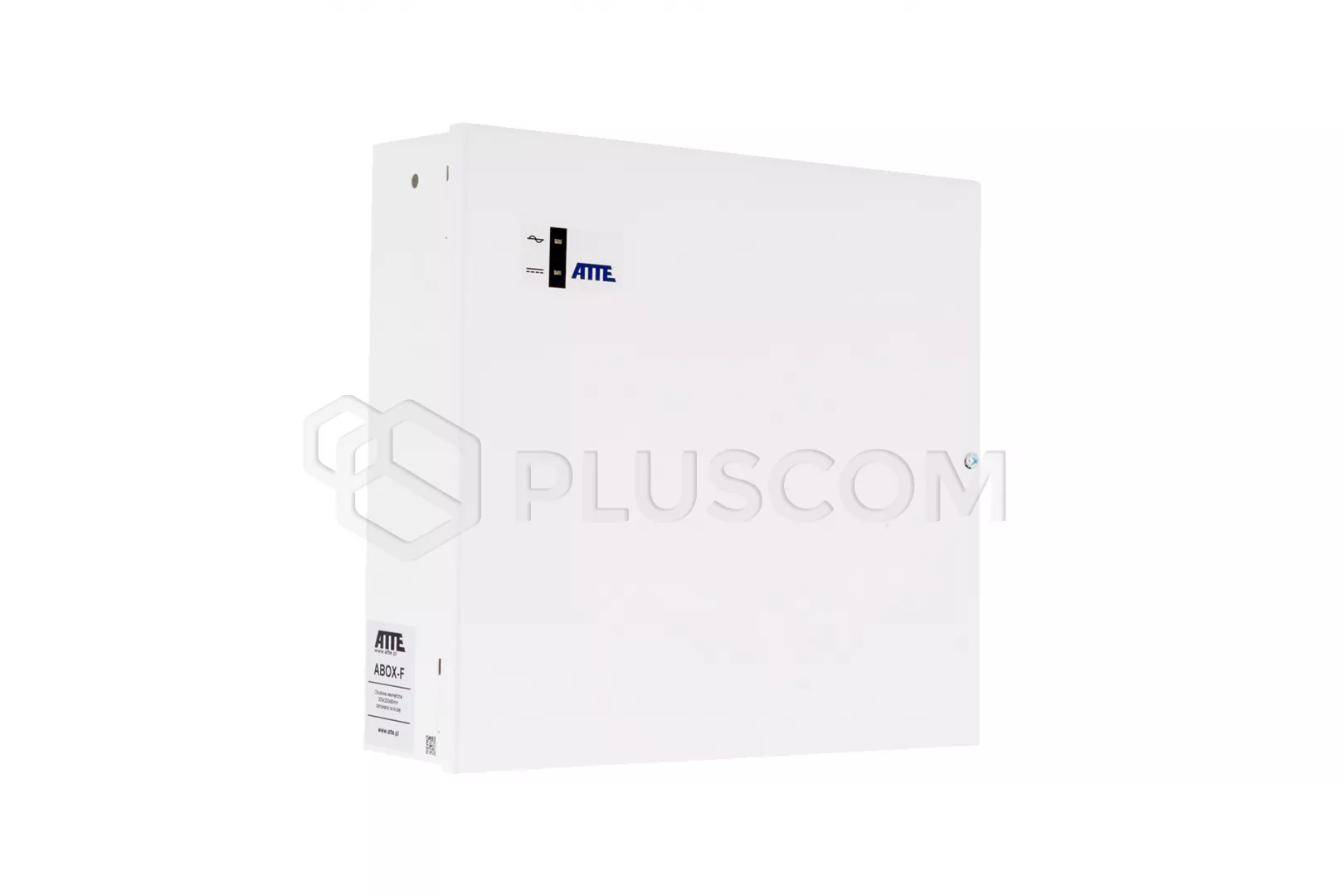

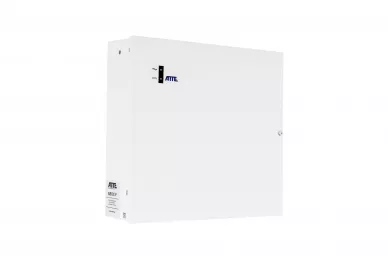

L'alimentatore è alloggiato in un involucro interno ABOX-Fche offre una comoda soluzione al problema dell'installazione estetica dei dispositivi e della terminazione del cablaggio all'interno degli edifici. È realizzato in lamiera d'acciaio, verniciato a polvere in colore bianco semi-opaco ed è caratterizzato dalle seguenti caratteristiche:

• spazio per una batteria da 18Ah
• ingresso cavi sul retro dell'involucro
• distanza dalla parete/superficie di montaggio
• custodia per montaggio a parete con fori di montaggio da 6 mm

L'involucro è dotato di una serratura a vite, di una porta rimovibile e di un tamper di apertura.

DATI TECNICI:

• tensione di uscita: 12VDC (10,2 - 13,8 VDC)
• tensione di ingresso: AC 230V (190-260V)
• corrente di uscita: max 10A
• potenza: 120W
• efficienza: 90% @100W
• tensione di ingresso: 190-260VAC
• corrente di carica della batteria: 1A o 2A (selezionata dal jumper JP1)
• protezioni:
• • protezione ingresso alimentazione
  • protezione dell'uscita dell'alimentazione
  • protezione del circuito della batteria
• segnalazione del modulo:
• • LED1 (giallo) - presenza di tensione di rete
  • LED2 (verde) - presenza di tensione di uscita
  • LED3 (rosso) - batteria in carica
• indicazione dell'alloggiamento:
• • LED AC (verde) - presenza di tensione di rete
  • LED DC (rosso) - presenza di tensione di uscita
• uscite tecniche di tipo open collector con un carico massimo di 50mA
• • OUF - assenza di tensione + DC_OUT
  • ACF - nessuna tensione AC
• dimensioni esterne: 300x320x90 mm
• spazio per la batteria: 1x 18Ah
• peso: 2,34 kg
• grado di protezione: IP20
• intervallo di temperatura: -25°C~+50°C
