Alloggiamento Pulsar AWO301 per pannelli di controllo con trasformatore

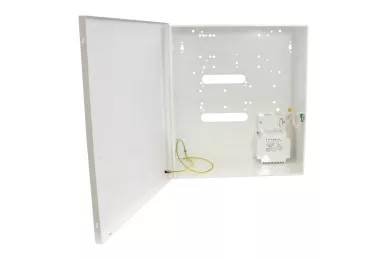

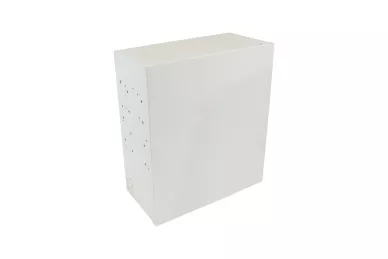

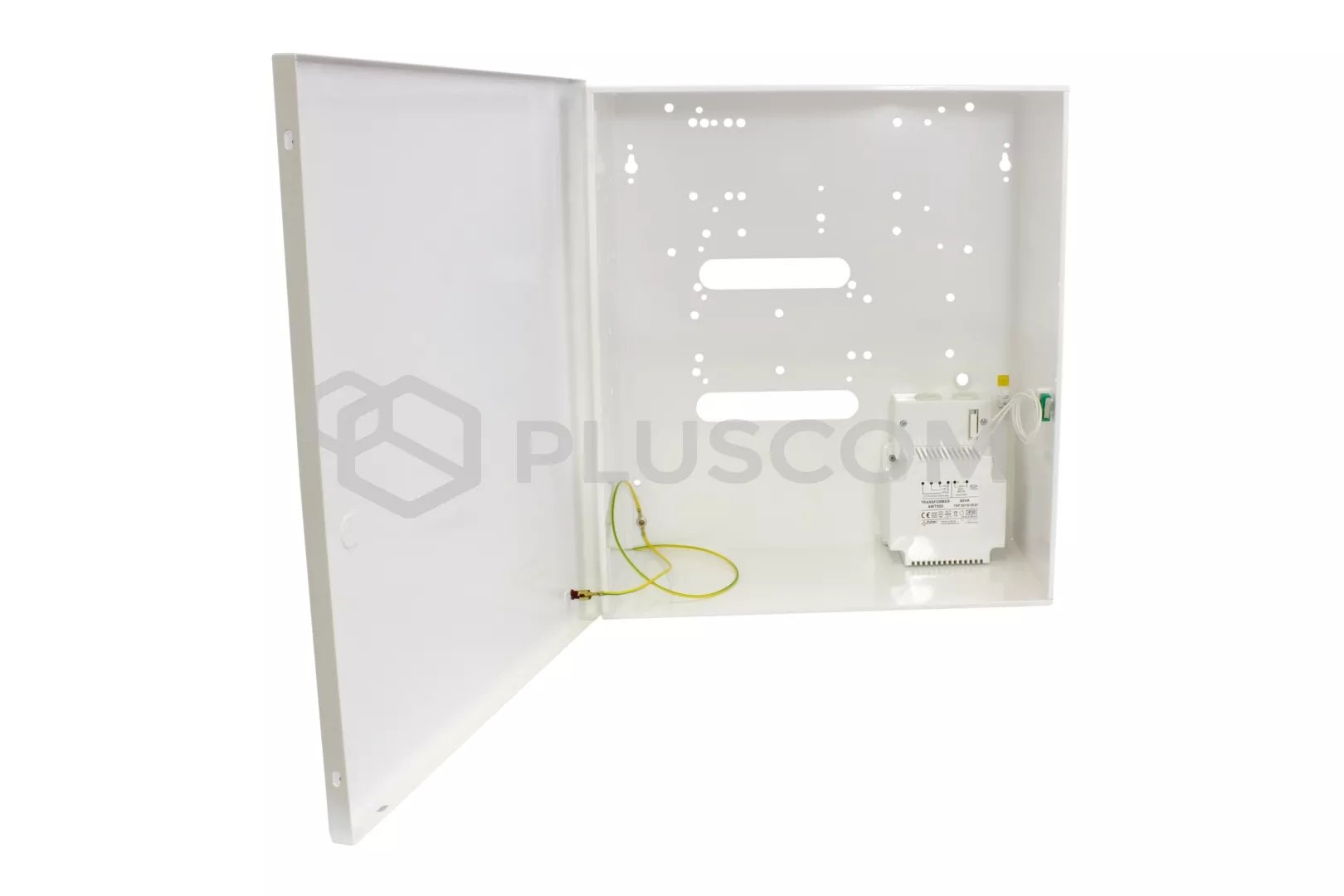

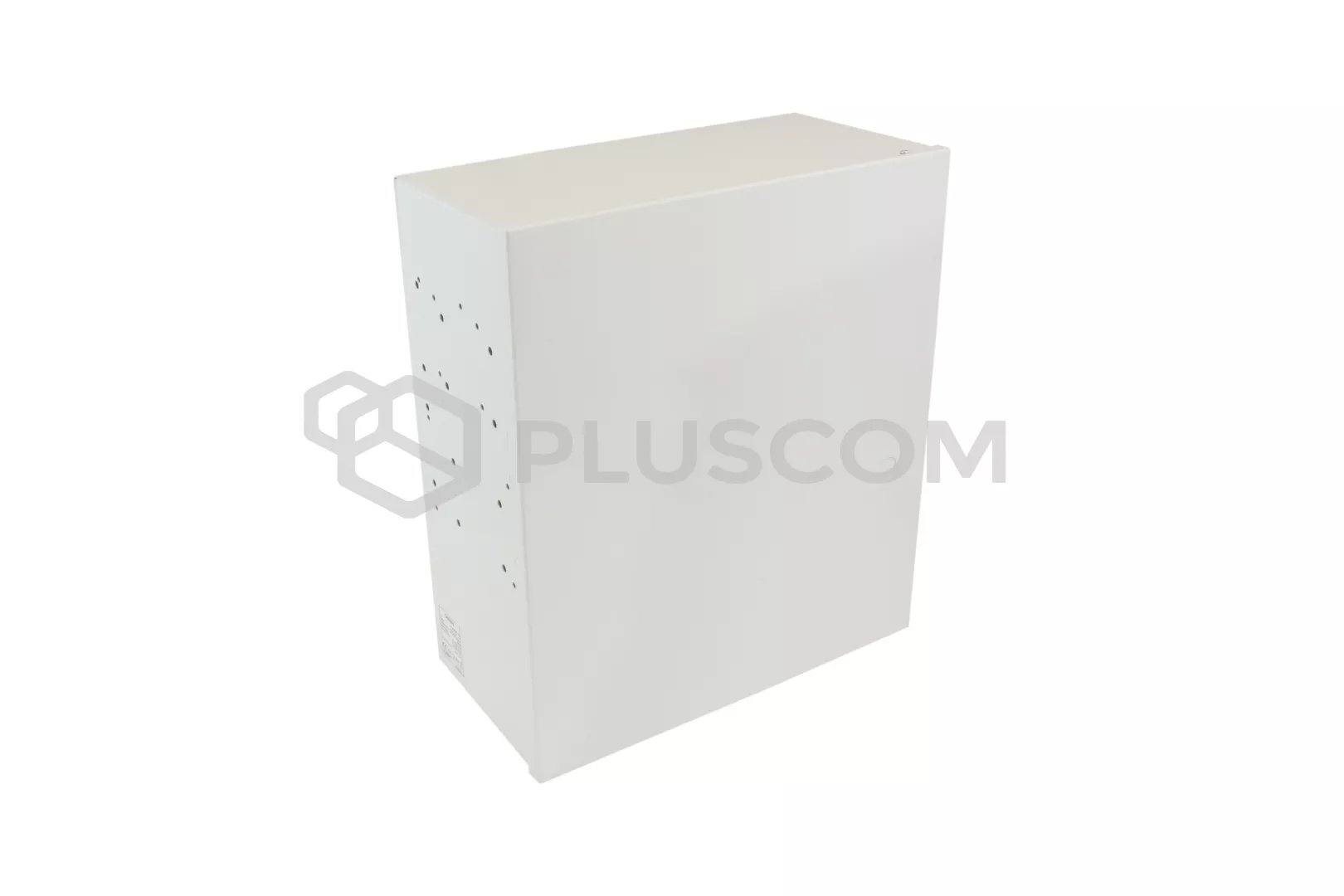

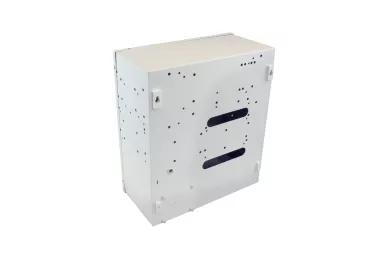

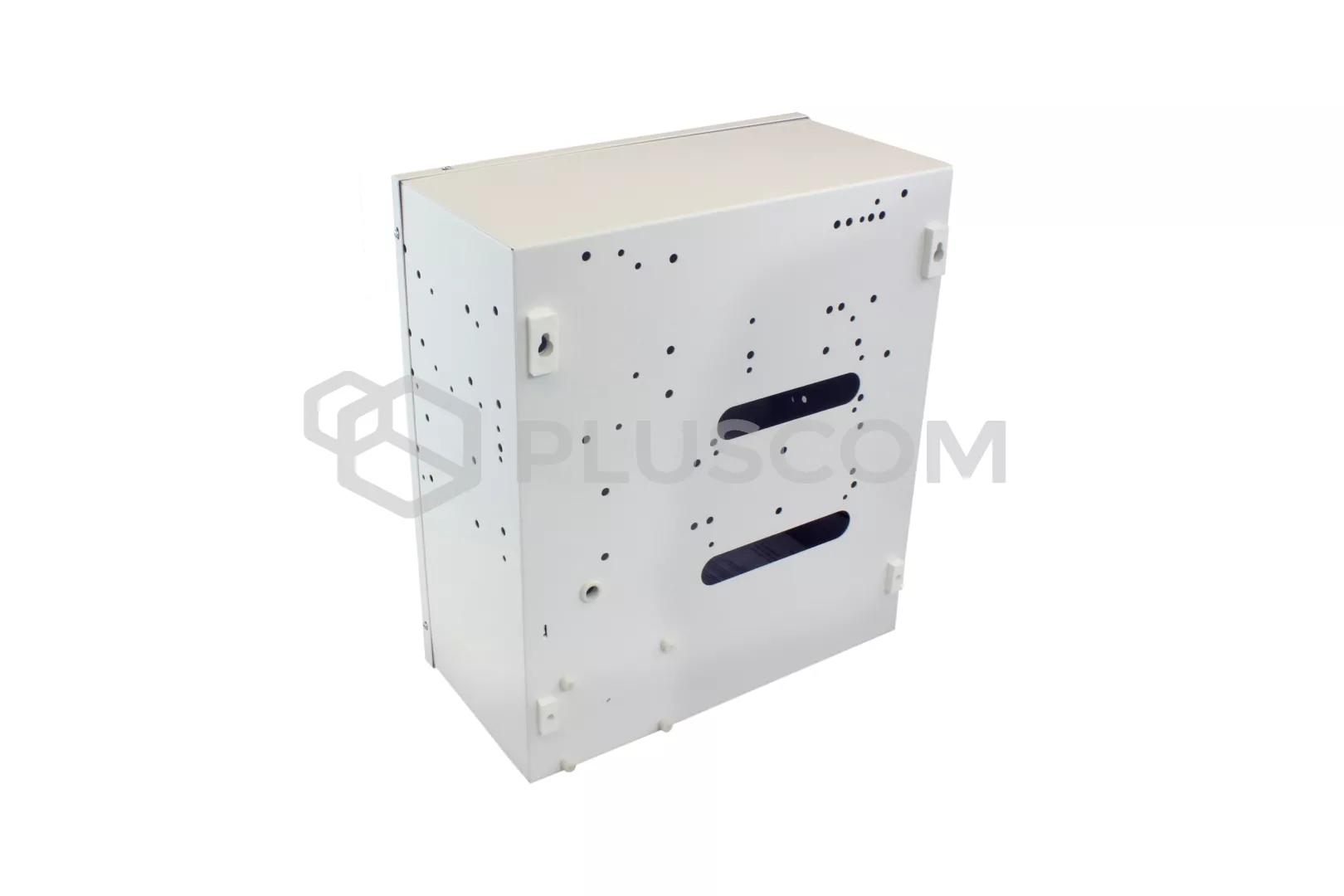

Pulsar AWO301 alloggiamento per montaggio esterno 24/TRP80/DS è progettato per il montaggio:

• scheda del pannello di controllo e moduli aggiuntivi opzionali
• il controller del sistema KD e i moduli aggiuntivi

• Radio, trasmettitore GSM
• modulo di alimentazione tampone
• altri dispositivi dedicati

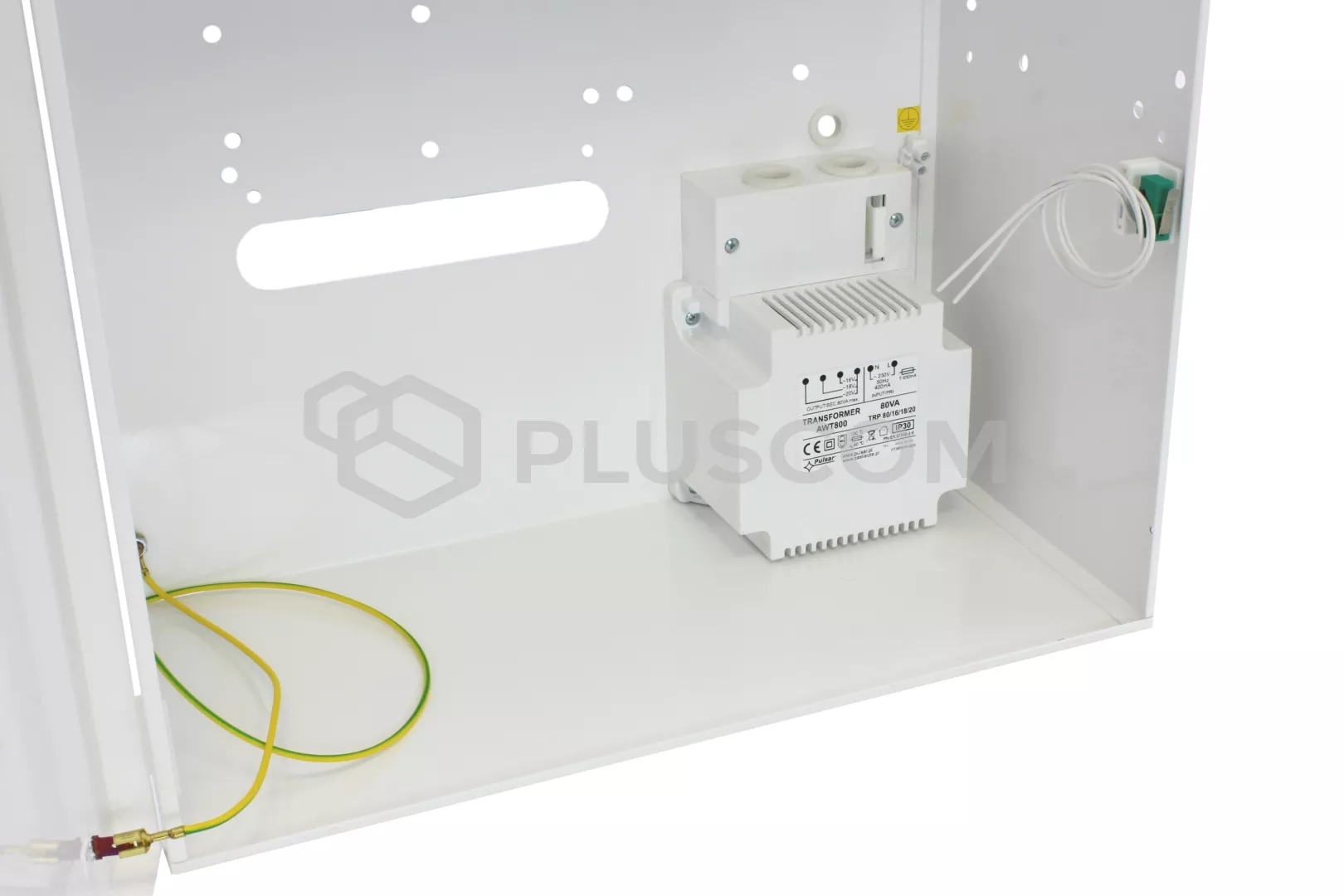

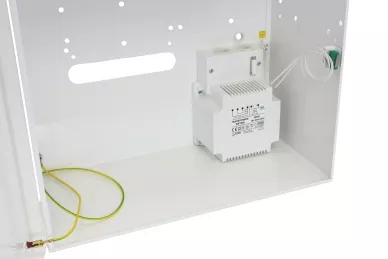

L'involucro è dotato di trasformatore: TRP 80VA/16V/18V/20Vin contenitore PC/ABS, IP20

L'involucro è dotato di spazio per una batteria da 12V/24Ah. Sono inoltre inclusi come standard protezione antimanomissione sotto forma di un sensore di apertura della custodia

SPECIFICHE TECNICHE

• Trasformatore TRP 80VA/16V/18V/20V
• • tensione di alimentazione 230V/AC 50Hz
  • tensione di uscita: 20V/4A, 18V/4,5A, 16V/5A
• alloggiamento batteria: 12V/24Ah
• protezione antimanomissione: SÌ
• materiale: lamiera da 0,7 mm colore RAL9003
• tenuta: IP20
• dimensioni interne: 350x400x170mm
• chiusura: 4x a vite, serratura opzionale
• distanza dalla parete 8 mm


Alloggiamento Pulsar AWO301 per pannelli di controllo con trasformatore

Alloggiamento Pulsar AWO301 per pannelli di controllo con trasformatore

L'involucro è perfettamente adatto al montaggio di un'unità di controllo SATELLO

• CA10, VERSA10,15, INTEGRA 24, 32, 64, 128 + 6x CA64E ( SM)
• CA10, VERSA10,15, INTEGRA 24, 32, 64, 128 + 5x CA64 ( EPS, O-OC, O-ROC, O-R, VGM- 16.)
  SR, ADR, ACC-KP-PS)
• 6x CA64 ( EPS, O-OC, O-ROC, O-R, VGM- 16, SR, ADR, ACC-KP-PS)
• 3x CA64 ( PP, OPS-OC, OPS-R, OPS-ROC) + CA64 ( EPS, O-OC, O-ROC, O-R, VGM-16.)
  SR, ADR, ACC-KP-PS) + 3x CA64E (SM)

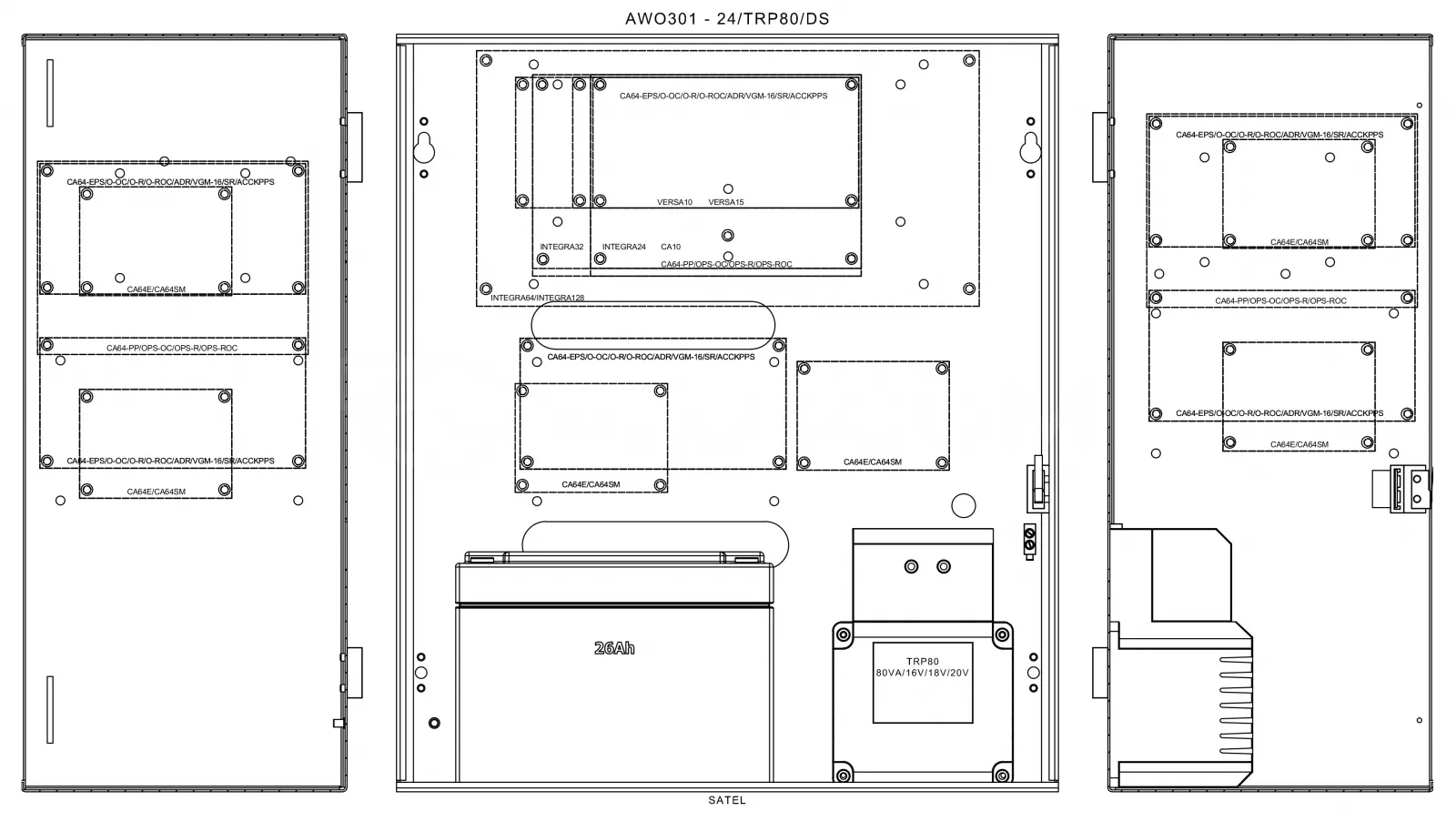

Esempio di disposizione del pannello di controllo SATEL in un armadio

Altri pannelli di controllo che possono essere installati in questo involucro:

DSC:
PC1616, 1832, 1864, 4020, 6010, 4x ( 4108, 5108, 6108, 5100, 4116, 5208) + 3x ( 5204, 5400, 5200, 5580, 4216, 6216, 6400)
Moduli:
(4204, 6204) + 4x (4108, 5108, 6108, 5100, 4116, 5208) + 3x (5204, 5400, 5200, 5580, 4216, 6216, 6400)
