Custodia Pulsar AWO009 (v. 1.2)

Pulsar AWO009 - Custodia per montaggio a superficie 7/TRP40/DSPR/S è progettato per il montaggio:

• scheda del pannello di controllo e moduli aggiuntivi opzionali
• il controller del sistema KD e i moduli aggiuntivi

• Radio, trasmettitore GSM
• modulo di alimentazione tampone
• altri dispositivi dedicati

Alloggiamento Pulsar AWO009 per pannelli di controllo con trasformatore

Alloggiamento Pulsar AWO009 per pannelli di controllo con trasformatore

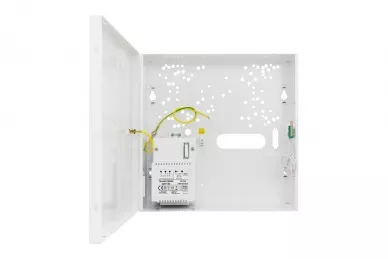

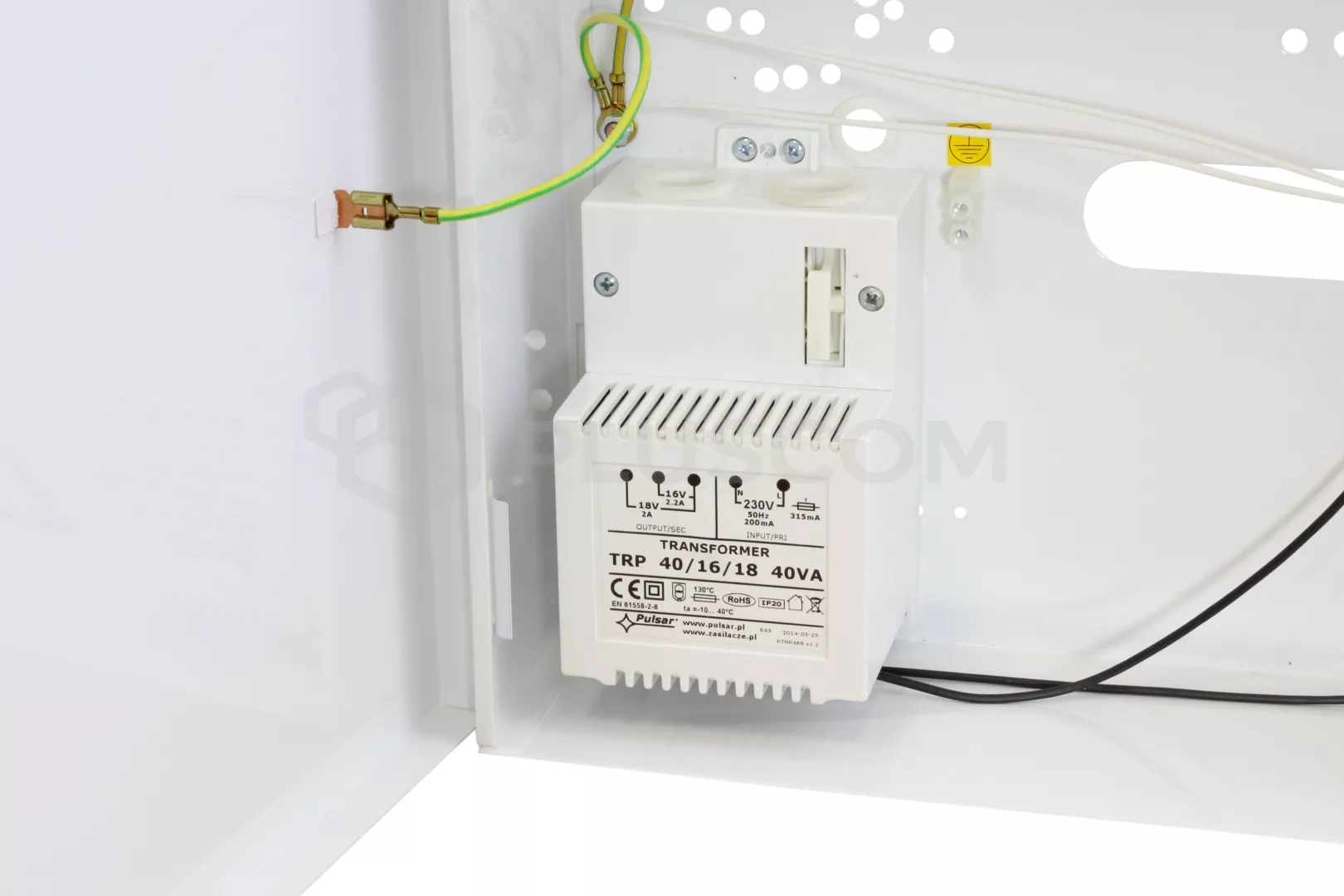

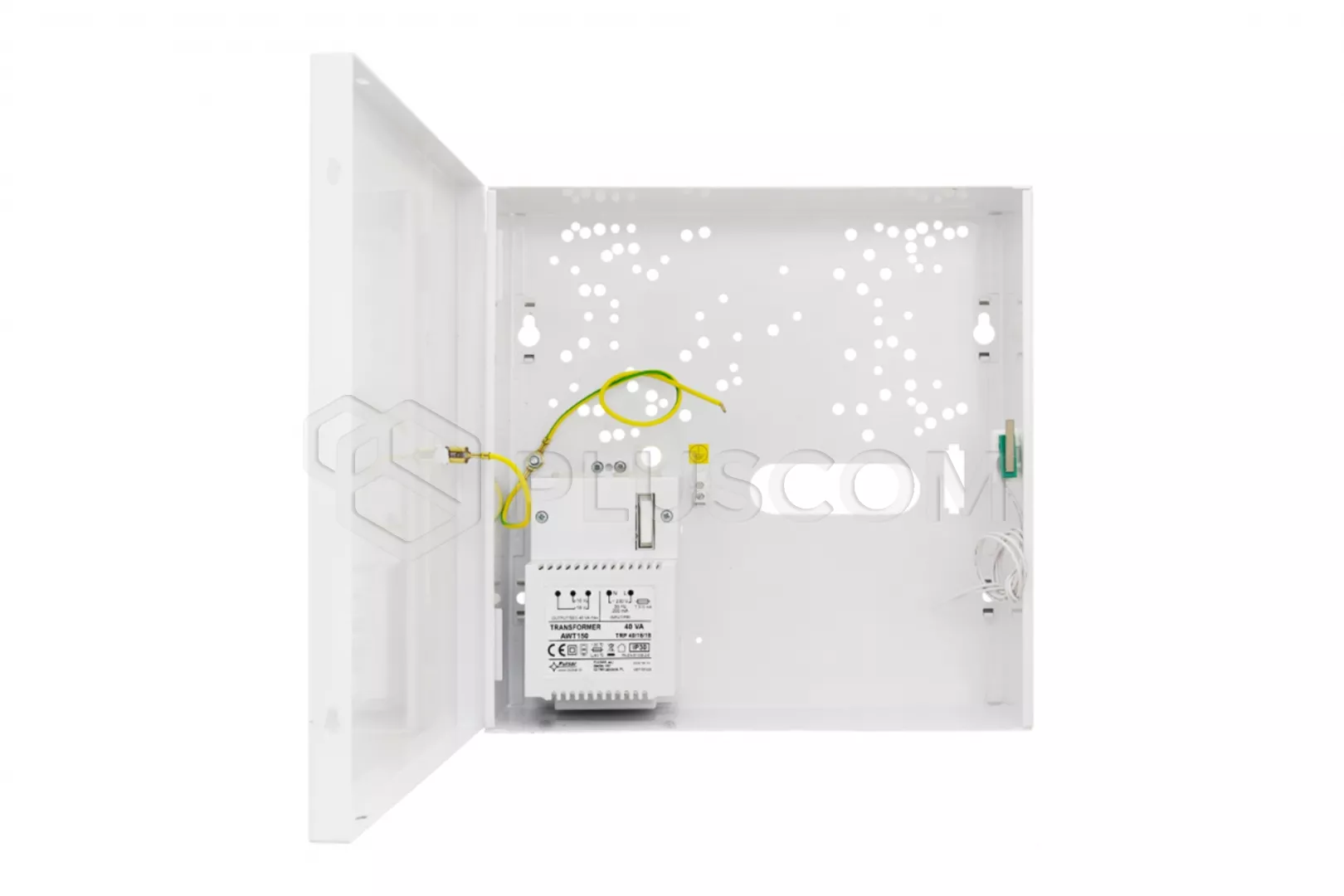

L'involucro è è dotato di un trasformatore: TRP 40VA/16V/18Vin custodia PC/ABS, IP20
L'involucro è dotato di spazio per una batteria da 12V/7Ah. È inoltre dotato di serie di protezione antimanomissione sotto forma di sensore di apertura della custodia.

SPECIFICHE TECNICHE:

• Trasformatore TRP 40VA/16V/18V
• • tensione di alimentazione 230V/AC 50Hz
  • tensione di uscita: 18V/2A, 16V/2,2A

• alloggiamento batteria: 12V/7Ah
• protezione antimanomissione: SÌ
• materiale: lamiera da 0,7 mm colore RAL9003
• tenuta: IP20

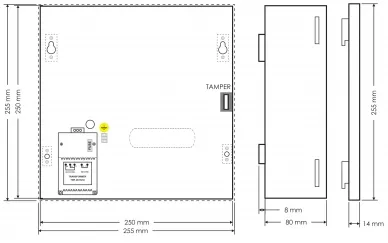

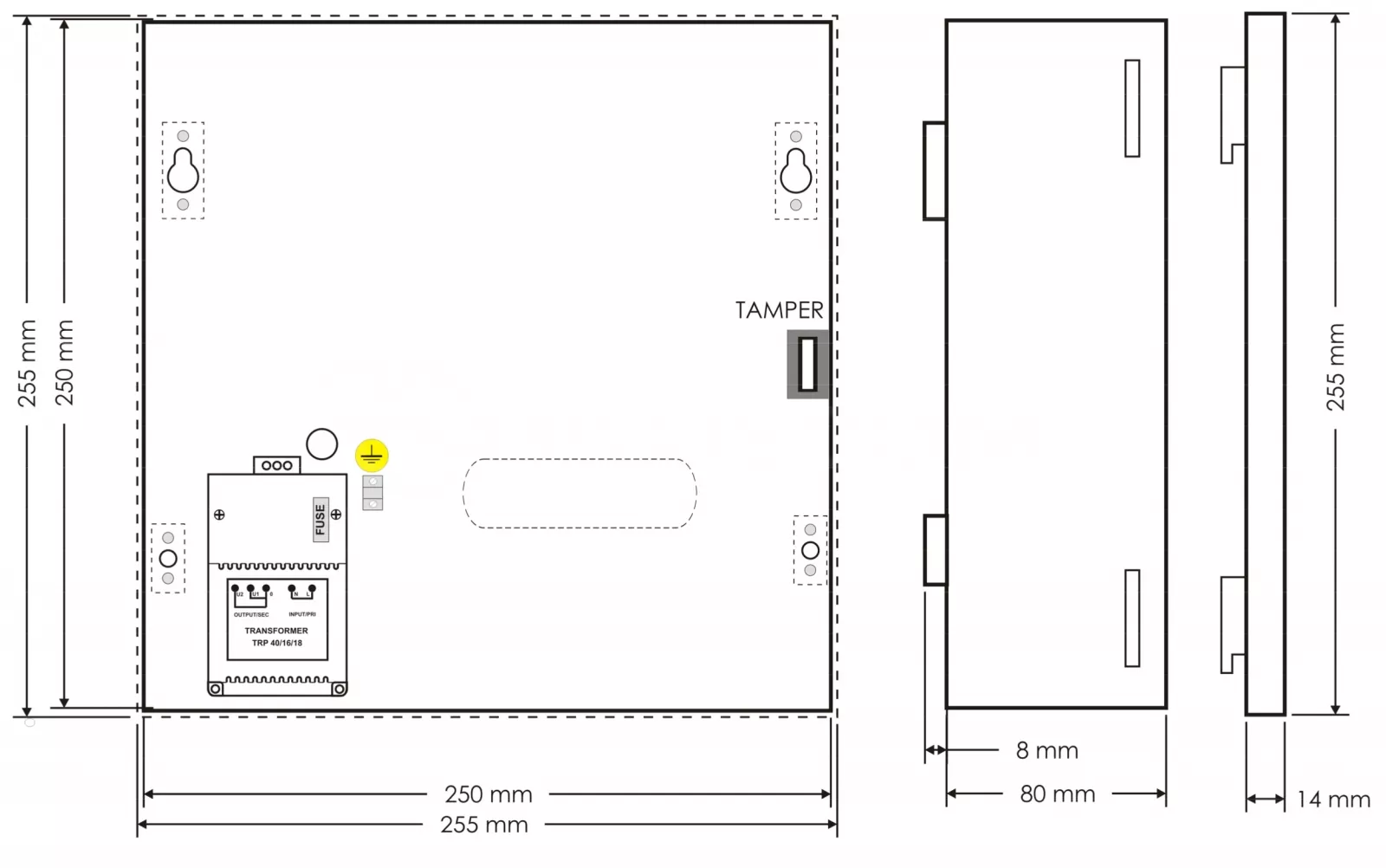

• dimensioni interne: 250x250x80mm
• chiusura: 4x a vite, serratura opzionale
• distanza dalla parete 8 mm

Custodia perfettamente adatta al montaggio di pannelli e moduli SATEL

Pannelli di controllo:

• CA4V1, CA5, CA6, CA10,VERSA5,10, 15, INTEGRA 24, 32

Moduli:

• CA64 ( PP, EPS, ADR, O-R, O-ROC, O-OC, OPS- OC, OPS- R, OPS- ROC,
  VGM- 16, SR, PTSA)

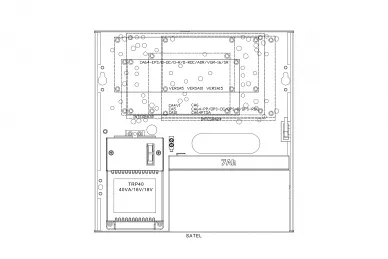

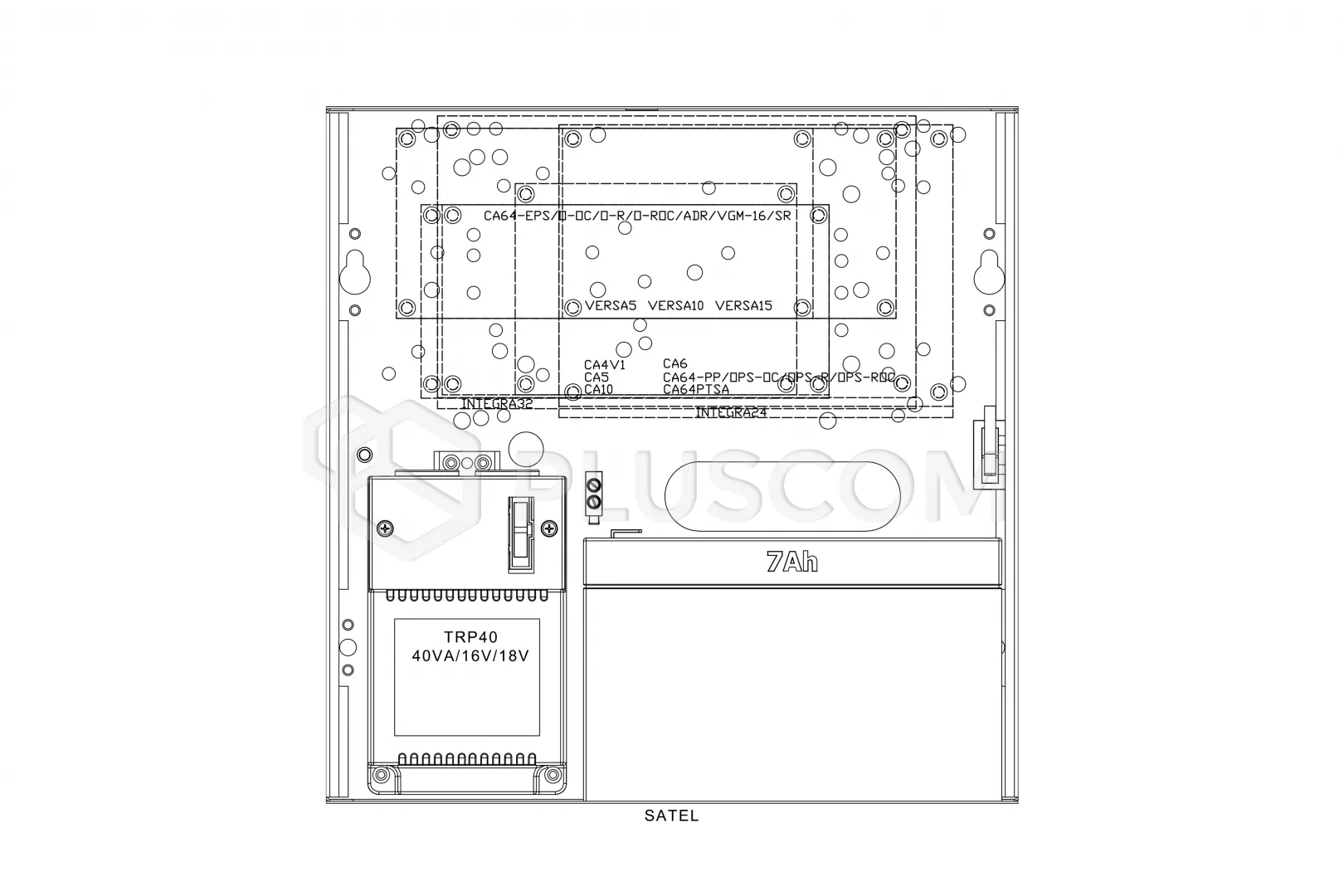

Esempi di disposizione del pannello di controllo SATEL in un involucro

Altri pannelli di controllo che possono essere installati in questo involucro:

DSC, PARADOX, RISCO, PYRONIX, CROW, TELMOR, SUMMIT, ROEL, EBS
