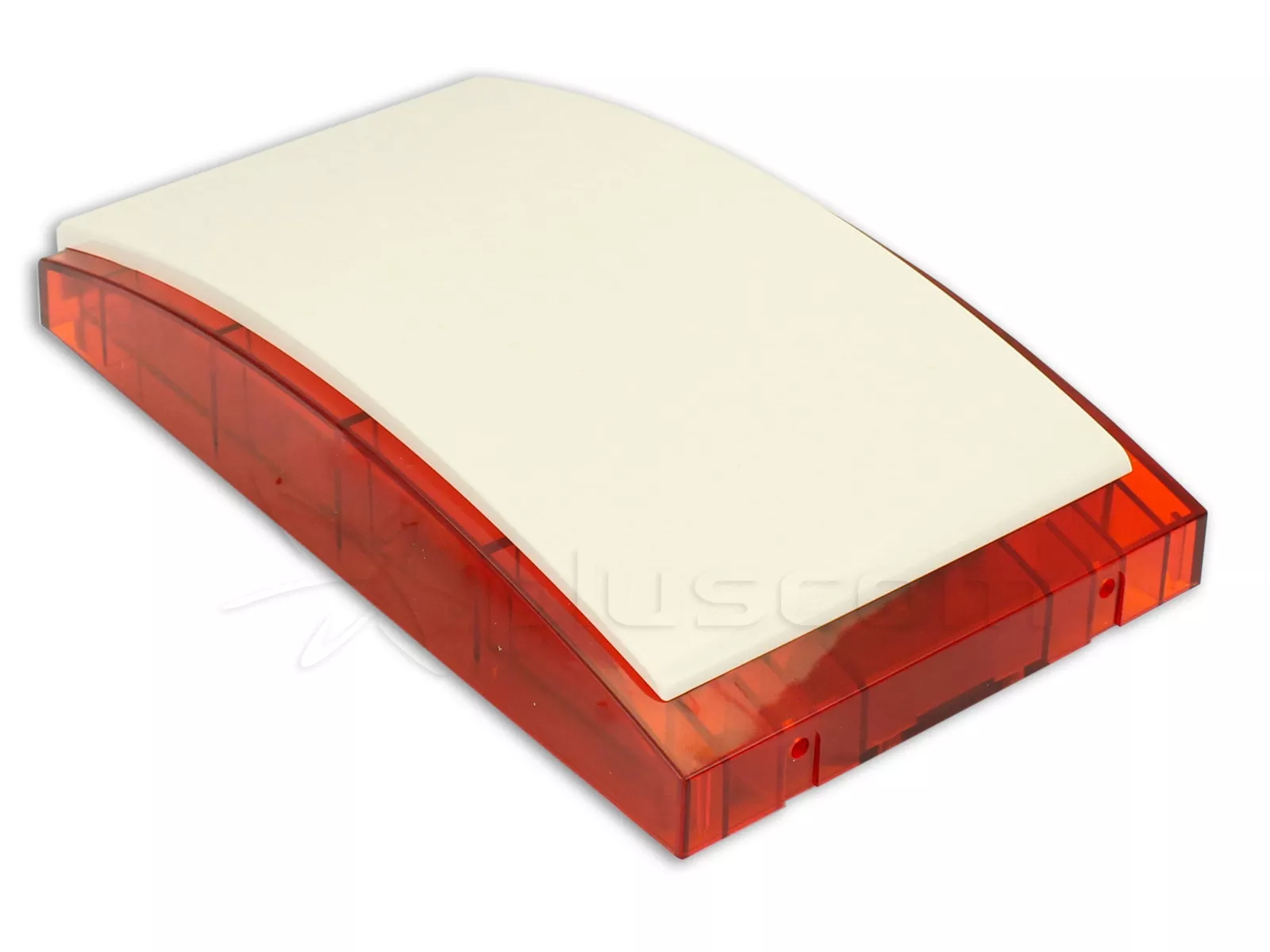

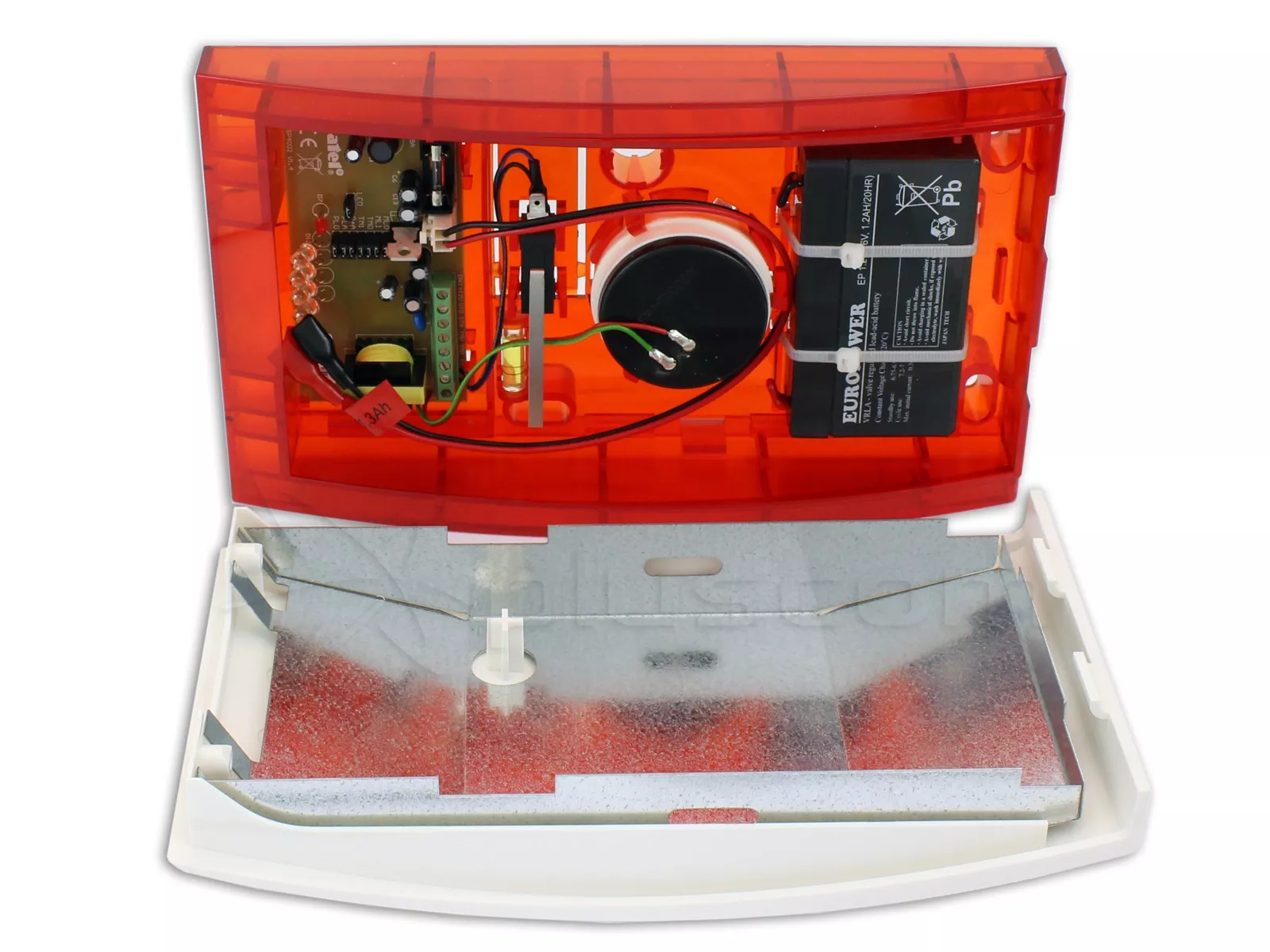

Satel SP-4002 R Dispositivo di segnalazione ottica/acustica esterno

Proprietà

• Segnalazione acustica generata da un trasduttore piezoelettrico.
• Segnalazione ottica tramite LED.
• Batteria ricaricabile come fonte di alimentazione di emergenza.
• Scelta di quattro tipi di segnalazione acustica.
• Elettronica protetta dalle intemperie.
• Protezione antimanomissione contro l'apertura dell'alloggiamento e contro il distacco da terra.
• Copertura interna in lamiera zincata.
• Alloggiamento in policarbonato PC LEXAN ad alto impatto, caratterizzato da un'elevata resistenza meccanica.

La sirena richiede un'alimentazione a 12 V ±15% CC. La segnalazione è attivata da un cambiamento di stato all'ingresso STA (segnalazione acustica) o STO (segnalazione ottica). Il metodo di attivazione è determinato dai pin PLA e PLO. L'attivazione della segnalazione di allarme è possibile solo 20 secondi dopo l'accensione dell'alimentazione, a condizione che lo stato dell'ingresso che controlla la segnalazione sia rimasto stabile durante questo periodo e corrisponda a quello definito con i pin per lo stato inattivo. Il ritardo di 20 secondi impedisce l'attivazione accidentale della segnalazione durante i lavori di installazione.

Segnalatore disponibile anche a colori blu{REL_1177}i arancione{REL_1155}

Satel SP-4002 R Dispositivo di segnalazione ottica/acustica esterno

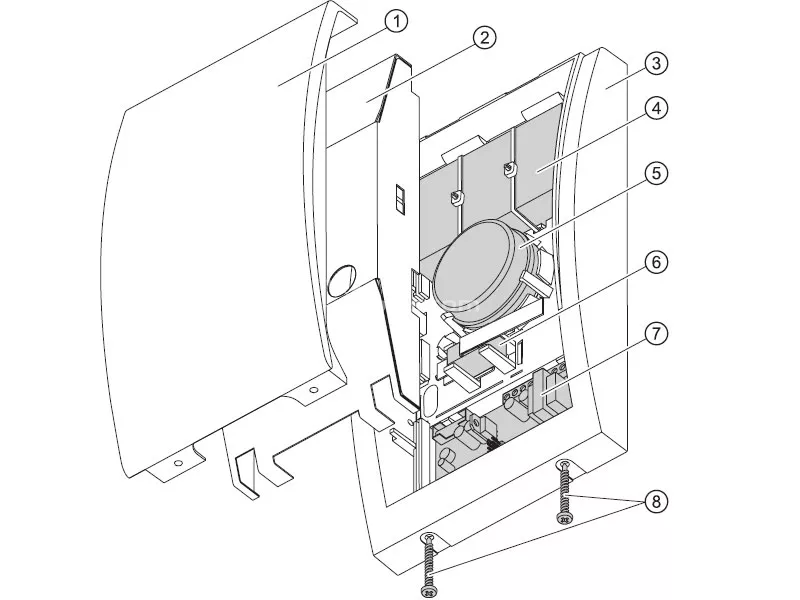

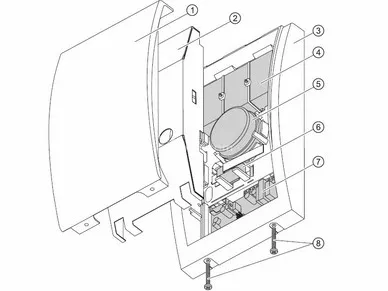

Spiegazione della figura:

1. coperchio dell'alloggiamento.
2. coperchio interno in lamiera zincata.
3. base dell'alloggiamento.
4. batteria.
5. trasduttore piezoelettrico.
6. contatto antimanomissione (NC).
7. scheda elettronica.
8. viti di bloccaggio del coperchio della custodia.

Satel SP-4002 R Dispositivo di segnalazione ottica/acustica esterno

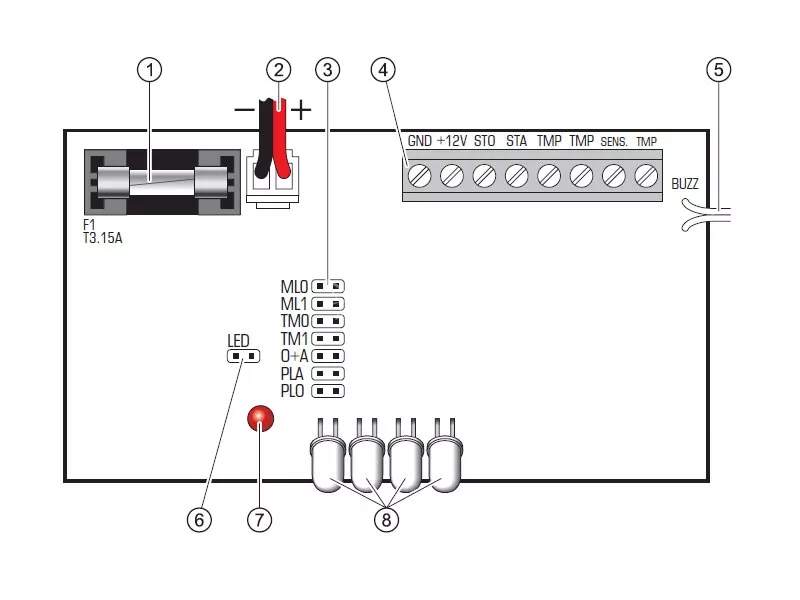

Descrizione del diagramma:

1. fusibile del sistema di carica della batteria (3,15 A).
2. fili per collegare la batteria (rosso +, nero -).
3. pin per la configurazione del dispositivo di allarme (vedere la sezione CONFIGURAZIONE DEI SEGNALI).
4. terminali:
   • GND - terra.
   • +12V - alimentazione.
   • STO - controllo della segnalazione ottica.
   • STA - controllo della segnalazione acustica.
   • TMP e TMP - circuito di manomissione.
   • SENS. e TMP - contatto tamper sirena.
5. al trasduttore piezoelettrico.
6. pin di accensione/spegnimento per segnalare la presenza di alimentazione esterna. La segnalazione è attiva quando i pin sono in cortocircuito.
7. LED che indica la presenza di alimentazione esterna (breve lampeggio ogni circa 3 secondi).
8. LED per la segnalazione visiva degli allarmi.

Montaggio

Il dispositivo di allarme deve essere montato su una superficie piana e il più possibile inaccessibile per ridurre al minimo il rischio di sabotaggio. Il montaggio al substrato viene effettuato con viti e borchie. Per aprire l'involucro, rimuovere le viti di bloccaggio e inclinare il coperchio verso l'alto. 60º.

Dopo l'installazione, si consiglia di sigillare i fori di fissaggio e il foro di ingresso dei cavi con un composto siliconico.
