Roger MCX2-BRD Expandeur d'E/S

Roger MCX2-BRD Expandeur d'E/S

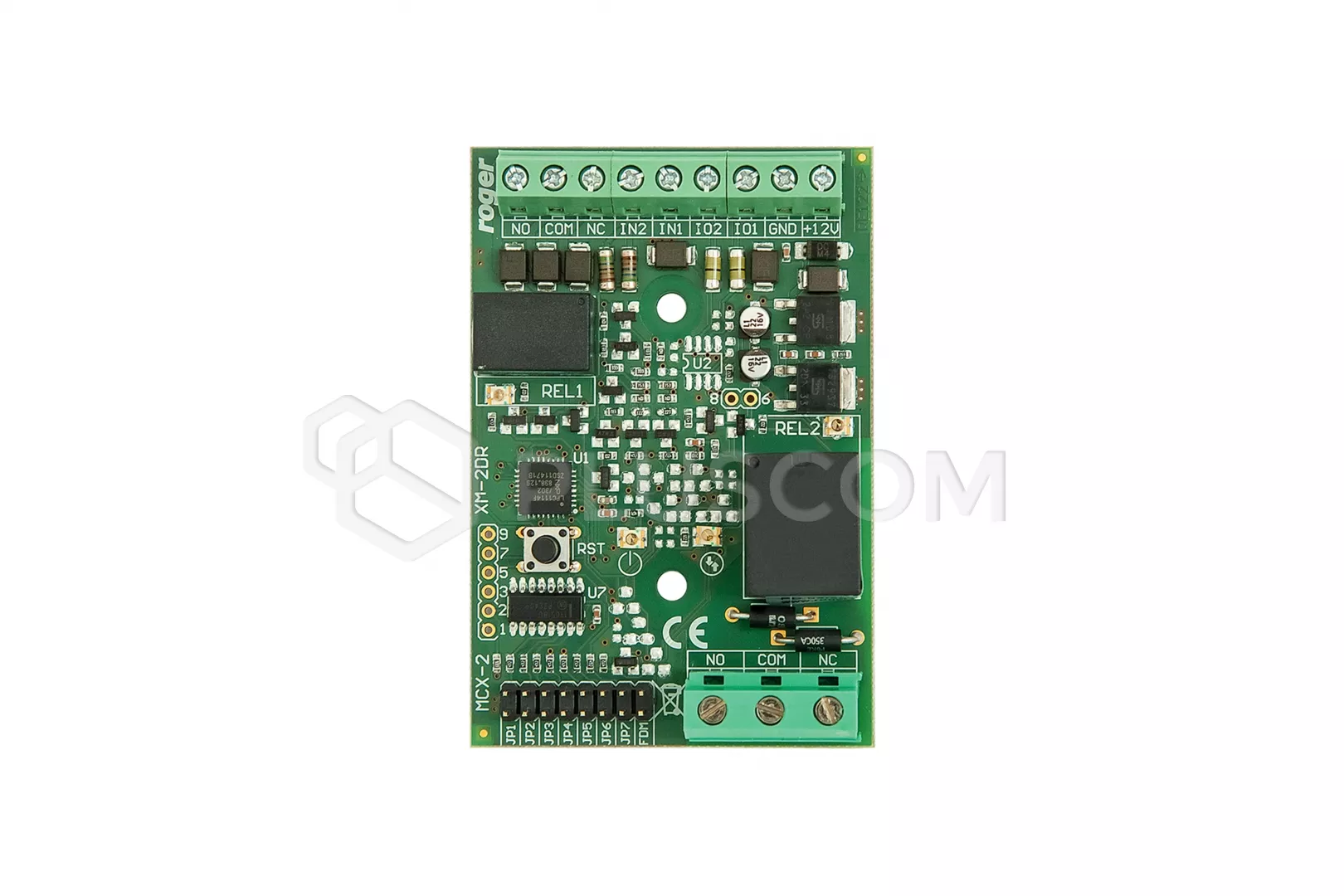

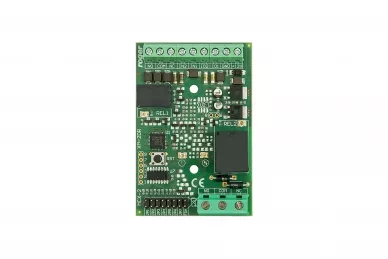

Le MCX2-BRD est un module d'extension d'E/S qui dispose de deux lignes d'entrée double face et de deux sorties relais.
Ce dispositif permet d'augmenter le nombre de lignes d'entrée et de sortie disponibles dans le système. Ces lignes sont utilisées, entre autres Ces lignes sont utilisées, entre autres, pour connecter des serrures, des capteurs, des boutons, des dispositifs de signalisation, etc.

CARACTÉRISTIQUES :

• temps de réponse de l'entrée définissable
• Possibilité de double câblage des entrées
• indication de l'état de commutation de la sortie sur un indicateur LED
• définition de la polarisation de repos de la ligne de sortie
• configuration et mise à jour du logiciel via RS485
• alimentation 12 VDC

L'expandeur doit être alimenté par une tension continue comprise entre 11 et 15 V fournie par l'expandeur MCX2D/MCX4D du MC16-PAC-KIT, par le contrôleur d'accès MC16 (sortie d'alimentation AUX) ou par une alimentation séparée.

La configuration de l'appareil et la mise à jour du micrologiciel sont effectuées via l'interface RS485 et le logiciel RogerVDM (Windows).

DONNÉES TECHNIQUES :

• Tension d'alimentation nominale du module :
• • nominale 12VDC
  • admissible 10-15VDC
• consommation de courant 30mA (sans relais enclenchés)
• sortie relais 1,5A/30VDC
• sortie relais 5 A/30 VDC
• degré de protection : IP20
• classe environnementale : I
• température de fonctionnement : +5°C- +40°C
• dimensions : 80x54x20mm
• poids : 50g
