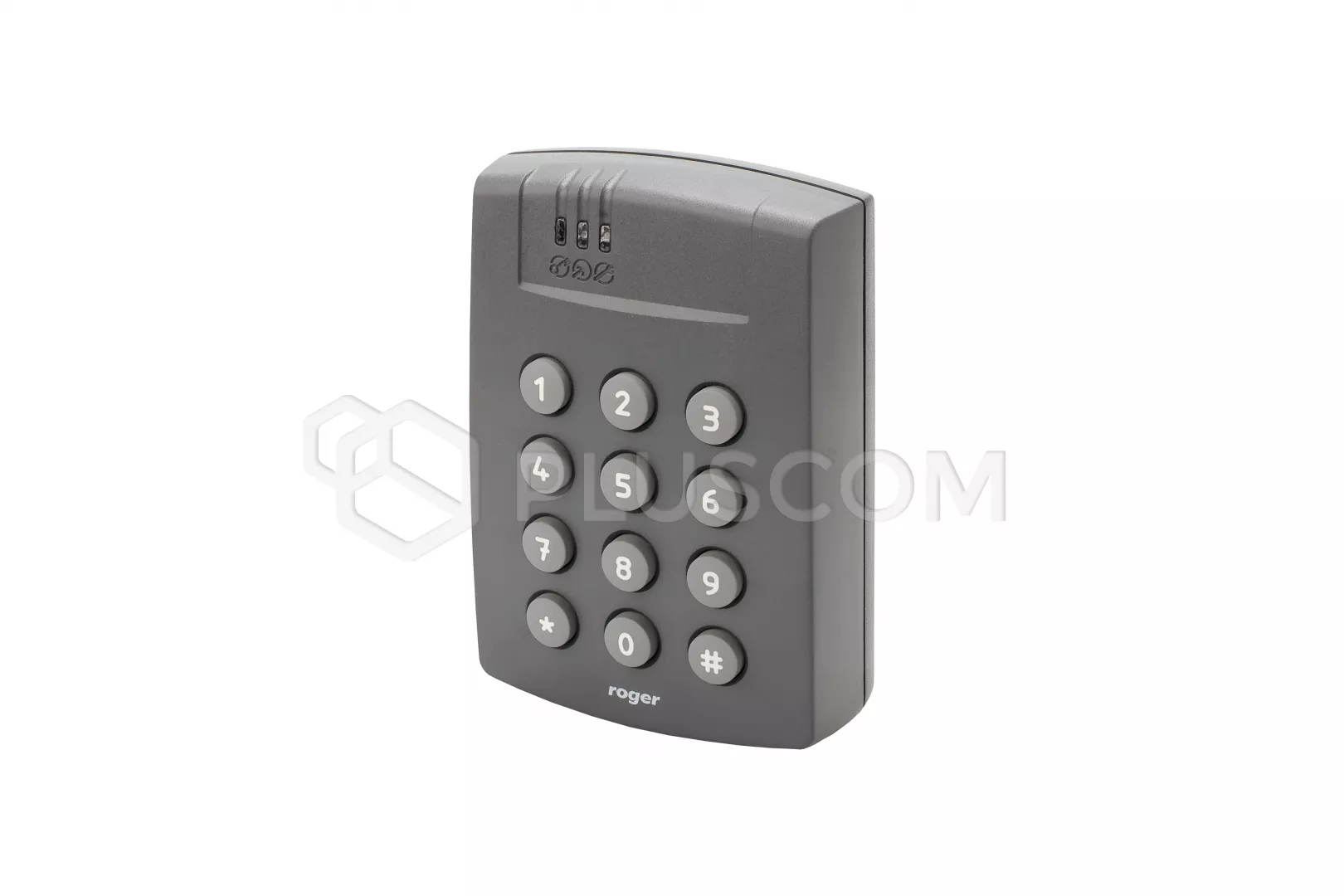

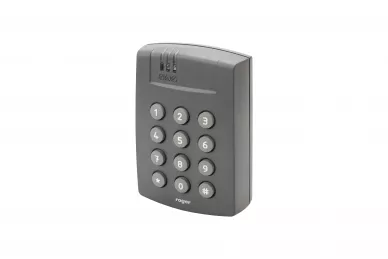

Roger MCT64E-IO Terminal d'accès avec clavier

Roger MCT64E-IO Terminal d'accès avec clavier rétro-éclairé, lecteur de cartes EM 125 kHz et lignes E/S intégrées

Le MCT64E-IO est conçu pour les systèmes de contrôle d'accès du système RACS 5. Le lecteur fonctionne comme un terminal de proximité, reconnaissant les utilisateurs par le biais de codes PIN et/ou de cartes de proximité standard EM125kHz (UNIQUE).
En tant que dispositif esclave du contrôleur d'accès, son rôle se limite à lire le numéro de série (CSN) de la carte ou du code PIN et à transmettre les données lues au contrôleur d'accès.

Le MCT64E-IO est équipé d'un ensemble de lignes d'entrée et de sortie qui, dans la plupart des cas, permet un fonctionnement complet du passage sans utiliser les entrées et sorties situées sur le contrôleur d'accès ou le module d'expansion. Le terminal fournit trois lignes d'entrée NO/NC, deux sorties transistor et une sortie relais.

Il nécessite une alimentation en courant continu de 11 à 15 V, qui peut être fournie par l'expandeur MCX2D/MCX4D du MC16-PAC-KIT, le contrôleur d'accès MC16 (sortie d'alimentation TML) ou par une alimentation séparée.
La communication du terminal avec le contrôleur d'accès est assurée par le bus RS485.

CARACTÉRISTIQUES

• Terminal d'accès pour le système RACS 5
• clavier en silicone avec rétro-éclairage
• lecture des numéros CSN
• prise en charge d'un lecteur supplémentaire de la série PRT
• interface de communication RS485, RACS CLK/DTA
• 3 entrées NO/NC
• 2 sorties transistor
• 1 sortie relais
• Capteur d'autoprotection
• fonctionnement à l'extérieur
• IP65

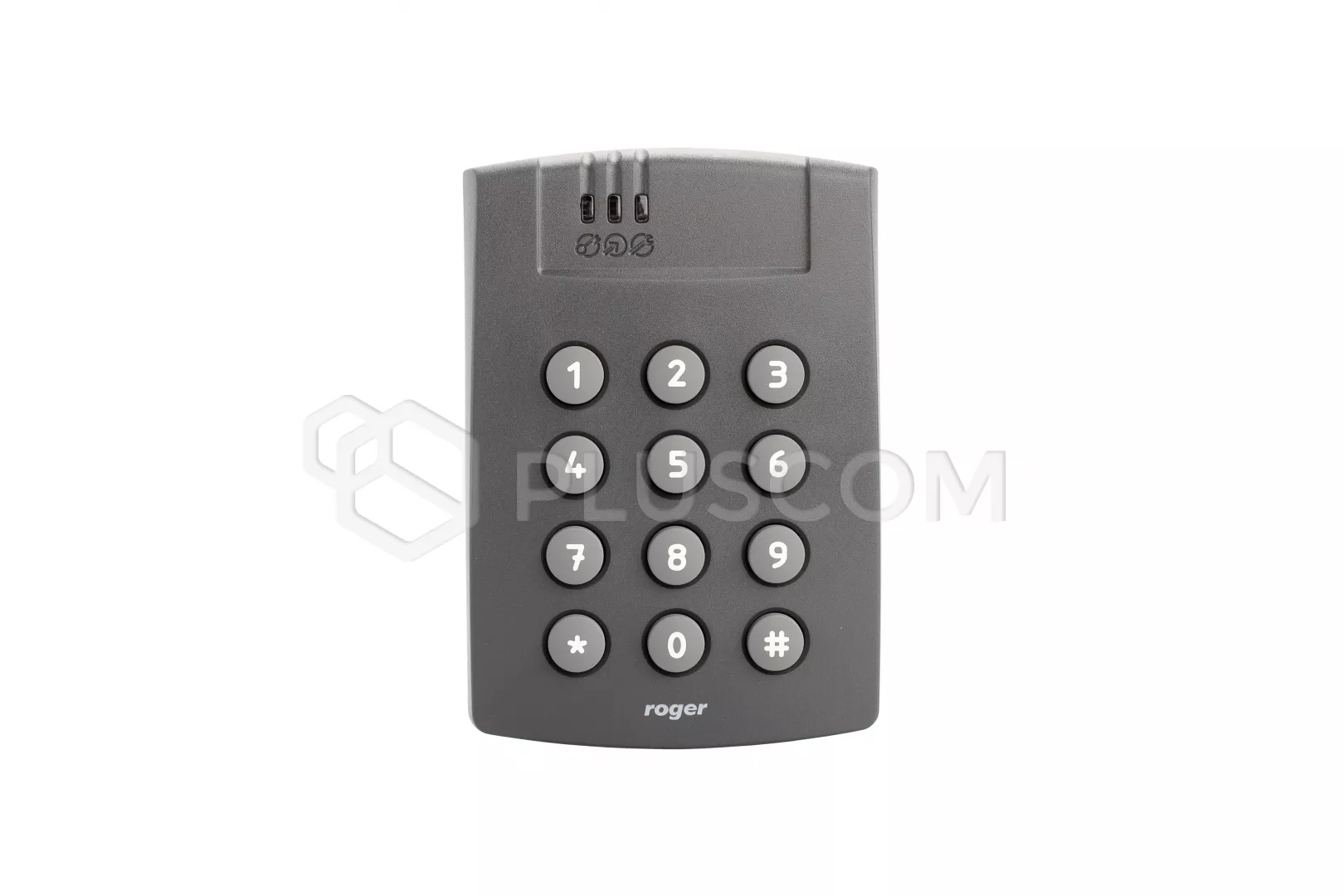

Sur la face avant du boîtier, le MCT64E-IO dispose de trois indicateurs LED, qui sont utilisés pour signaler les fonctions intégrées et peuvent en outre être programmés à la discrétion de l'utilisateur pour signaler d'autres fonctions disponibles dans le système dans le cadre d'une configuration de haut niveau (VISO).

PARAMÈTRES TECHNIQUES

• tension d'alimentation :
• • nominale 12VDC
  • admissible 10-15VDC
• consommation moyenne de courant 50mA
•

• cartes de proximité : EM 125 KHz (compatible avec EM 4100/4102)
• portée de lecture : jusqu'à 7cm
• distance : jusqu'à 1200 m Longueur du bus RS485 entre le contrôleur et le lecteur
• classe d'environnement : IV
• degré de protection : IP65
• température de travail : -25°C ~ +60°C
• dimensions : 115x80x35mm
• poids : approx. 150g
